　【摘 要】火灾自动报警系统（Fire Alarm System，简称FAS）是地铁自动化系统的一个重要组成部分，监控对象为火灾，利用电子通信技术、检测技术和计算机技术，根据防火特点和要求而设计，地铁自动化系统中的火灾自动报警系统可以及时探测到火灾，自动报警，并且可以探测到火灾的具体位置，输出联动灭火信号，启动相应的消防设施进行灭火。通过火灾自动报警系统，可以将处于萌发状态中的火灾及时消灭，尽量减少火灾带来的危害。本文主要探讨了火灾自动报警系统设备的组成以及系统结构。

中国论文网 http://www.xzbu.com/8/view-6431497.htm
　　 【关键词】 FAS；地铁；设备组成；系统结构
　　火灾自动报警系统便于维护、管理和调试，布线比较简单灵活，兼容性和灵活性非常强，信号传输比较准确可靠，具有误报率低、安全可靠等优点。火灾自动报警系统在设计上的设备结构、现场设备布置以及网络连接等非常关键。
　　1 地铁火灾自动报警系统的构成
　　地铁火灾自动报警系统采用分散控制、集中管理的基本原则，采取一体化网络、二级管理、三级控制的模式进行设计。设控制中心、车站两级管理，按中心级、车站级、就地级三级控制模式设置。当控制中心故障时，可采用车站级控制，当车站级故障时，可采用就地级别控制，就地级控制具有优先权并遵循人工大于自动的原则。中心级是全线系统的信息管理中心，实现对全线防灾系统集中监控和管理，车站级在车站、主变电所分别设置火灾报警控制器，对其所管辖范围内独立执行消防监控管理。
　　2 中央级火灾自动报警系统的构成

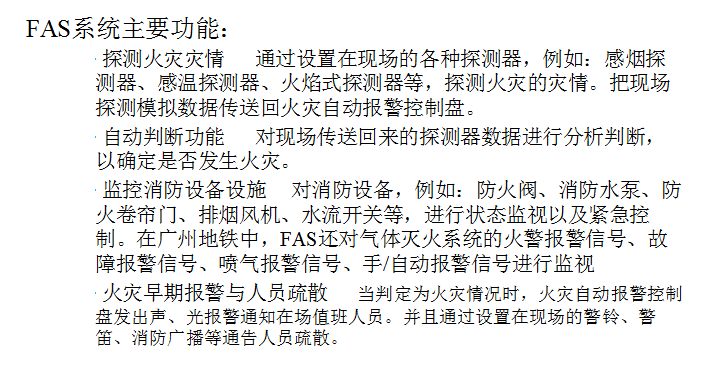

　　中央级火灾自动报警系统作为全线防灾报警系统的一级管理和一级中央控制系统，是整个系统管理的中心，可以监视全线火灾自动报警系统和联动设备，通过文字和图形的方式实施处理和监视火灾自动报警系统的智能探测器、控制模块、监视模块、自动转换开关等设备的反馈、复位、屏蔽、故障、报警等信息。中心级机房内设置网络控制工作系统，由两套互为备用的火灾报警控制器（网络型）、主备历史数据服务器、主备实时数据服务器、交换机等构成；在调度大厅设置两套互为冗余热备份的中央监控工作站。全线各站所设置的火灾报警控制器等设备均作为网络节点，与设置在中心级机房内的两套互为备用的火灾报警控制器（网络型），通过通信提供的独立光纤，组成一个独立的无主从对等式双环令牌网络，网络资源共享。
　　3 车站级火灾自动报警系统的构成
　　火灾自动报警系统根据火灾报警控制器和使用的手报、各种功能模块以及火灾探测器等的连接方式，可以分为总线制和多线制两种形式；按照火灾报警控制器对火灾识别方式和火灾检测数据处理方法的不同，可以分为分布智能型和集中智能型两种，根据不同生产厂家生产出的火灾自动报警系统实际产品的形式，可以分为网络通信系统、主子机、中控机三种应用形式。目前，我国地铁中使用的火灾自动报警系统主要是总线制分布智能型网络通信系统，车站级火灾自动报警系统是整个地铁火灾自动报警系统的基本组成部分，主要负责一定范围内的消防联动和火灾探测，是全线火灾自动报警系统网络的一个单元节点。地铁车站级火灾自动报警系统由车站级监控网络、不间断电源、接口设备、消防广播系统、消防专用电话系统、火灾报警控制器、监控工作站等组成。火灾报警控制器在火灾自动报警系统中占据十足轻重的地位，火灾探测器是火灾自动报警系统的“感觉器官”，负责监视周围环境是否发生火灾。而火灾报警控制器在火灾自动报警系统的核心，是系统的“大脑”和“躯干”，可以监视系统设备有无异常情况，为系统提供稳定、持久的直流电源，确保火灾探测器可以有效、稳定、长期工作。当火灾探测器探测到火灾发生之后，火灾报警控制器就会接收到火灾探测器传送的信息，然后迅速进行数据处理，指示报警的时间和具体地点，同时完成辅助控制等任务。火灾报警控制器不仅具有报警、识别、记忆、控制等功能，还具有图形显示、打印输出、联动控制、自动检测等功能，可以直接反应火灾自动报警系统的稳定性、可靠性、先进性以及技术构成等。

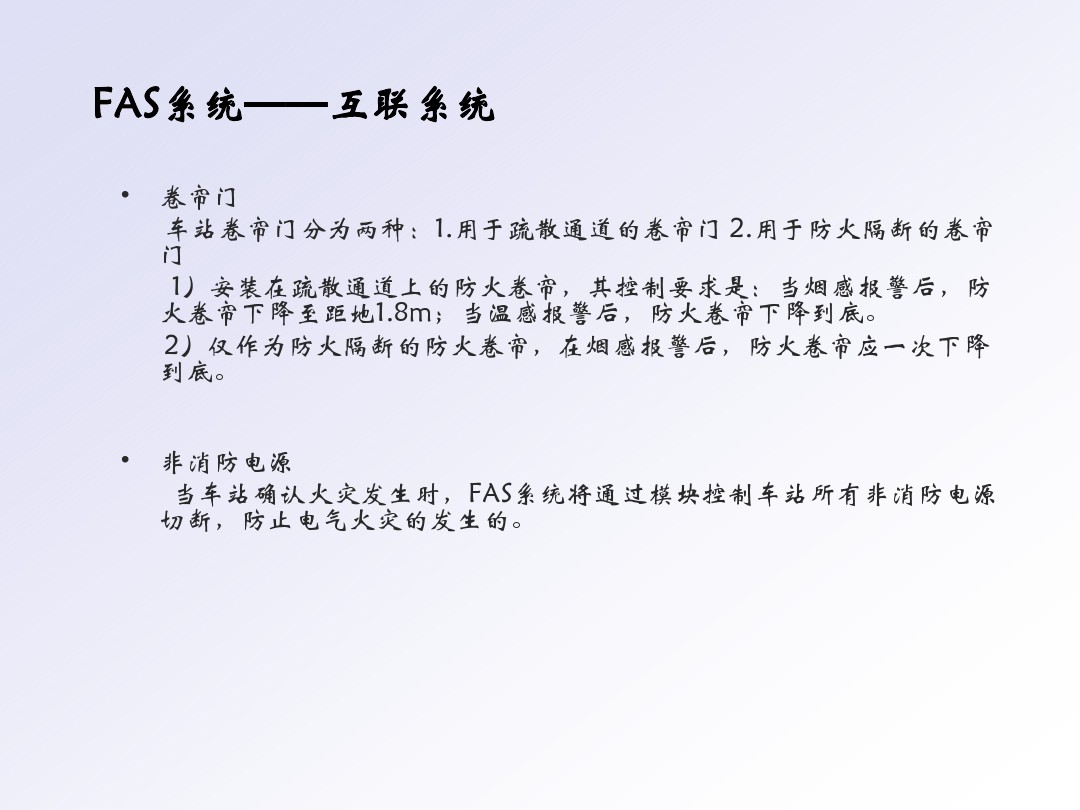

　　 火灾自动报警系统不仅可以探测到火灾的发生、监视火灾的灾情，还可以实现消防联动。火灾消防联动系统包括应急照明、智能疏散、非消防电源、垂直电梯、防火卷帘、气体灭火、通风空调、AFC、BAS等，转化成火灾模式后，可以引导人群疏散、通风排烟、扑灭火灾。所以，火灾自动报警系统在车站级和众多系统都存在接口。
　　4 现场级设备的组成
　　各个站级的火灾报警控制器的下级布设了数量庞大、覆盖范围广的就地级设备，主要负责探测火情，联动相应的的设备，转化到火灾模式。现场级火灾自动报警系统主要包括以下几种设备： （1）火灾探测器： 智能型光电感烟探测器、智能型感温探测器、线性感温电缆、红外光束感烟探测器等，主要负责发现火灾，及时报警。 （2）电话插孔、消防电话分机以及火灾手动报警按钮： 主要用于现场工作人员或群众实现人工报警和通讯。 （3）控制和监视模块： 主要用于监视设备的运行状态，控制消防设备。 （4）消防广播： 主要用于散布火灾的消息，疏散现场群众，组织现场救灾。 （5）声光报警器和警铃： 主要用于火灾发生时报警。
　　5 结束语
　　综上所述，火灾自动报警系统是一套综合性控制系统，集成了地铁其他相关设备的优势，并且中央级和车站级的火灾自动报警系统结构将会更方便、更简捷，自动化水平将会越来越高，火灾探测技术迅速发展，如复合探测技术、气体探测技术、火灾图像检测技术、红外探测技术等，以及非火灾条件、神经网络、模糊逻辑等将会在火灾报警探测算法中得到充分的应用，新的火灾探测设备和技术将会逐渐运用到地铁工程中，地铁火灾自动报警系统的可靠性和探测灵敏度将会得到进一步的提高。
　　参考文献：
　　[1]李春波.地铁FAS设备组成及系统结构[J].铁路通信信号工程技术，2009（4）.
　　[2]罗红萍.地铁火灾自动报警系统（FAS）的管理与维护[J].现代城市轨道交通， 2005（6）.

　　[3]李岷奇.地铁综合监控系统中FAS与BAS设计方案探讨[J].科技创业月刊，2010（4）.

一、点型探测器

JTW-BD-FST-851C智能感温探测器和JTY-GD-FSP-851C智能光电感烟探测器

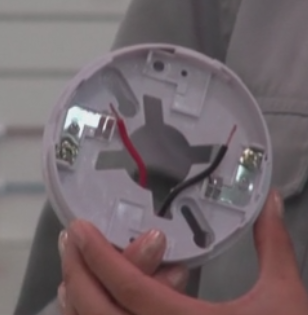

一、B501嵌入式探测器底座概述：

B501嵌入式探测器底座结构示意图



二、B501 嵌入式探测器底座主要技术指标：

点型火灾探测器安装的基本规定是：探测器接线应留有余量15cm，接线后应封堵接线口。

点型火灾探测器安装的基本规定是：探测器接线应留有余量15cm，接线后应封堵接线口。

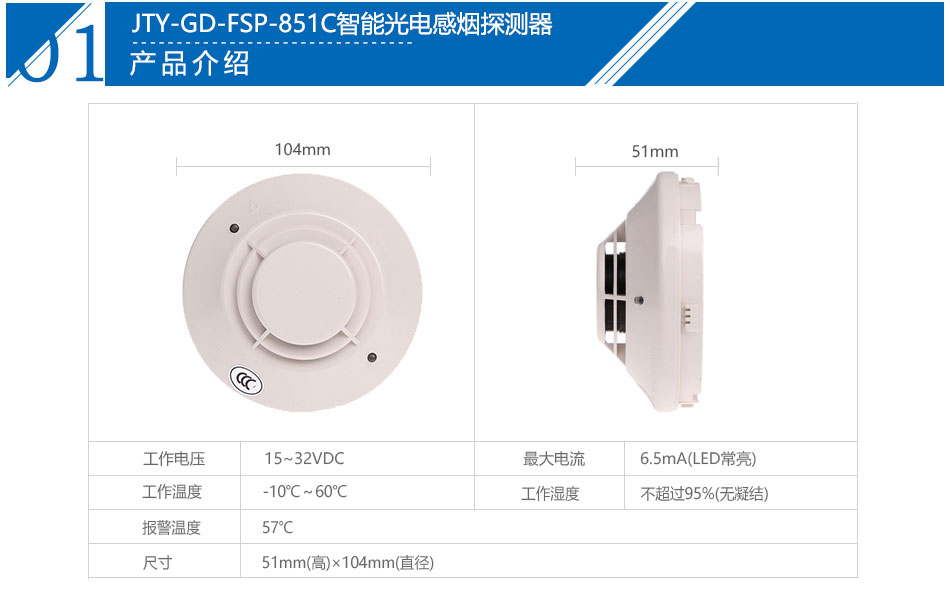

JTY-GD-FSP-851C智能光电感烟探测器2012.10月后诺蒂菲尔型号为JTY-GD-FSP-851C，与FSP-851功能一样使用。

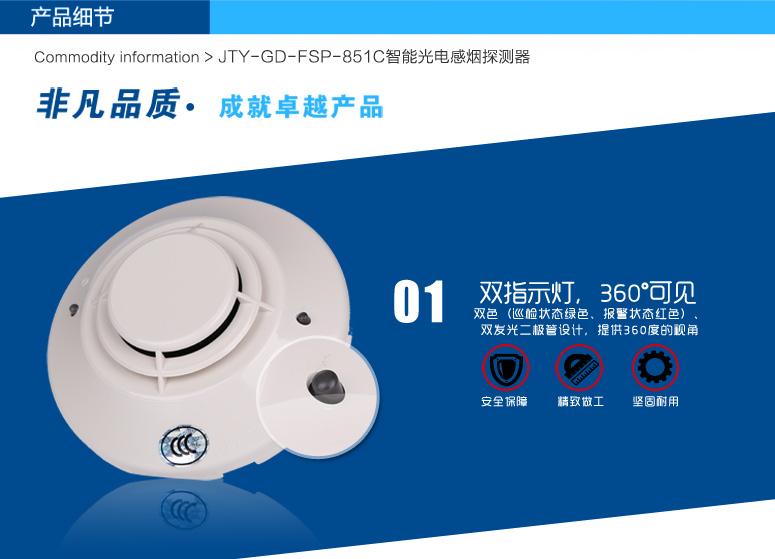

一、JTY-GD-FSP-851C智能光电感烟探测器概述：

　　JTY-GD-FSP-851C智能光电感烟探测器为可寻址探测器，可向消防人员提供火灾的准确位置。探测器可进行不同的灵敏度设置以适应不同的环境。通过对烟雾浓度值的收集，控制盘可以判断出探测器是否需要维护。
JTY-GD-FSP-851C烟感探测器采用独特的光学探测室设计，能对多种火灾源作出快速可靠的反应。JTY-GD-FSP-851C型为光电感烟探测器；(底座需另外订购)

二、JTY-GD-FSP-851C智能光电感烟探测器参数：

　　工作电压：15~32VDC

　　最大电流：6.5mA(LED常亮)

　　工作温度：-10℃～60℃

　　工作湿度：不超过95%(无凝结)

　　外形尺寸：51mm(高)×104mm(直径)

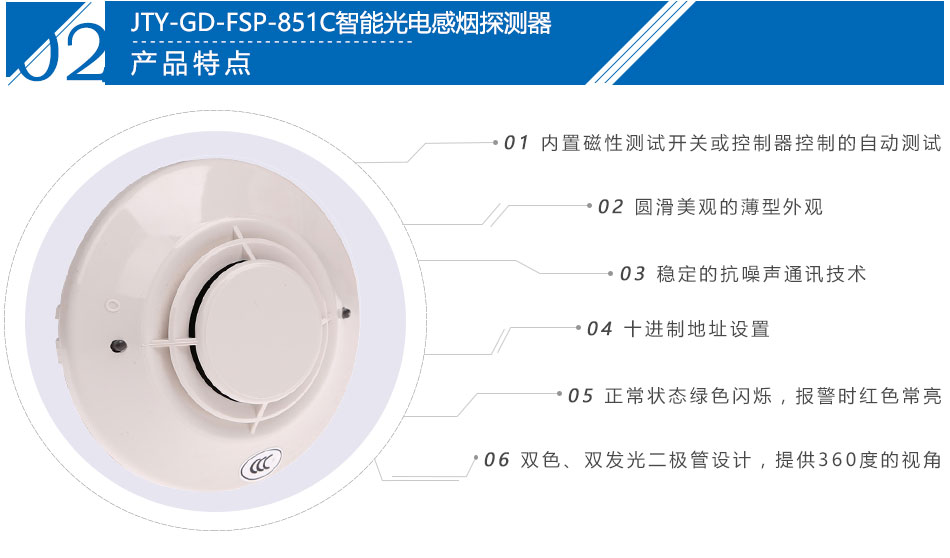

三、JTY-GD-FSP-851C智能光电感烟探测器特性：

　　◆圆滑美观的薄型外观

　　◆稳定的抗噪声通讯技术

　　◆十进制地址设置

　　◆双色、双发光二极管设计，提供360度的视角

　　◆正常状态绿色闪烁，报警时红色常亮

　　◆内置磁性测试开关或控制器控制的自动测试

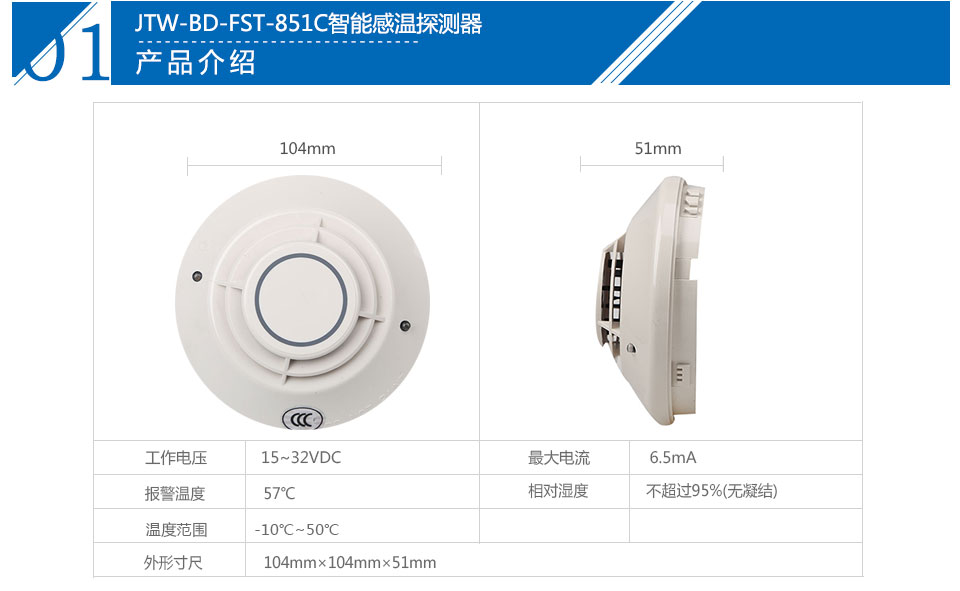

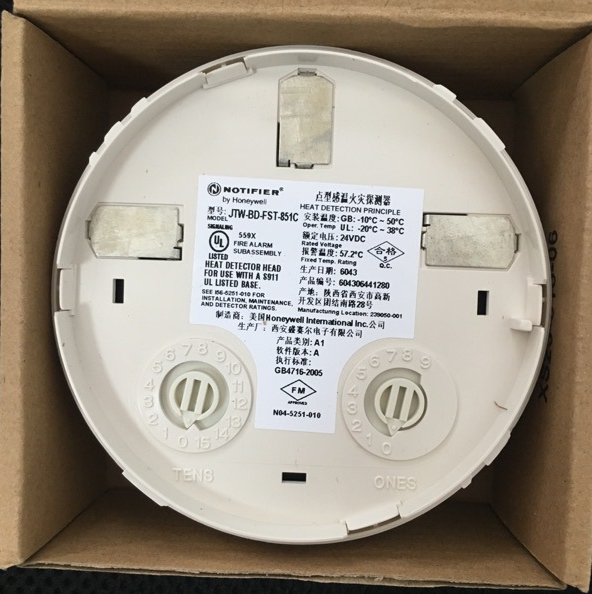

JTW-BD-FST-851C智能感温探测器

一、JTW-BD-FST-851C智能感温探测器概述：

　　JTW-BD-FST-851C系列智能感温探测器为可寻址探测器，可向消防人员提供火灾的准确位置。JTW-BD-FST-851C智能感温探测器采用创新的温度传感技术，支持ASIC协议。(底座需另外订购)　　

二、JTW-BD-FST-851C智能感温探测器参数:

　　工作电压：15~32VDC

　　最大电流：6.5mA(LED常亮)

　　工作温度：-10℃~50℃

　　报警温度：57℃；

　　工作湿度：不超过95%(无凝结)

　　外形尺寸：51mm(高)×104mm(直径)

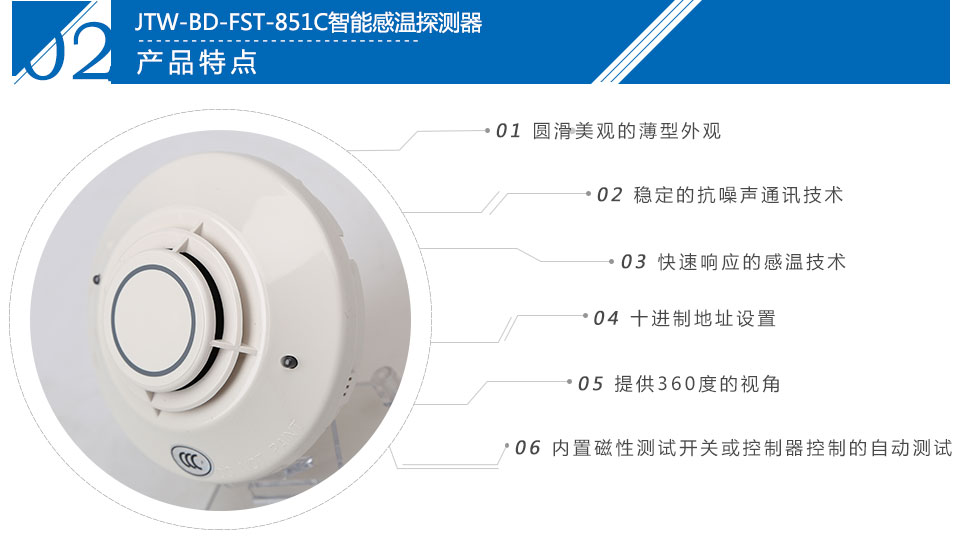

三、JTW-BD-FST-851C智能感温探测器特性:

　　◆圆滑美观的薄型外观

　　◆稳定的抗噪声通讯技术

　　◆快速响应的感温技术

　　◆十进制地址设置

　　◆双色、双发光二极管设计，提供360度的视角

　　◆正常状态绿色闪烁，报警时红色常亮

　　◆内置磁性测试开关或控制器控制的自动测试

二、防爆探测器

JTY-GD-2151EIS非编址防爆感烟探测器和JTWB-BCD-5151EIS（防爆型）点型感温火灾探测器

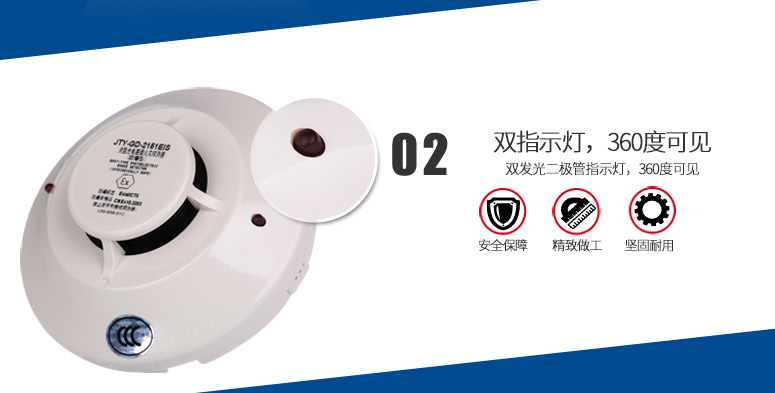

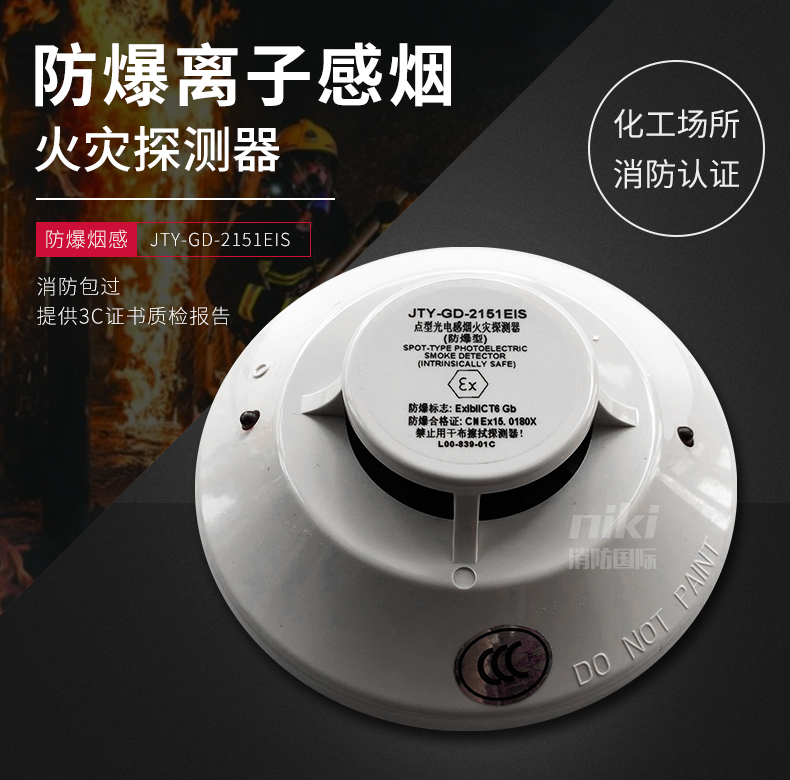

JTY-GD-2151EIS非编址防爆感烟探测器

一、JTY-GD-2151EIS非编址防爆感烟探测器概述：

　　JTY-GD-2151EIS 探测器具有采用现代工艺技术的测试室。JTY-GD-2151EIS防爆感烟探测器设计为对开放式区域提供保护，诺蒂菲尔JTY-GD-2151EIS 此型探测器为本质安全型防爆产品，可用于有可燃性气体存在的危险环境。提供双发二极管指示灯(360度可见)，并可接远程指示器(LED)进行复示。使用时须与B401底座、隔离栅及兼容控制器配套使用。(底座需另外订购)

二、JTY-GD-2151EIS非编址防爆感烟探测器参数：

-工作电压：8.5～35VDC
-工作温度：-10℃～55℃
-相对湿度：不超过95%(无凝结)
-断电复位：瞬间断电即可
-额定安全级：EXiaIICT5
-外形尺寸：51mm(高)×104mm(直径)

三、JTY-GD-2151EIS非编址防爆感烟探测器特性：

◆通过BASEEFA测试，额定本质安全级：EXiaIICT5
◆双发光二极管指示灯，360度可见
◆现场可测灵敏度
◆低静态电流
◆SEMS端子易于接线，螺钉有止退功能防止丢失



◆JTY-GD-2151EIS点型光电感烟火灾探测器(防爆型)，具有采用现代工艺技术的测量室。此类探测器设计为对开发区域提供保护且须与相兼容的控制器配套使用。此型探测器为本质安全型防爆产品，符合GB3836.1-2000《爆炸性气体环境用电设备第一部分:通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备第四部分:本质安全型"i"》的有关规定。它可用于可燃性气体存在的危险环境。该探测器与嵌入式底座安装，比直接接线式探测器更灵活方便。
◆第一探测器有两个发光二极管(LED)作为360°全方位可见指示灯。这种探测器还具有报警状态锁定功能，报警时LED锁定恒亮。报警的复位可由瞬间的断电来达到。
特性
◆通过BASEEFA测试，额定本质安全级:EEX ia IIC T5
◆双发光二极管指示灯，360°可见
◆现场可测灵敏度
◆低静态电流
◆SEMS端子易于接线，螺钉有止退功能防止丢失
参数
◆工作温度范围:-10℃~55℃
◆工作湿度范围:10%~95%相对湿度，无凝结
◆锁定报警:可瞬间断电复位
◆工作电压:8.5~35VDC(必须经安全栅供电)
◆静态电流:最大60uA
◆报警电流:最大130mA(此报警电流由控制器决定)
◆直径:51mm(2.0英寸)装于DZ-B401底座
◆高度:104mm(4.1英寸)装于DZ-B401底座
◆重量:88g(3.1盎司)
◆本安防爆参数:Ui:28VDC; li:93mA; Pi:0.65W; Ci:0uF; Li:0mH
◆防爆标志:Exia II C T5
◆执行标准:GB4715-2005/GB3836.1-2000/GB3836.4-2000

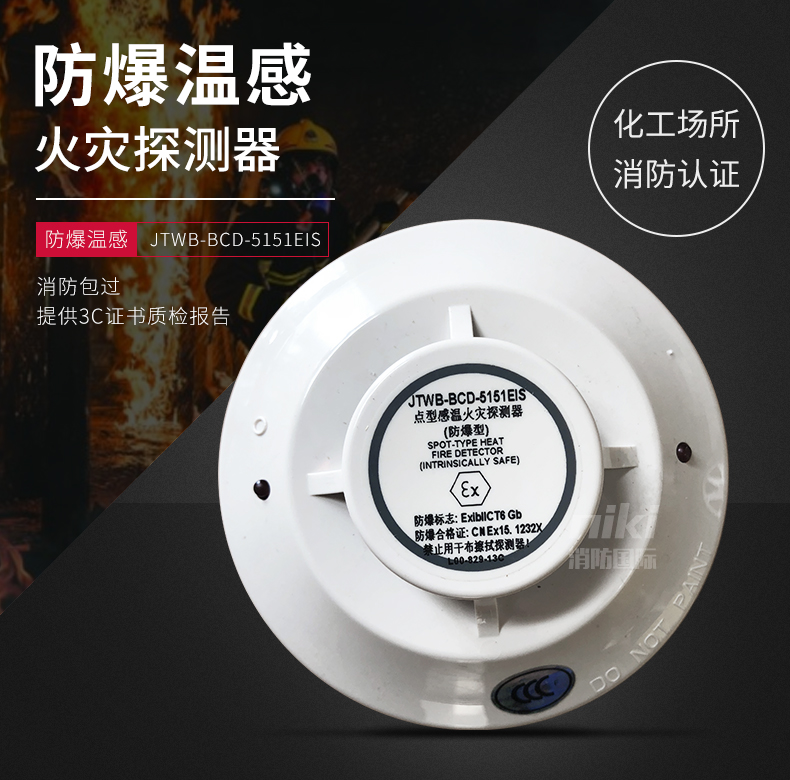

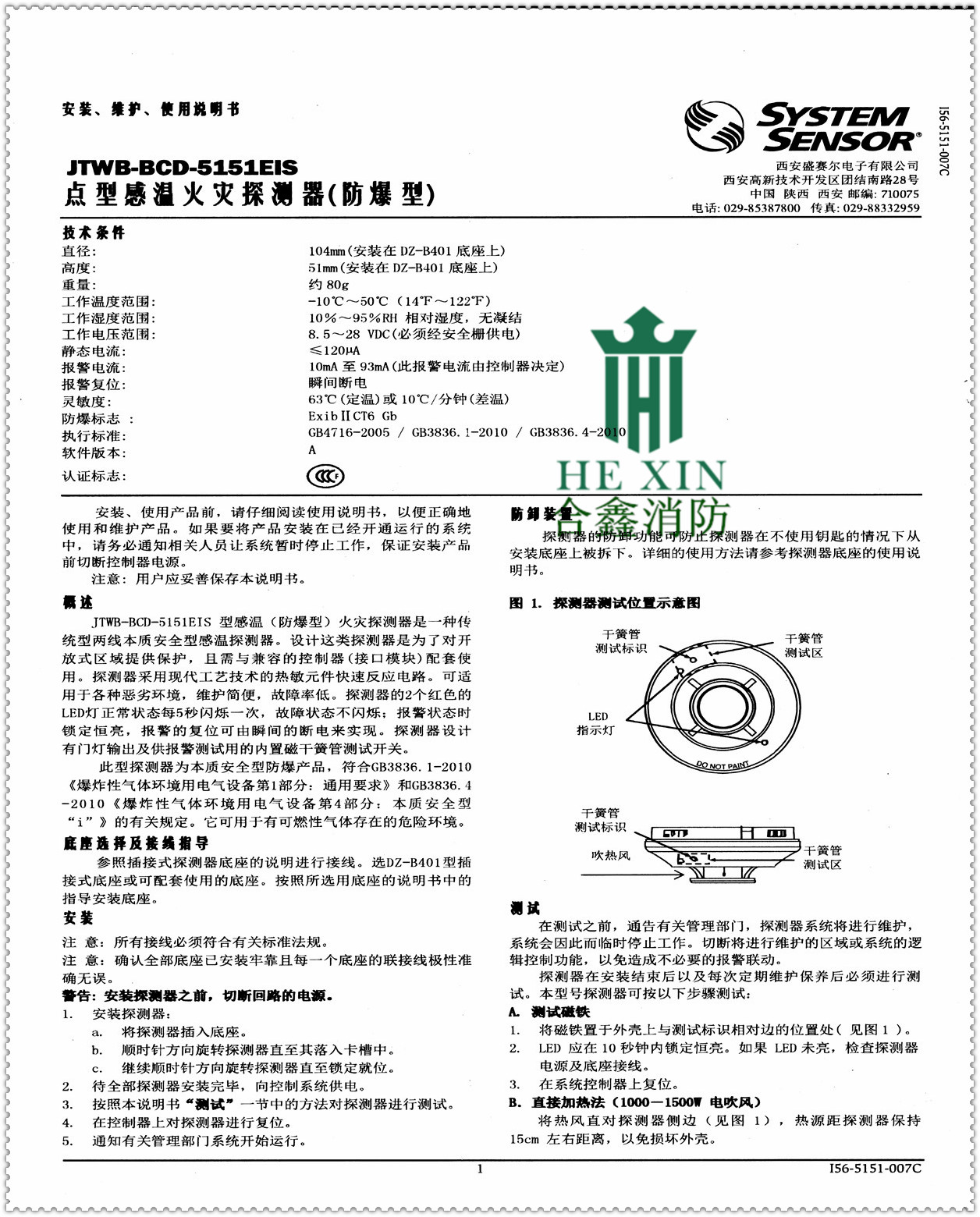

JTWB-BCD-5151EIS（防爆型）点型感温火灾探测器

非智能型，需要与安全栅，接口模块或输入模块配合使用，含B501底座，西安盛赛尔产。完全替代老版LZ-1151EIS防爆烟感，底座与老版底座通用

提醒：JTWB-BCD-5151EIS替代JTWB-BCD-5451EIS非编址防爆感温探测器。

一、JTWB-BCD-5151EIS点型感温火灾探测器概述

二、JTWB-BCD-5151EIS点型感温火灾探测器技术条件

型号	JTWB-BCD-5151EIS
直径	104mm
高度	51mm
工作温度范围	-10℃-50℃
工作湿度范围	10%-95%
工作电压	8.5至28VDC(必须经过安全栅供电)
静态电流	≤120UA
报警电流	10mA至93mA(必须由控制器限流)
报警复位	瞬间断电
执行标准	GB4716-2005/GB3836.1-2000/GB3836.4-2000
防爆标志	Exia IIC T5
认证标示

三、JTWB-BCD-5151EIS感温火灾探测器底座选择及系统配置图

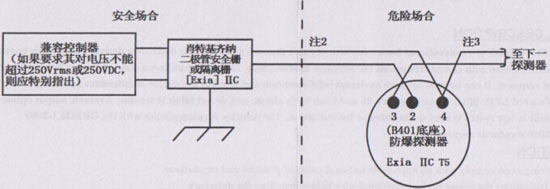

JTWB-BCD-5151EIS感温火灾探测器系统配置图

四、JTWB-BCD-5151EIS感温火灾探测器的局限性

JTWB-BCD-5151EIS感温火灾探测器设计为触发并启动应急装置的，没有电源不能工作，感温探测器本身也有探测局限性而且不可能寿命无限。

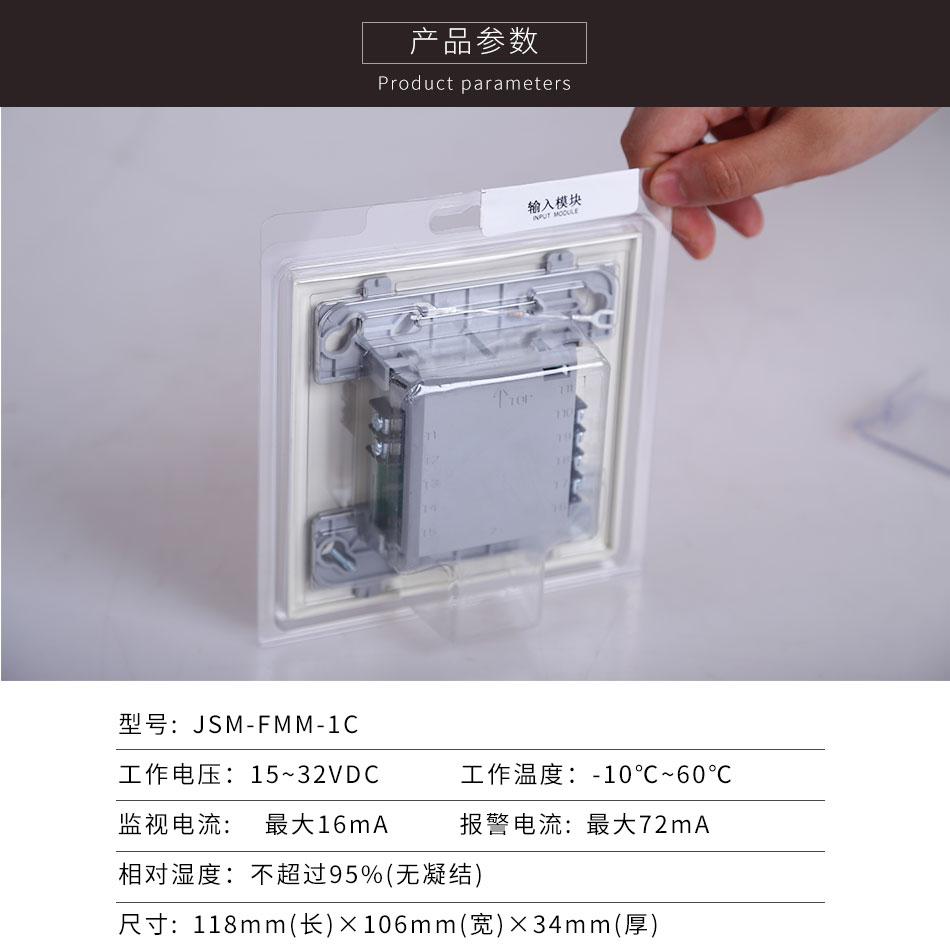

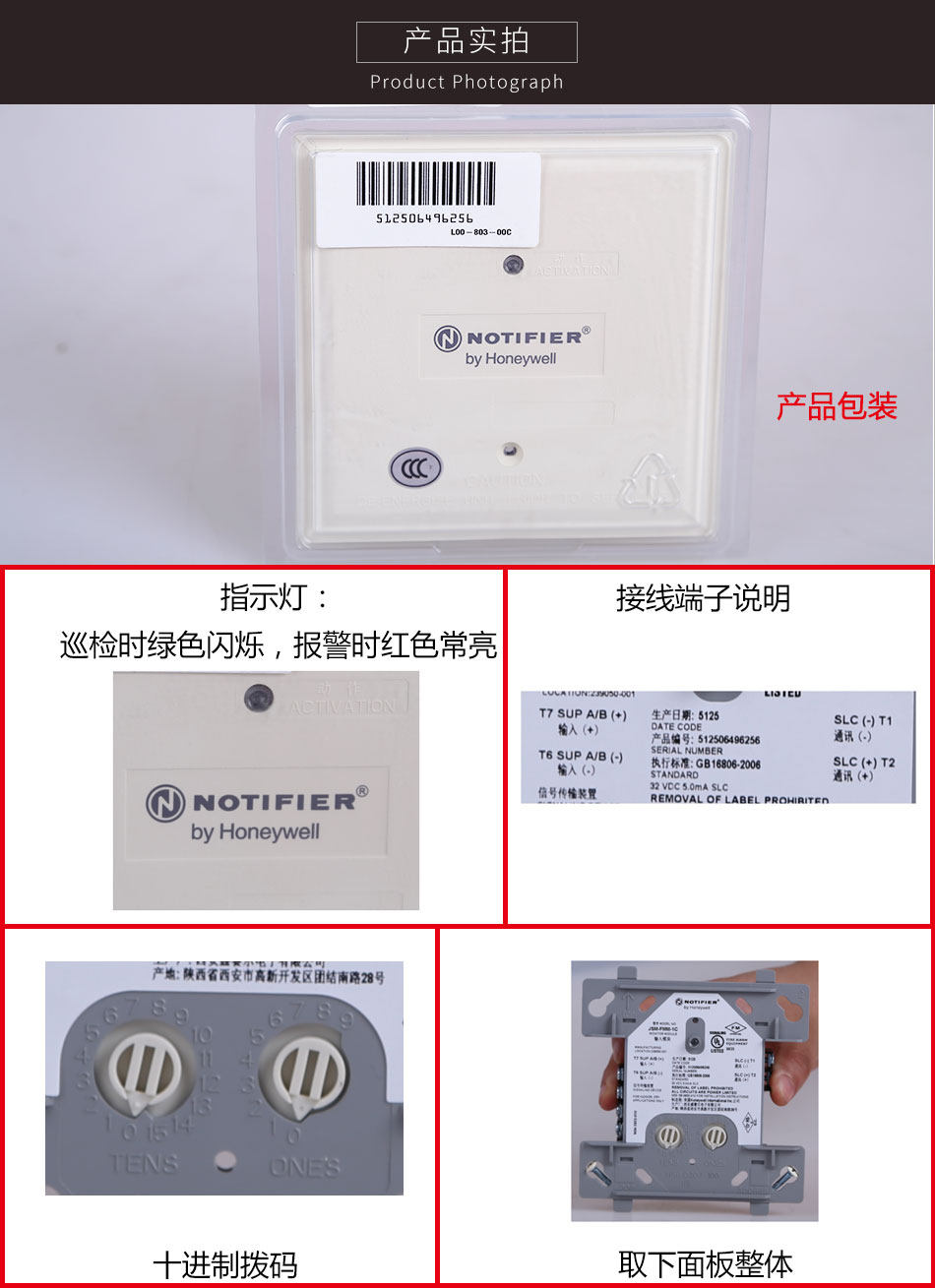

三、JSM-FMM-1C输入模块

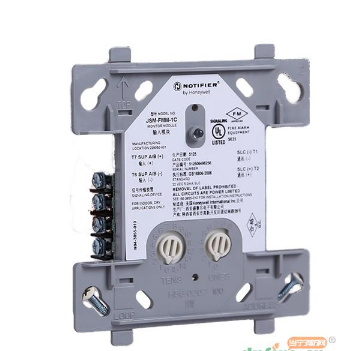

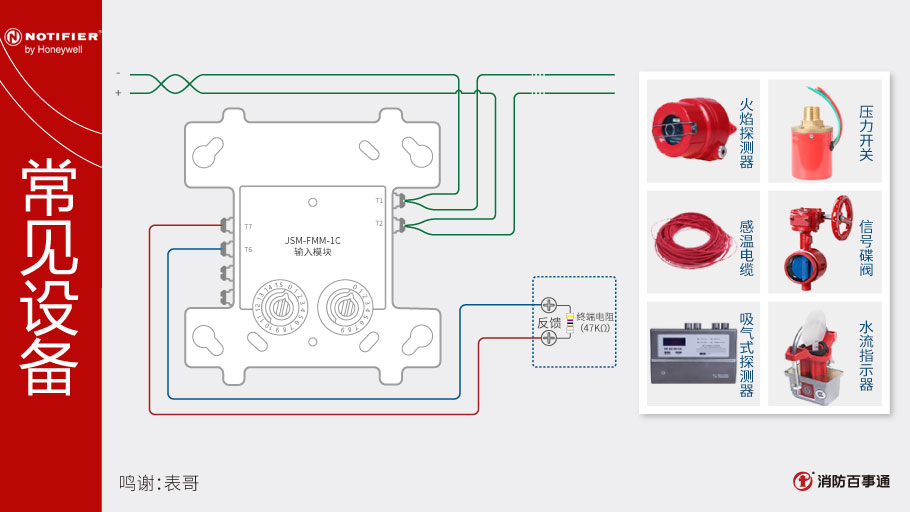

一、JSM-FMM-1C输入模块概述

　　水流指示器、消火栓按钮、压力开关等开关量消防设备的状态需要监视模块进行监视。监视模块将此类消防设备的状态按监控或报警两种状态告知控制器，并显示记录。

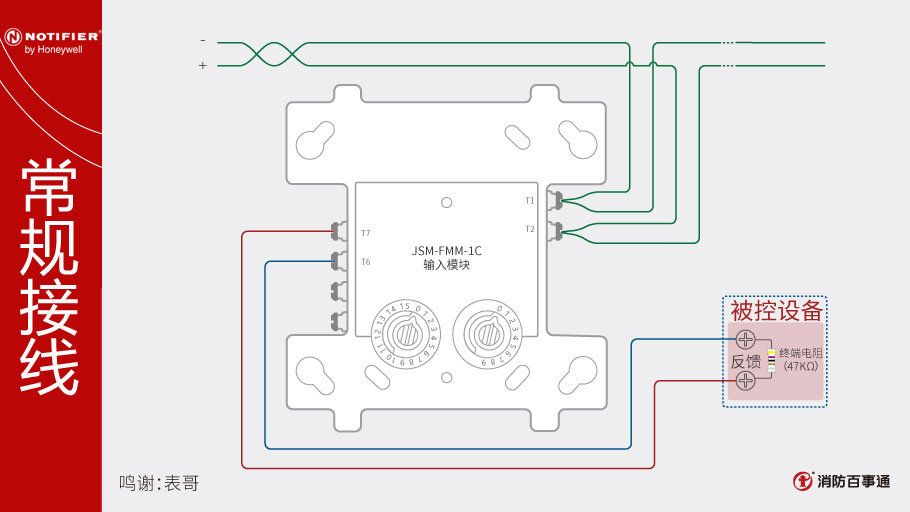

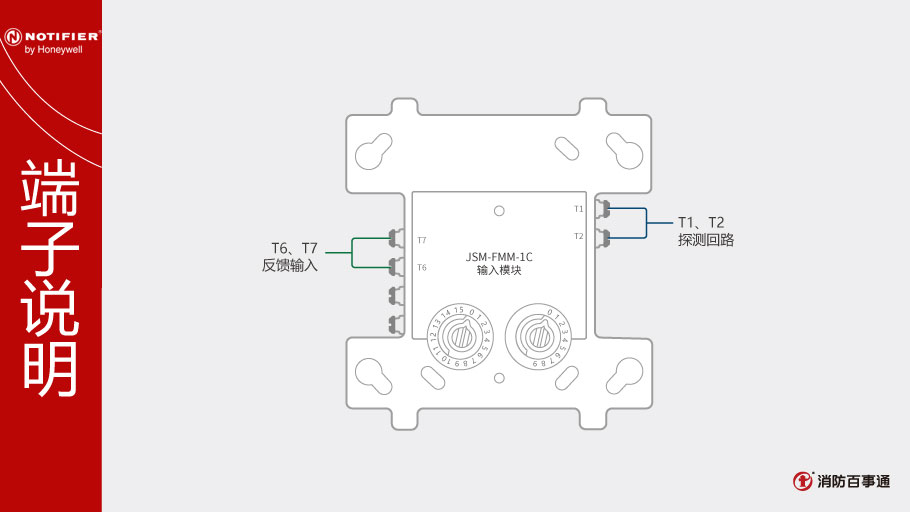

JSM-FMM-1C输入模块内设十进制拨码开关，可现场编址，占用控制器某一回路中的一个地址。当监视模块接收到开关量的闭合信号后，通过总线将信号输送到控制器，控制器将发出声光报警信号，指示具体部位及联动设备的工作状态。(模块安装盒需另外订购)

二、JSM-FMM-1C输入模块参数

工作电压	15~32VDC
最大电流	5mA@24VDC(LED常亮)
工作温度	-10℃~60℃
相对湿度	不超过95%(无凝结)
外形尺寸	118mm(长)×106mm(宽)×34mm(厚)

三、JSM-FMM-1C输入模块特性

　　1、SEMS型螺钉端子易于安装和维修

　　2、噪音滤波通讯可靠

　　3、回路总线供电，无需24VDC电源

　　4、十进制地址设置

　　5、双色发光二极管

　　6、巡检时绿色闪烁，报警时红色常亮

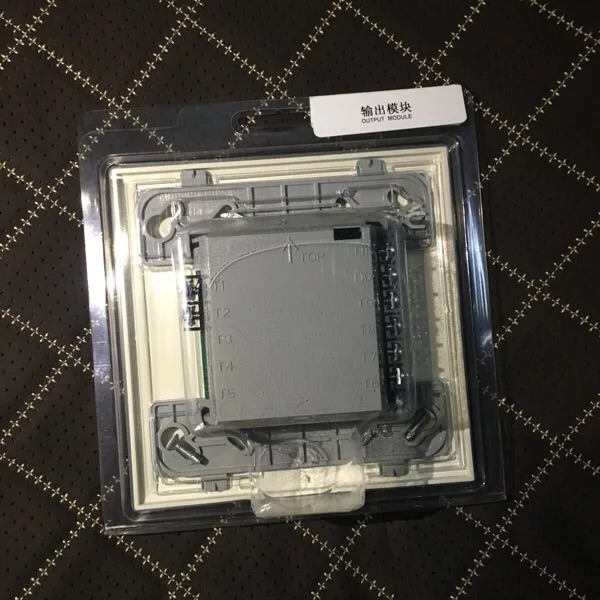

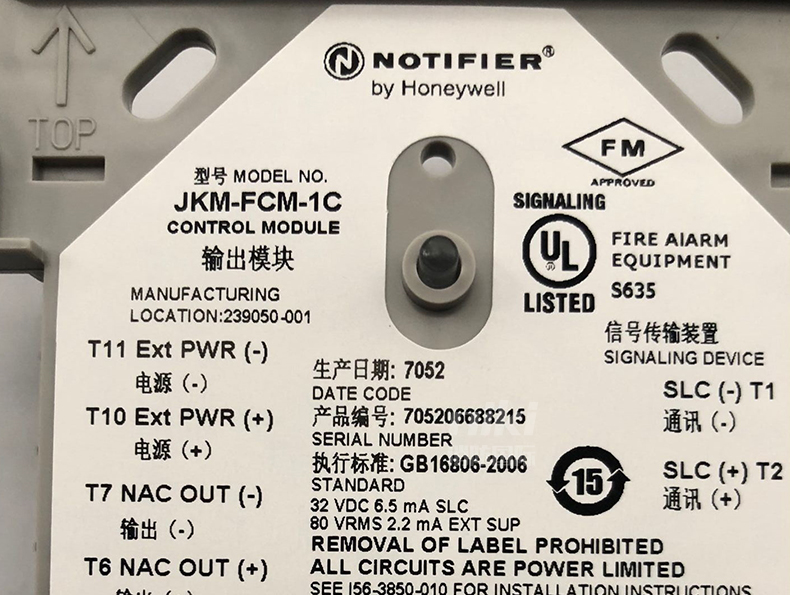

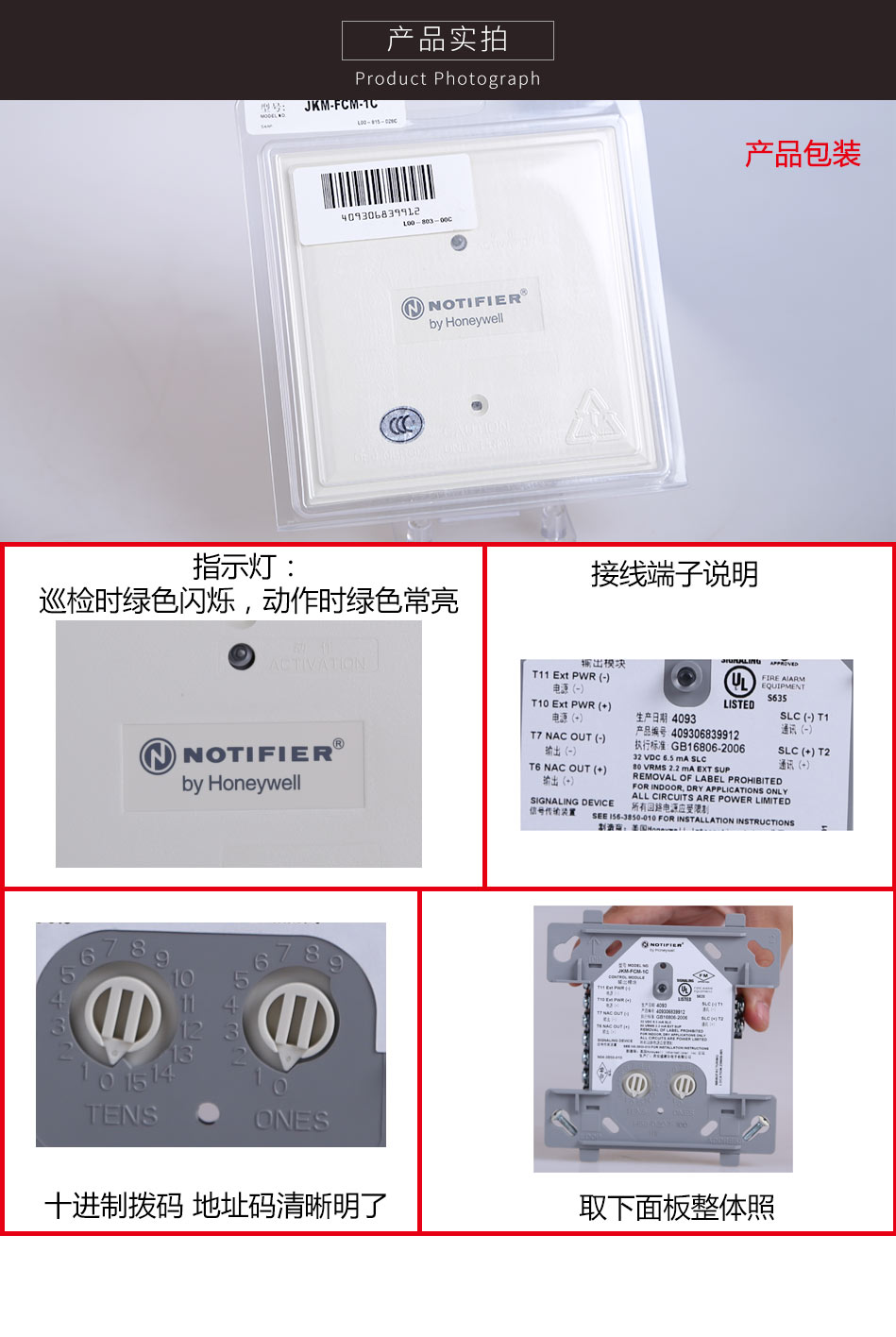

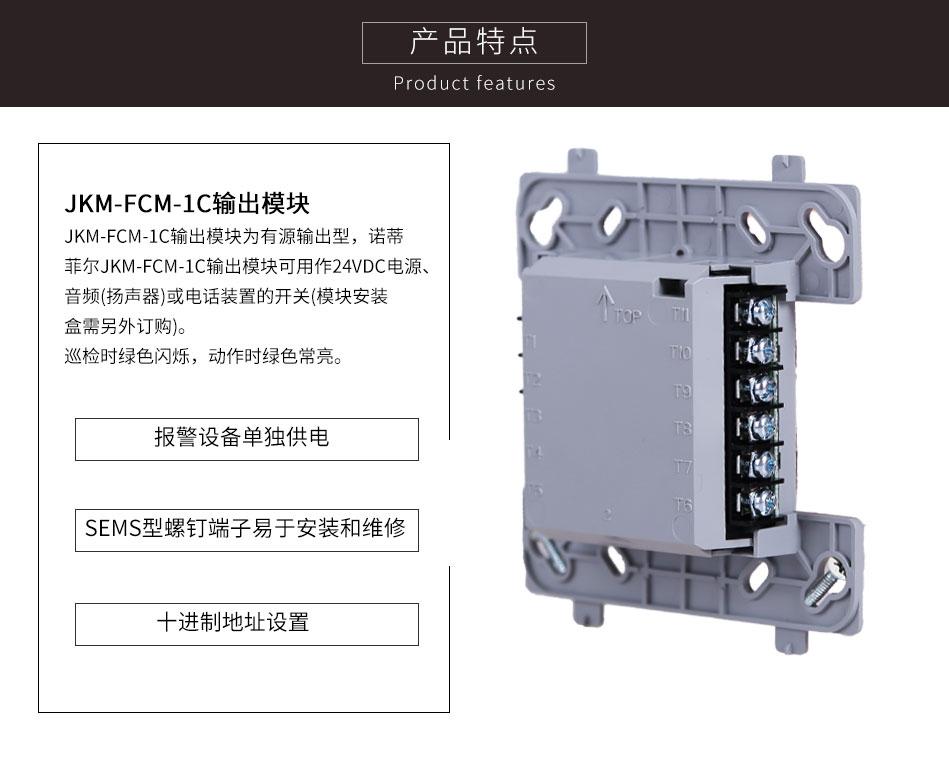

四、KM-FCM-1C输出模块

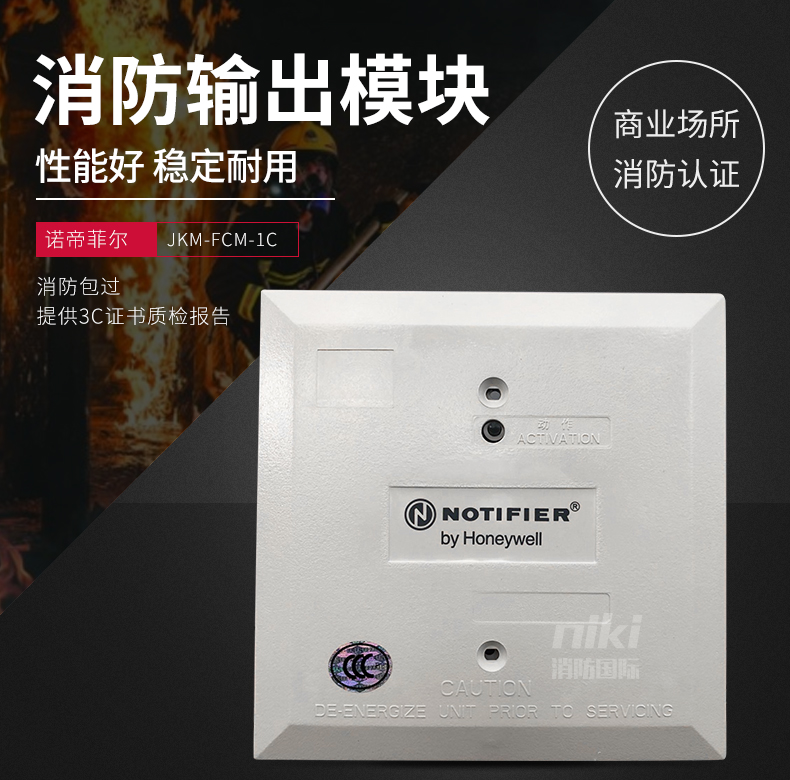

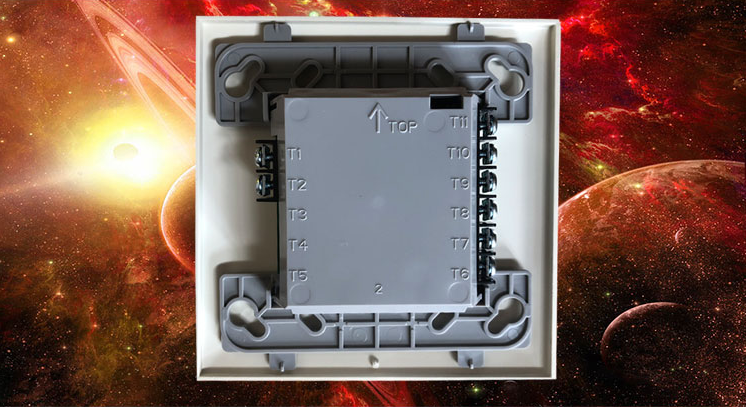

一、JKM-FCM-1C输出模块概述:

　　JKM-FCM-1C输出模块为有源输出型，诺蒂菲尔JKM-FCM-1C输出模块可用作24VDC电源、音频(扬声器)或电话装置的开关。(模块安装盒需另外订购)

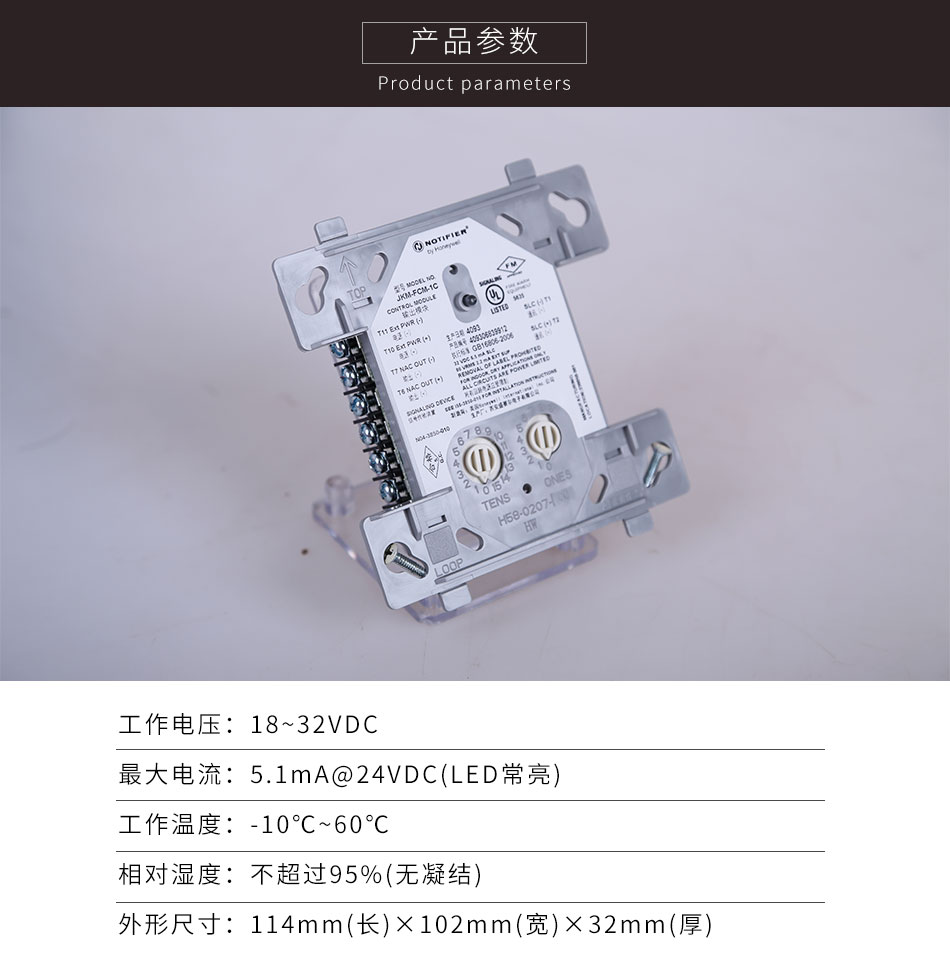

二、JKM-FCM-1C输出模块参数:

　　工作电压：18~32VDC
最大电流：5.1mA@24VDC(LED常亮)
工作温度：-10℃~60℃
相对湿度：不超过95%(无凝结)
外形尺寸：114mm(长)×102mm(宽)×32mm(厚)

三、JKM-FCM-1C输出模块特性:

　　◆内置类型识别电路，控制器自动识别
◆报警设备单独供电
◆巡检时绿色闪烁，动作时绿色常亮
◆SEMS型螺钉端子易于安装和维修
◆十进制地址设置

五、隔离模块ISO-X

六、手动报警按钮J-SAP-M-M500KC

诺帝菲尔手报J-SAP-M-M500KC诺蒂菲尔手报按钮M500KC报警按钮

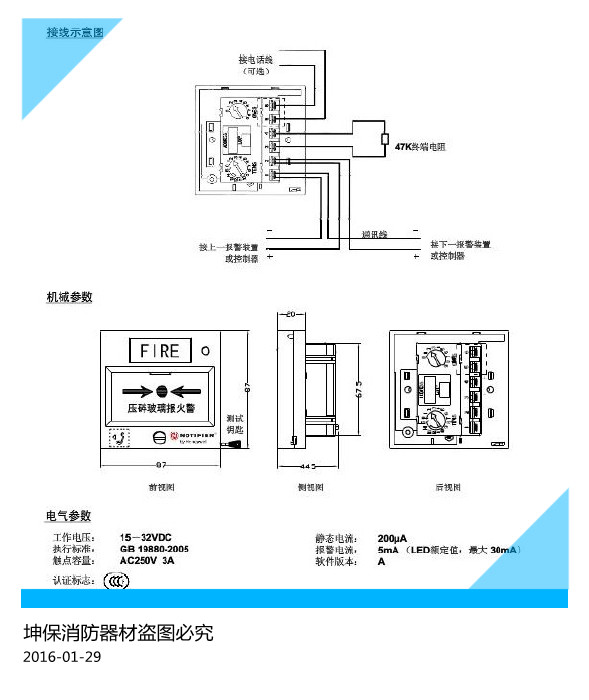

一、J-SAP-M-M500KC手动火灾报警按钮概述：

二、J-SAP-M-M500KC智能手动报警按钮技术参数：

　　工作电压：15-32VDC

　　静态电流：200µA

　　报警电流：5mA(LED额定值：最大30mA)

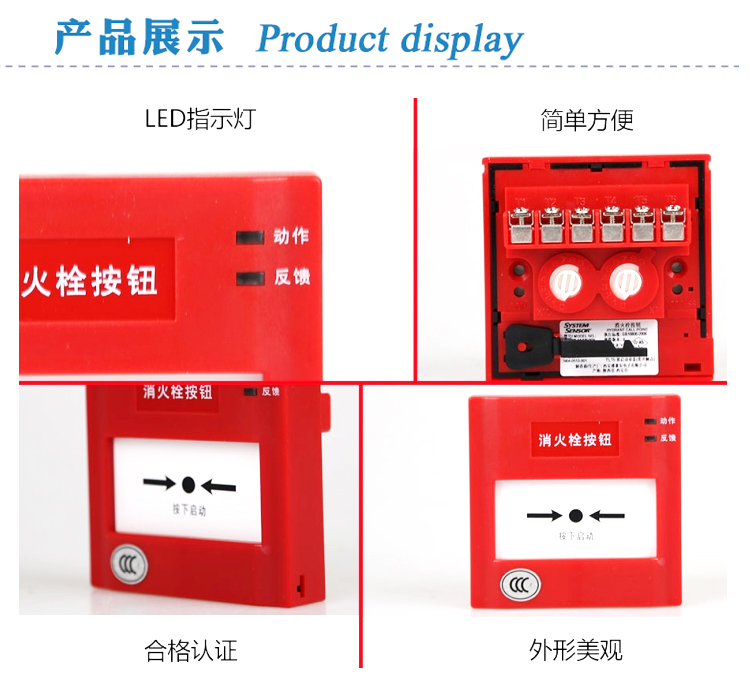

七、消火栓按钮J-XAP-M-M500H

SYSTEM SENSOR盛赛尔 J-XAP-M-M500H编址型消火栓按钮

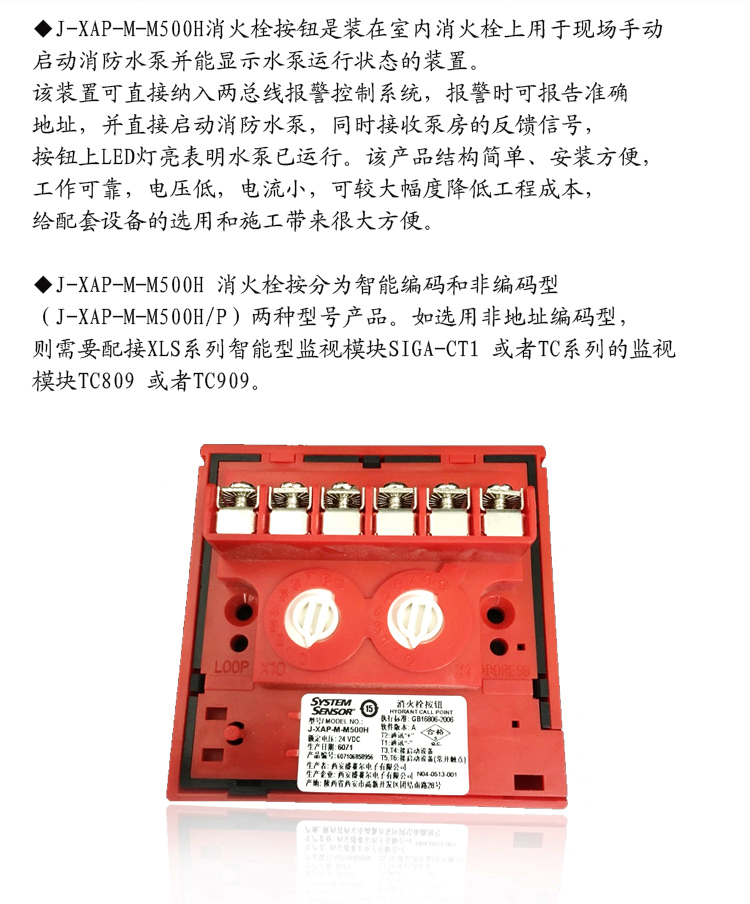

一、盛赛尔J-XAP-M-M500H消火栓按钮概述


　　J-XAP-M-M500H编址型消火栓按钮是与西安盛赛尔电子有限公司相兼容的控制器配套而使用的一种火灾控制系统没备，该装置是一种智能型可编址的火灾控制系统设备，安装在室内消火栓上用于现场手动启动消防水泵并显示水泵运行状态，该装置可纳入两总线报警控制系统，可间接启动消防水泵，并可接收泵房的反馈信号，当玻璃被打破时，红色LED灯点亮，且保持至启动状态被复位，当水泵启动并给出回答信号后，按钮上的绿色LED灯点亮，并保持至水泵停止工作。

二、盛赛尔J-XAP-M-M500H消火栓按钮技术参数

工作温度	-10～55℃
工作湿度	5%～95%(40±2℃)
触点容量	0.5A/250VAC
静态电流	最大400μA
动作电流	最大8mA
外形尺寸	86.5mm(长)×86.5mm(宽)×38.7mm(高)
执行标准	GB16806-2006
软件版本	A
认证标志

三、盛赛尔J-XAP-M-M500H消火栓按钮安装条件

四、J-XAP-M-M500H消火栓按钮安装接线
