1 技术说明
EEM是Embedded Event Manager 嵌入式事件管理器的简称。
EEM能实现进程级的自动策略控制。可以利用智能网络帮助IT管理人员自动执行费时的任务，从而节约时间，能执行通过思科标准命令行界面下达的任何指令。
2 案例配置拓扑
在这里插入图片描述
讯享网
案例配置需求
1、 R1、R2、R3之间运行OSPF，R1上的S1/0口是关闭的（shutdown）；
2、配置EEM，当R1的F0/0口protocol down时，进行no shutdown操作，防止人为操作导致的接口down发生；
3、配置EEM，使得当R1上失去R3环回口（3.3.3.3）的路由时,在S1/0上开启OSPF；
案例配置思路
1、在R1、R2、R3上运行OSPF协议:
2、在R1上配置EEM，监控系统日志，当F0/0 protocol down时，对F0/0进行no shutdown操作:

event manager applet cisco /创建EEM/ event syslog pattern "Line protocol on Interface FastEthernet0/0, changed state to down" /设置按钮，当F0/0 protocol down的时候触发EEM/ action 1 cli command "enable" /设置动作/ action 2 cli command "config t" action 3 cli command "int f0/0" action 4 cli command "no shutdown"

讯享网

3、在R1上配置配置SLA，用于监控R3的环回口3.3.3.3

讯享网ip sla 1 /创建SLA/ icmp-echo 3.3.3.3 /使用ICMP监控3.3.3.3/ ip sla schedule 1 start-time now recurring /调用SLA，马上开始，每天都执行/

4、在R1上配置EEM，与SLA进行联动，当SLA 1 状态down时，在S1/0上启用OSPF:

R1(config)#track 1 ip sla 1 reachability R1(config-track)#event manager applet ccie R1(config-applet)#event track 1 state down R1(config-applet)#action 1 cli command "enable" R1(config-applet)#action 2 cli command "config t" R1(config-applet)#action 3 cli command "int s1/0" R1(config-applet)#action 4 cli command "ip ospf 100 area 0"

案例检验结果
debug event manger cli

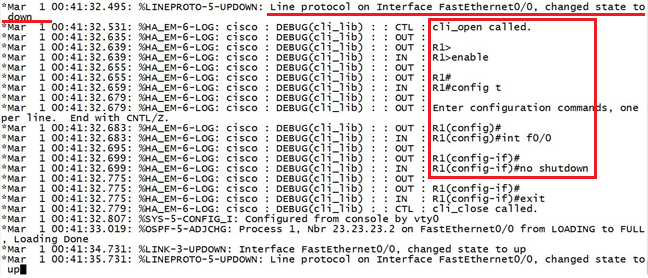

1、当R1的F0/0 protocol down时，EEM的运行情况：

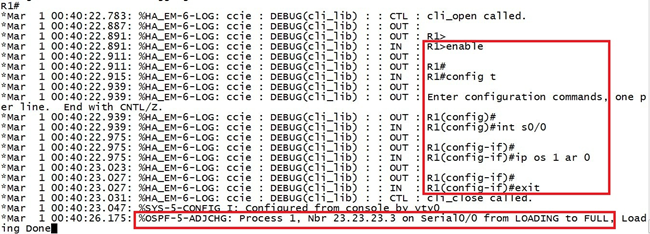

在这里插入图片描述 2、当R1失去R3环回口3.3.3.3的路由时，EEM的运行情况：
案例总结及其它
1、 EEM可以监控接口的状态（state）、系统日志（syslog），甚至与Track联动来触发动作，对设备进行预先设定的控制；
2、 EEM的Applet是调用IOS的CLI进行配置的，与其对应有TCL（Tool Command Language）这种脚本工具；
3、每个Applet，只能检测一个事件，但可以触发多个动作；
4、 EEM的action（动作）是有顺序的，由action后的标签定义，标签可以是字母，也可以是数字，其中小的数字优于大的数字（如1优于2），注意（1优于1.0优于2优于2.0）；
