DS13B20是单总线外设，所以它对时序的要求较高，对DS13B20的使用关键是温度转换、读取以及对读取到的数值进行处理。
DS18B20的基本概述
工作电压：3.0V~5.5V。
测量范围：-55摄氏度～+125摄氏度。
通信方式：单总线，数据线接上拉电阻，使总线空闲时处于高电平。
转换精度：9～12位分辨率可调，默认为12位，即分辨率是0.0625。
转换时间：典型值200ms。
DS18B20的内部存储结构

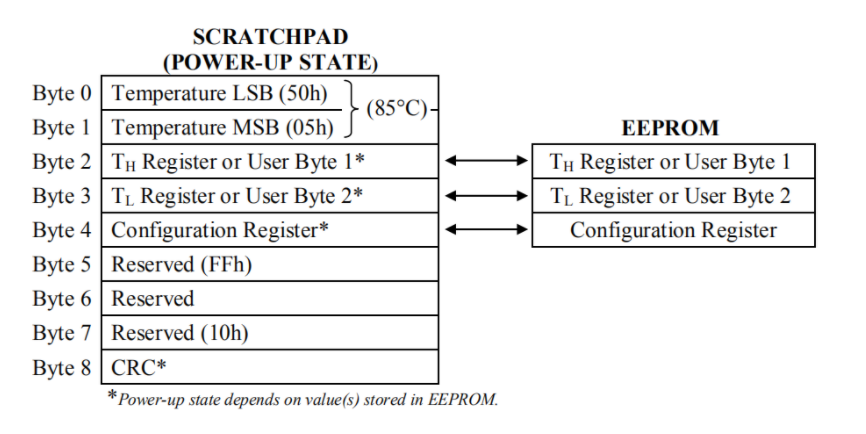

DS18B20的内部有64位的ROM单元和9字节的高速暂存器。64位ROM单元包含了DS18B20唯一的序列号。

讯享网
第0字节：温度数据的低8位。
第1字节：温度数据的高8位。
第3字节：TH用户字节，设置报警温度最高值。
第4字节：TL用户字节，设置报警温度最低值。
第5字节：配置寄存器，设置转换精度，默认12位。
第6字节和第7字节：保留，不用管。
第8字节：CRC码。
注：上电后，第2字节、第3字节和第4字节的状态值为EEPROM中的数据。
基本流程：【1】DS13B20复位：通过提供的驱动程序中的init_ds18b20对DS13B20进行初始化。
【2】写入字节0XCC：这是跳过ROM指令操作，由于蓝桥杯开发板上只有一个DS18B20，无需匹配ID，所以跳过此过程，直接进行温度转换。
【3】写入字节0x44：开始温度转换指令。
【4】延时700-900ms:温度转换需要时间，跳过整个时间，否则读取到的数值会出错。
【5】再次复位D13B20.
【6】跳过ROM指令。
【7】写入0XBE,读取高速暂存器：温度转换完之后，数据存放在高度暂存器的第1和第0字节，存储区一共有九个字节。
【8】读取暂存器中的第0 字节（LSB）和第1字节（MSB）：存放在暂存器中的数据有16位，LSB与MSB分别存放高八位以及低八位。
【9】DS13B20复位，告诉DS18B20数据读取结束。
【10】将LSB、MSB整合为一个16位数据。
【11】判断读取结果的符号。（通过高五位进行判断）
数据处理

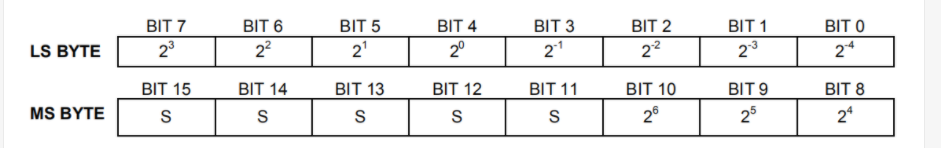

DS18B20以16位带符号位拓展的二进制补码形式读出，低4位位小数，中间7位整数，高五位为符号位。
分辨率位0.0625，读出数据位正温度是，将LSB、MSB整合城的16位整数，乘以0.0625、为负温度时取反加以后再乘以0.0625。
若不许要小数部分，直接将低4位移走即可，整数部分无需换算。
注意
在使用底层驱动程序时需注意看时钟周期是否符合，蓝桥杯单片机的时钟周期为1T，需按照时钟周期倍数关系，改动驱动中的延时，如给的是10T的，则需要延长10倍。

实验用到了onewire头文件，需要在onewire.h文件中将onewire.c文件中函数变量进行声明(特别是我们有用到的函数）。

#ifndef __ONEWIRE_H #define __ONEWIRE_H unsigned char rd_temperature(void); //; ; void Write_DS18B20(unsigned char dat); unsigned char Read_DS18B20(void); bit init_ds18b20(void); #endif

实验部分
实现功能：关闭蜂鸣器，将DS13B20整数部分和一位小数。

讯享网#include "reg52.h" #include "onewire.h" sbit HC138_A = P2^5; sbit HC138_B = P2^6; sbit HC138_C = P2^7; sbit buzz = P0^6; #define uchar unsigned char #define uint unsigned int void Delay(unsigned int t); void Init74HC138(unsigned char n); void buzzoff(); void Displaybit(unsigned char pos,unsigned char value); void DisplayShow(unsigned int dat); void Read_Tem(); uchar code SMGNODOT[18]={
   0xc0,0xf9,0xa4, 0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x80,0xc6, 0xc0,0x86,0x8e,0xbf,0x7f}; uchar code SMGDOT[10] = {
   0x40,0x79,0x24, 0x30,0x19,0x12,0x02,0x78,0x00,0x10}; uint Tdat; void main() {
    buzzoff(); while(1) {
    Read_Tem(); DisplayShow(Tdat); } } void DelaySMG(unsigned int t) {
    while(t--); } void Delay(unsigned int t) {
    while(t--) {
    DisplayShow(Tdat); } } void Init74HC138(unsigned char n) {
    switch(n) {
    case 4: HC138_A = 0; HC138_B = 0; HC138_C = 1; break; case 5: HC138_A = 1; HC138_B = 0; HC138_C = 1; break; case 6: HC138_A = 0; HC138_B = 1; HC138_C = 1; break; case 7: HC138_A = 1; HC138_B = 1; HC138_C = 1; break; case 8: HC138_A = 0; HC138_B = 0; HC138_C = 0; break; } } void buzzoff() {
    Init74HC138(5); buzz = 0; } void Displaybit(unsigned char pos,unsigned char value) {
    Init74HC138(7); P0= 0XFF; Init74HC138(6); P0=0X01<<pos; Init74HC138(7); P0=value; } void DisplayShow(unsigned int dat) {
    Displaybit(7,SMGNODOT[dat%10]); DelaySMG(100); Displaybit(6,SMGDOT[(dat/10)%10]); DelaySMG(100); Displaybit(5,SMGNODOT[(dat/100)%10]); DelaySMG(100); Displaybit(4,0xff); DelaySMG(100); Displaybit(3,0xff); DelaySMG(100); Displaybit(2,0xff); DelaySMG(100); Displaybit(1,0xff); DelaySMG(100); Displaybit(0,0xff); DelaySMG(100); } void Read_Tem() {
    uchar LSB,MSB; init_ds18b20(); //初始化DS13B20 Write_DS18B20(0xcc);//跳过ROM指令 Write_DS18B20(0x44);//开始温度转换 DelayDis(900); init_ds18b20(); Write_DS18B20(0xcc);//跳过ROM指令 Write_DS18B20(0xBE);//读取高速暂存器 LSB = Read_DS18B20(); MSB = Read_DS18B20(); init_ds18b20(); Tdat = 0x0000; Tdat = MSB; Tdat <<= 8; Tdat = Tdat | LSB; if((Tdat & 0xf800) == 0x0000)判断高五位是否为一 {
    Tdat >>= 4; Tdat = Tdat*10; Tdat = Tdat + (LSB&0x0f)*0.625; } }

如果无需对小数部分进行显示，可以将Read_Tem()修改为

void Read_Tem() {
    unsigned char LSB,MSB ; Init_DS18B20(); Write_DS18B20(0xCC); Write_DS18B20(0x44); Delay(1000); Init_DS18B20(); Write_DS18B20(0xCC); Write_DS18B20(0xBE); LSB = Read_DS18B20(); MSB = Read_DS18B20(); Init_DS18B20(); Tdat = MSB; Tdat = (Tdat<< 8) | LSB; Tdat >>= 4;

显示函数也要进行相应的改动

讯享网// An highlighted block var foo = 'bar'; Displaybit(7,SMGNODOT[dat%10]); DelaySMG(100); Displaybit(6,SMGNODOT[dat/10]); DelaySMG(100); Displaybit(5,0xff); DelaySMG(100); ```
