摘 要： SPMC75系列单片机的内部程序存储器采用Flash，其中有一部分Flash在程序自由运行模式下可以由程序擦除、写入，本文主要介绍采用 C语言编程操作SPMC75系列单片机内部Flash的方法。
关键词：SPMC751 引言
支持C语言几乎是所有微控制器程序设计的一项基本要求，当然SPMC75系列单片机也不例外。μ'nSPTM 指令结构的设计就着重考虑对C语言的支持，GCC就是一种针对μ'nSPTM 操作平台的ANSI－C编译器。但是在应用中对于程序的设计，特别是C和ASM混合使用的时候有些地方是需要注意的，在C中如何嵌入ASM也是一个不可回避的问题。
2 SPMC75单片机FLASH硬件资源分析
SPMC75系列微控制器Flash分为两区：信息区和通用区，在同一时间只能访问其中的一区。信息区包含64个字，寻址空间为0x8000 ～ 0x803F。地址0x8000为系统选项寄存器P_System_Option。其他地址空间可由用户自定义重要信息比如：版本控制、日期、版权、项目名称等等。信息区的内容只有在仿真或烧录的状态下才能改变。

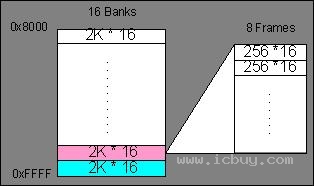

32k字的内嵌Flash(embedded Flash)被划分为16个页，每页2K字，每页可分为8块，这样32K的Flash就可以分成128个块。只有位于00F000 ～00F7FF区域的页在自由运行模式下可以设置为只读或可读可写，其他页均为只读。SPMC75系列微控制器的32K字的内嵌式闪存结构入下图2-1和图2-2。
图2-1信息区结构 图2-2页和帧结构
2.1 FLASH操作
◆ FLASH相关寄存器
Flash有两个控制寄存器：P_Flash_RW ($704D)和P_Flash_Cmd ($7555).。
P_Flash_RW ($704D)是Flash访问控制接口，用连续两次写操作进行设置，这样避免误写入。首先向该寄存器写入$5a5a，然后在16个CPU时钟周期内再向该寄存器写入设置字。
表 2-1 Flash寄存器和系统寄存器

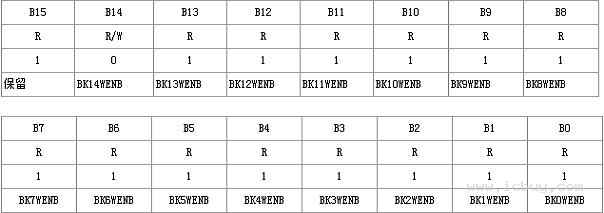

P_Flash_RW ($704D)：内嵌的Flash访问控制寄存器
P_Flash_RW ($704D)是Flash访问控制接口，用连续两次写操作进行设置，这样避免误写入：首先向该寄存器写入$5a5a，然后在16个CPU时钟周期内再向该寄存器写入设置字。

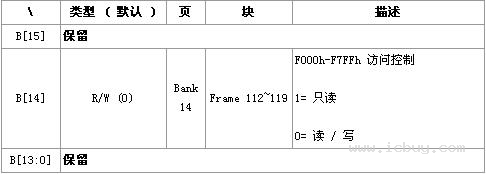

用控制寄存器将页设置内嵌FLASH为只读或可读可写模式。

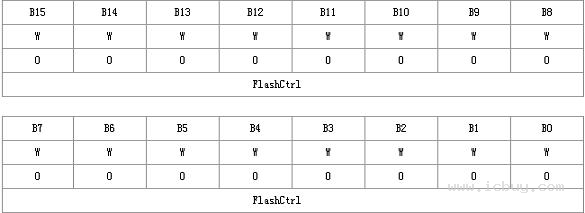

P_Flash_Cmd ($7555)：内嵌的Flash访问控制寄存器
用于处理Flash的指令，见表2-3

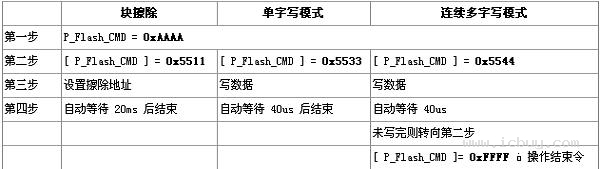

表 2-2 指令功能和操作流程
2.2 FLASH操作使用举例

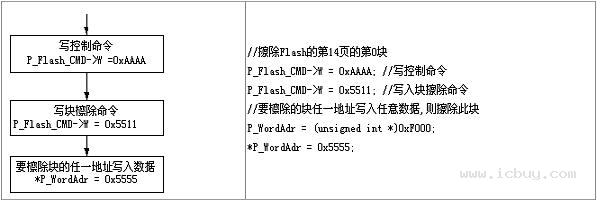

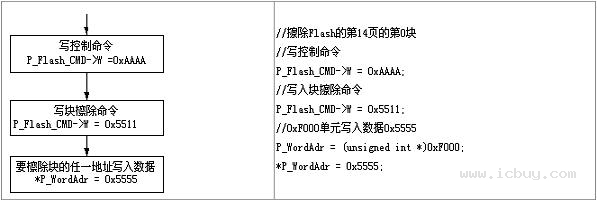

◆ Flash块擦除操作
◆ Flash单字写操作
Flash的特点是编程数据写入时只能将1变成0，不能从0变成1。因此，用户在对Flash编程之前，必须首先执行Flash块擦除或者页擦除命令，这样就可以将数据从0"擦除"为1。

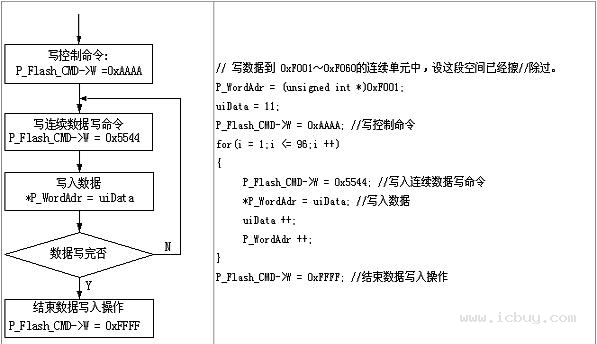

◆ Flash连续写操作
采用连续编程模式向Flash的0xF000 到 0xF060地址空间连续写入数据。
3 参考文献
【1】SUNPLUS SPMC75编程指南
