拓扑结构图:
实验目的:
任意两台终端可都可以访问对方(即ping通对方),实现终端自动获取ip
实验思路:
实验步骤:
针对于PC1访问PC2过程举例,其他配置过程类似。
拓扑结构图:
实验目的:
任意两台终端可都可以访问对方(即ping通对方),实现终端自动获取ip
实验思路:
第一步:给每个广播域划分ip地址,划分地址范围为拓扑图绿色框所示。
第二步:给路由器的端口写地址(写网关),写好后使用DHCP协议让终端自动获取ip、网关地址。
第三步:写静态路由,实现任意终端可以访问通信。
实验步骤:
配网关地址:
命令:interface GigabitEthernet 0/0/0 // 进入0/0/0口
ip address 192.168.1.1 24 // 给0/0/0口配ip地址,即该192.168.1.0/24 范围终端的网关地址


开启dhcp服务,给路由器写ip池塘,进入对应下方ip地址端口,开启dhcp,实现终端自动获取ip
命令:
dhcp enable // 打开dhcp服务
ip pool a // 创建名为a的ip池塘

network 192.168.1.0 mask 24 //池塘ip地址范围 192.168.1.1-192.168.1.254
gataway-list 192.168.1.1 //池塘中所有ip对应网关为192.168.1.1
interface GigabitEthernet 0/0/0 //进入对应下放ip地址端口
dhcp select global //开启全局地址供DHCP客户端使用

成功实现自动获取ip地址:

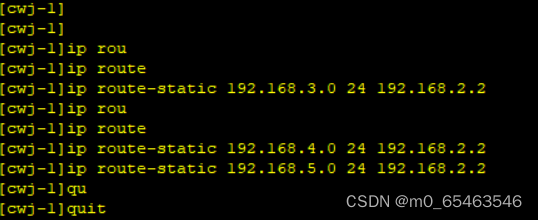

写静态路由
命令:
ip route-static 192.168.3.0 24 192.168.2.2 //对于1.0范围终端而言,要访问3.0范围内终端,目标ip地址范围为3.1-3.254,下一跳为2.2
ip route-static 192.168.1.0 24 192.168.2.1//既然去1.0范围的路由有了,那么顺其自然从3.0回1.0的路由也要有,不然出去就回不来了

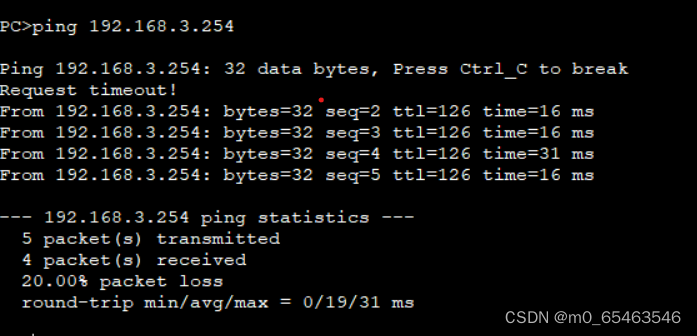

路由表写好,实现访问通信(即ping通对方)

这是一篇来自小白的分享,如有不妥之处可以在留言区留言,欢迎大家一起交流、一起学习!
