项目组提了一个需求，要用CPLD做一套风扇的控制逻辑，在BMC挂掉或者未启动的时候接管风扇的控制，于是研究了一下风扇的控制逻辑。

1、接口

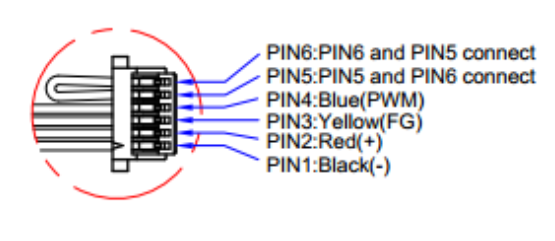

一般服务器或交换机上的风扇接口都会走以下几种信号：（1）POWER；（2）GND；（3）PWM；（4）TACH/FG；（5）LED。

(1)（2）POWER、GND：风扇上一般都是12V供电的，红线接12V，黑线接GND。不过也有风扇是正负54V供电的，为了获取更强的驱动能力。

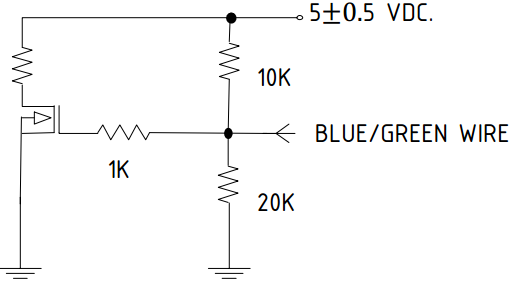

（3）PWM：风扇的转速控制一般是通过PWM来控制的，频率一般为25K到50K，占空比从10%到100%可调。PWM引脚的输入匹配电路如下图所示。从图中可以看出在风扇内部事实上是将输入端电平匹配到了3.3V，因此默认情况下风扇都是满速转的。关于PWM对风扇的控制，笔者猜测应该是通过PWM控制内部MOS的开关来调节风扇的输入电压，类似于开关电源的方法来控制输入给电机的电压值，电压越高对应的转速越快。

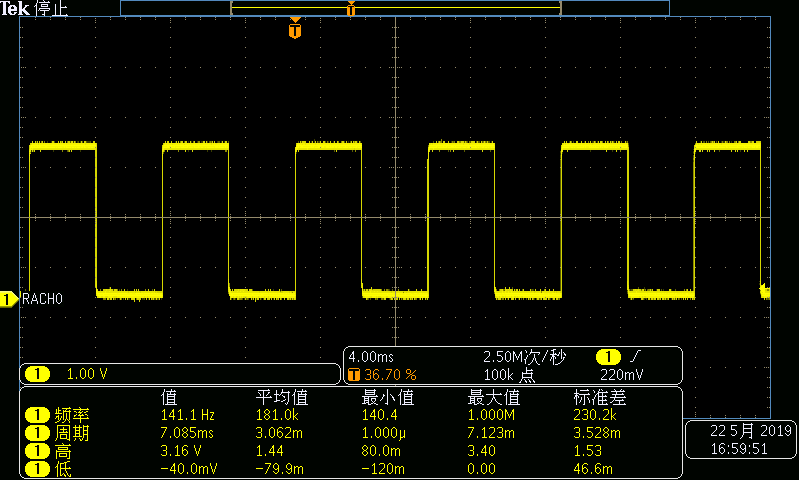

（4）TACH信号：全称是tachometer，转速表的意思，一些说明书里也被称为FG（Frequency Generator）信号。Tach信号输出的是一个频率可变的方波信号。其原理是，在风扇转子旁边布置了一个霍尔传感器，当电机转动的时候，电机的转子的磁体经过霍尔传感器时，输出一个高电平，经过信号处理后输出一个方波。方波的2个周期的时间就是电机转子转动一圈的时长。因此，电机转速rpm=freq*60/2。

另外，对于BMC来说，其读取风扇转速的原理是使用24M的频率进行采样，设置一个计数器，每一个时钟周期会对计数器+1，直到计满2个周期后，将计数器的值保存在一个名叫TachoValue的寄存器里，然后进程通过读取该寄存器的值即可通过换算获取风扇的转速。

换算公式是RPM=24M*60/(2*TachoValue*TachoClkDivision)
