一、绘制基本图形对象

1、几个基本常用的命令 1.1、 鼠标操作

通常情况下左键代表选择功能，空格和回车代表确定，结束命令。但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

在CAD中从左往右框选是窗口模式，图形所有顶点和边界完全在矩形选框范围内才会被选中；从右往左框选是交叉模式，图形有任意一个顶点和一条边界在矩形选框范围内就会被选中。

1.2、 Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。 1.3、 撤销放弃操作：cad支持无限次撤销操作，单击撤销按钮或输入u,回车。(保存过的图形除外) 1.4、AutoCAD中， 空格键和 鼠标“右键-确定”等同 回车键，都是确认命令，经常用到。 1.5、经常查看命令区域的提示，按提示操作。 2、绘制图形

这里就不做过多介绍了，主要就是直线、多段线、圆、多边形、样条曲线等，大家自行结合命令提示栏即可，不难。

二、图形对象的修改

常用的有： 1、删除：符合windows操作，Del键最方便。或者是E 2、复制：是把一个或多个对象复制到指定的位置，也可以将一个对象连续复制。快捷键：CO。 3、移动：快捷键： M。操作与“复制”相同，与复制功能不同的是，复制是多了一个对象，移动只是改变了对象的位置。 4、修剪：快捷键：TR。可以按指定的边界剪切不需要的部分。单击修剪工具或输入TR，提示选择对象，选择边界对象，单击右键，提示选择对象，左键单击选择剪切后不需要的那部分，单击右键，确定。 5、延伸：快捷键：EX。用于把延伸对象精确的延伸到目标边界上。操作与剪切相同。这两个命令的特点是：都是先选择目标界限对象，再选择被修改的对象。

三、对象捕捉

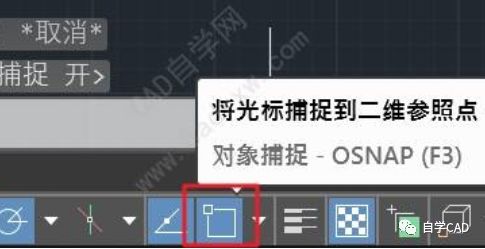

快捷键os进行设置

或shift+鼠标右键

前提对象捕捉要打开哦。

四、正交模式

正交模式是绘图时常用的工具之一，快捷键：F8。可以利用绘制直线时，键入F8测试。

五、图层模式

图层是就像一张张透明的硫酸纸，为了更好管理所有的对象，每张上面分别画着墙、柱子、梁等不同类别的对象。为了避免图形太复杂，选择错误。可以从中把不需要看到的这一张先抽出来，也就是关闭。同样也可以锁定、冻结或者设置不同的颜色等等。快捷键：LA

六、识图缩放命令

1、 实时平移：快捷键：P。单击或输入P，回车，或者按下3D鼠标的滚动键，鼠标会变成像手一样的图标，按下鼠标左键拖动，平移图形。 2、 实时缩放：利用3D鼠标的滚动键滚动可以实现实时缩放。也可以单击，前后移动鼠标实时缩放。 3、 窗口缩放：单击窗口缩放，按下鼠标左键拖动框选需要缩放的区域。 4、 缩放到上一次：单击，视图将恢复到上一个缩放的视图。 5、 范围缩放：单击，系统将所有图形全部显示在屏幕上，并最大限度充满整个屏幕。
