1.数模编程 ，数模坐标旋转从新定位与CMM机床坐标一致
2.批量件使用了夹具坐标重复测量功能 夹具坐标C001

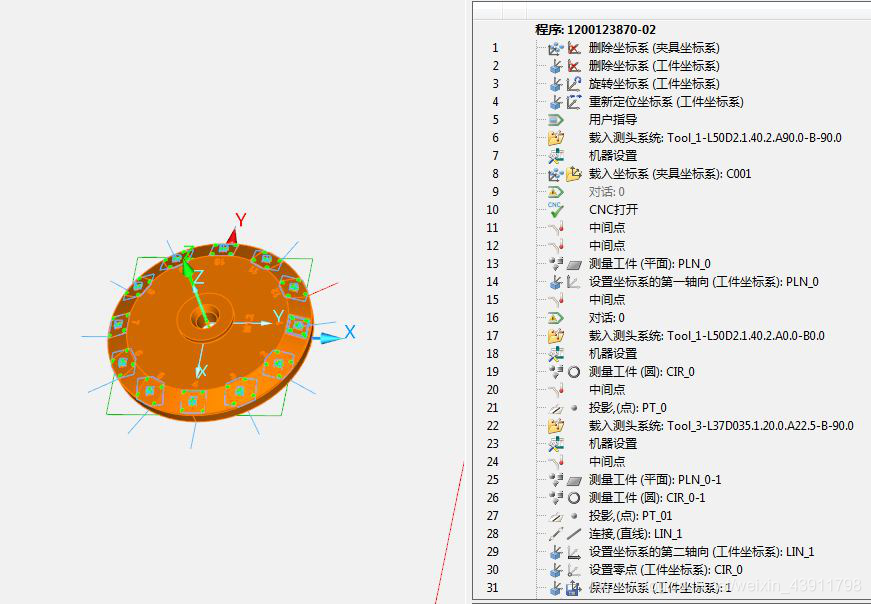

3.面线点建工件坐标法 ，工件B基准测针从下往上反向测量面：PLN-0建第一轴向坐标-Z、Z零点， 工件A基准测量圆:CIR-0投影到工件B基准面投影点：PT-0，小斜面测量面：PLN-0-1，小孔测量圆参照小平面：PLN-0-1，
测量工件圆：CIR-0-1，投影到B基准面投影点：PT-01 ，连接（直线）：LIN1 设置第二轴向 X .设置坐标零点：CIR-0, 保存坐标系 。

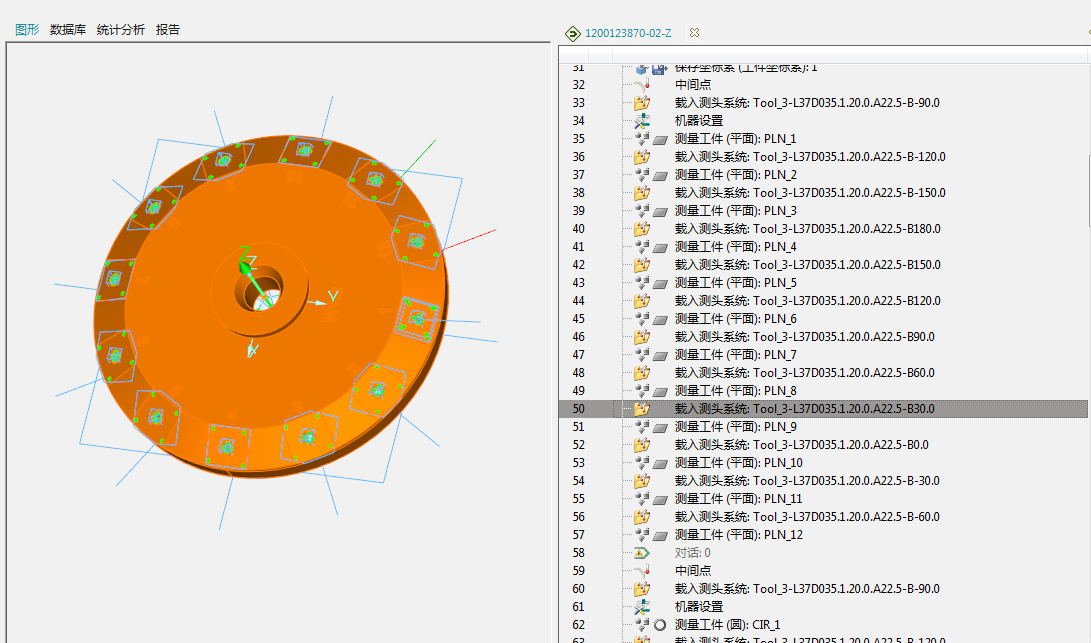

4.测针球径0.7，测量12个小斜面与B基准角度为25度测针角度A22.5，参照对应的小斜面测量1.2 小孔均分角度为30度 ，
6.

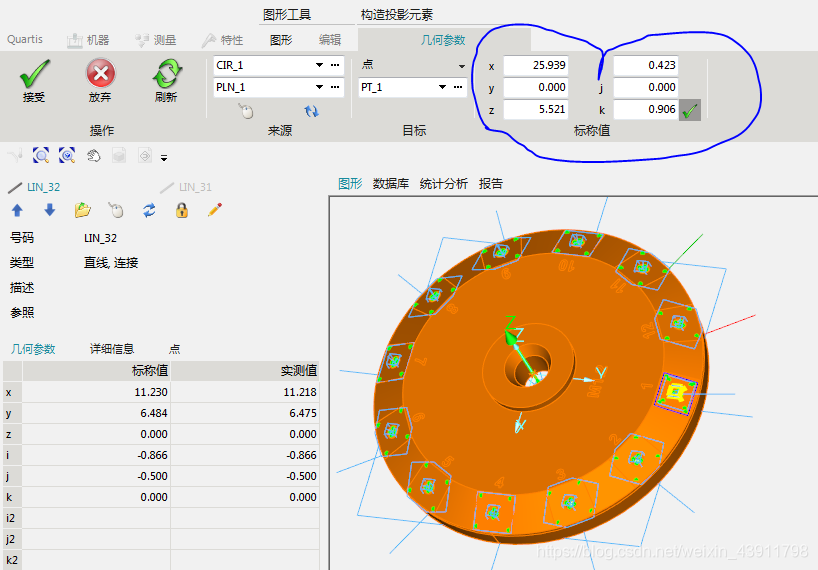

8.12个小孔投影到对应的小斜面上PT-1 ----PT12 标称值未做人为修改为系统自动链入,

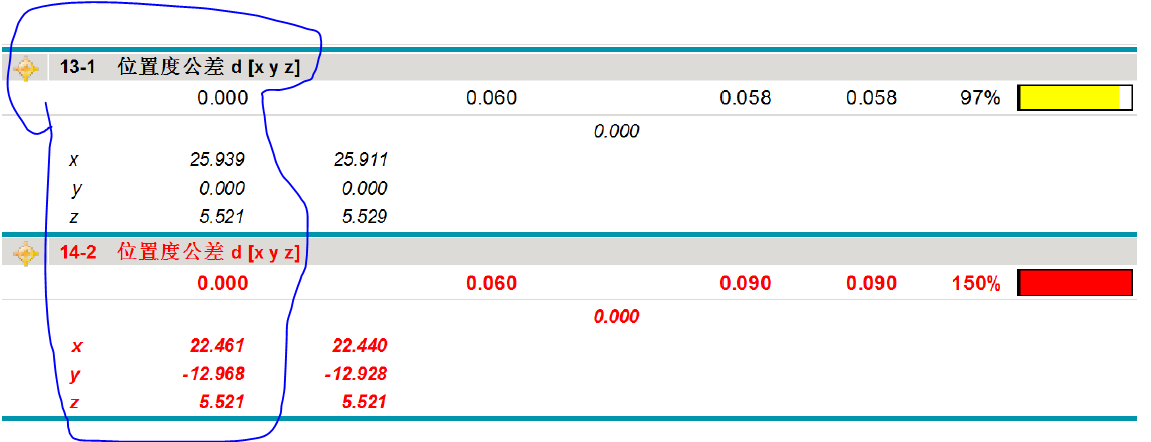

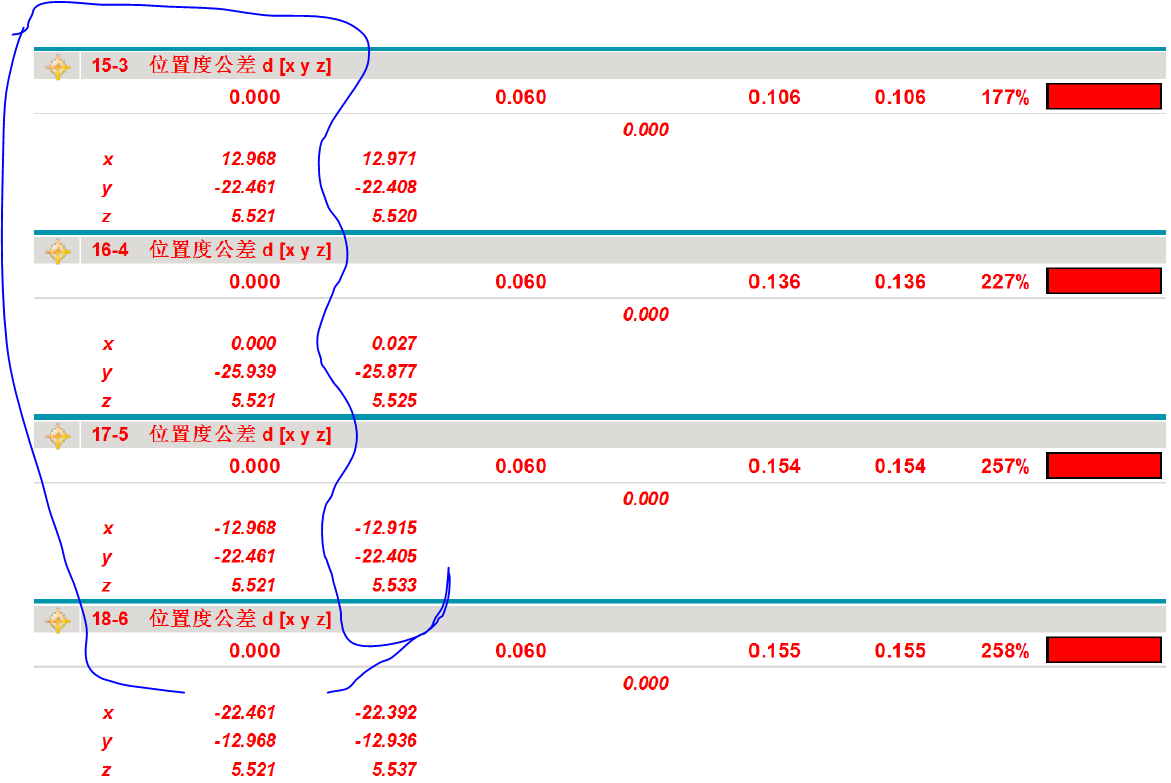

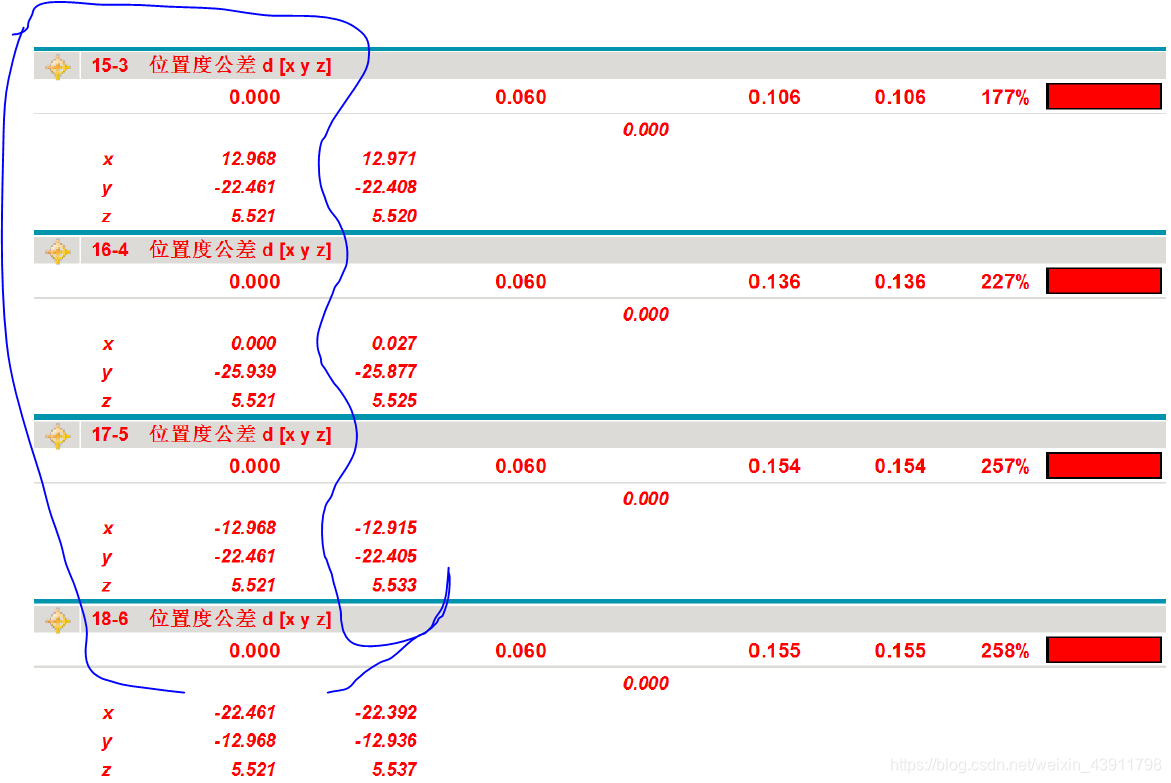

9.PT-1 ----PT12 点 评价位置度 标称值为零件数模实测值XYZ ，
