软件基本操作
- Ctrl+鼠标左键：旋转，旋转中心为视图中点
- Ctrl+鼠标滚轮：放大，缩小
- Ctrl+鼠标右键：平移
常用快捷键
| F2 | F11 | F12 | |
|---|---|---|---|
| 作用 | 删除 | comp 设置 | automesh |
| 加 shift | 删点 | 移动 | 平滑单元 |

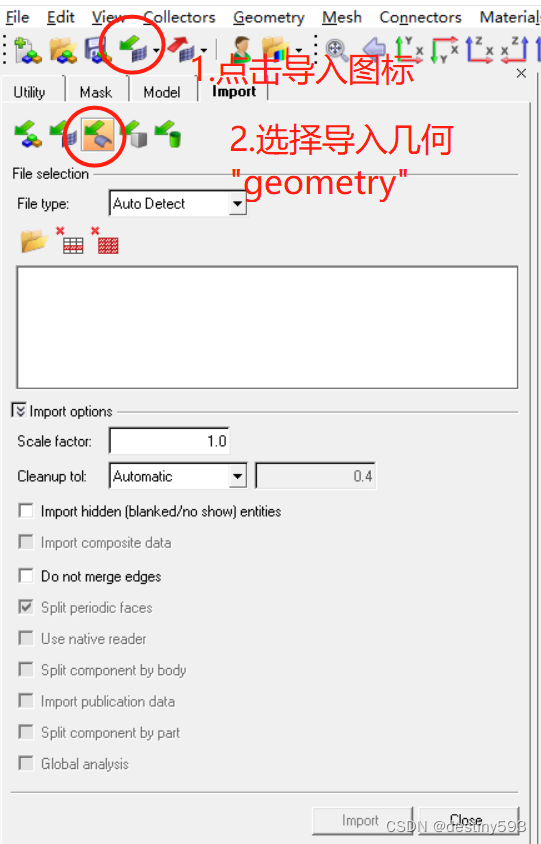

几何导入
HyperMesh 并不适合用来建模，一般选择其他建模软件，如 SolidWorks、SpaceClaim 等。
导入时建议选择 STEP、IGES 等格式。
将外部模型导入到 HyperMesh 之后，首先检查单位是否正确。
几何处理
1、表面定义
2、拓扑定义
拓扑（Topology）：描述曲面间的连接关系
- 曲面间的连接关系是由关联于各自曲面（Surface）的边（Edge）之间的连接关系确定的
- 如果一个边同时与两个或两个以上的曲面相关联，则称这些曲面在这个边处是连续的
- 边（Surface Edges）的分类、命名和着色方式是由连接关系决定的

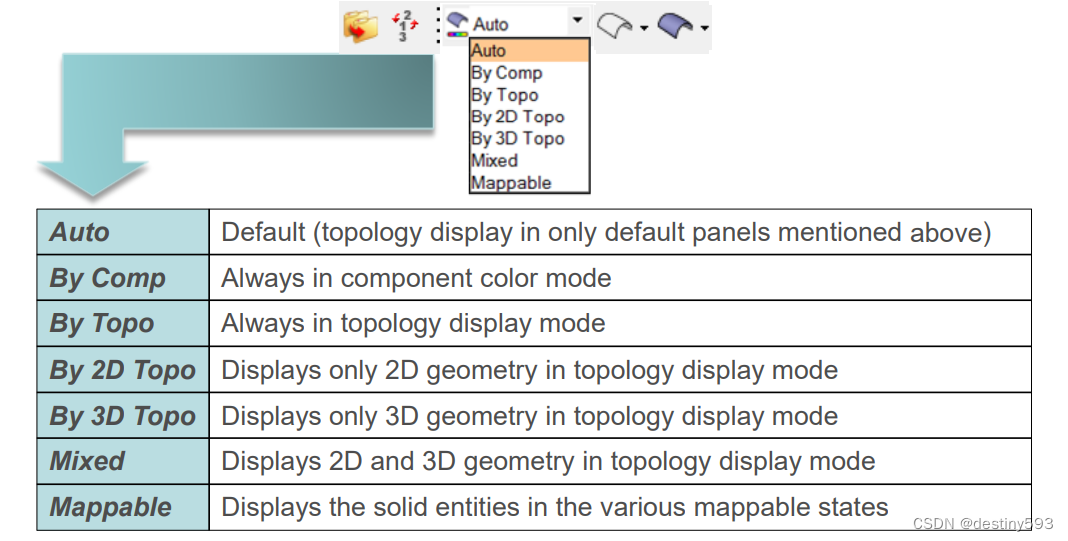

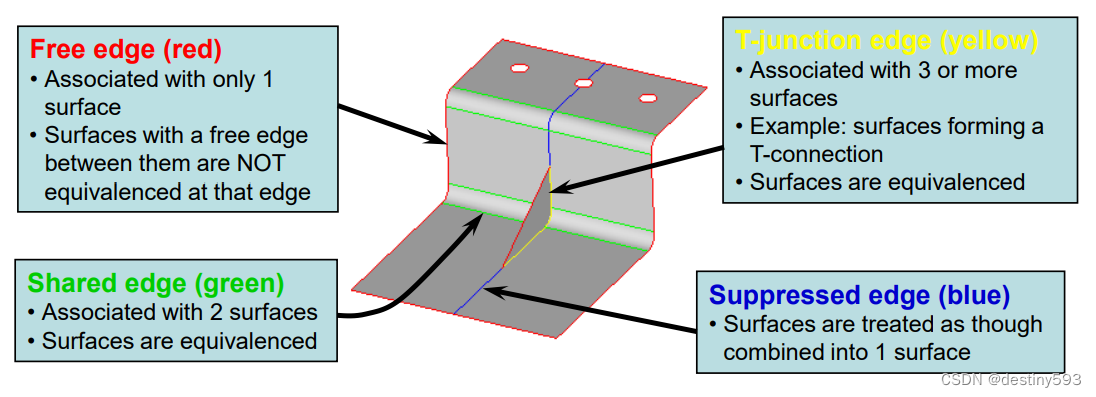

3、拓扑显示
4、拓扑修复
拓扑修复包括修复相邻曲面之间的连接错误，可能的错误有以下 3 种：
- 相邻曲面间未连接（自由边的存在）
- 重复曲面
- 曲面缺失
5、修复流程
- 弄清楚理想的曲面连接关系是怎样的
- 观察当前拓扑显示的颜色（自由边、共享边、T 型边）
- 找出导致拓扑错误的原因
- 使用 HyperMesh 中的工具进行快速而有效的修复
6、修复工具
7、拓扑修复技巧
- 了解模型的尺寸和比例，确定全局单元尺寸
- 根据已确定的全局单元尺寸设置几何清理容差
- 几何清理容差指定了间隙的最大尺寸
- 容差若大于全局单元尺寸的 15% ~ 20% 会引起明显的网格扭曲
- 在处理模型各个曲面时，可设置不同的容差值
- 使用拓扑显示来确定哪些曲面需要清理
- 使用 equivalence 一次性合并尽可能多的自由边对，保证曲面不会变形过大
- 使用 toggle 逐个合并删除的自由边对。若需要更多的控制，使用 replace 功能
- 使用 find duplicates 检查重复曲面并删除它们
- 使用 filler surface 重新创建缺失曲面
8、几何修复例子
方法一
- 导入需要修复的几何模型
- 更改拓扑显示样式为 By 2D Topo

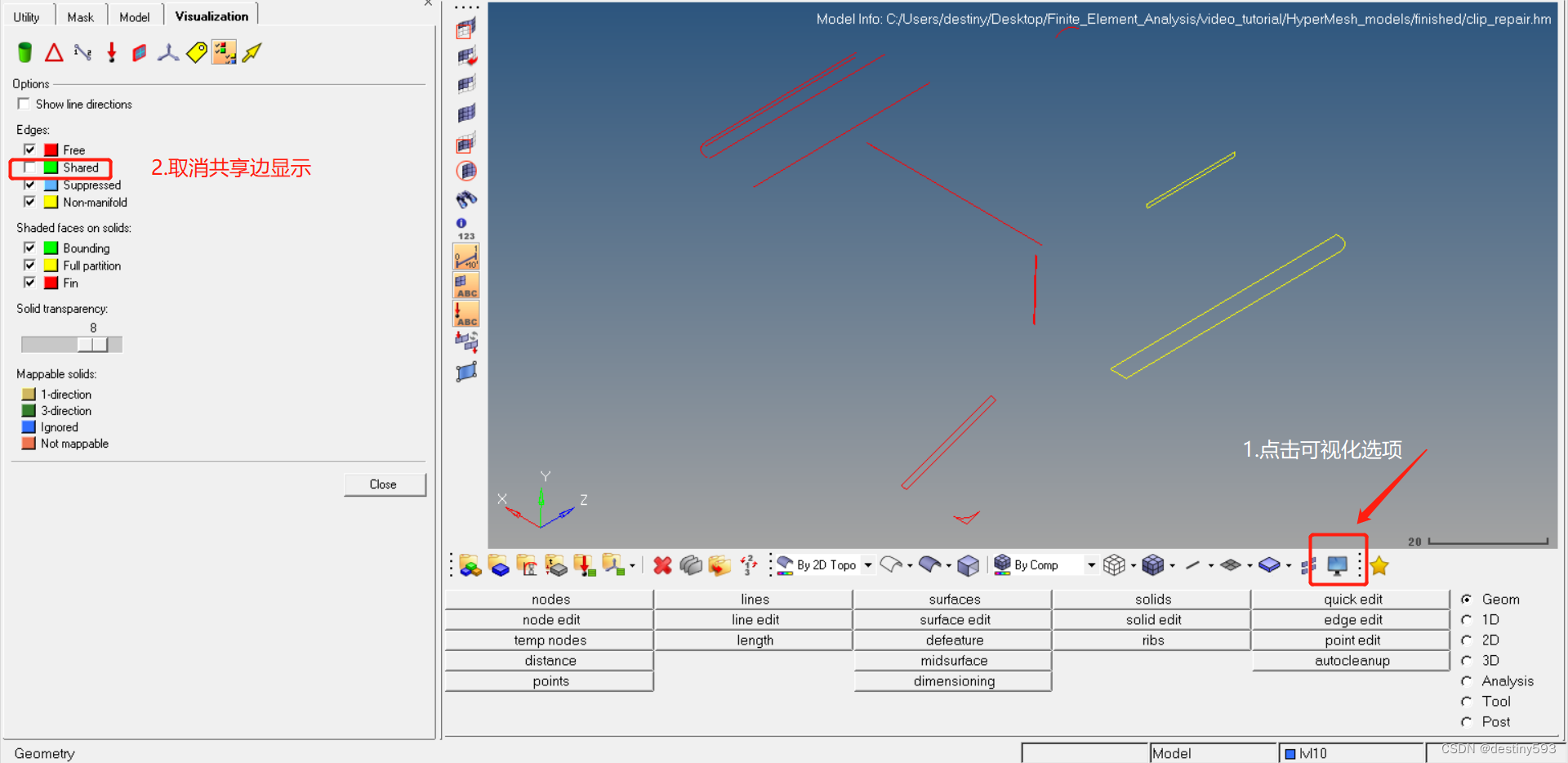

- 打开可视化选项 Visualization Options ，取消勾选共享边显示 Shared，此时视图中只显示自由边（Free）、压缩边（Suppressed）、T 型边（Non-manifold），方便查看需要修复的部分

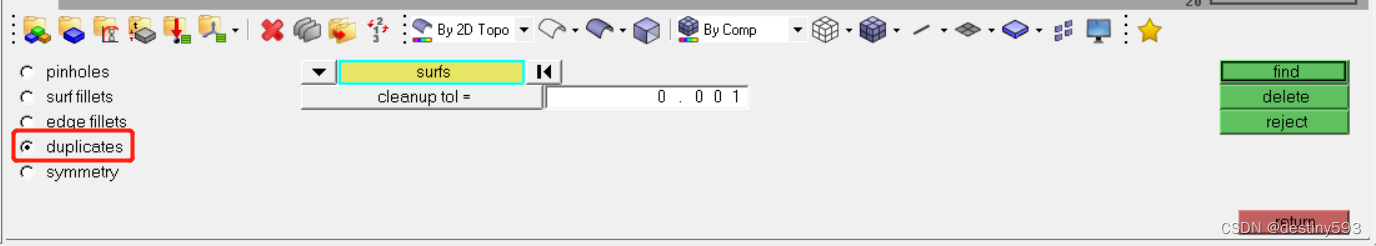

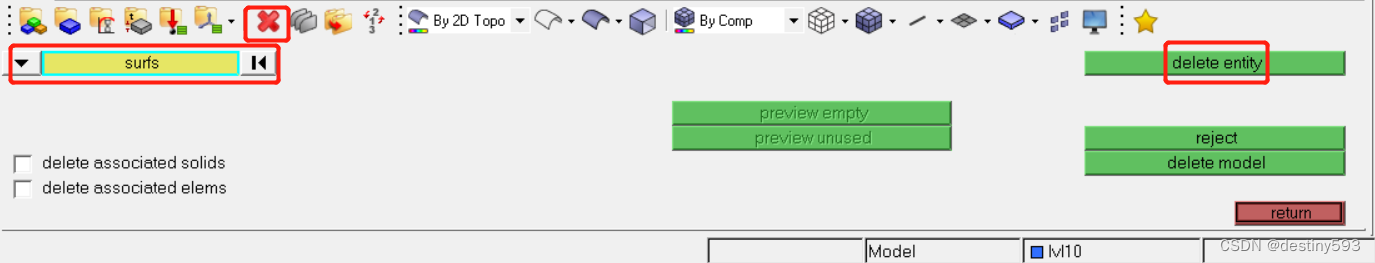

- 清理重复曲面：Geom → defeature → duplicates，选择所有显示的曲面，设置清理容差 cleanup tol，点击 find ，然后进行删除 delete

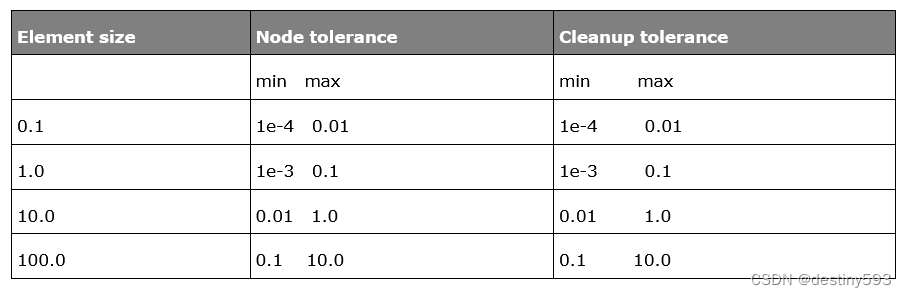

- 清理容差的参考值：容差的大小根据网格单元尺寸而定
- 自由边处理

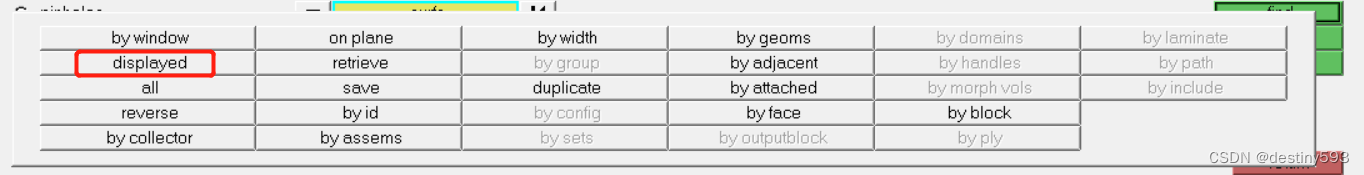

- 方法一：Geom → edge edit → equivalence → surfs (dispalyed) ，设置清理容差 cleanup tol，点击 equivalence

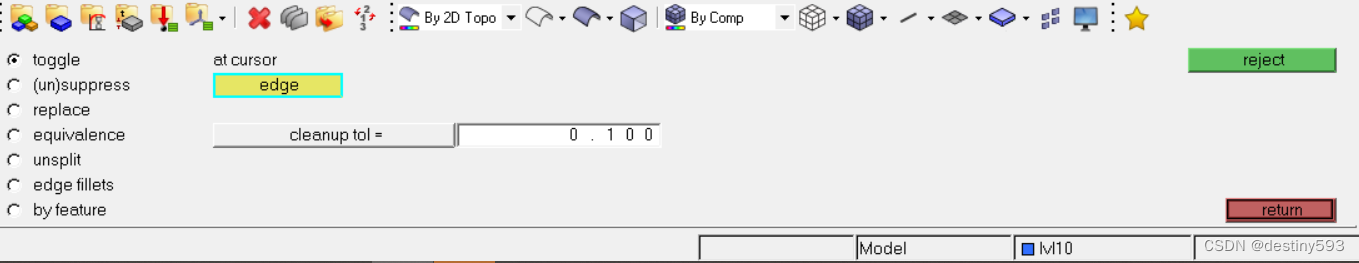

- 方法二：选择 toggle，设置容差，选择需要保留的曲线

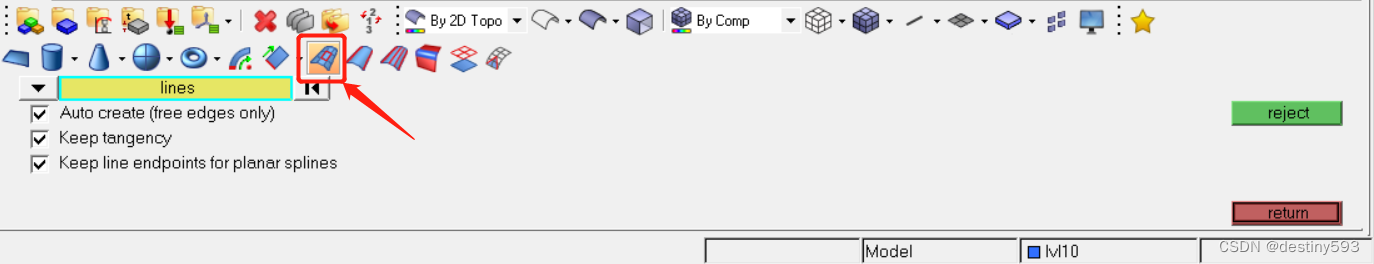

- 缺失曲面处理：Geom → surfaces，选择 Spline/Filler ，选择需要创建的曲面
- 重复曲面处理：Geom → surface edit → trim with surfs/plane，选择互相切割的曲面，点击 trim 。 删除切割下来的曲面。

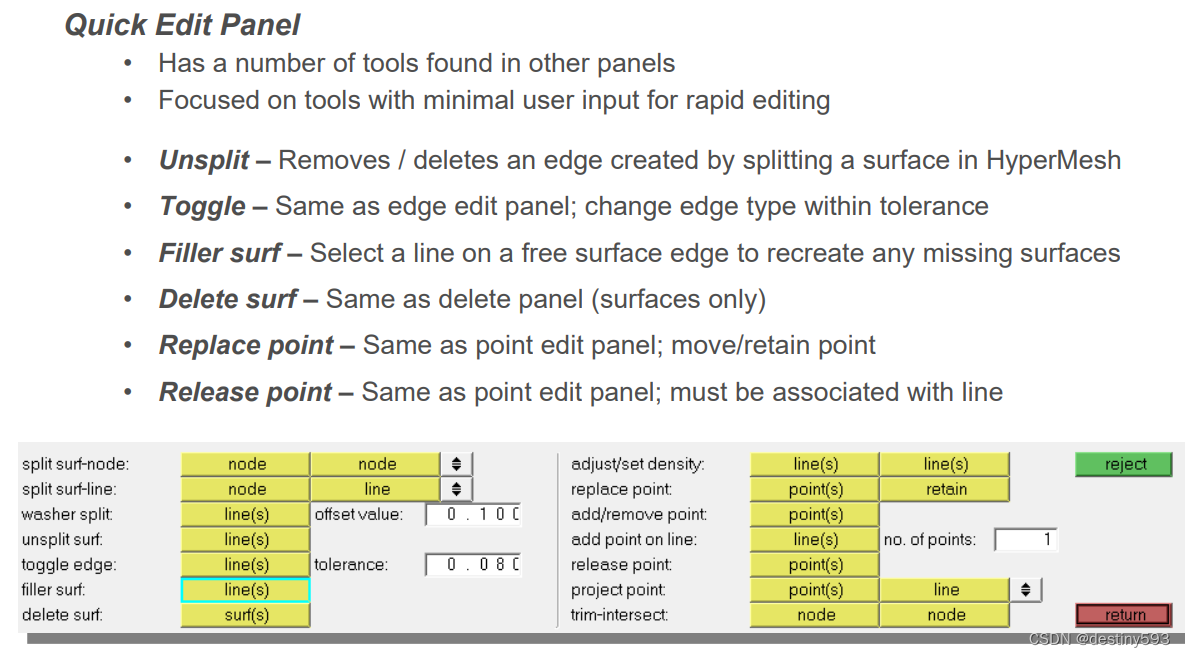

方法二：使用 quick edit 处理
- Geom → quick edit，或者快捷键 F11 进入 quick edit 界面。
- 重复曲面，选择 delete surf
- 缺失曲面，选择 filler surf
