一、概述

多数组装电脑的门店打着电脑维修，一般硬件维修方法有二：

一转手给有维修实力的芯片级维修门店，从中赚取一定的差价，即通常说得芯片级维修。

二就是下面的方法板级维修，就是换板啦，这样商家收益会高出不少，即通常说得板级维修。

写起来有些复杂，做起来比较简单。以我多年业余帮别人修电器的经验，心细+心细+百度就OK了。

1、有一定的动手能力者，胆大心细。

2、线路板上有明显损坏，如下图，都被烧黑了。

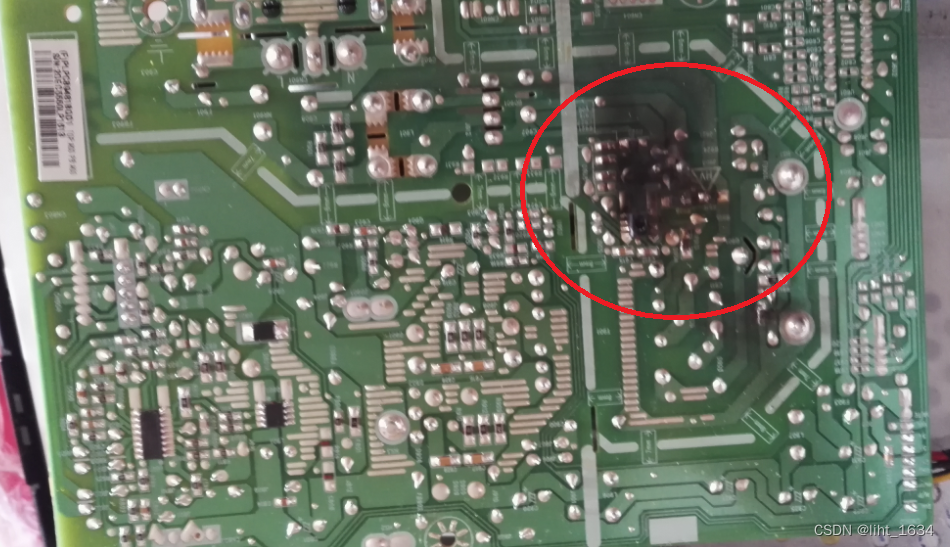

图1 电源板反面

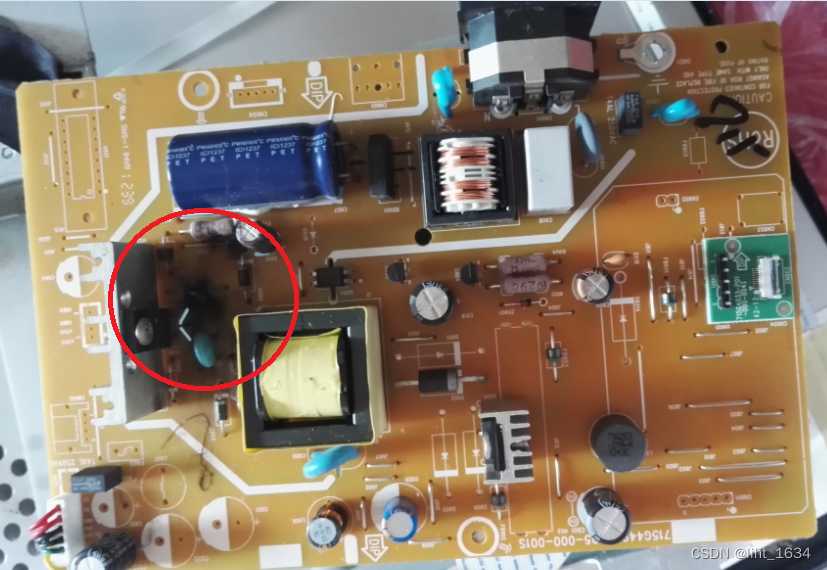

图2 电源板正面

1）先用电吹风吹显示器四周，让前后盖之间变松。

2）从下部用小一字头翘，再到两边，上边轻轻一抬就下来了，都是卡扣式的。这样拆出来再装回去就不会破坏原来的美观度，翘痕在下部看不到。

1）将固定电源板的螺丝拆下。

--------------------------

2）用手轻轻的拨起翻盖式10PIN软排线座（不能用蛮力，这里很容易坏），如下图。

图3

--------------------------

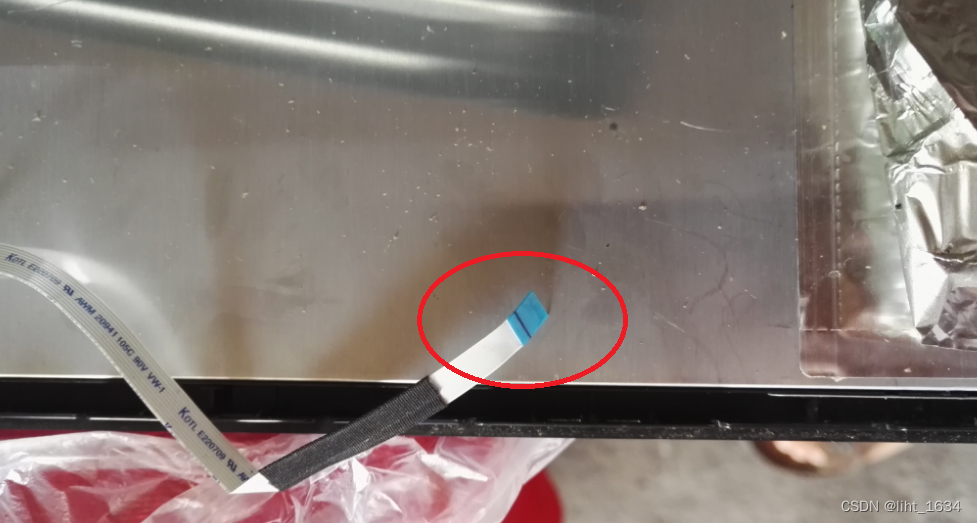

3）拔出10PIN软排线。

图4

--------------------------
4）将如下图的串口紧固螺丝和显示器驱动板固定螺丝旋下，脱出显示器驱动板。

图5

--------------------------

5）驱动板如图6的位置拔出电源板上的插头，电源板被完全脱出。

图6

图7

--------------------------
6）找出电源板的板号。

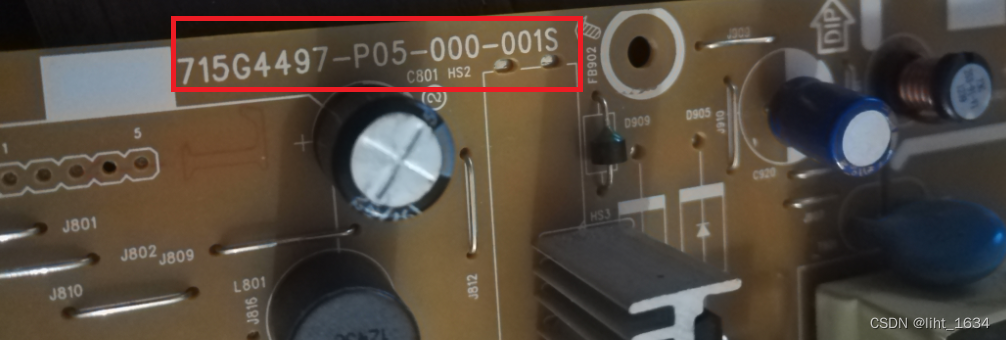

图8 板号

--------------------------
7）上万能某宝搜索，加上运费共计24块，真得很便宜。

自己维修可能都不止这个价，而且还要找电路原理图动手修，还停费时间。和店家联系一下，要求测试好。

怎么拆就怎么装啦。
