canal监听mysql实践

canal是用java开发的基于数据库增量日志解析，提供增量数据订阅&消费的中间件。目前，canal主要支持了MySQL的binlog解析，解析完成后才利用canal client 用来处理获得的相关数据。（数据库同步需要阿里的otter中间件，基于canal）。使用场景包括：

1.缓存更新

2.异步数据库或者同步到关系型数据库的中间媒介

canal介绍及工作原理

基于日志增量订阅&消费支持的业务：

1. 数据库镜像
2. 数据库实时备份
3. 多级索引 (卖家和买家各自分库索引)
4. search build
5. 业务cache刷新
6. 价格变化等重要业务消息

这里也介绍了业务cache刷新和价格变化等重要数据变更消息的监听。

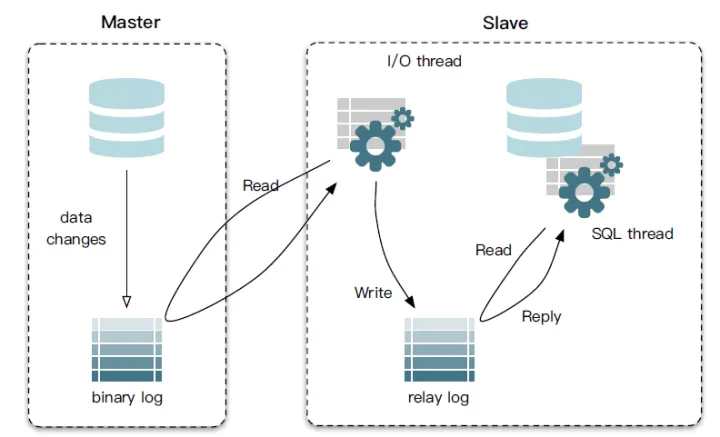

Canal原理相对比较简单：

1. canal模拟mysql slave的交互协议，伪装自己为mysql slave，向mysql master发送dump协议
2. mysql master收到dump请求，开始推送binary log给slave(也就是canal)
3. canal解析binary log对象(原始为byte流)

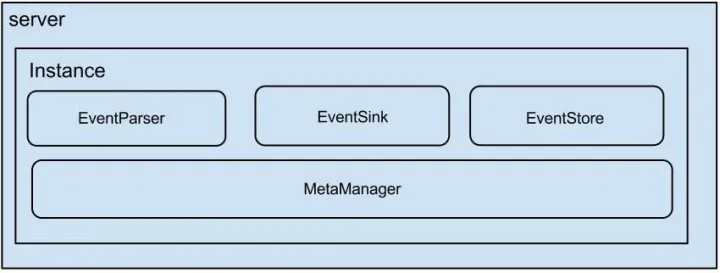

Canal架构及工作原理

1. server 代表一个 canal 运行实例，对应于一个 jvm
2. instance 对应于一个数据队列 （1个 canal server 对应 1…n 个 instance )
3. instance 下的子模块

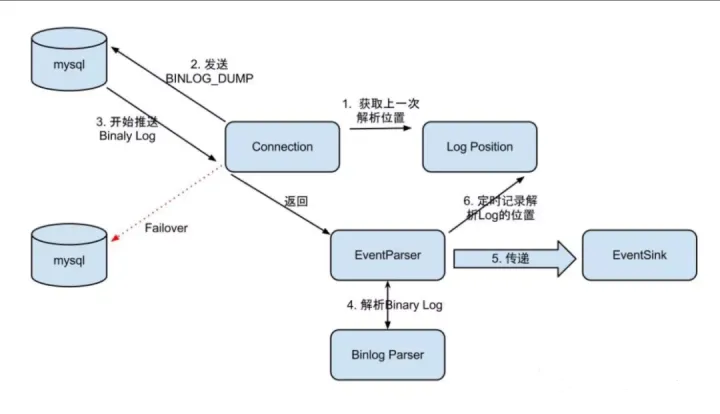

4. eventParser: 数据源接入，模拟 slave 协议和 master 进行交互，协议解析
5. eventSink: Parser 和 Store 链接器，进行数据过滤，加工，分发的工作
6. eventStore: 数据存储
7. metaManager: 增量订阅 & 消费信息管理器


• EventSink起到一个类似channel的功能，可以对数据进行过滤、分发/路由(1:n)、归并(n:1)和加工。EventSink是连接EventParser和EventStore的桥梁。
• EventStore实现模式是内存模式，内存结构为环形队列，由三个指针(Put、Get和Ack)标识数据存储和读取的位置。
• MetaManager是增量订阅&消费信息管理器，增量订阅和消费之间的协议包括get/ack/rollback，分别为：
• Message getWithoutAck(int batchSize)，允许指定batchSize，一次可以获取多条，每次返回的对象为Message，包含的内容为：batch id[唯一标识]和entries[具体的数据对象]
• void rollback(long batchId)，顾名思义，回滚上次的get请求，重新获取数据。基于get获取的batchId进行提交，避免误操作
• void ack(long batchId)，顾名思议，确认已经消费成功，通知server删除数据。基于get获取的batchId进行提交，避免误操作

docker canal搭建

先在Docker Hub中下载canal-server镜像

docker pull canal/canal-server:latest

先启动Canal,用于复制properties配置文件

讯享网docker run -p 11111:11111 --name canal -d canal/canal-server:latest

初次启动Canal镜像后，将instance.properties文件复制到宿主机，用于后续挂载使用

docker cp canal:/home/admin/canal-server/conf/example/instance.properties /mydata/canal/conf/

修改instance.properties，该文件主要配置监听的mysql实例

讯享网 mysql serverId , v1.0.26+ will autoGen # canal.instance.mysql.slaveId=0 # enable gtid use true/false 未开启gtid主从同步 canal.instance.gtidon=false # position info 在同一宿主机内 若有主从数据库，填写主数据库地址 canal.instance.master.address=172.17.0.1:3306 #需要读取的起始的binlog文件 不填写的话默认应该是从最新的Binlog开始监听 canal.instance.master.journal.name= #需要读取的起始的binlog文件的偏移量 canal.instance.master.position= #需要读取的起始的binlog的时间戳 canal.instance.master.timestamp= canal.instance.master.gtid= # rds oss binlog canal.instance.rds.accesskey= canal.instance.rds.secretkey= canal.instance.rds.instanceId= # table meta tsdb info canal.instance.tsdb.enable=true #canal.instance.tsdb.url=jdbc:mysql://127.0.0.1:3306/canal_tsdb #canal.instance.tsdb.dbUsername=canal #canal.instance.tsdb.dbPassword=canal # 从数据库地址 主备切换时使用 #canal.instance.standby.address = #canal.instance.standby.journal.name = #canal.instance.standby.position = #canal.instance.standby.timestamp = #canal.instance.standby.gtid= # username/password canal.instance.dbUsername=canal canal.instance.dbPassword=canal canal.instance.connectionCharset = UTF-8 # enable druid Decrypt database password canal.instance.enableDruid=false #canal.instance.pwdPublicKey=MFwwDQYJKoZIhvcNAQEBBQADSwAwSAJBALK4BUxdDltRRE5/zXpVEVPUgunvscYFtEip3pmLlhrWpacX7y7GCMo2/JM6LeHmiiNdH1FWgGCpUfircSwlWKUCAwEAAQ== # table regex canal.instance.filter.regex=.*\\..* # table black regex 不需要监听的名单 canal.instance.filter.black.regex=mysql\\..*,sys\\..*,performance_schema\\..*,information_schema\\..* # table field filter(format: schema1.tableName1:field1/field2,schema2.tableName2:field1/field2) #canal.instance.filter.field=test1.t_product:id/subject/keywords,test2.t_company:id/name/contact/ch # table field black filter(format: schema1.tableName1:field1/field2,schema2.tableName2:field1/field2) #canal.instance.filter.black.field=test1.t_product:subject/product_image,test2.t_company:id/name/contact/ch # mq config 默认的sql存储队列 canal.mq.topic=example # dynamic topic route by schema or table regex #canal.mq.dynamicTopic=mytest1.user,topic2:mytest2\\..*,.*\\..* canal.mq.partition=0 # hash partition config #canal.mq.enableDynamicQueuePartition=false #canal.mq.partitionsNum=3 #canal.mq.dynamicTopicPartitionNum=test.*:4,mycanal:6 #canal.mq.partitionHash=test.table:id^name,.*\\..*

Canal为我们提供了canal.instance.filter.regex与canal.instance.filter.black.regex选项参数来过滤数据库表数据解析，类似黑白名单。常见例子有：
●所有表：.* or .\…
●canal schema下所有表：canal\…*
●canal下的以canal打头的表：canal\.canal.*
●canal schema下的一张表：canal\.test1
●多个规则组合使用：canal\…*,mysql.test1,mysql.test2 (逗号分隔)

修改canal.properties，该文件主要时配置canal server

 destinations 配置监听多数据实例的地方 单数据库监听的话这里配置example就可以 canal.destinations = example # conf root dir canal.conf.dir = ../conf # auto scan instance dir add/remove and start/stop instance canal.auto.scan = true canal.auto.scan.interval = 5 # set this value to 'true' means that when binlog pos not found, skip to latest. # WARN: pls keep 'false' in production env, or if you know what you want. canal.auto.reset.latest.pos.mode = false canal.instance.tsdb.spring.xml = classpath:spring/tsdb/h2-tsdb.xml #canal.instance.tsdb.spring.xml = classpath:spring/tsdb/mysql-tsdb.xml canal.instance.global.mode = spring canal.instance.global.lazy = false canal.instance.global.manager.address = ${canal.admin.manager} #canal.instance.global.spring.xml = classpath:spring/memory-instance.xml canal.instance.global.spring.xml = classpath:spring/file-instance.xml #canal.instance.global.spring.xml = classpath:spring/default-instance.xml # tcp, kafka, rocketMQ, rabbitMQ, pulsarMQ 选择的消费队列 canal.serverMode = tcp

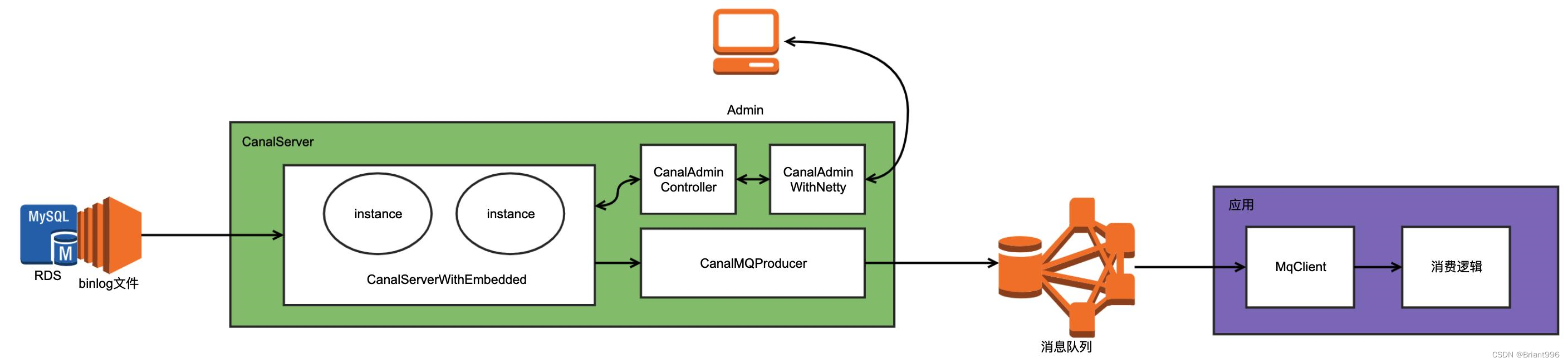

消费队列模式与Server-client模式一致，主要区别如下：

• 不需要CanalServerWithNetty，改为CanalMQProducer投递消息给消息队列
• 不使用CanalClient，改为MqClient获取消息队列的消息进行消费

这种模式相比于Server-client模式

• 下游解耦，利用消息队列的特性，可以支持多个客户端广播消费、集群消费、重复消费等



• 会增加系统的复杂度，增加一些延迟


  本地的instance.properties:容器的instance.properties 将容器的instance.properties配置文件挂载到宿主机，方便后续变更
  docker stop canal;docker rm canal; 重新生成容器
  docker run -p 11111:11111 --name canal -v /mydata/canal/conf/instance.properties:/home/admin/canal-server/conf/example/instance.properties -d canal/canal-server:latest

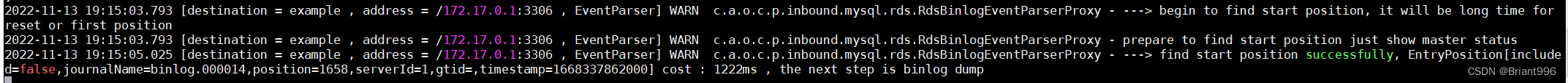

查看消费实例example的日志可以看出canal监听的binlog位置正好是连接时的binlog位置，前提是未指定了Binlog的位置。客户端开始连接后便可以从指定位置开始消费增量的binlog。binlog-format=ROW # 选择 ROW 模式.

java客户端实例消费

1.引入pom文件

 <!--canal--> <dependency> <groupId>com.alibaba.otter</groupId> <artifactId>canal.client</artifactId> <version>1.1.5</version> </dependency> <!-- Message、CanalEntry.Entry等来自此安装包 --> <dependency> <groupId>com.alibaba.otter</groupId> <artifactId>canal.protocol</artifactId> <version>1.1.5</version> </dependency>

2.application.yml配置文件canal

canal: serverAddress: 42.192.183.193 serverPort: 11111 instance: #多个instance - example

对应的properties文件

@Component @ConfigurationProperties(prefix = "canal") @Data public class CanalInstanceProperties {
    / * canal server地址 */ private String serverAddress; / * canal server端口 */ private Integer serverPort; / * canal 监听实例 */ private Set<String> instance; }

3.监听数据库变动代码

@Component @Slf4j public class MysqlDataListening {
    private static final ThreadFactory springThreadFactory = new CustomizableThreadFactory("canal-pool-"); private static final ExecutorService executors = Executors.newFixedThreadPool(1, springThreadFactory); @Autowired private CanalInstanceProperties canalInstanceProperties; @PostConstruct private void startListening() {
    canalInstanceProperties.getInstance().forEach( instanceName -> {
    executors.submit(() -> {
    connector(instanceName); }); } ); } / * 消费canal的线程池 */ public void connector(String instance){
    CanalConnector canalConnector = CanalConnectors.newSingleConnector( new InetSocketAddress(canalInstanceProperties.getServerAddress(), canalInstanceProperties.getServerPort()), instance, "", ""); canalConnector.connect(); //订阅所有消息 canalConnector.subscribe(".*\\..*"); // canalConnector.subscribe("test1.*"); 只订阅test1数据库下的所有表 //恢复到之前同步的那个位置 canalConnector.rollback(); for(;;){
    //获取指定数量的数据，但是不做确认标记，下一次取还会取到这些信息。 注：不会阻塞，若不够100，则有多少返回多少 Message message = canalConnector.getWithoutAck(100); //获取消息id long batchId = message.getId(); int size = message.getEntries().size(); if (size == 0 || batchId == -1) {
    try{
    Thread.sleep(1000); } catch (InterruptedException ignored) {
    } } if(batchId != -1){
    log.info("instance -> {}, msgId -> {}", instance, batchId); printEnity(message.getEntries()); //提交确认 canalConnector.ack(batchId); //处理失败，回滚数据 //canalConnector.rollback(batchId); } } } private void printEnity(List<CanalEntry.Entry> entries) {
    for (CanalEntry.Entry entry : entries) {
    if (entry.getEntryType() == CanalEntry.EntryType.TRANSACTIONBEGIN || entry.getEntryType() == CanalEntry.EntryType.TRANSACTIONEND) {
    continue; } CanalEntry.RowChange rowChange = null; try{
    // 序列化数据 rowChange = CanalEntry.RowChange.parseFrom(entry.getStoreValue()); } catch (InvalidProtocolBufferException e) {
    e.printStackTrace(); } assert rowChange != null; CanalEntry.EventType eventType = rowChange.getEventType(); log.info(String.format("================>; binlog[%s:%s] , name[%s,%s] , eventType : %s", entry.getHeader().getLogfileName(), entry.getHeader().getLogfileOffset(), entry.getHeader().getSchemaName(), entry.getHeader().getTableName(), eventType)); if (rowChange.getEventType() == CanalEntry.EventType.QUERY || rowChange.getIsDdl()) {
    log.info("sql ------------>{}" ,rowChange.getSql()); } for (CanalEntry.RowData rowData : rowChange.getRowDatasList()) {
    switch (rowChange.getEventType()){
    //如果希望监听多种事件，可以手动增加case case UPDATE: printColumn(rowData.getAfterColumnsList()); printColumn(rowData.getBeforeColumnsList()); break; case INSERT: printColumn(rowData.getAfterColumnsList()); break; case DELETE: printColumn(rowData.getBeforeColumnsList()); break; default: } } } } private void printColumn(List<CanalEntry.Column> columns) {
    StringBuilder sb = new StringBuilder(); for (CanalEntry.Column column : columns) {
    sb.append("["); sb.append(column.getName()).append(" : ").append(column.getValue()).append(" update=").append(column.getUpdated()); sb.append("]"); sb.append(" "); } log.info(sb.toString()); }

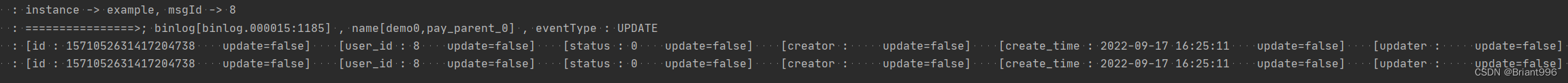

数据库变动效果

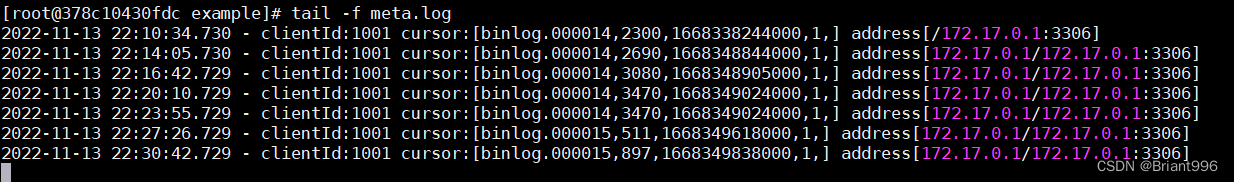

注意的问题canal client：为了保证有序性，一份实例(instance)同一时间只能由一个canal client进行get/ack/rollback操作，否则客户端接收无法保证有序。canal server 上的一个 instance 只能有一个 client 消费。clientId是固定的，Binlog文件落入文件保存。

由于保证了有序性，生产过快而消费慢的问题，如何解决消费堆积问题

其次在使用Canal自带客户端进行同步时需要自己手动调用get()或者getWithoutAck()进行拉取
拉取日志后进行同步只能一条一条处理，效率比较低
为了解决上面的问题打算在日志同步过程中引入MQ来作为中间同步，Canal支持RocketMQ和Kafka两种，最终选用Kafka来进行

总结

canal的原理是借助mysql主从复制的协议，模拟从数据库拉取增量Binlog日。canal通过Instance作为一个从数据库实例，客户端连接实例后有序消费增量的Binlog日志。有几点特别注意的是，一是canal的生产消费模型是一个带指针的数组，分别指向生产位置、消费位置和ack位置，来控制消费和生产的队列。二是Binlog的配置需要时row格式，canal的解析针对row格式做了适配。三是canal通过client竞争的方式保证消费时只有一个client消费，保证binlog的有序性。四是，生产端数据量大的时候canal会存在消费不及时的问题，存在一定延时性。性能分析时业务binlog入库到canal client拿到数据，基本可以达到10~20w的TPS。具体业务解析时肯定要低于这个，不过对于一般业务来说，已足够用。
