（一）下载安装Logsim 数字逻辑仿真软件
1.访问 Logisim 官网：http://www.cburch.com/logisim/
2.在主页上选择 “Download” 选项卡。
3.下载符合您操作系统的版本。目前，官网提供 Windows、Mac OS X 和 Linux 三个版本的下载链接。
4.根据操作系统类型进行安装。如果您是 Windows 用户，下载 .exe 文件并双击运行安装程序。如果您是 Mac OS X 用户，下载 .dmg 文件并按照说明进行安装。如果您是 Linux 用户，则根据您的发行版和架构选择对应的软件包，并通过包管理器进行安装
（二）在Logsim中设计一个1bit半加器电路，确保运算测试正确后，保存为子电路，文件名为half_adder.

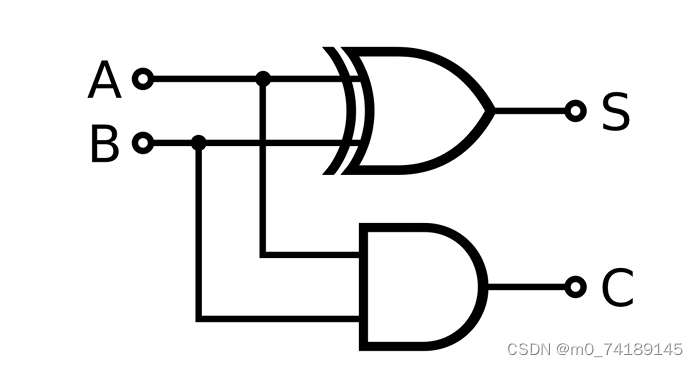

1. 半加器
半加器电路是指对两个输入数据位相加，输出一个结果位和进位，没有进位输入的加法器电路。 是实现两个一位二进制数的加法运算电路。s为输出，c为进位

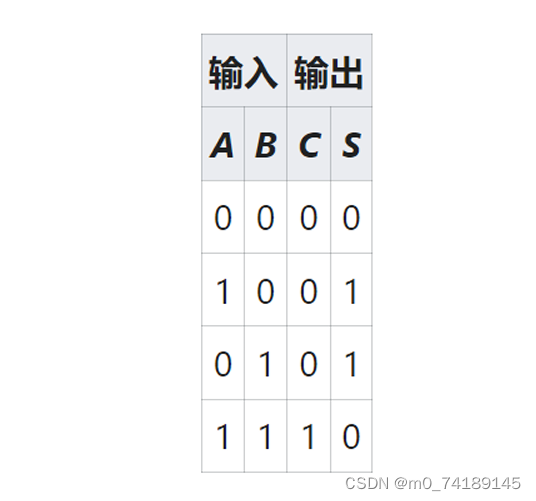

正值表如下

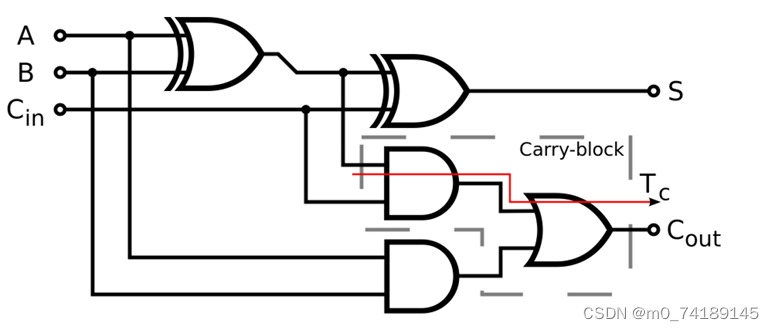

(三)在完成1bit半加器电路基础上，实现一个1bit全加器电路，保存为子电路，文件名为full_adder.
全加器英语名称为full-adder，是用门电路实现两个二进制数相加并求出和的组合线路，称为一位全加器。一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283

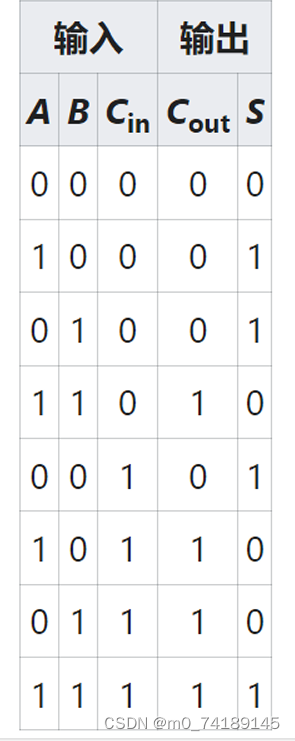

真值表如下

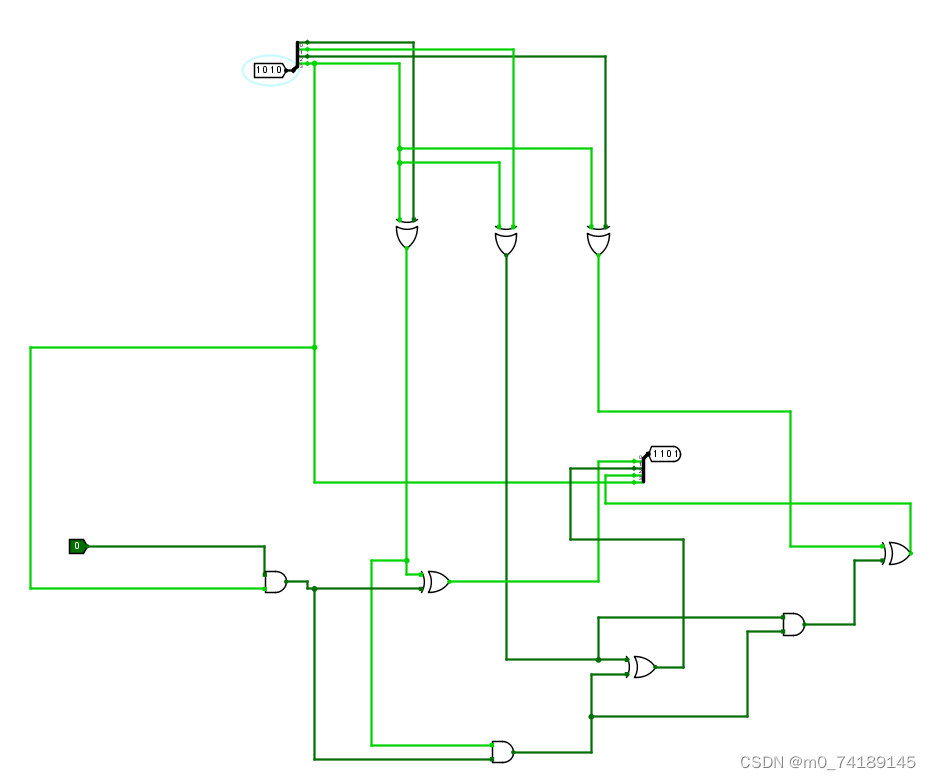

（四）理解全加器和二进制补码的原理，用Logsim设计实现一个4位二进制数的补码器电路，要求：当输入一个4位二进制数后，补码电路将输出对应的4位二进制补码
补码原理如下：
（1）正数与原码相同;
(2) 负数的补码，将其原码除符号位外的所有位取反（0变1，1变0，符号位为1不变）后加1。 同一个数字在不同的补码表示形式中是不同的。比如10进制数值-15的二进制原码是，其补码在8位二进制中是，然而在16位二进制补码表示中，不足位数要用符号位补全，也就是10001。
因为正数和负数的补码运算规则不一样，取决与输入二进制数的最高位（符号位）。从简单入手，你可以先只考虑输入为负数情况的补码运算。
补码运算中有一个加1运算，需要用全加器实现。 4位全加器可以用4个1位(bit)全加器级联得到。
如下：
（四）总结
通过对半加器和全加器的原理理解可以让我们学会对二进制补码的转换
