正弦量的向量表示

科技前沿 • • 阅读 56

正弦量的向量表示正弦量的相量表示 实质 用复数表示正弦量 复数表示形式 设 A 为复数 代数式 三角式 指数式 极坐标式 复数的模即为正弦量的幅值 或有效值 复数的辐角即为正弦量的初相角 注意 相量只是表示正弦量 而不等于正弦量 两者只有对应关系 正弦量是时间的函数

大家好，我是讯享网，很高兴认识大家。

正弦量的相量表示

实质：用复数表示正弦量

复数表示形式

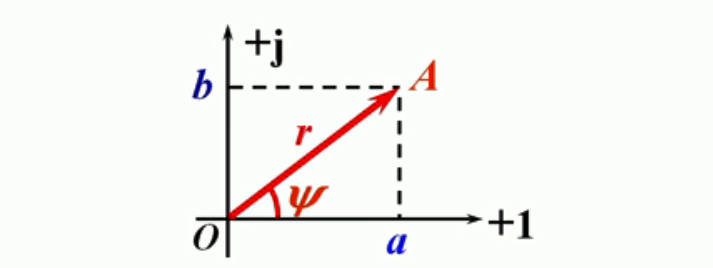

设A为复数;
在这里插入图片描述
讯享网

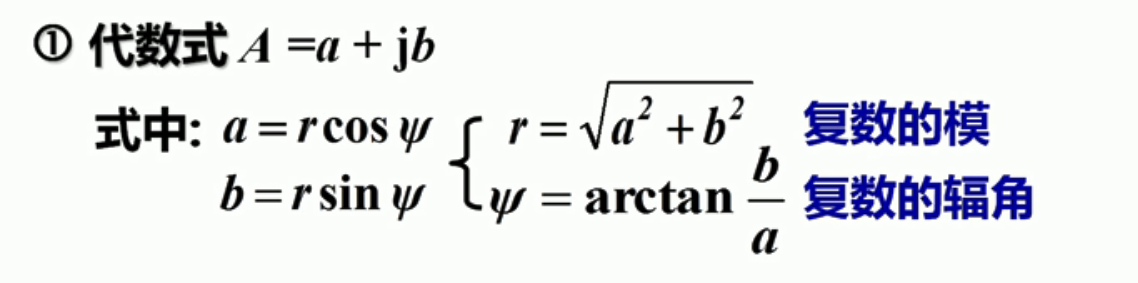

代数式

在这里插入图片描述

三角式

在这里插入图片描述

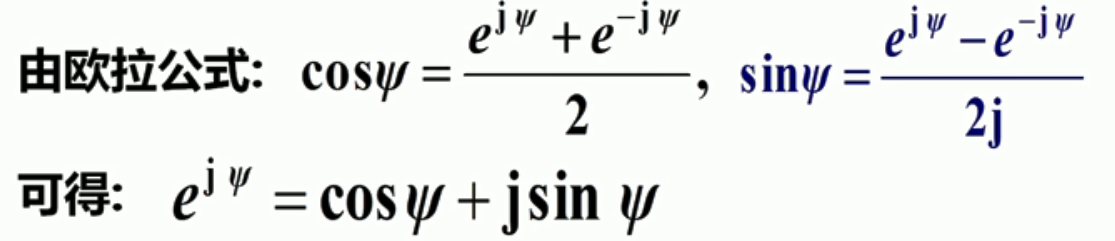

指数式

在这里插入图片描述
在这里插入图片描述

极坐标式

在这里插入图片描述

在这里插入图片描述

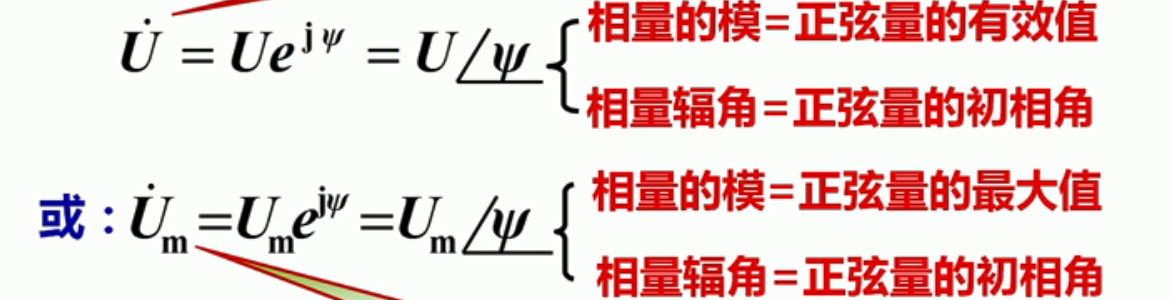

复数的模即为正弦量的幅值(或有效值)

复数的辐角即为正弦量的初相角
在这里插入图片描述

注意：

  1. 相量只是表示正弦量，而不等于正弦量，两者只有对应关系。
    正弦量是时间的函数,而相量仅仅是表示正弦量的复数，两 者不能划等号!
  2. 只有正弦周期量才能用相量表示，非正弦量不能用相量表示。因此，只有表示正弦量的复数才能称之为相量。

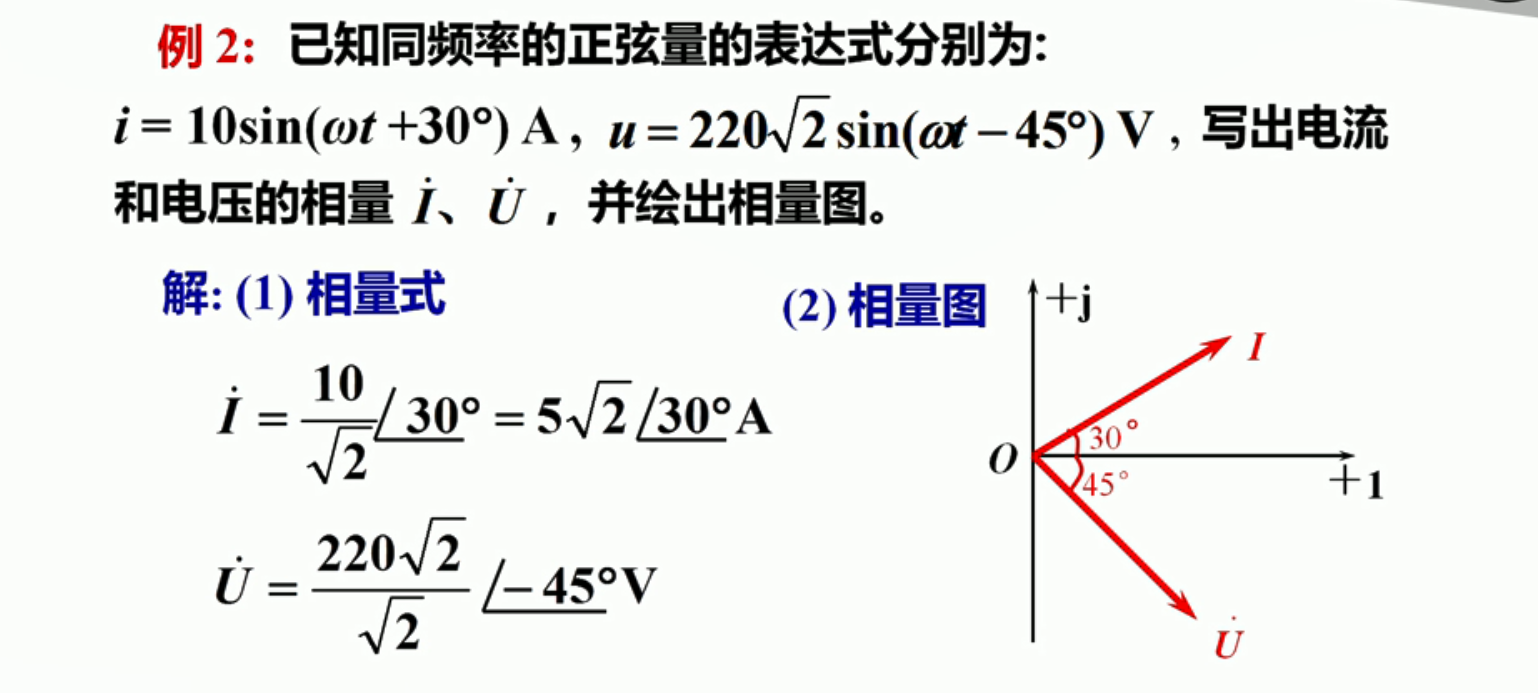

相量的两种表示形式

在这里插入图片描述
在这里插入图片描述

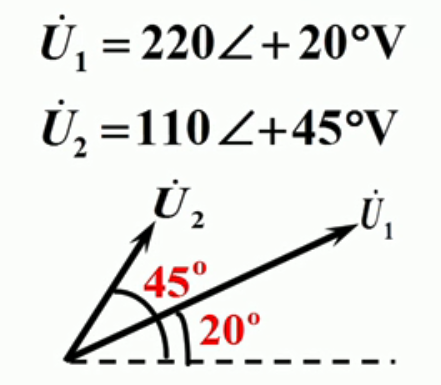

注意：只有同频率的正弦量才能画在同一相量图上。

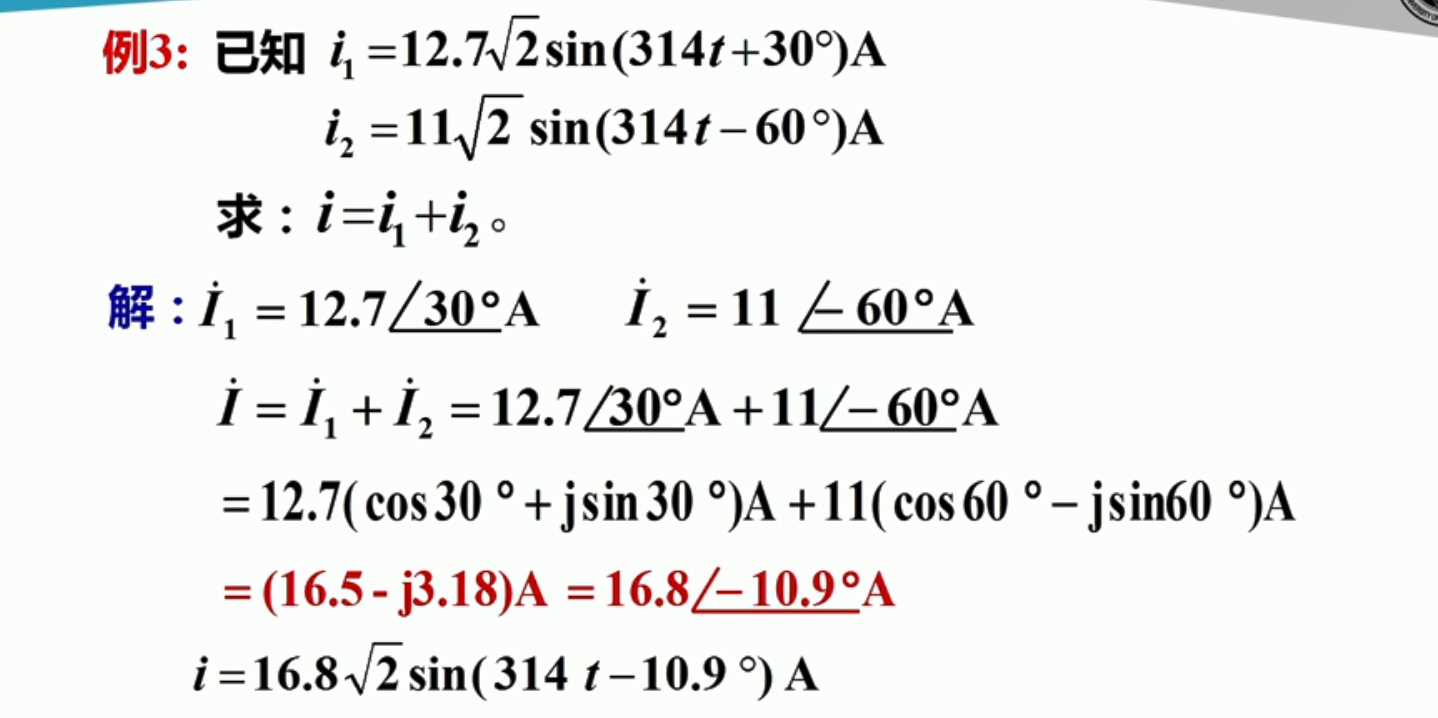

在这里插入图片描述

在这里插入图片描述
