用例

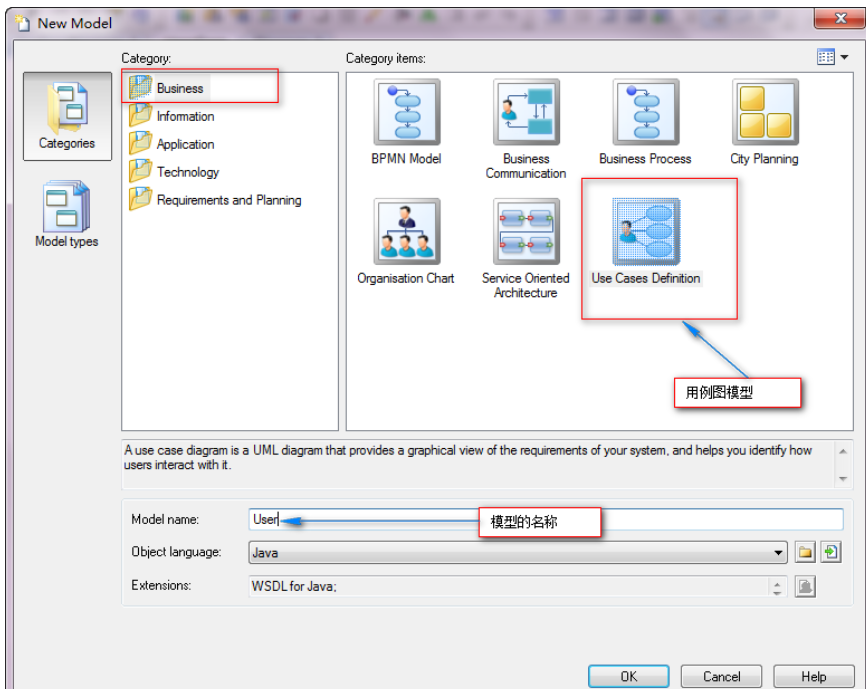

用powerdesigner

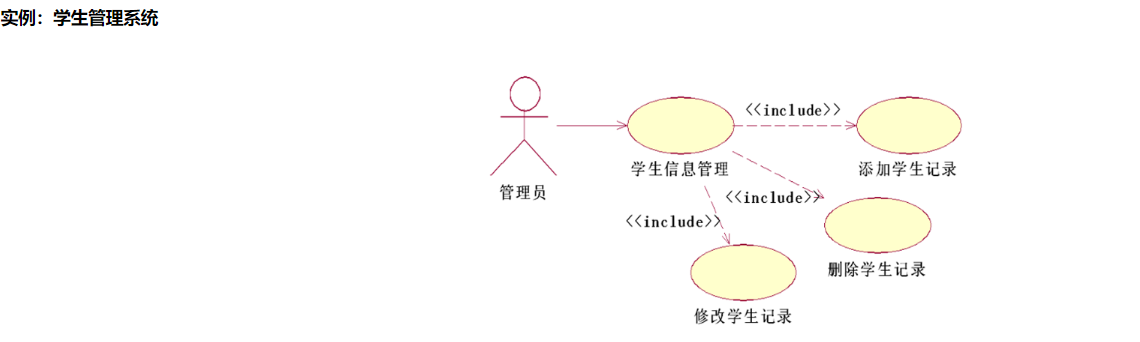

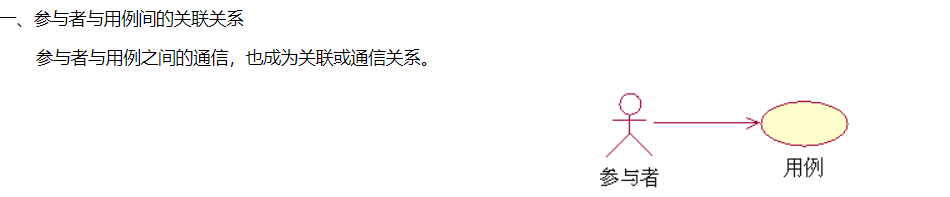

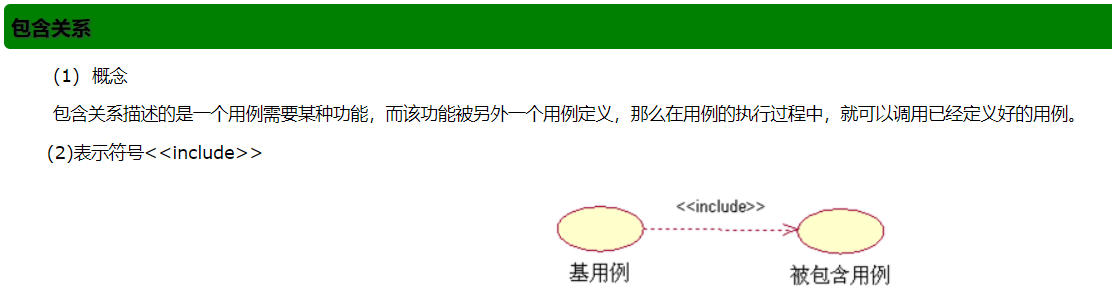

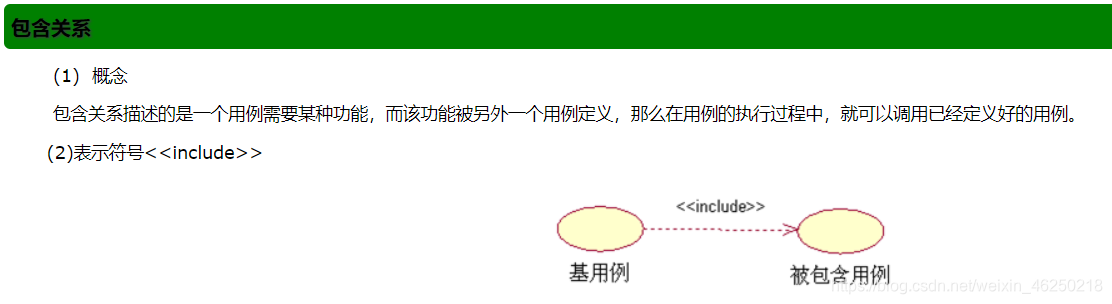

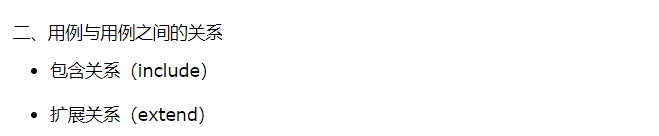

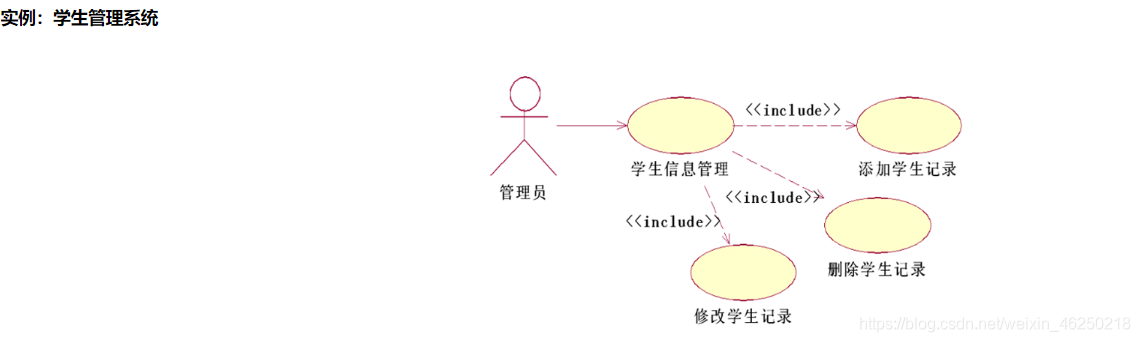

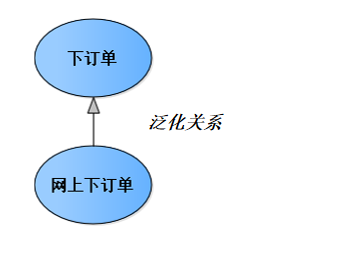

用例 Use Case 关联Association 泛化Generalization 包含include
讯享网
一个小型网络水果超市，负责给用户网上订购苹果、芒果、桃子、荔枝。用户可以注册成为会员，预约、订购、查询、取消等常规动作。
请设计用例模型
1） 参与者（10）
2）用例图（10）
3）一个重要的用例进行描述（20）
4）整个作业的规范度（10）
需求分析:用户可以登录系统，注册登录后成为会员查询订购水果。
用例分析：确定参与者:
1.谁使用系统的主要功能?
2.谁需要从该系统获得对日常工作的支持和服务?
3.需要谁维护管理系统的正常运行?
确定用例：系统需要哪些输入输出? 这些输入输出从何而来? 到哪里去?
2)通过以上问题，可以得到：
用户可以通过系统提供的信息输入预约、订购、查询、取消等操作，后台管理员得到订购的相关数据，从而给用户发货。

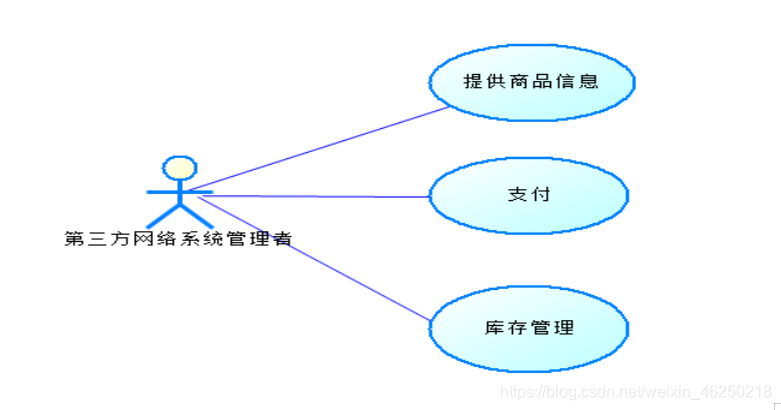

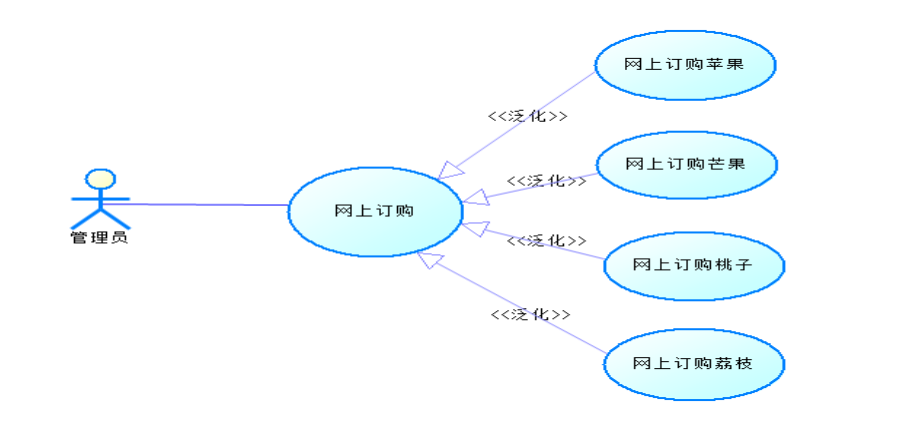

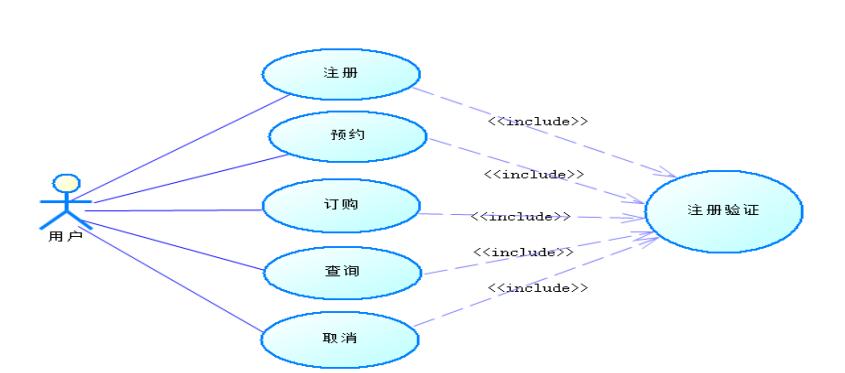

用例图表示：
3)用例描述
Actors：用户
Precondition(前置条件)：网络水果超市系统可以正常访问
Decription(描述):当用户进行网络水果超市系统时，验证用户是否注册
I用户进入网络水果超市系统
II用户进入登录页面，未注册先注册
III输入登录名和密码
IV系统判断用户名密码是否正确
VI若一致，用户进行事务操作
Poscondition(后置条件):用户注册并且已经登录，身份已验证
Exception(异常情况)：用户未注册就进行操作，需要系统提示注册
