一、QWT简介

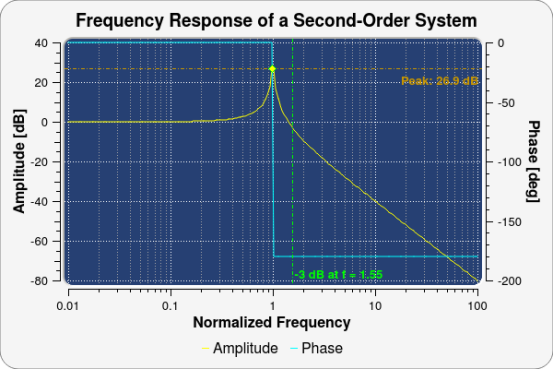

QWT，即Qt Widgets for Technical Applications，是一个基于LGPL版权协议的开源项目，可生成各种统计图，是为具有技术专业背景的程序提供GUI组件和一组实用类，其目标是以基于2D方式的窗体部件来显示数据，数据源以数值，数组或一组浮点数等方式提供，输出方式可以是Curves（曲线），Slider（滚动条），Dials（圆盘），Compasses（仪表盘）等等。QWT工具库是基于Qt开发的，继承了Qt的跨平台特性。

源码下载地址：qwt - Browse /qwt at SourceForge.net

讯享网

二、QWT在Linux环境的安装

1、相关环境

Linux发行版：RHEL7.3

Qt版本：Qt 4.8.6

QWT版本：QWT6.1.3

2、QWT源码目录

designer目录：QWT插件的源码

doc目录：帮助文档

example目录：QWT简单例子的源码

src目录：QWT源码

textengines目录：数学指标语言的文本驱动引擎代码

playground目录：QWT开发中探索、测试新特性的模块

qwt.pro：工程文件

qwtconfig.pri：配置文件

3、安装目录

QWT安装后的目录如下：

doc：包括html和articles两个目录，存放qwt的说明文档，其中html目录就是qwt官方网页的本地版本

features： qwt的安装配置文件，实际上是从源文件根目录中直接复制过来的，在安装的时候由于直接使用默认配置，所以就没修改，但是在工程中使用qwt的时候还是需要用到这些文件的，后面会介绍

include：所有qwt控件的头文件都在这里

lib：核心部分，由于默认配置文件是将qwt库编译成动态库，因此本目录下是4个so文件（实际上只有一个库文件，另外三个是软连接）

plugins： Qt Designer的插件，用于在Designer或Creator设计器中将qwt显示在左侧的控件列表中

4、配置

Qwtconfig.pri配置文件中配置：

#版本配置 QWT_VER_MAJ      = 6 QWT_VER_MIN      = 1 QWT_VER_PAT      = 3 QWT_VERSION      = $${QWT_VER_MAJ}.$${QWT_VER_MIN}.$${QWT_VER_PAT} # Install paths  安装路径配置 QWT_INSTALL_PREFIX = $$[QT_INSTALL_PREFIX] #Linux系统安装路径 unix {     QWT_INSTALL_PREFIX    = /usr/local/Trolltech/qwt-$$QWT_VERSION     # QWT_INSTALL_PREFIX = /usr/local/Trolltech/qwt-$$QWT_VERSION-qt-$$QT_VERSION } #Windows系统安装路径 win32 {     QWT_INSTALL_PREFIX    = C:/Qwt-$$QWT_VERSION     # QWT_INSTALL_PREFIX = C:/Qwt-$$QWT_VERSION-qt-$$QT_VERSION } #doc、include、lib目录安装路径 QWT_INSTALL_DOCS      = $${QWT_INSTALL_PREFIX}/doc QWT_INSTALL_HEADERS   = $${QWT_INSTALL_PREFIX}/include QWT_INSTALL_LIBS      = $${QWT_INSTALL_PREFIX}/lib #designer插件安装路径 QWT_INSTALL_PLUGINS   = $${QWT_INSTALL_PREFIX}/plugins/designer #features安装路径 QWT_INSTALL_FEATURES  = $${QWT_INSTALL_PREFIX}/features # QWT_INSTALL_FEATURES  = $$[QT_INSTALL_PREFIX]/features #编译链接成动态链接库或是静态链接库，如果QwtDll有效，为动态链接库 QWT_CONFIG           += QwtDll QWT_CONFIG       += QwtPlot QWT_CONFIG     += QwtWidgets QWT_CONFIG     += QwtSvg #依赖于QtOpenGL QWT_CONFIG     += QwtOpenGL #是否支持QwtMathMl, 是Qwt统计数据的数学库支持 #QWT_CONFIG     += QwtMathML QWT_CONFIG     += QwtDesigner         win32 {     QWT_CONFIG     += QwtDesignerSelfContained } #是否编译示例程序，默认不编译 #QWT_CONFIG     += QwtExamples #playground模块，默认不编译 #QWT_CONFIG     += QwtPlayground macx:!static:CONFIG(qt_framework, qt_framework|qt_no_framework) {     QWT_CONFIG += QwtFramework }   unix {     #QWT_CONFIG     += QwtPkgConfig }

讯享网

5、生成Makefile文件

命令行执行：

[user@localhost qwt-6.1.3]$qmake qwt.pro

报错信息如下：

[user@localhost qwt-6.1.3]$ qmake qwt.pro

QMAKESPEC has not been set, so configuration cannot be deduced.

Error processing project file: qwt.pro

解决方案：

讯享网export QMAKESPEC=/usr/local/Trolltech/Qt-4.8.6/mkspecs/linux-g++

再次执行：

[user@localhost qwt-6.1.3]$qmake qwt.pro

6、编译、安装

编译：make

安装：sudo make install

7、控件插件的安装

qwt-6.1.3/designer/plugins/designer/libqwt_designer_plugin.so是QWT控件的动态链接库。需要把libqwt_designer_plugin.so导入QtCreater或者Designer的控件目录就可以在QtCreater和Designer中使用QWT的控件。

拷贝libqwt_designer_plugin.so到QtCreator控件目录：

sudo cp libqwt_designer_plugin.so /usr/local/Trolltech/qtcreator-2.8.1/bin/plugins/designer/

拷贝libqwt_designer_plugin.so到Designer控件目录：

sudo cp libqwt_designer_plugin.so /usr/local/Trolltech/Qt-4.8.6/plugins/designer/

8、结果查看

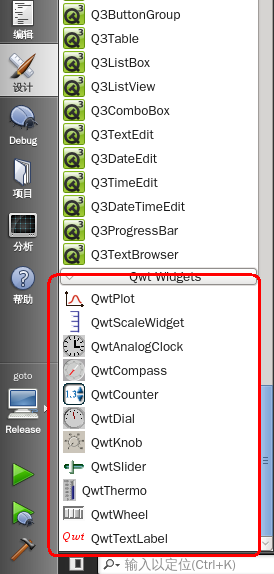

使用QtCreator新建一个工程，打开Designer模式，结果如下：

安装成功。
