WCN中的PCIE介绍

科技前沿 • 2025-02-27 23:14 • 阅读 75

大家好，我是讯享网，很高兴认识大家。

PCIE技术介绍

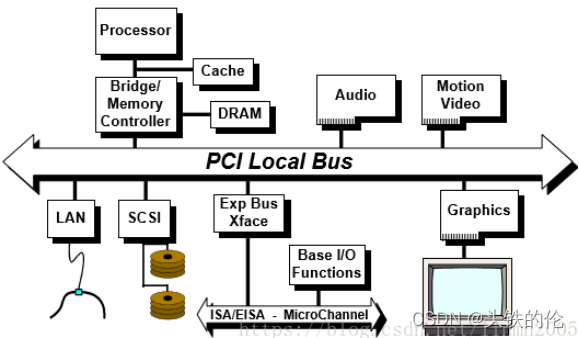

PCI使用了树形拓扑，树根和处理器桥接，各种IO外设成为叶子节点挂在树上，中间节点为PCI-PCI桥，支持即插即用。

PCIE拓补图如下:

Root complex (RC) – Connects the CPU to the PCIe topology

Switch – Connects more than two ports and acts as a packet router

Bridge – Connects different buses, for example, PCIe to PCIe, or PCIe to peripheral component interconnect (PCI)

Endpoint (EP) – Resides at the bottom of the PCIe topology tree structure and has only an upstream port

Legacy EP – Uses older PCI bus operations to support backward compatibility

The following are a few of the common PCIe terms:

Lane – Serial send and receive path that consists of four wires; two each for differential Tx and Rx

Link – Connects two devices; can have up to 32 lanes

Link width – Number of lanes contained in a link

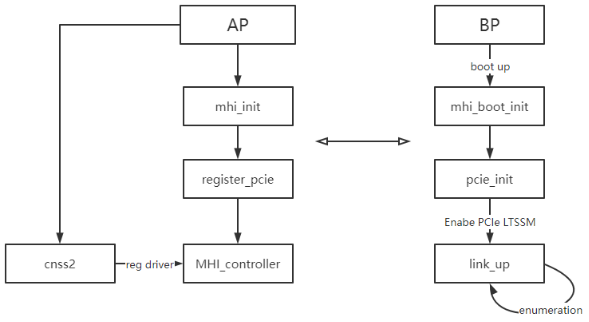

仅从wifi部分来看，qcom的cnss使用了mhi的其中一个节点RC0,RC1、RC2未启用。

当系统启动时，AP侧的系统软件仅仅知道bus 0 的存在，并不知道bus0下边接入了多少个EP和legacy EP。所以需要一个漫长的枚举过程确定设备数量。

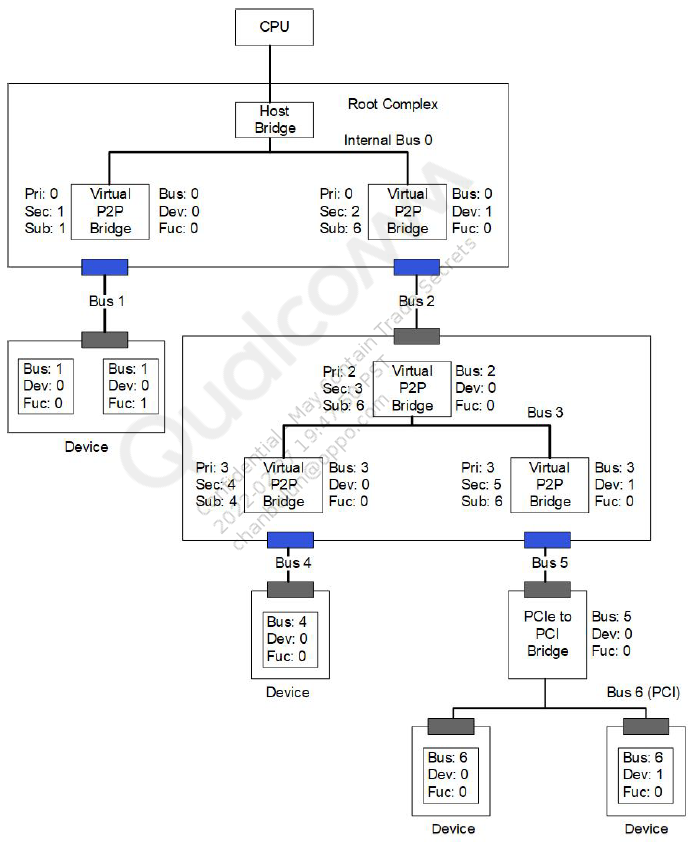

下图时一个例子，架设bus0下接入了很长的树状节点，那么需要一个长时间的扫描才知道bus1 - bus6存在。

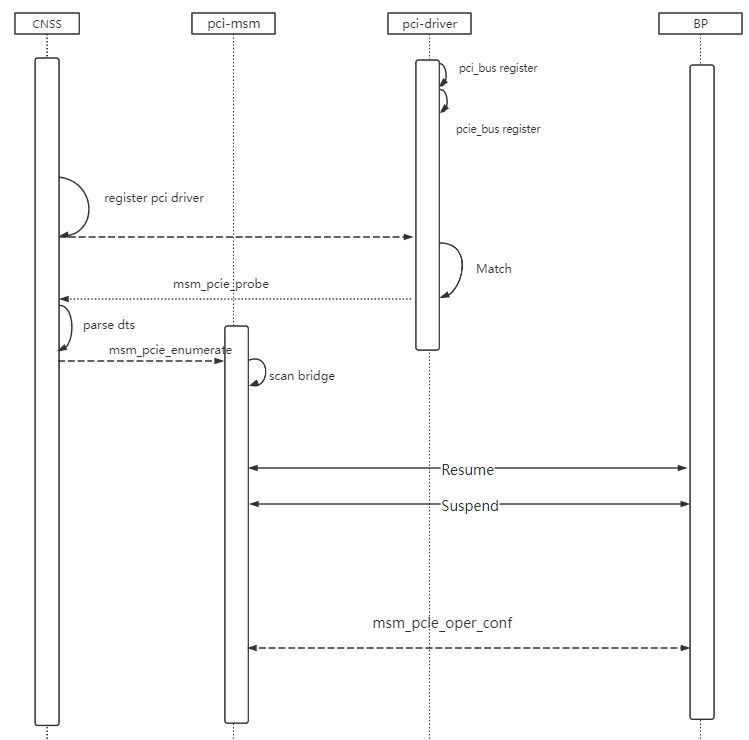

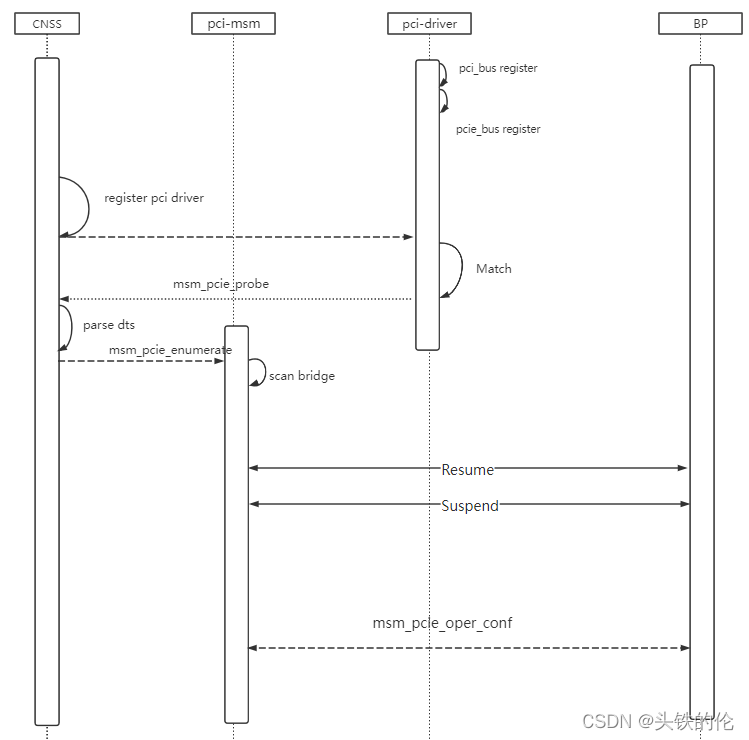

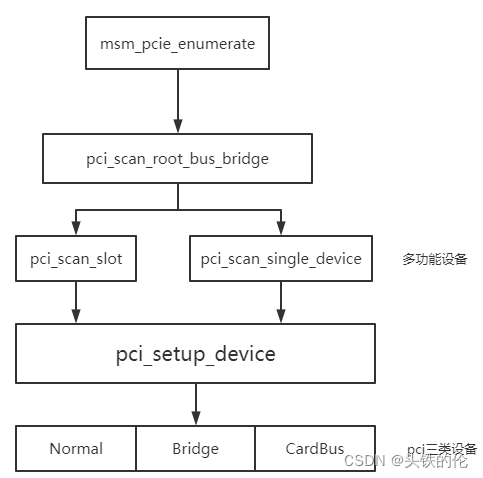

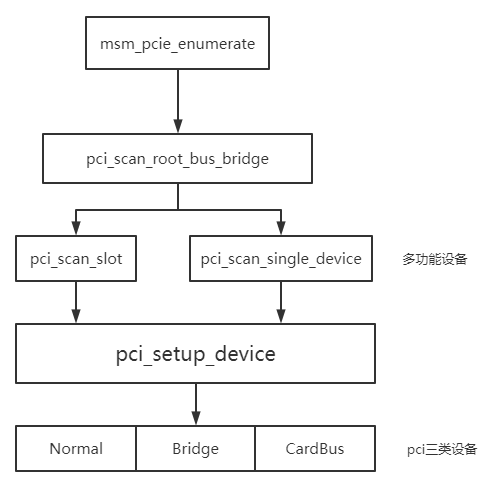

QCOM平台扫描bus、添加pci设备如下：

Probe的回调机制总是让人感觉有些里不顺，究竟是driver直接回调probe函数，还是先调用设备的probe方法后再回调自身的probe函数。

driver_register -->注册driver

-> bus_add_driver -->添加driver结构体到系统中

->driver_attach -->调用bus的match函数指针，匹配设备

->driver_probe_device

-> really_probe -->判断立刻调用probe还是异步延后

->dev->bus->probe -->如果bus实现了probe，调用bus的

->drv->probe -->否则调用driver自身的

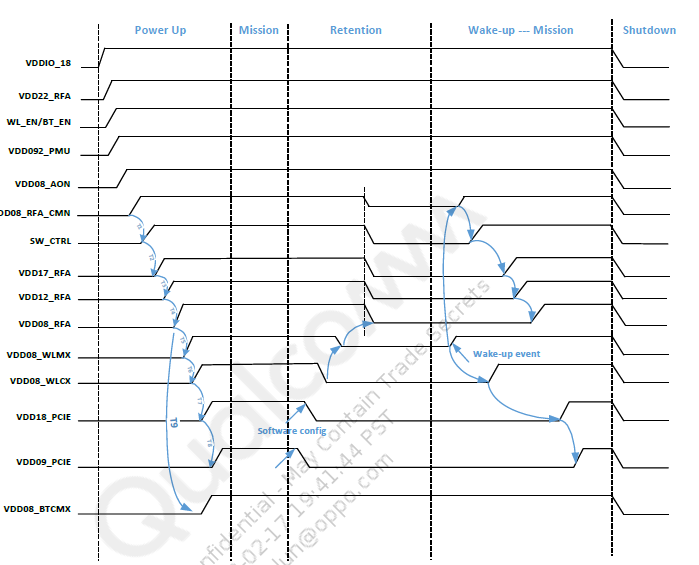

PCIE在qcom平台上广泛使用，主要作为BP和AP的桥梁。PCIE模块影响着性能、功耗、稳定性以及整机硬件表现。

本文档仅介绍高通平台中WCN对于PCIE的应用。MTK使用总线为AXI，为ARM制定的规范。
