一、开发背景

因为疫情的原因，导致stm32的价格上涨，且货期也不稳定。所以需要从国内寻找新的芯片厂商，经过多家对比，最终选择了GD的单片机，之前使用的是stm32f031系列芯片，在GD的代理商引导下选择了GD32E230单片机，可以与stm32f031 pin to pin 兼容，之前准备直接用ST的代码直接烧录使用，但是存在一些问题，索性使用GD的库直接重写代码。后面的博文会持续更新GD的各种外设使用。此次开篇先来一个基础的USART配置和使用，涉及到串口的接收中断和发送。

二、串口配置

GPIO引脚配置

GD的API函数和ST略有差异，但是配置过程基本相同。
首先配置GPIO，包括时钟和IO口配置。
PA8为RS485使能引脚。
PA9和PA10是USART0，相当于STM32的USART1。

void com_gpio_init(void) {
    /* enable COM GPIO clock */ rcu_periph_clock_enable(RCU_GPIOA); /* connect port to USARTx_Tx */ gpio_af_set(GPIOA, GPIO_AF_1, GPIO_PIN_9); /* connect port to USARTx_Rx */ gpio_af_set(GPIOA, GPIO_AF_1, GPIO_PIN_10); /* configure USART Tx as alternate function push-pull */ gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_9); gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, GPIO_PIN_9); /* configure USART Rx as alternate function push-pull */ gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_10); gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, GPIO_PIN_10); gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_8); gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_8); GPIO_BOP(GPIOA) = (uint32_t)GPIO_PIN_8; GPIO_BC(GPIOA) = (uint32_t)GPIO_PIN_8; }

串口配置

同样是使能串口，配置串口的相关参数。

讯享网

讯享网void com_usart_init(void) {
    /* enable USART clock */ rcu_periph_clock_enable(RCU_USART0); /* USART configure */ usart_deinit(USART0); usart_baudrate_set(USART0,U); usart_receive_config(USART0, USART_RECEIVE_ENABLE); usart_transmit_config(USART0, USART_TRANSMIT_ENABLE); usart_enable(USART0); }

串口中断配置

串口中断的配置只需要一个API函数，相当简单。nvic_irq_enable(USART0_IRQn, 0);
下面是中断服务函数，被屏蔽的代码为直接操作寄存器，加快代码的速度，因为我的项目对串口的速度要求较高，看我的波特率就知道了2.5M的波特率。
串口接收数据进入中断后首先获取USART中断标志位状态，通过usart_interrupt_flag_get(EVAL_COM, USART_INT_FLAG_RBNE)判断。然后用数组接收串口数据，判断数据是否是0x1A，符合条件进入if函数。判断串口数据接收标志位是否为RESET，然后通过函数发送数据，发送完失能串口中断，以便下一次进入中断，这里和st的库函数处理方法有所不同。我在测试的时候想用usart_flag_clear（）函数清除掉中断标志位，但是在手册里没有清除中断标志位的选项，GD是采用失能串口中断的方式退出中断。

void USART0_IRQHandler(void) {
    // if(RESET != (USART_STAT(USART0)&0x00000010))  // {
    // GPIO_BOP(GPIOA) = (uint32_t)GPIO_PIN_8; // receiver_buffer[0] = (uint16_t)(GET_BITS(USART_RDATA(USART0), 0U, 8U)); // USART_REG_VAL(USART0, USART_INT_TBE) |= BIT(USART_BIT_POS(USART_INT_TBE)); //  // } //  // if(RESET != (USART_STAT(USART0)&0x00000040))  // {
    // USART_TDATA(USART0) = (USART_TDATA_TDATA & transmitter_buffer[txcount++]);  // if(txcount == transfersize){
    // USART_REG_VAL(USART0, USART_INT_TBE) &= ~BIT(USART_BIT_POS(USART_INT_TBE)); // GPIO_BC(GPIOA) = (uint32_t)GPIO_PIN_8; // txcount = 0 ; // } // } if(RESET != usart_interrupt_flag_get(EVAL_COM, USART_INT_FLAG_RBNE)){
    /* receive data */ receiver_buffer[0] = usart_data_receive(EVAL_COM); usart_interrupt_enable(EVAL_COM, USART_INT_TBE); if(receiver_buffer[0] == 0x1A) {
    /* transmit data */ gpio_bit_set(GPIOA,GPIO_PIN_8); while(usart_flag_get(USART0,USART_FLAG_TC)==RESET); usart_data_transmit(EVAL_COM, transmitter_buffer[4]); while(usart_flag_get(USART0,USART_FLAG_TC)==RESET); gpio_bit_reset(GPIOA,GPIO_PIN_8); // usart_flag_clear(USART0,USART_FLAG_TC); usart_interrupt_disable(EVAL_COM, USART_INT_TBE); } } }

主函数

主函数就非常简单，配置串口中断，初始化时钟和串口，使能串口中断。

讯享网int main(void) {
    /* 串口中断配置*/ nvic_irq_enable(USART0_IRQn, 0); systick_config() ; /* 初始化串口 */ com_gpio_init();//GPIO初始化 com_usart_init();//串口初始化  printf("please test Usart recevie transfersize\n") ; delay_1ms(300) ; usart_interrupt_enable(USART0, USART_INT_RBNE); while (1); }

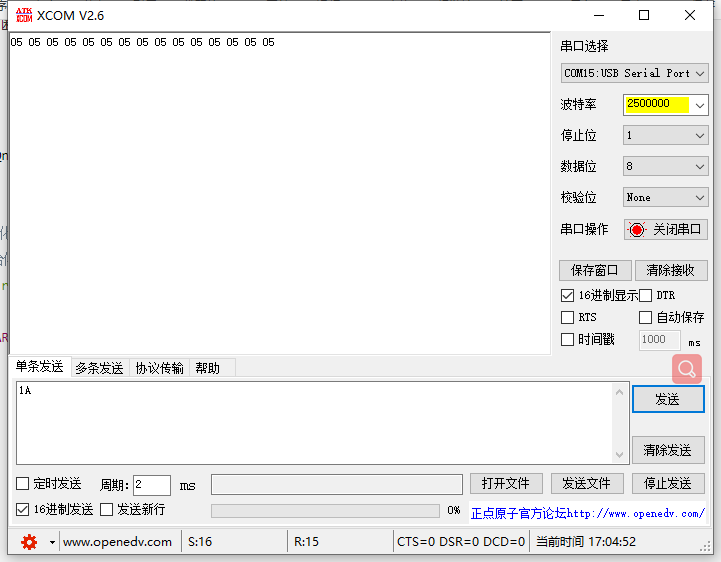

三、运行结果

发送1A，返回transmitter_buffer[4]的值。
GD的库因为不熟悉，刚用起来有点费劲，但是用过一次就会发现比ST的要简单和方便，代码集成度更高，用起来代码更简单。单片机的性能也进行过测试，怎么说呢，对标比较：更快，更强，更便宜。希望国产芯片越来越强。
