普通ARP与免费ARP

ARP（Address resolution protocol）地址解析协议

ARP的基本概念

ARP的分类

ARP主要分为普通的ARP、免费ARP和代理ARP（此处主要介绍普通ARP和免费ARP）

普通ARP和免费ARP的作用

1、通过ARP的请求和应答报文，可以根据目的IP地址来解析其对应的MAC地址

2、发送免费ARP请求，可以探测本机的IP地址在广播域内是否冲突、告知其他网络节点自己的IP地址和MAC地址、更新其他网络节点的ARP缓存表

ARP报文中涉及的全0-MAC地址和全F-MAC地址

全F为数据链路层封装的MAC，表示二层广播发送（免费ARP应答的Target MAC也为全F，表示该目的IP对应的MAC为非未知的）

全0为ARP请求报文的Target MAC封住的，表示目的MAC未知

ARP缓存表

用于缓存IP地址和MAC地址的映射关系，动态获取到的ARP条目老化时间为20分钟，1200s

讯享网

 ARP缓存表和MAC地址表的区别

ARP缓存表缓存的是IP地址和MAC地址之间的关系；MAC地址表缓存的是端口和MAC地址之间的关系

ARP缓存表主要用于自身进行数据转发；MAC地址表用来指导别人进行数据转发

动态ARP老化时间1200s；动态MAC地址老化时间300s

普通ARP报文讲解

什么情况下发送ARP

当主机去访问其它主机时，需要二层封装MAC地址，如果此时本地的ARP缓存表没有目标主机相应的MAC地址，就需要发送ARP报文进行请求

通过案例介绍ARP流程以及ARP的报文结构

案例场景

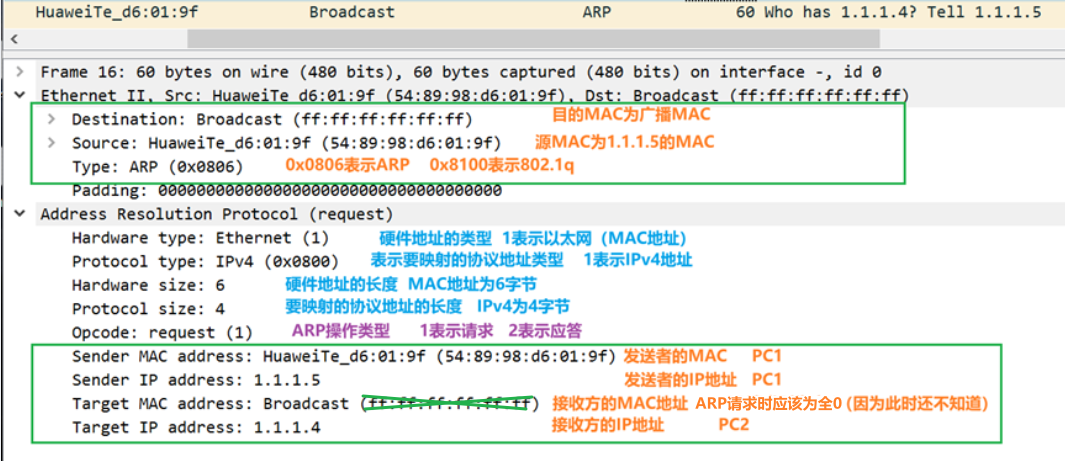

PC1发送ARP请求（此处ARP报文的Target MAC显示错误，应该为全0）

数据链路层：源MAC为自己PC1的MAC地址，目的MAC为广播MAC
ARP报文：Sender IP为自己PC1的IP地址，Sender MAC为自己PC1的MAC地址
                 Target IP为目的PC2的IP地址，Target MAC为全0（表示该MAC地址未知）

PC2收到后发送ARP应答

数据链路层：源MAC为自己PC2的MAC地址，目的MAC为PC1的MAC
ARP报文：Sender IP为自己PC2的IP地址，Sender MAC为自己PC2的MAC地址
                  Target IP为目的PC1的IP地址，Target MAC为目的PC1的MAC地址

免费ARP报文讲解

什么时候发送免费ARP

1、当设备端口配置IP地址时，都会连续发送三次免费ARP来判断自己所配地址在广播域内是否冲突（如果没有收到免费ARP应答，则表示此地址不冲突）

2、VRRP协议的主设备也会发送免费ARP把报文

免费ARP请求和应答的特点

免费ARP请求也是ARP请求的一种，不同的是免费ARP的发送者和接收者IP地址都是自己

免费的ARP应答也是ARP应答的一种，不同的是免费ARP的发送者和接收者IP地址都是自己，并且接收者的MAC地址为全1

通过案例介绍免费ARP流程以及免费ARP的报文结构

案例场景

PC1发送免费ARP请求

数据链路层：源MAC为自己PC1的MAC地址，目的MAC为广播MAC
ARP报文：Sender IP和Target IP都为自己PC1的IP地址
    Sender MAC为自己PC1的MAC地址，Target MAC为全0（表示该MAC地址未知）

PC2发送免费ARP应答（告知此IP地址已经被自己使用）

数据链路层：源MAC为自己PC2的MAC地址，目的MAC为广播MAC
ARP报文：Sender IP和Target IP都为自己PC2的IP地址
                 Sender MAC为自己PC2的MAC地址，Target MAC为全F

ARP代理讲解

ARP代理类型

代理ARP场景下，设备通过ARP请求获得的MAC地址为ARP代理设备的MAC地址（不是目的IP对应的真实物理地址）

路由式ARP代理（常说的ARP代理就是此类型的）

应用场景

如果ARP请求是从一个网段的主机发往同一网段但不再同一物理网络上（被隔离）的主机，那么连接这两个网络的具有ARP代理功能的设备就会回应该ARP请求，这个过程称为ARP代理

即：需要互通的主机在路由器视角下为不同网段，但是主机两端都互相认为对方为同网段

代理设备代理回应ARP请求的条件

开启ARP代理功能

本地有去往目的IP的路由表

收到该ARP请求的接口与路由表下一跳不是同一个接口

Vlan内ARP代理

应用场景

需要互通的主机处于相同网段，并属于相同Vlan，但是Vlan内配置了端口隔离的场景

Vlan间ARP代理——后续在Super-Vlan讲解

应用场景

需要互通的主机处于相同网段，但是属于不同Vlan的场景（也就是Super-Vlan场景）

Super Vlan理论讲解与实验配置-CSDN博客https://blog.csdn.net/m0_/article/details/?csdn_share_tail=%7B%22type%22%3A%22blog%22%2C%22rType%22%3A%22article%22%2C%22rId%22%3A%%22%2C%22source%22%3A%22m0_%22%7D

路由式ARP案例分析

场景介绍

PC9 ping PC10的通信过程

PC9和PC10不需要配置网关（因为对于这两台设备而言，其互访是同网段互访）

但是AR1认为PC9和PC10为不同网段

路由器没有开启ARP代理的情况（PC9无法与PC10通信）

PC9去访问PC10，发现目的IP与自己为同一网段，此时查看ARP表项，发现没有关于此目的IP的MAC地址；

此时PC9发送的ARP请求广播到达AR1的G0/0/0口之后，无法送达到G0/0/1口（路由器不同接口为不同广播域）；

此时PC9和PC10无法通信

路由器开启ARP代理的情况（PC9与PC10可以通信）

第一阶段：PC**习到PC10的MAC

PC9去访问PC10，发现目的IP与自己为同一网段，此时查看ARP表项，发现没有关于此目的IP的MAC地址；

PC9发送的ARP请求广播到达AR1的G0/0/0口之后，AR1发现接收此报文的接口开启了ARP代理，并且自己有关于该报文目的IP的路由，则此时AR1代替PC10向PC9发送ARP应答报文；PC9收到该应答后建立关于PC10-IP地址的ARP映射；AR1建立关于PC9的映射

具体信息

数据链路层：源MAC为PC9的MAC地址、目的MAC为广播全F

ARP层：Send-IP为PC9的IP地址，Target-IP为PC10的IP地址

              Send-mac为PC9的MAC地址，Target-mac为全0

具体信息

数据链路层：源MAC为G0/0/0的MAC地址、目的MAC为PC9的MAC地址

ARP层：Send-IP为PC10的IP地址，Target-IP为PC9的IP地址

              Send-mac为G/0/0的MAC地址，Target-mac为PC9的MAC地址

具体信息

IP：192.168.2.1   MAC：G0/0/0的MAC地址

第二阶段：AR1学习PC10的MAC、PC10学习到AR1的MAC

虽然PC之间认为两者为同网段，但是AR1认为PC9和PC10为不同网段，当PC9和PC10进行交互时自身需要重新封装MAC地址，但是此时没有关于PC10的MAC地址映射；因此AR1需要通过自己的地址去请求PC10的MAC地址（向PC10发送ARP请求）；

PC10收到后建立关于AR1-G0/0/1地址的ARP映射，并回应ARP应答给AR1；此时AR1建立关于PC10的映射

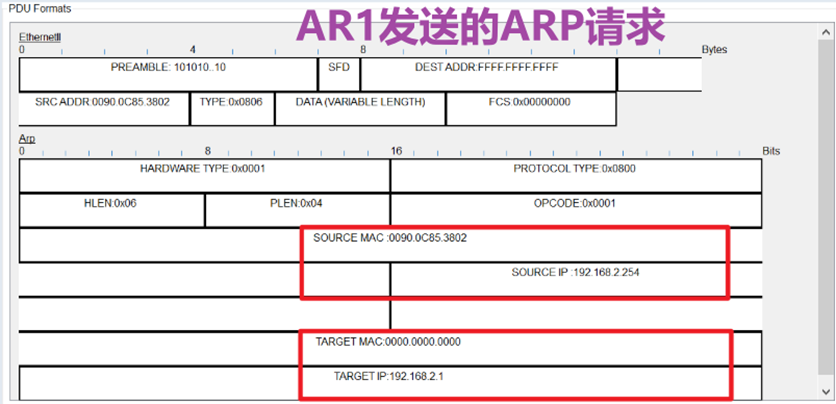

具体信息

数据链路层：源MAC为G0/0/1的MAC地址，目的MAC为全FF

ARP层：Send-IP为G0/0/1的IP地址，Target-IP为PC10的IP地址

              Send-mac为G/0/1的MAC地址，Target-mac为全0

具体信息

数据链路层：源MAC为PC10的MAC地址，目的MAC为G0/0/1的MAC地址

ARP层：Send-IP为PC10的IP地址，Target-IP为G0/0/1的IP地址

Send-mac为PC10的MAC地址，Target-mac为G/0/1的MAC地址

具体信息

IP：192.168.2.254   MAC：G0/0/1的MAC地址

第三阶段：PC10学习到PC9的MAC

在AR1去请求PC10的MAC地址的同时（即PC9建立PC10的ARP映射表后），PC9就封装ICMP报文发送给PC10；

当报文到达AR1后，AR1发现目MAC为自己，并且目的IP存在于路由表中；于是AR1将此PC9传递过来的报文重新封装发给PC10（AR1通过第二阶段获得了PC10的MAC）

PC10收到ICMP报文后，需要进行回应；回应时PC10发现PC9为自己同网段地址，但是自身没有关于PC9的ARP映射，则此时PC9发送ARP请求报文

PC10发送的ARP请求广播到达AR1的G0/0/1口之后，AR1发现自己接收此报文的接口有关于该报文目的IP的路由，则此时AR1代替PC9向PC10发送ARP应答报文；

PC10收到该应答后建立关于PC9-IP地址的ARP映射

具体信息

数据链路层：源MAC为PC10的MAC地址，目的MAC为全F

ARP层：Send-IP为PC10的IP地址，Target-IP为PC9

Send-mac为PC10的MAC地址，Target-mac为全0

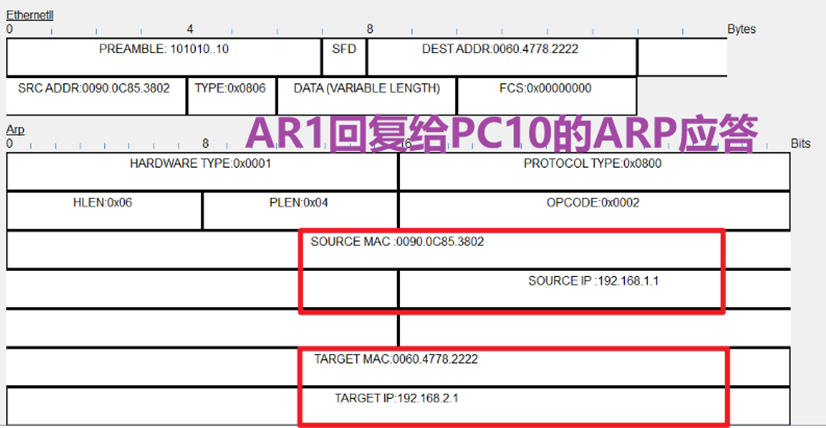

具体信息

数据链路层：源MAC为G0/0/1的MAC地址、目的MAC为PC10的MAC地址

ARP层：Send-IP为PC9的IP地址，Target-IP为PC10的IP地址

Send-mac为G/0/1的MAC地址，Target-mac为PC10的MAC地址

具体信息

IP：192.168.1.1  MAC：G0/0/1的MAC地址

此时PC9和PC10就可以完成通信

ARP攻击

ARP欺骗攻击

ARP协议的缺陷
1、设备不对收到的ARP请求检验，就将报文中相应的MAC地址和IP地址建立映射
2、设备发送ARP请求后，对于收到的ARP响应不做校验，将报文中相应的MAC地址和IP地址建立映射
3、设备发送ARP请求广播包，整个网络都收到该报文

针对ARP协议的缺陷诞生出ARP欺骗攻击

ARP欺骗的目的（造成的影响）

信息监听与转发、信息拦截、信息篡改

ARP欺骗的具体原理
1、ARP伪造同网段其他主机（欺骗主机）

• 设备1去请求设备2的MAC地址，发送ARP广播，设备3伪造设备2的应答包发送给设备1（伪造包的源IP为设备2的地址、源MAC为设备3的MAC）；此时设备1对应设备2 IP地址的MAC地址就是设备3
• 但是如果此时设备1收到设备2发来的ARP应答包，就会更新ARP表项（此时ARP表项就变为正确的ARP表项了）
• 但是如果设备3一直发送伪造的ARP应答，就可以保证设备1的ARP表项关于设备2 IP地址对应的MAC大部分时间都是设备2的；此时设备1发送给设备2的消息都发送给了设备3

2、ARP伪造网关（欺骗网关）

• PC2向PC1发送伪造的ARP应答（源IP为网关，MAC地址为伪造设备），PC1发给网关的数据就被PC2窃取，然后PC2将信息篡改发送给真正的网关

ARP欺骗的解决方式
    静态配置ARP表项
    在交换机上做IP和MAC地址绑定（检验正确的数据包才可以通过）
    划分Vlan（只是减少ARP欺骗的范围）

ARP泛洪攻击

发送大量ARP请求/应答报文，使得设备的ARP表溢出，CPU负荷过重，造成设备难以响应正常服务（限制接口学习数量、静态配置ARP表项等）

ARP中间人攻击

中间人攻击就是同时欺骗局域网内的主机和主机的网关（通过发送假的ARP报文将主机/用户的IP地址与自己的MAC绑定），使得主机和网关的数据都会发送给同一个攻击者， 进行信息的篡改和泄露

具体流程为：客户端数据包经过中间人，再由中间人转发给服务器

ARP中间人攻击其实也就是利用ARP进行欺骗，所以也可以通过防范ARP欺骗的方法来防范ARP中间人攻击
