过电压的产生及过电压保护

1、引起过电压的原因

2、过电压保护措施

3、RC参数的计算

4、采用压敏电阻的过压保护

过电流保护

1、过流保护电子电路

2、交流侧过流继电器保护

3、直流快速断路器保护

4、快速熔断器

缓冲电路

分类

1、BJT的开关波形与缓冲电路

2、耗能式缓冲电路

3、馈能式缓冲电路

讯享网

过电压的产生及过电压保护

正向过电压将产生误导通。反向过电压则晶闸管被击穿，造成永久性损坏。

1、引起过电压的原因

电力电子装置可能的过电压——外因过电压和内因过电压

外因过电压：主要来自雷击和系统操作过程等外因

操作过电压：由分闸、合闸等开关操作引起
雷击过电压（浪涌过电压）：由雷击引起

内因过电压：主要来自电力电子装置内部器件的开关过程

换相过电压：晶闸管或与全控型器件反并联的二极管在换相结束后，反向电流急剧减小，会由线路电感在器件两端感应出过电压。
关断过电压：全控型器件高频工作关断时，因正向电流迅速降低而由线路电感在器件两端感应出的过电压。

2、过电压保护措施

过电压保护的基本原则是，消耗过电压储存的电磁能量。

T——变压器

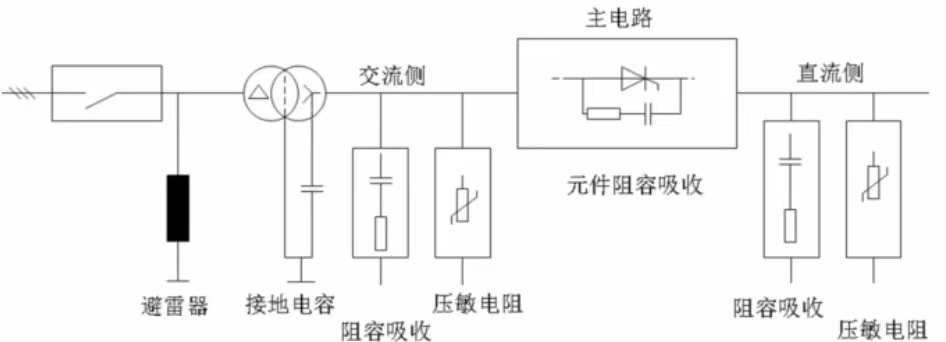

F——避雷器，D——变压器静电屏蔽器，C——静电感应过电压抑制电容（接地电容）， $\large RC_{1}$ ——阀侧浪涌过电压抑制用RC电路（阻容吸收）， $\large RC_{2}$ ——阀侧浪涌过电压抑制用反向阻断式RC电路，RV——压敏电阻（电压较高时，阻抗较小；电压较低时，阻抗较大）过电压抑制器， $\large RC_{3}$ ——阀器件换相过电压抑制用RC电路（元件阻容吸收）， $\large RC_{4}$ ——直流侧RC抑制电路，RCD——阀器件关断过电压抑制用RCD电路
