定时计数电路

对于LPC2132，想要展示处自己定时计数的功能，我们最好的展现的方式，就是通过二极管（led灯）来观察。

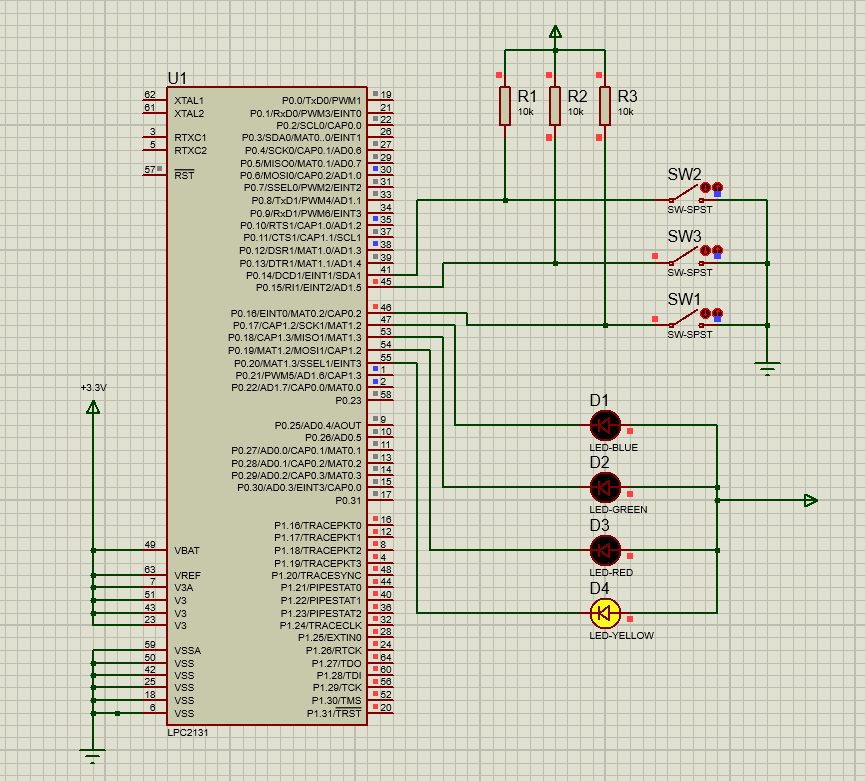

（因为疫情原因，马老师做了一个proteus的一个工程，可以进行仿真，如图我们可以看见灯接的是P0.17,P0.18,P0.19,P0.20）
在这里插入图片描述
讯享网

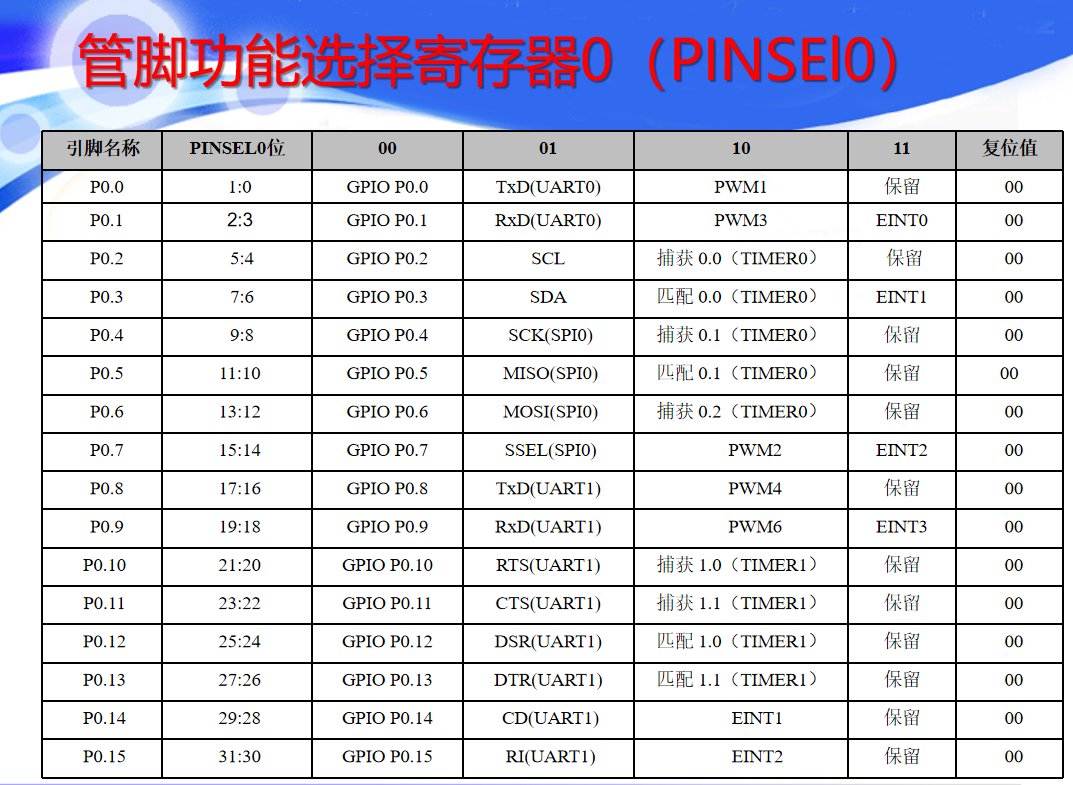

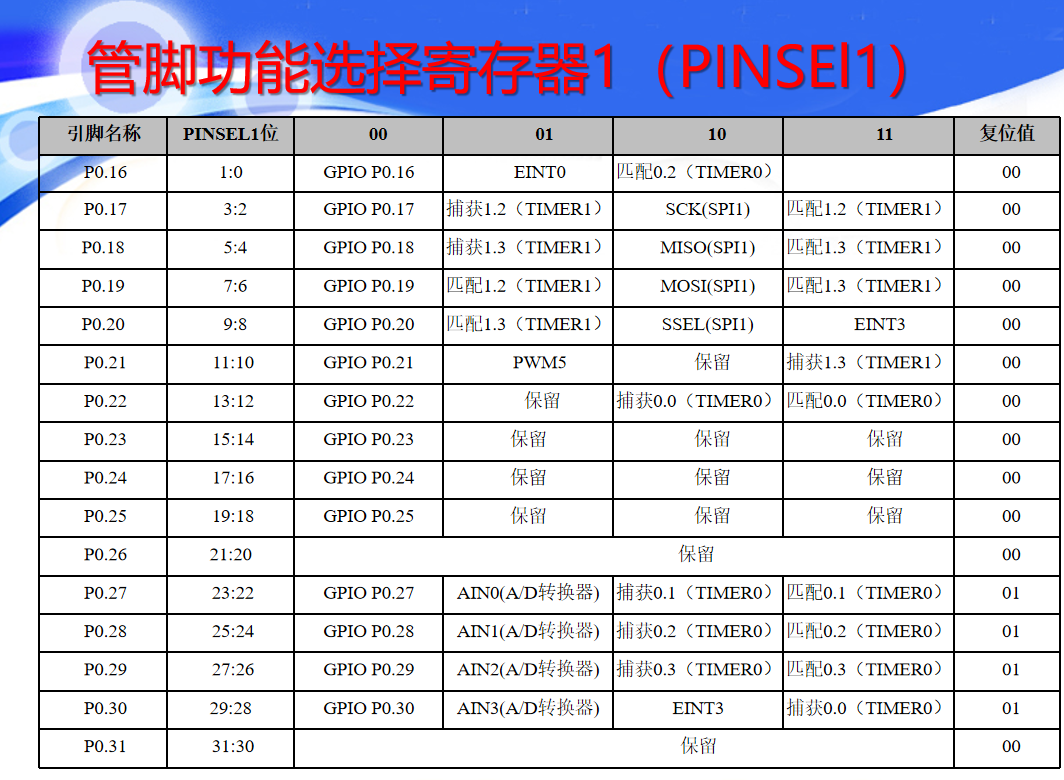

这时候我们就需要对于管脚进行功能定义：
在这里插入图片描述

所以我们将P0.17配置成匹配功能的TIMER1（定时器1的二通道）
代码为

PINSEL1 = ( PINSEL1 & 0xfffffff3 ) | (0x3 << 2)

讯享网

此代码为——读修改写方式

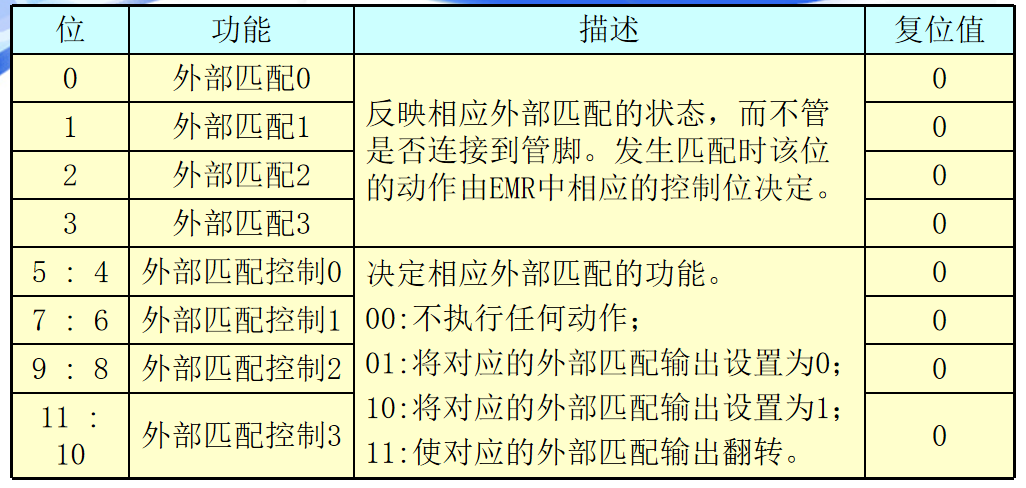

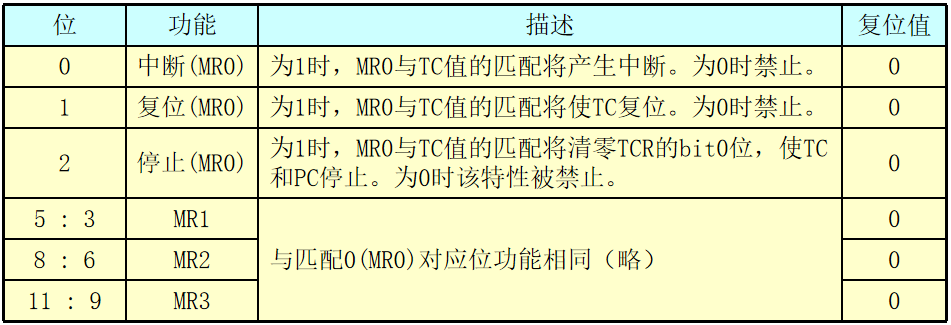

讯享网T1TCR = 0x3;//第0位，为1使能计数器，第1位，为1计数器保持复位，等待初始化完毕后进行，再拉低 T1TC = 0;// T1PR = 0;//将MR2计数器计满后，再一次分频，TC的计数频率=Fpclk/(PR+1) T1MCR = 0x2 << 6;//配置定时器1的二通道，功能如下图，将[8：6]置为3'b110 T1MR2 = fpclk/2;//0.5s fpclk为 T1EMR = 0x3 << 8;//如下图，计数器的通道2，[9:8]为2'b11 T1TCR = 0x1;//初始化结束，复位拉低

在这里插入图片描述

配置完毕后，计时器就会每0.5s反转一次电平，视觉上就是，0.5s亮一次

以上就为定时器的外部匹配功能

以下为定时器的外部中断功能

PINSEL1 = ( PINSEL1 & 0xfffffffCf )

p0.18作为GPIO 在定时器1的匹配功能内去操作

之后进行GPIO的配置

讯享网#define LED2 1 << 18 IO0DIR = LED2;// 1:OUTPUT 0:INPUT 此管脚为32位配置，对应的LED2输出模式 IO0SET = LED2;//初始化灯灭

之后进行定时器的配置

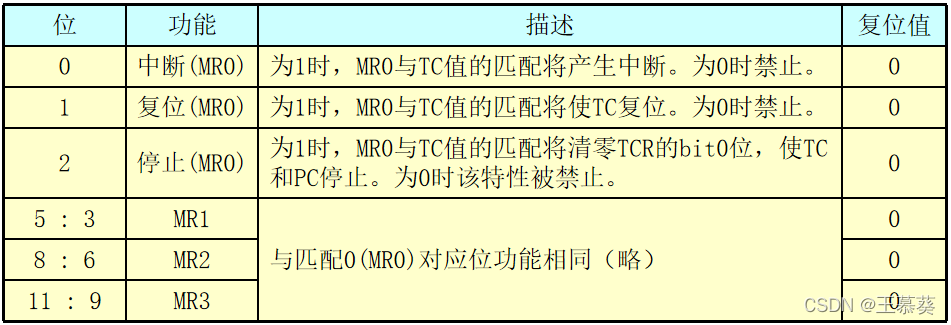

T1TCR = 0x3;//第0位，为1使能计数器，第1位，为1计数器保持复位，等待初始化完毕后进行，再拉低 T1TC = 0; T1PR = 0;//将MR3计数器计满后，再一次分频，TC的计数频率=Fpclk/(PR+1) T1MCR = 0x3 << 9;//MR3,配置成当计满后触发中断 T1MR3 = fpclk/2; T1TCR = 0x1;//初始化完成，停止复位

配置中断寄存器的

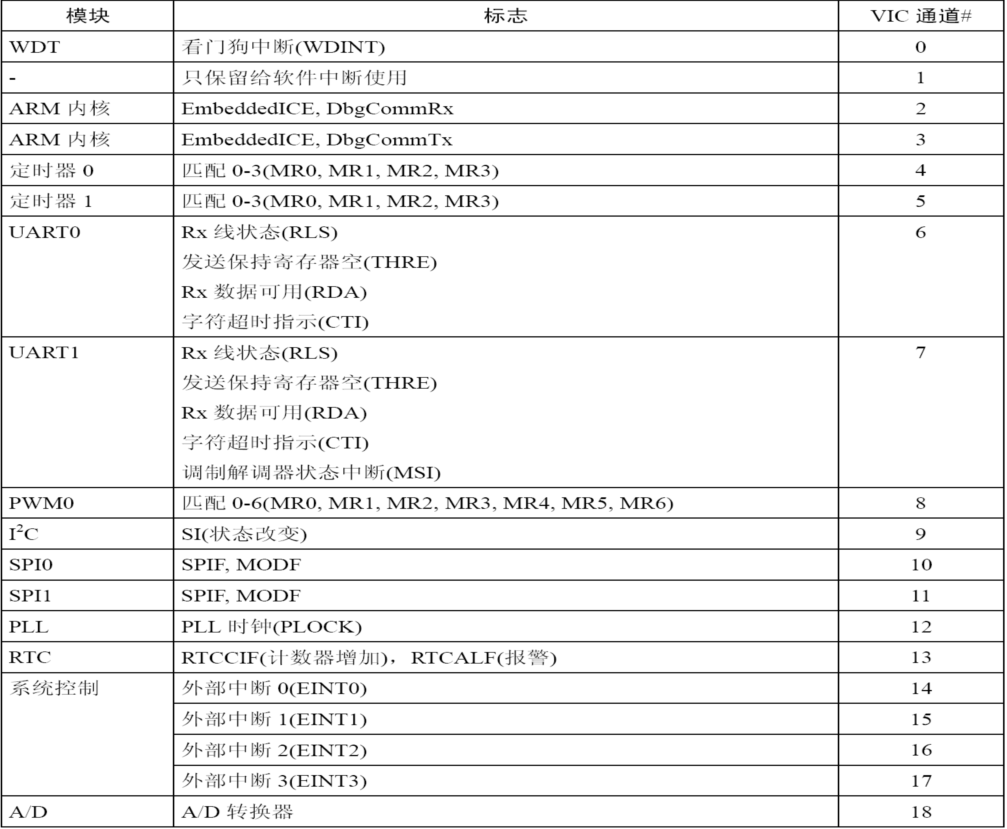

讯享网VICIntSelect = 0x0;//选择中断模式IRQ VICVectAddr5 = (int)Timer1_ISR;//规定 VICVectCnt15 = 0x20 | 5;//20是使能，5是对应的VIC对应的定时器1的位置，如下图图 VICIntEnable = 1 << 5;

在这里插入图片描述
中断服务程序

void __irq Timer1_ISR()//irq Timer1_ISR服务名称 {
    static int i = 0; if((T1IR & 0x08) == 0x08)//根据为计时器1为3通道，所以为IR的第三位，拉高，为b3位 {
    if(i++ %2 == 0) IO0SET = LED2; else IO0CLR = LED2; T1IR = 0x08;//清零中断申请 } VICVectAddr = 0;//中断服务清除 }

触发一次后，就会一直保持，触发中断程序
