一、目标：
学习沁恒的8位机最小系统的实现。

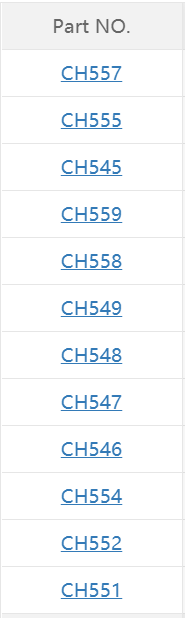

最小系统连接方式通用下面所有常规8位MCU
讯享网
二、资料获取：
1、首先从沁恒官网下载CH552的datasheet： CH552官网手册下载链接.
2、开发资料，包括示例代码，评估板说明书、原理图：官网链接.
（沁恒还是比较接地气的，资料网站上比较全，而且都能下载到。。。。懂得自懂）
沁恒的8位机全部支持芯片内置晶振，所以最小系统可以不需要单独的晶振，而且他们的Bootloader也是用的内置晶振实现的烧录。所以我们的最小系统只需要处理芯片的供电就可以了。

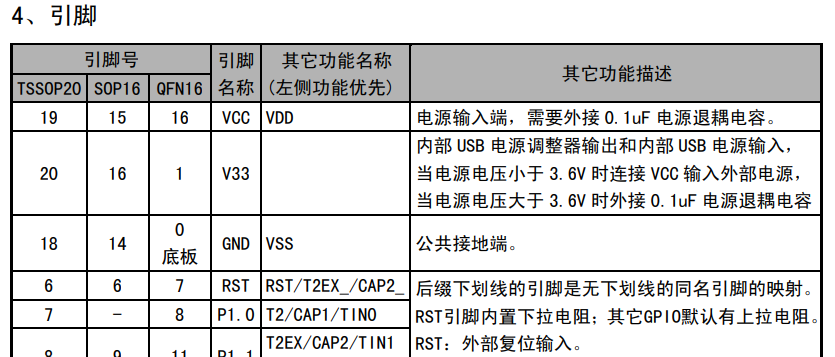

①先看手册的引脚描述，芯片一共有两个电源引脚，一个GND引脚，还有一个RST引脚：

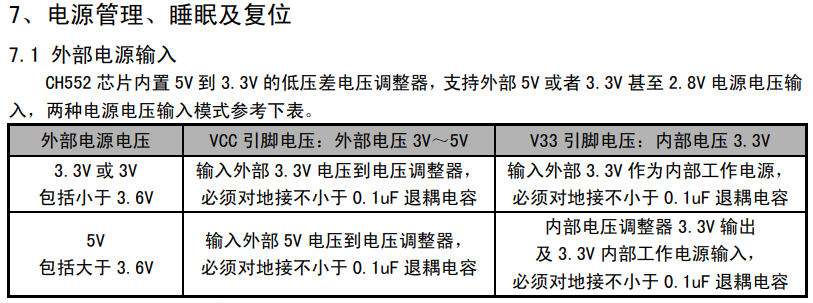

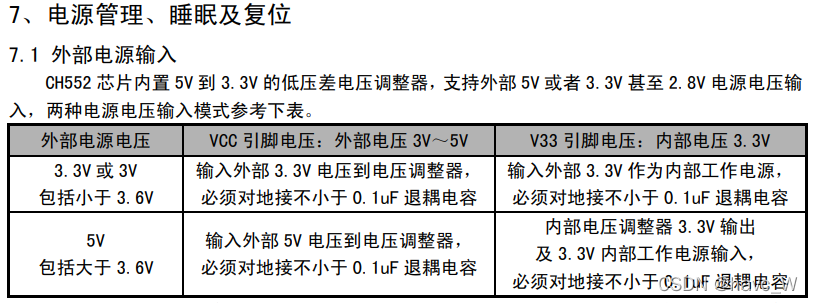

②再来看下手册中对于芯片电源处理部分的描述：

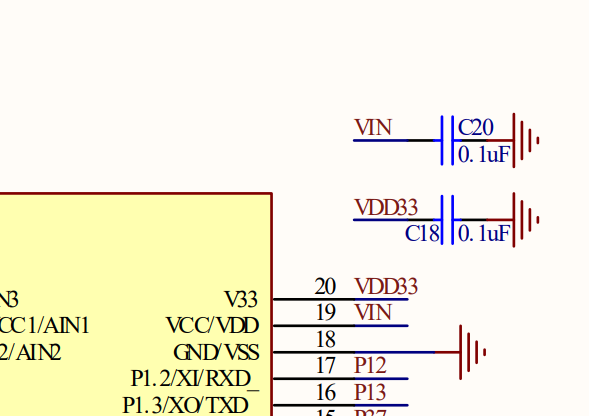

③看一下原理图上电源的处理：
常见的单片机系统分为5V系统和3.3V系统，可以发现:
CH552工作在不同电压时，VCC和V33引脚供电接法不同
这点在原理图中直接写明了。
三、绘制最小系统原理图：
以3.6V电压为分界点：

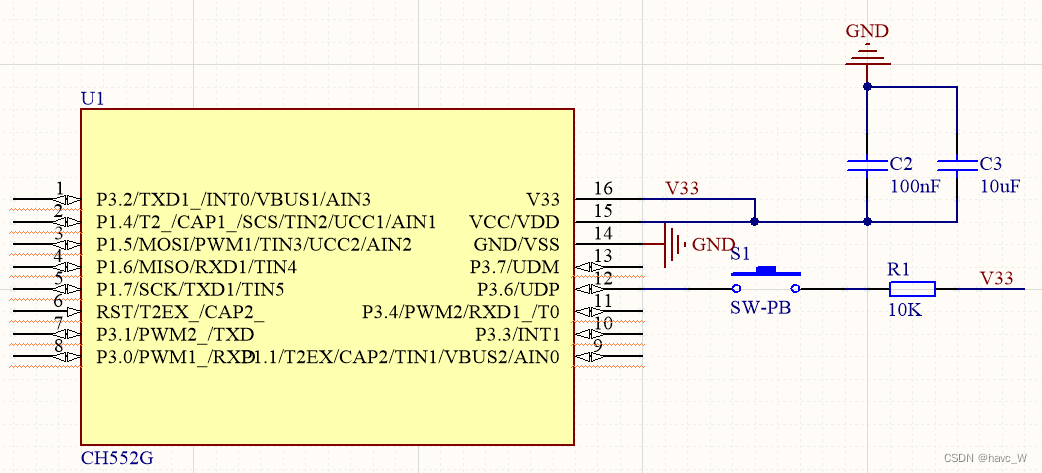

1、供电电压大于3.6V的最小系统如下：
2、供电电压小于3.6V的最小系统如下：
复位引脚
关于芯片RST引脚，芯片是外加高电平复位的，而且RST引脚内置了下拉电阻，内置了上电复位电路。之前和沁恒工程师咨询过，如果产品中用不到外部复位功能，可以直接把RST脚悬空处理，依靠内置的上电复位电路就可以了（上电复位时间典型值11毫秒）。也可以直接在下载代码过程中在WCHISPTool工具中直接关闭RST功能。
这里就直接悬空处理了，产品外壳做好也没有办法提供复位按键了。
三、注意事项：
0、

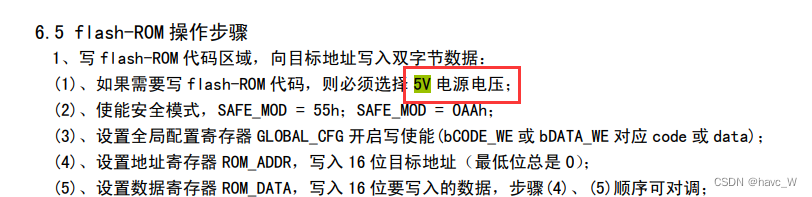

CH554/CH552不支持3.3V供电电压下烧录程序！！！因此踩坑了！！！
1、
2、
芯片工作在5V电路时，V33引脚会输出一个3.3V的电压，这个电压不能给外部器件供电，也就能够给BOOT引脚提供一个高电平上拉。
3、
因为USB数据线的电压时3.3V的，所以要注意芯片的USB通讯引脚最高只能承受3.3V，和其余的GPIO（最高承受VCC电压）不太一样。
4、
芯片冷启动过程中检测引脚电平，默认boot脚都是UD+，需要外接4.7~10K的上拉电阻实现，直接短接到3.3V电压就会导致电平钳位无法实现USB通讯。
5、
通常情况下供电电压主要考虑外围电路电压匹配的问题，仔细翻看参数可以发现系统主频和芯片供电电压有关系
想要主频跑的高，就要确保芯片供电电压在范围内。不然就会出现程序能下载，但是死活运行不起来的情况。
6、
在我们实际做产品板子的时候，一般会将电源和通讯引脚做成测试点的形式，用烧录探针压上去实现烧录。可以省略下载电路（按键+上拉电阻）。在烧录工装上（探针）实现UD+的上拉，这样会降低PCB复杂度。
7、
CH559\558的IO电压比较特殊，其余的8位机IO引脚支持的电压范围都是 0 ~ VCC，而CH559\558为0 ~ VDD33。
