一些知识网上都可以查到，写博客主要是记录一些比较常见的应用，供大家参考；
图画的有点丑！！！
1：二极管的限幅作用；
讯享网
电路图（左）就是二极管的限幅电路，Un是二极管的导通电压，uo为开漏输出，us是交流电源，R是电阻，右图是电压图；
当二极管导通的条件是us-u1>un,此时us>u1+un,uo的输出就是un+u1,达到限幅作用；
当us-u1<=un;二极管未导通，故二极管上无电流通过，此时uo=us；

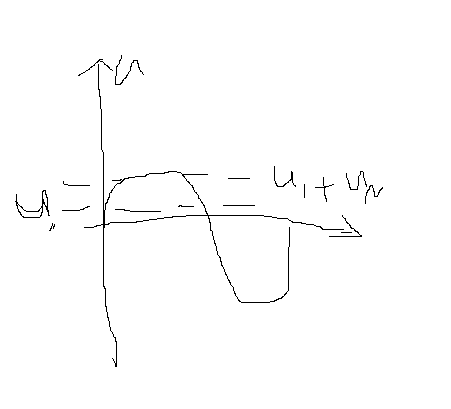

限幅后电压：
2：二极管的整流；

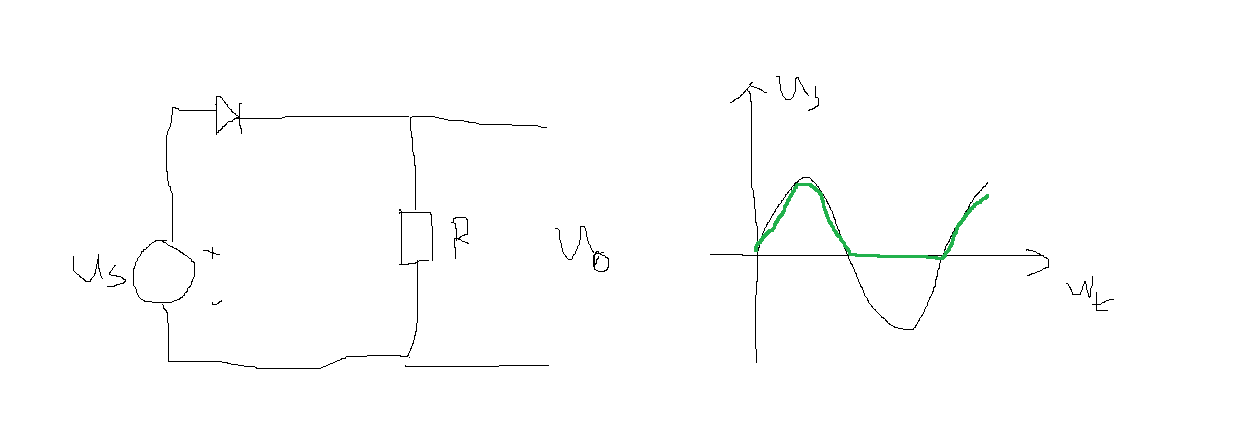

左图为整流电路，二极管采用理想模型（导通电压为0），右图黑色为交流电us，绿色是整流后输出u0;
当us>0,二极管正向导通,u0=us;
当us<0;二极管反向阻隔，无电流流通，u0=0;
起到消除负电压的整流作用；
3：稳压二极管；

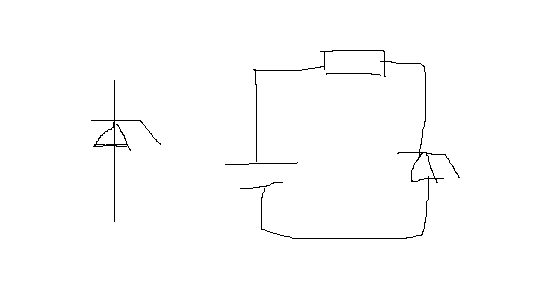

左边是元器件图，右边是稳压电路；

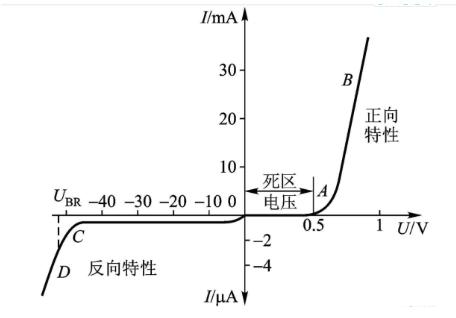

关于稳压原理，就要先看二极管的伏安特性曲线，如下：
这里用的就是他的反向特性，由曲线可知，当电流变化很大时，电压变化很小，因此可以实现稳压；
详细解释：电源电压u逐渐升高时，电流增大，但是二极管电压变化很小，所以电阻R分担了大部分电压，因此，稳压电路中电阻R起到至关重要的作用----分压，故电阻R必不可少，有些同学可能误认为这里的电阻跟之前的那些电路里加的电阻起相同的作用，这个需要理清楚；
