一、EEPROM和ICC介绍

1.串口通信中UART 和IIC区别

UART是有两个数据项RX ,TX,属于全双工，无时钟线异步串行通信

IIC 有两根线SCL时钟线和SDA数据线，由于只有一条数据线，是同步半双工通信。

2. AT24C64 芯片手册器件操作时序

IIC通信协议

讯享网

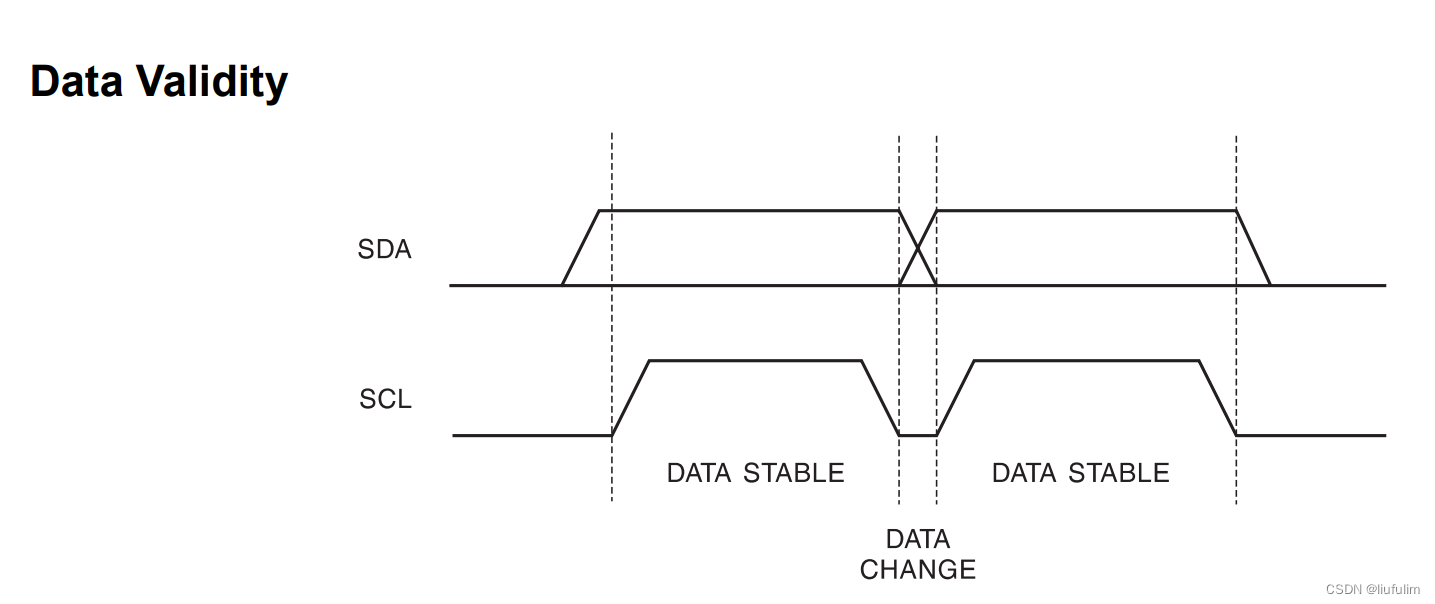

SDA是在SCL低电平时改变，当SCL为高电平时SDA保持数据稳定。

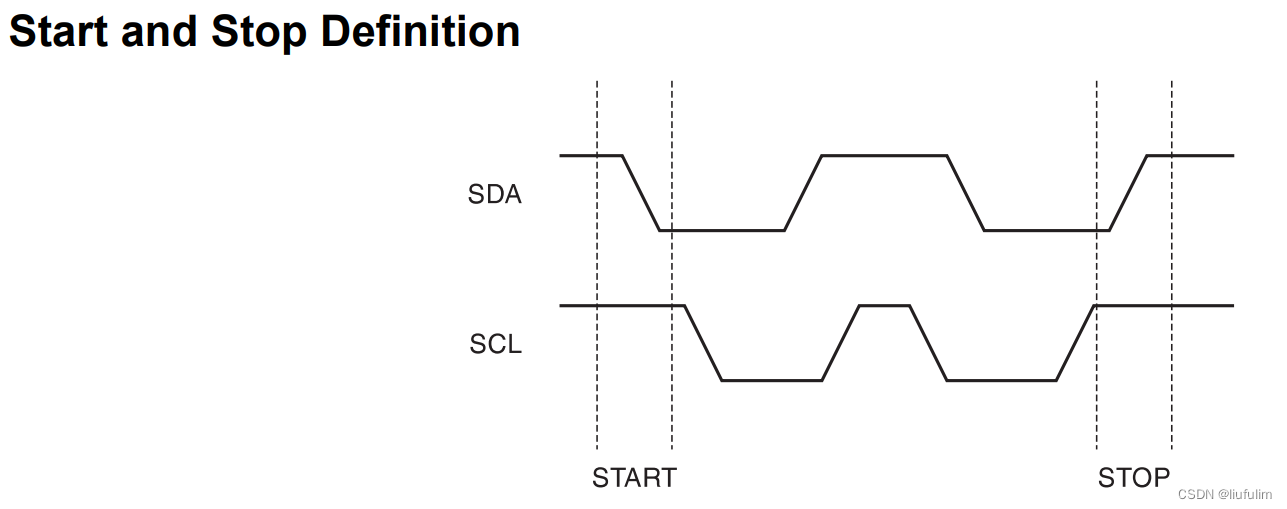

SCL为高电平时，SDA由高拉低是开始标志，传输完数据后由低拉高是结束标志。

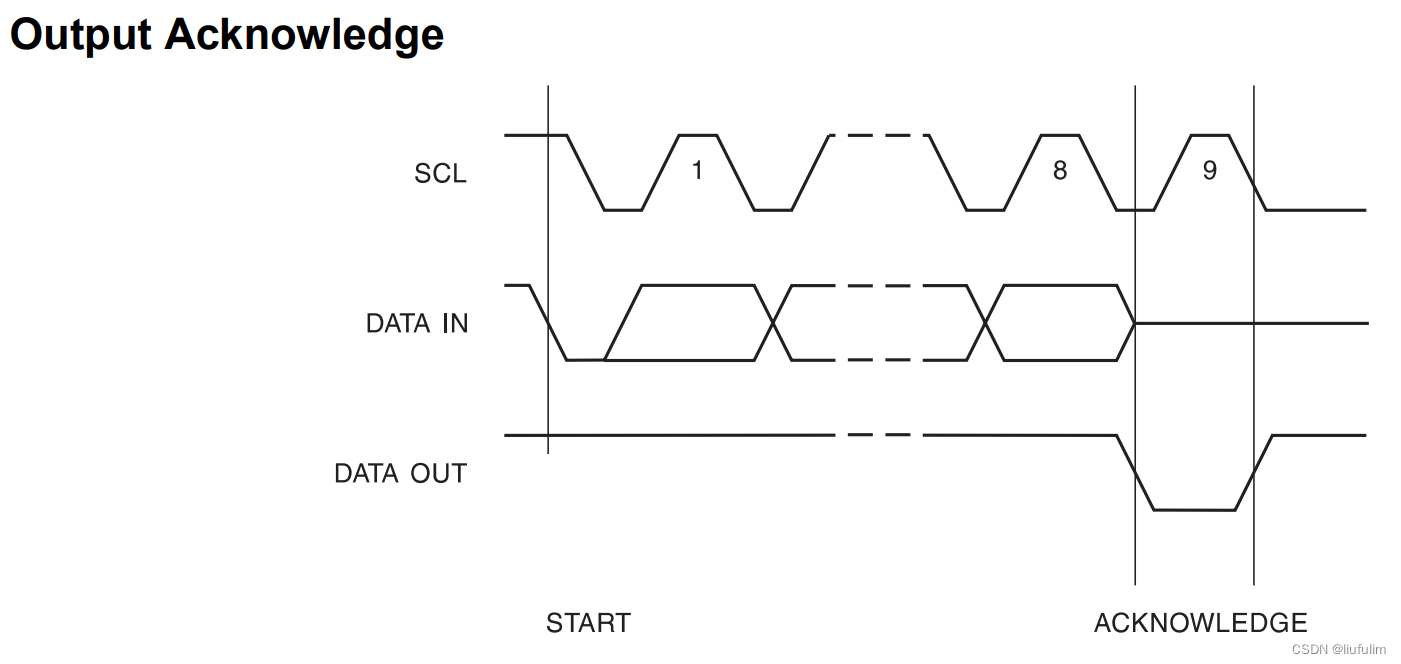

这个是应答位输出完8bit数据后，输出一个低电平。当输出一直为高电平有可能是数据出错，SCL 频率太高等。

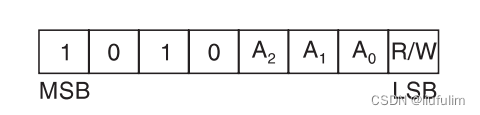

3.器件地址

前四位是固定值，A2A1A0是可配置地址输入，最多供8个器件EEPROM组合，最后一位是读写控制位。1读0写。本次实验配置A2A1A0为000。

4.写操作

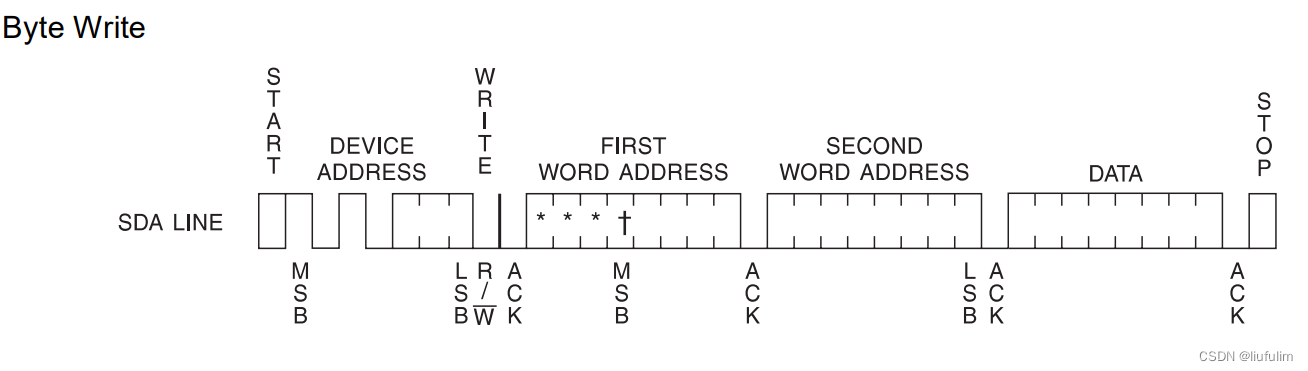

字节写

这个图略去了SCL时钟波形，根据上述器件操作时序可知，当SCL高电平时SDA拉低则表示数据START,然后在每个SCL低电平期间，数据改变一共输出8位1010A2A1A0+读写位，最后在SCL高电平期间输出一个响应位即SDA拉低。

硬件上就是开始到器件地址位由FPGA来控制，然后由EEPROM响应是否输出低电平响应。

字节地址位，*表示不关心位，+表示32k不关心，芯片是64k的所以要看设置为BIT_CTRL=1。

AT24C64 存储容量为 64Kbit，内部分成 256 页，每页 32 字节，共有 8192 个字节，且其读写操作都是以字节为基本单位。可以把 AT24C64 看作一本书，那么这本书有 256 页，每页有 32 行，每行有 8 个字，总共有 256*32*8=65536 个字，对应着 AT24C64 的 64*1024=65536 个 bit。8192=2^13,所以用13位来表示字节地址，当然每8位后还是有一个ACK。识别完器件地址和字节地址信息后，就开始写数据了，随后输出一个ACK和停止位。

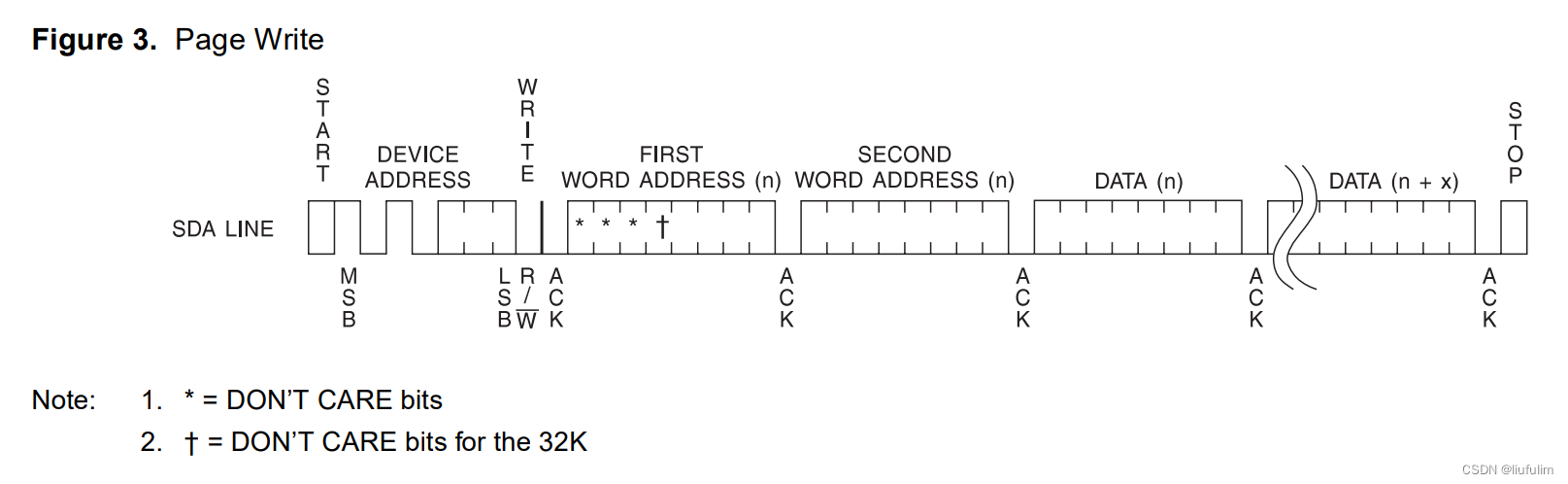

页写

DATA一共写32个字节数据，然后再输出ACK和停止位。

显然如果数据多，用页写操作效率远大于字节写。

5.读操作

EEPROM支持三种读操作，当前地址读，随机地址读和顺序地址读。

顺序读中，读操作和写操作有一个很不同的地方。读到某一页最后字节会跳转到下一页，一直读到最后一页最后一个字节然后跳转到第一页第一个字节。写操作则是写到当前页最后一个字节时跳到当前页第一个字节。

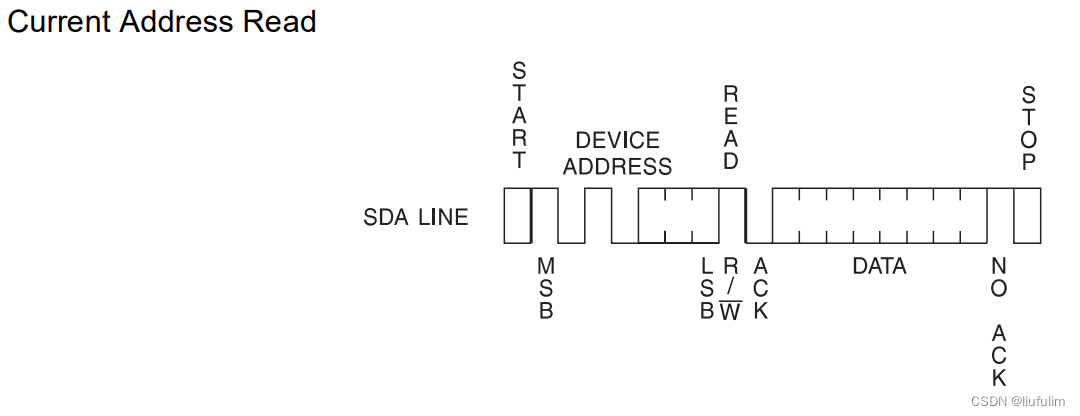

当前地址读好理解，最后不需要ACK信号。

任意地址读则需要在都之前进行一次哑写，写入地址，然后读出该地址，同样没有ACK信号。

由于需要哑写，所以耗费时间

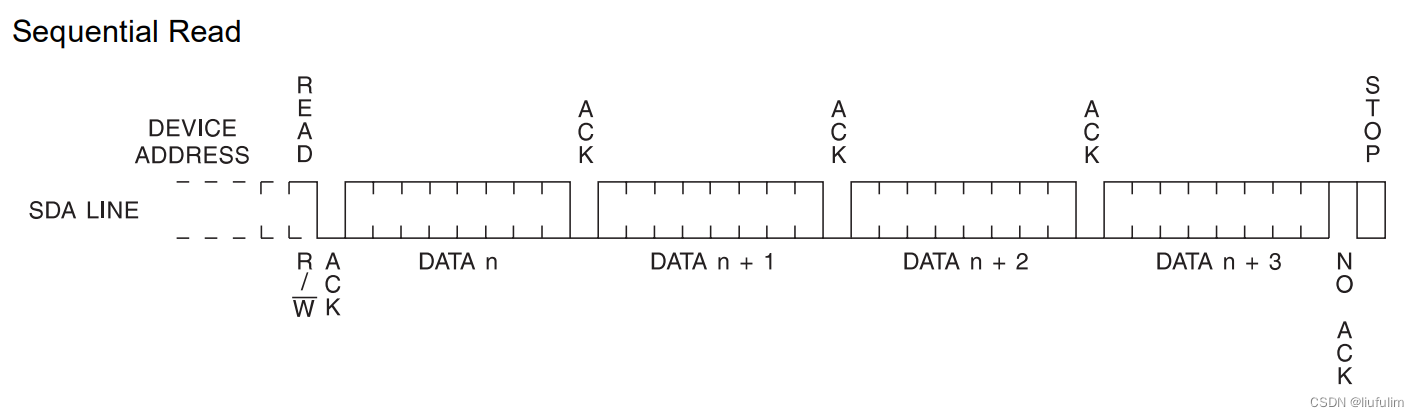

在当前地址读基础上主机不返回STOP

本次实验选择字节写和随机读的方式，也是为了后面实验直接调用本模块。

6.实验IIC读写协议选取

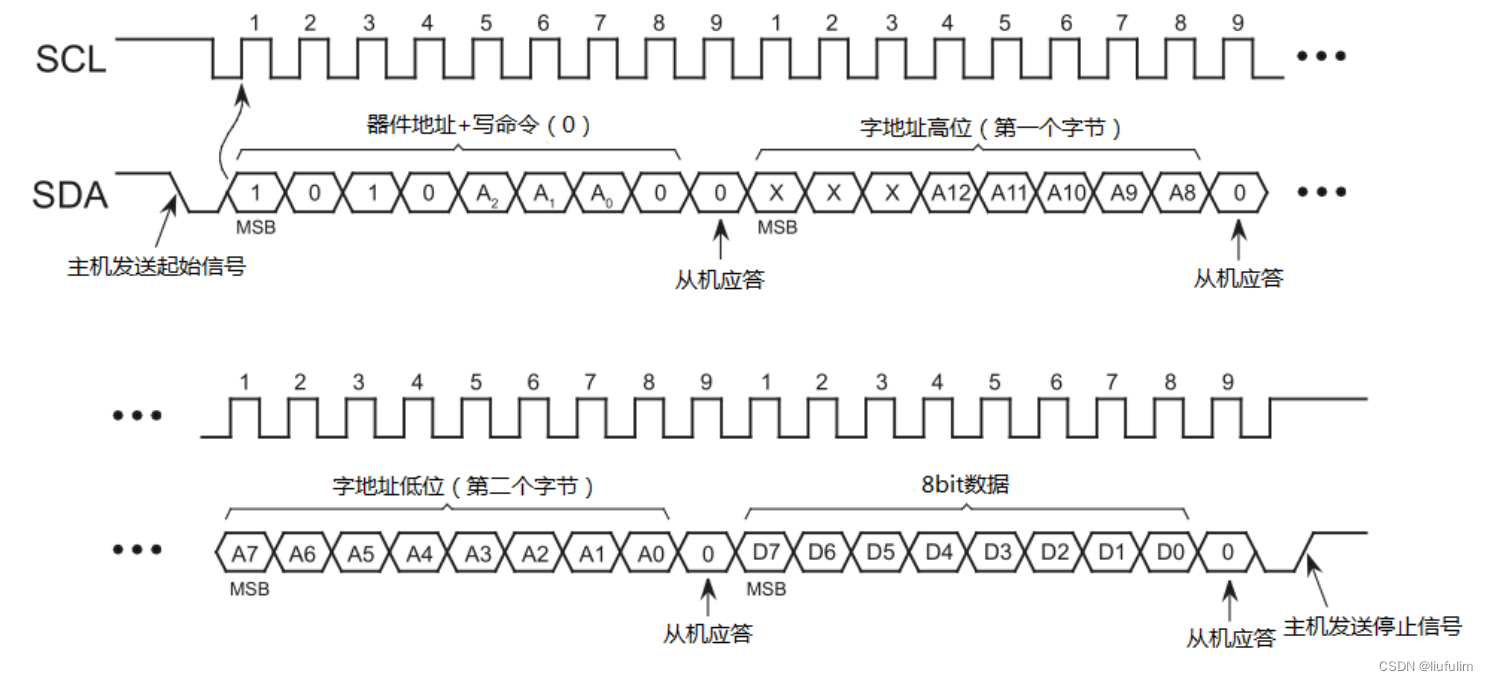

字节写

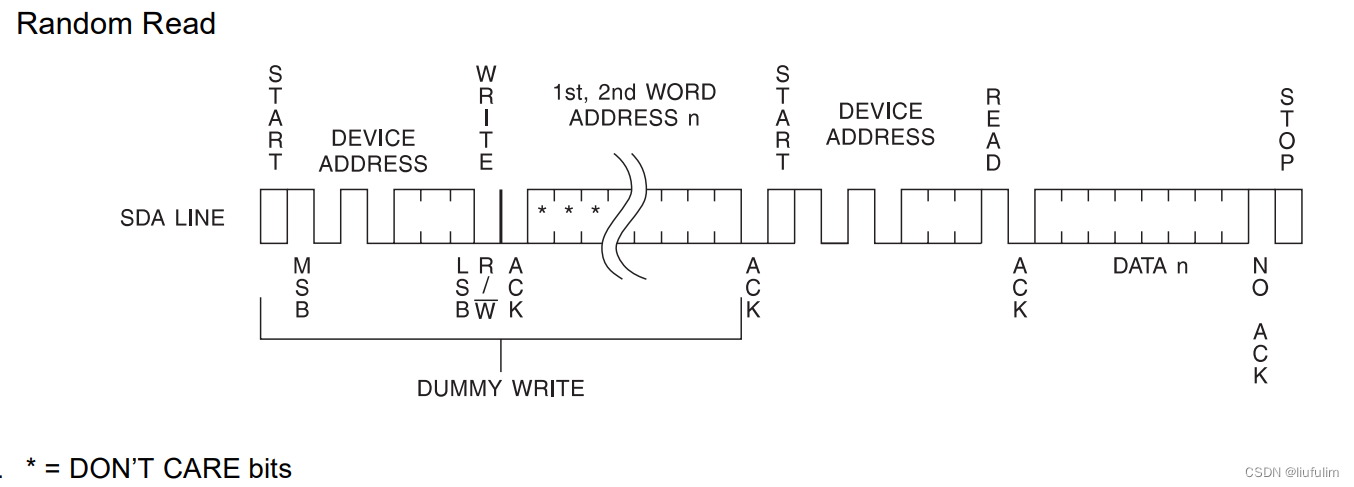

随机读

二、实验

1.实验任务

先给EEPROM 地址0-255写入数据0-255.之后再读取数据，若读取正确LED常亮否则闪烁。

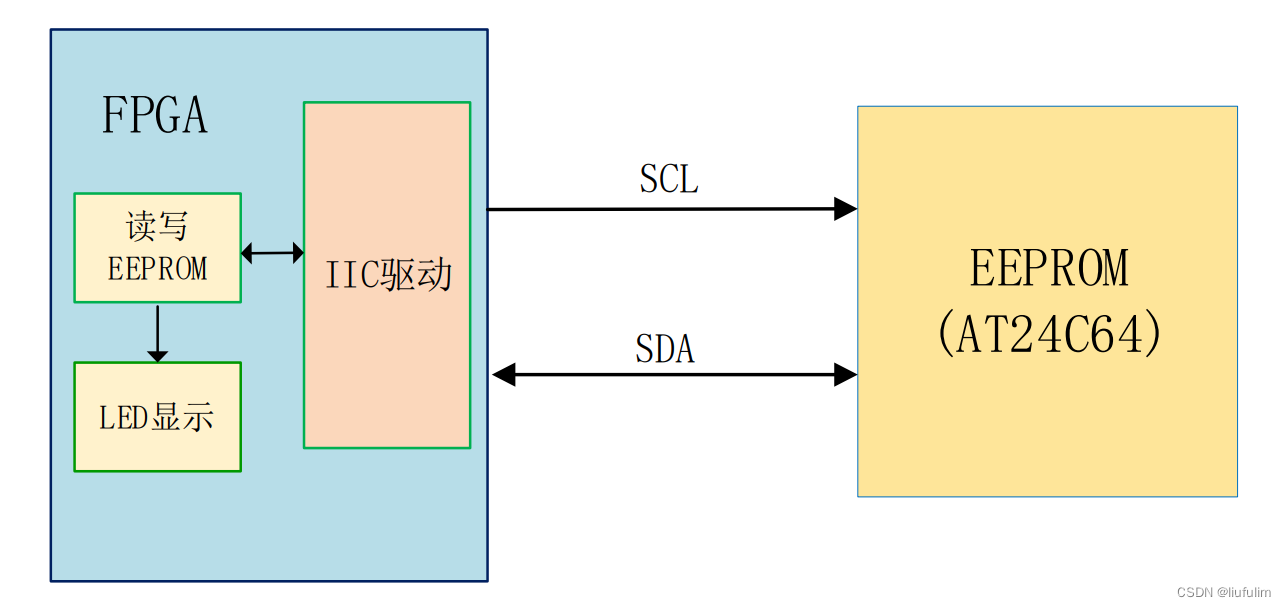

模块框架中就两条线SCL和SDA

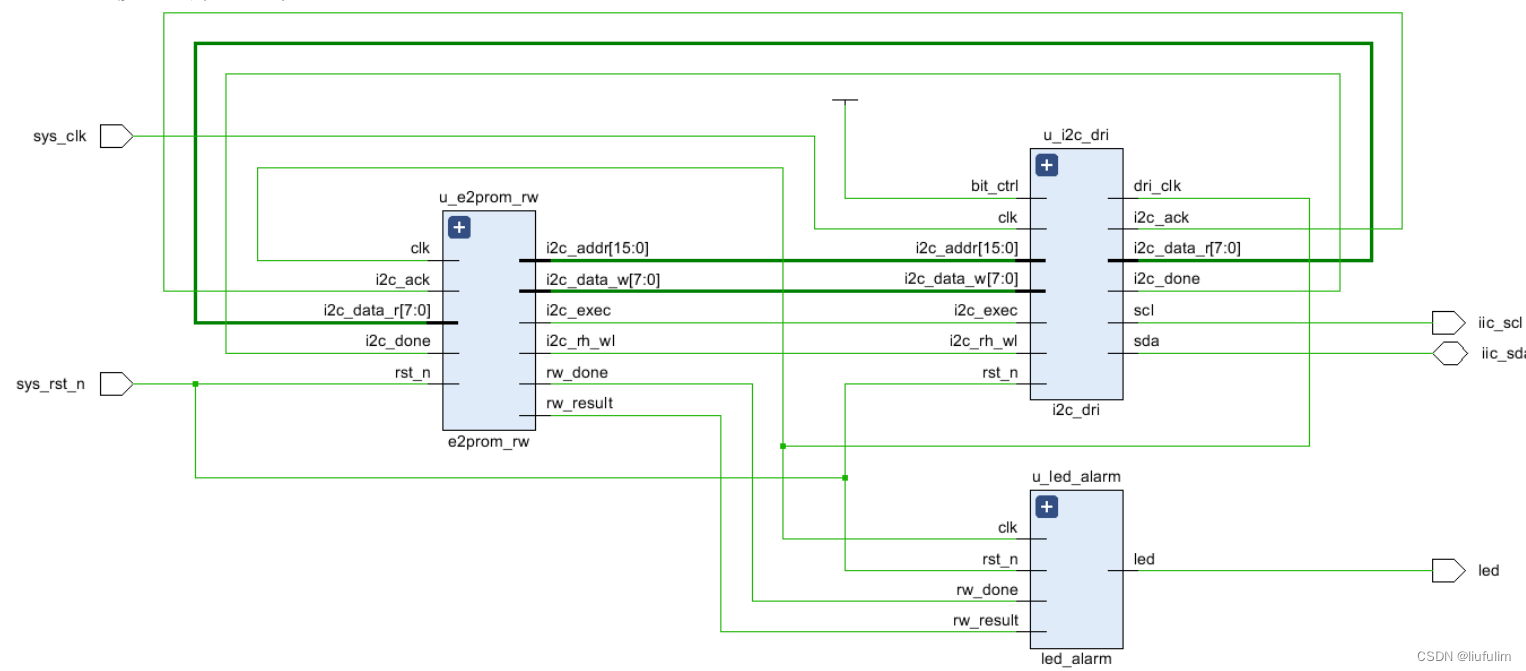

2.原理图

图中iic_sda是INOUT信号。

i2c_dri 为 I2C 驱动模块，用来驱动 I2C 的读写操作。当 FPGA 通过 EEPROM 读写模块 e2prom_rw 向 EEPROM 读写数据时，拉高 i2c 触发控制信号 i2c_exec 以使能 I2C 驱动模块，并使用读写控制信号 i2c_rh_wl 控制读写操作，当 i2c_rh_wl 为低电平时，I2C 驱动模块 i2c_dri 执行写操作，当 i2c_rh_wl 为高电平时，I2C 驱动模块 i2c_dri 执行读操作。此外，e2prom_rw 模块通过 i2c_addr 接口向 i2c_dri 模块输入器件字地址，通过 i2c_data_w接口向 i2c_dri模块输入写的数据，并通过 i2c_data_r 接口读取 i2c_dri模块读到的数据。rw_done 信号是读写测试完成的标志，rw_result 是读写测试的结果。

3.i2c_dri程序设计

sda信号设计：它是一个INOUT信号，EEPROM是半双工，它只有一条数据线。所以用三态门设计读写分开操作

reg sda_dir ; //I2C数据(SDA)方向控制 wire sda_in ; //SDA输入信号 assign sda = sda_dir ? sda_out : 1'bz; //SDA数据输出或高阻 assign sda_in = sda ; //SDA数据输入

讯享网

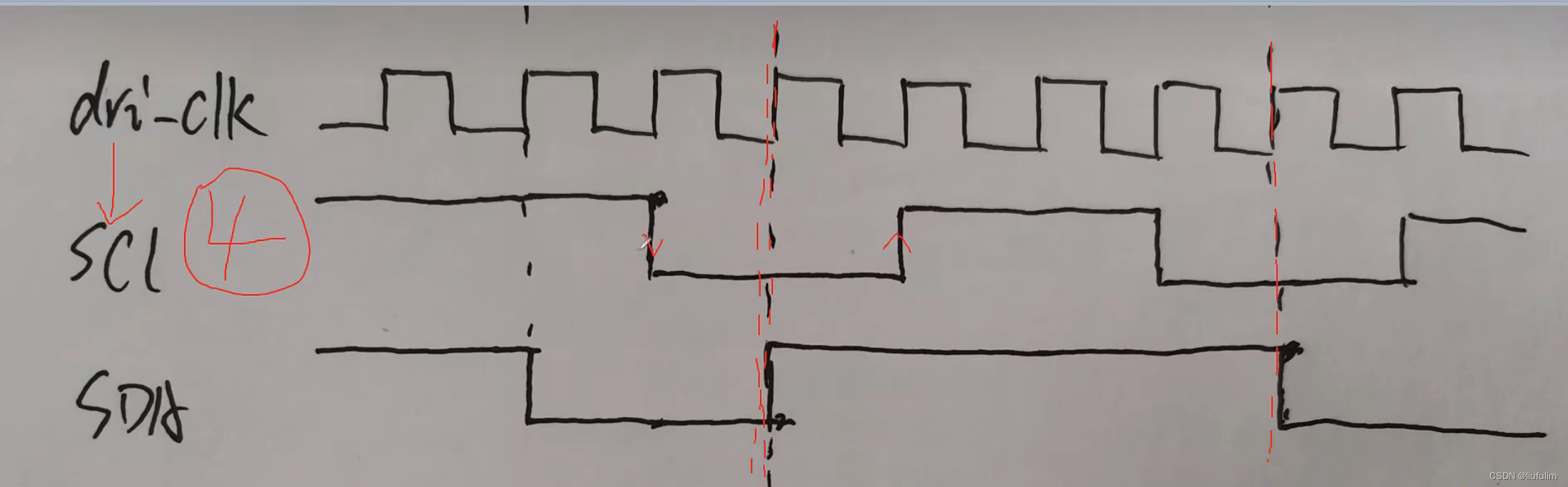

dri_clk的设计：

驱动时钟dri要驱动SCL,SDA所以时钟频率要高，毕竟SDA在SCL低电平时候变化，所以dri_clk频率最好是SCL4倍以上。

先求分频系数，系统时钟50MHZ除以I2C的时钟，可得I2C时钟分频系数，用一个计数器计数到这么多跳变一次的时钟就是I2C所需要的时钟频率的两倍。而dri_clk频率是其四倍，右移两位即除4。（计数为I2C的四分之一就跳变就是频率为其4倍）

讯享网assign clk_divide = (CLK_FREQ/I2C_FREQ) >> 2'd2;//模块驱动时钟的分频系数

计数器模块如下：

//生成I2C的SCL的四倍频率的驱动时钟用于驱动i2c的操作 always @(posedge clk or negedge rst_n) begin if(!rst_n) begin dri_clk <= 1'b0; clk_cnt <= 10'd0; end else if(clk_cnt == clk_divide[8:1] - 1'd1) begin clk_cnt <= 10'd0; dri_clk <= ~dri_clk; end else clk_cnt <= clk_cnt + 1'b1; end

要注意取[8:1]也是除2操作，因为分频系数只是求到那个跳变的计数，即一个周期的一半，故还要再除2，这样才是一个周期。减一1是从0开始计数。（当然这个仅适用于偶分频）

IP核也可以分频但是资源利用率会上升。

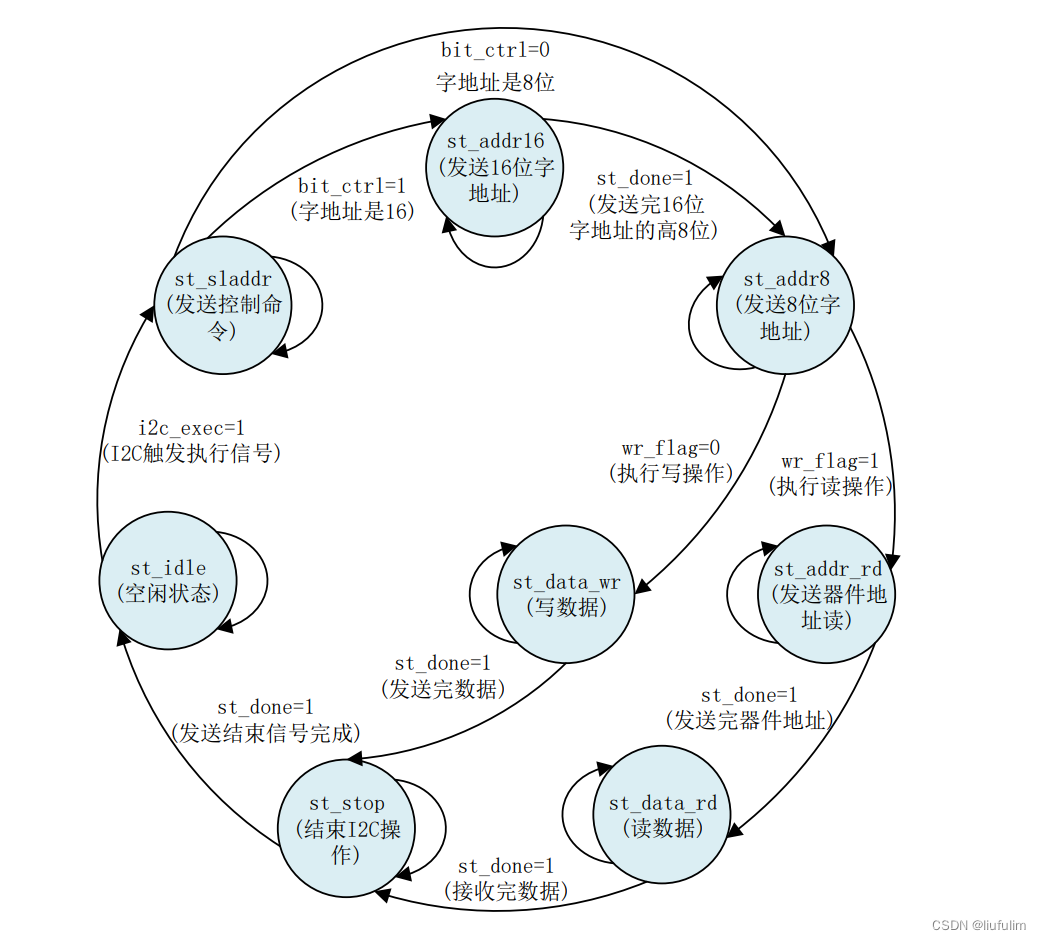

状态机的设计：

初始状态设为idle。

用三段式来设计

讯享网//localparam define localparam st_idle = 8'b0000_0001; //空闲状态 localparam st_sladdr = 8'b0000_0010; //发送器件地址(slave address) localparam st_addr16 = 8'b0000_0100; //发送16位字地址 localparam st_addr8 = 8'b0000_1000; //发送8位字地址 localparam st_data_wr = 8'b0001_0000; //写数据(8 bit) localparam st_addr_rd = 8'b0010_0000; //发送器件地址读 localparam st_data_rd = 8'b0100_0000; //读数据(8 bit) localparam st_stop = 8'b1000_0000; //结束I2C操作 reg [ 7:0] cur_state ; //状态机当前状态 reg [ 7:0] next_state; //状态机下一状态 reg st_done ; //状态结束 reg wr_flag ; //写标志1读0写 //(三段式状态机)同步时序描述状态转移 always @(posedge dri_clk or negedge rst_n) begin if(!rst_n) cur_state <= st_idle; else cur_state <= next_state; end //组合逻辑判断状态转移条件 always @(*) begin next_state = st_idle; case(cur_state) st_idle: begin //空闲状态 if(i2c_exec) begin next_state = st_sladdr; end else next_state = st_idle; end st_sladdr: begin if(st_done) begin if(bit_ctrl) //判断是16位还是8位字地址 next_state = st_addr16; else next_state = st_addr8 ; end else next_state = st_sladdr; end st_addr16: begin //写16位字地址 if(st_done) begin next_state = st_addr8; end else begin next_state = st_addr16; end end st_addr8: begin //8位字地址 if(st_done) begin if(wr_flag==1'b0) //读写判断 next_state = st_data_wr; else next_state = st_addr_rd; end else begin next_state = st_addr8; end end st_data_wr: begin //写数据(8 bit) if(st_done) next_state = st_stop; else next_state = st_data_wr; end st_addr_rd: begin //写地址以进行读数据 if(st_done) begin next_state = st_data_rd; end else begin next_state = st_addr_rd; end end st_data_rd: begin //读取数据(8 bit) if(st_done) next_state = st_stop; else next_state = st_data_rd; end st_stop: begin //结束I2C操作 if(st_done) next_state = st_idle; else next_state = st_stop ; end default: next_state= st_idle; endcase end

需要注意的是，写数据不需要发送地址给EEPROM。读数据需要。

时序电路描述状态输出（得到状态转移所要的信号）

初始化

其实ACK信号作为应答，指的就是该EEPROM有没有得到主机的信号，比如器件地址

为，如果主机发送0010000请求则得不到应答。即ACK信号一直为高电平

parameter SLAVE_ADDR = 7'b ; //EEPROM从机地址

讯享网/时序电路描述状态输出 always @(posedge dri_clk or negedge rst_n) begin //复位初始化 if(!rst_n) begin scl <= 1'b1; //初始为高，因为在高电平下才有可能开始数据读写 sda_out <= 1'b1; //假定开始为写数据所以端口设定为输出 sda_dir <= 1'b1; //方向为写数据 i2c_done <= 1'b0; i2c_ack <= 1'b0; cnt <= 1'b0; st_done <= 1'b0; data_r <= 1'b0; i2c_data_r<= 1'b0; wr_flag <= 1'b0; addr_t <= 1'b0; data_wr_t <= 1'b0; end

空闲状态描述

 else begin st_done <= 1'b0 ; //避免每次操作后还要去拉低，直接写在最上面，使其不操作时一直为0 cnt <= cnt +1'b1 ; //写在这里，如果不操作就会一直累加。 case(cur_state) st_idle: begin //空闲状态 scl <= 1'b1; sda_out <= 1'b1; sda_dir <= 1'b1; i2c_done<= 1'b0; cnt <= 7'b0; //计数单独清0 if(i2c_exec) begin wr_flag <= i2c_rh_wl ; //当驱动使能时，输入读写控制信号 addr_t <= i2c_addr ; //输入器件内地址 data_wr_t <= i2c_data_w; //要写的数据 i2c_ack <= 1'b0; //应答清0 end end

接下来是发送控制命令状态和传送字地址，这一段可以画波形理解。基于IIC协议传送器件地址和数据字地址。还要输出st_done信号供状态跳转。同时注意要拉低最后SCL，让current状态跳转为下一个状态。

讯享网st_sladdr: begin //写地址(器件地址和字地址)，主要是得到st_done信号给状态跳转 case(cnt) 7'd1 : sda_out <= 1'b0; //开始I2C（这里sda=sda_out,当其为低时，开始iic通信） 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= SLAVE_ADDR[6]; //传送器件地址 7'd5 : scl <= 1'b1; //画波形一目了然，在SCL低电平中间，SDA赋值。 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= SLAVE_ADDR[5]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= SLAVE_ADDR[4]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= SLAVE_ADDR[3]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= SLAVE_ADDR[2]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= SLAVE_ADDR[1]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= SLAVE_ADDR[0]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: sda_out <= 1'b0; //0:写 7'd33: scl <= 1'b1; 7'd35: scl <= 1'b0; 7'd36: begin sda_dir <= 1'b0; //拉低，变成读操作，sda_out为高阻 sda_out <= 1'b1; //01都无所谓 end 7'd37: scl <= 1'b1; 7'd38: begin //从机应答 st_done <= 1'b1; //由于本实验用64k,需要13位，于是bit_ctrl=1。输出16位地址。 if(sda_in == 1'b1) //高电平表示未应答，读取EEPROM的应答状态 i2c_ack <= 1'b1; //拉高应答标志位 ，未应答 end //不写else是因为初始化i2c_ack为0.也可以补上else啦 7'd39: begin scl <= 1'b0; //需要再延迟一拍，当前状态才变为next_state cnt <= 1'b0; end default : ; endcase end st_addr16: begin case(cnt) 7'd0 : begin sda_dir <= 1'b1 ; sda_out <= addr_t[15]; //传送字地址 end 7'd1 : scl <= 1'b1; 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= addr_t[14]; //卡在低电平中间变化 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= addr_t[13]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= addr_t[12]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= addr_t[11]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= addr_t[10]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= addr_t[9]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= addr_t[8]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: begin sda_dir <= 1'b0; sda_out <= 1'b1; end 7'd33: scl <= 1'b1; 7'd34: begin //从机应答 st_done <= 1'b1; if(sda_in == 1'b1) //高电平表示未应答 i2c_ack <= 1'b1; //拉高应答标志位 end 7'd35: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end st_addr8: begin case(cnt) 7'd0: begin sda_dir <= 1'b1 ; sda_out <= addr_t[7]; //字地址 end 7'd1 : scl <= 1'b1; 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= addr_t[6]; 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= addr_t[5]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= addr_t[4]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= addr_t[3]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= addr_t[2]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= addr_t[1]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= addr_t[0]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: begin sda_dir <= 1'b0; sda_out <= 1'b1; end 7'd33: scl <= 1'b1; 7'd34: begin //从机应答 st_done <= 1'b1; if(sda_in == 1'b1) //高电平表示未应答 i2c_ack <= 1'b1; //拉高应答标志位 end 7'd35: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end

写数据，主设备是FPGA写8位数据给E2PROM，所以是用sda_out,将要写的数据用同样的IIC协议写入。

 st_data_wr: begin //写数据(8 bit) case(cnt) 7'd0: begin sda_out <= data_wr_t[7]; //I2C写8位数据 sda_dir <= 1'b1; end 7'd1 : scl <= 1'b1; 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= data_wr_t[6]; 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= data_wr_t[5]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= data_wr_t[4]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= data_wr_t[3]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= data_wr_t[2]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= data_wr_t[1]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= data_wr_t[0]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: begin sda_dir <= 1'b0; sda_out <= 1'b1; end 7'd33: scl <= 1'b1; 7'd34: begin //从机应答 st_done <= 1'b1; if(sda_in == 1'b1) //高电平表示未应答 i2c_ack <= 1'b1; //拉高应答标志位 end 7'd35: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end

写地址进行读数据，共两步,我们选的是任意地址读，首先写入地址数据以便读数据。在SCL高电平期间，sda_out由高变低。重新开始写地址

讯享网st_addr_rd: begin //写地址以进行读数据 case(cnt) 7'd0 : begin sda_dir <= 1'b1; //dir拉高，方向是输出写数据 sda_out <= 1'b1; end 7'd1 : scl <= 1'b1; 7'd2 : sda_out <= 1'b0; //重新开始 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= SLAVE_ADDR[6]; //传送器件地址 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= SLAVE_ADDR[5]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= SLAVE_ADDR[4]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= SLAVE_ADDR[3]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= SLAVE_ADDR[2]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= SLAVE_ADDR[1]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= SLAVE_ADDR[0]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: sda_out <= 1'b1; //1:读 7'd33: scl <= 1'b1; 7'd35: scl <= 1'b0; 7'd36: begin sda_dir <= 1'b0; sda_out <= 1'b1; end 7'd37: scl <= 1'b1; 7'd38: begin //从机应答 st_done <= 1'b1; if(sda_in == 1'b1) //高电平表示未应答 i2c_ack <= 1'b1; //拉高应答标志位 end 7'd39: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end st_data_rd: begin //读取数据(8 bit) case(cnt) 7'd0: sda_dir <= 1'b0; //拉低，变成读操作，sda_out为高阻，sda=sda_in 7'd1: begin data_r[7] <= sda_in; scl <= 1'b1; end 7'd3: scl <= 1'b0; 7'd5: begin data_r[6] <= sda_in ; scl <= 1'b1 ; end 7'd7: scl <= 1'b0; 7'd9: begin data_r[5] <= sda_in; scl <= 1'b1 ; end 7'd11: scl <= 1'b0; 7'd13: begin data_r[4] <= sda_in; scl <= 1'b1 ; end 7'd15: scl <= 1'b0; 7'd17: begin data_r[3] <= sda_in; scl <= 1'b1 ; end 7'd19: scl <= 1'b0; 7'd21: begin data_r[2] <= sda_in; scl <= 1'b1 ; end 7'd23: scl <= 1'b0; 7'd25: begin data_r[1] <= sda_in; scl <= 1'b1 ; end 7'd27: scl <= 1'b0; 7'd29: begin data_r[0] <= sda_in; scl <= 1'b1 ; end 7'd31: scl <= 1'b0; 7'd32: begin sda_dir <= 1'b1; //拉高就是写 sda_out <= 1'b1; // end 7'd33: scl <= 1'b1; 7'd34: st_done <= 1'b1; //非应答 7'd35: begin scl <= 1'b0; cnt <= 1'b0; i2c_data_r <= data_r; //将读的数据寄存到i2c_data_r end default : ; endcase end

停止

st_stop: begin //结束I2C操作 case(cnt) 7'd0: begin sda_dir <= 1'b1; //结束I2C sda_out <= 1'b0; end 7'd1 : scl <= 1'b1; 7'd3 : sda_out <= 1'b1; 7'd15: st_done <= 1'b1; //这里也是I2C结束标志，当SCL为高时，输出SDA_OUT由低变高。 7'd16: begin cnt <= 1'b0; i2c_done <= 1'b1; //向上层模块传递I2C结束信号 end default : ; endcase end endcase end end endmodule

驱动模块tb文件：太复杂了。直接调用网上的。以下是仿真VIVADO

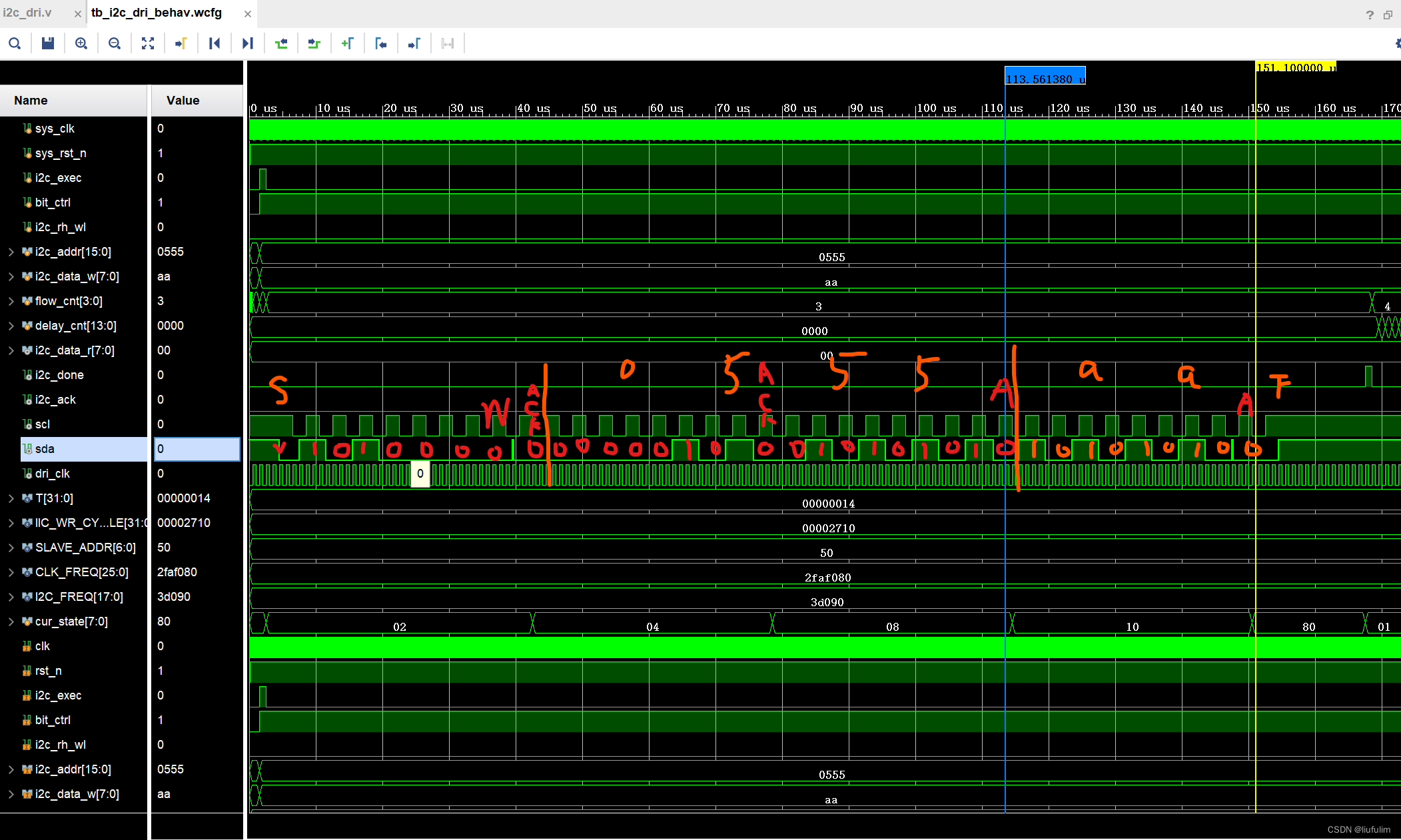

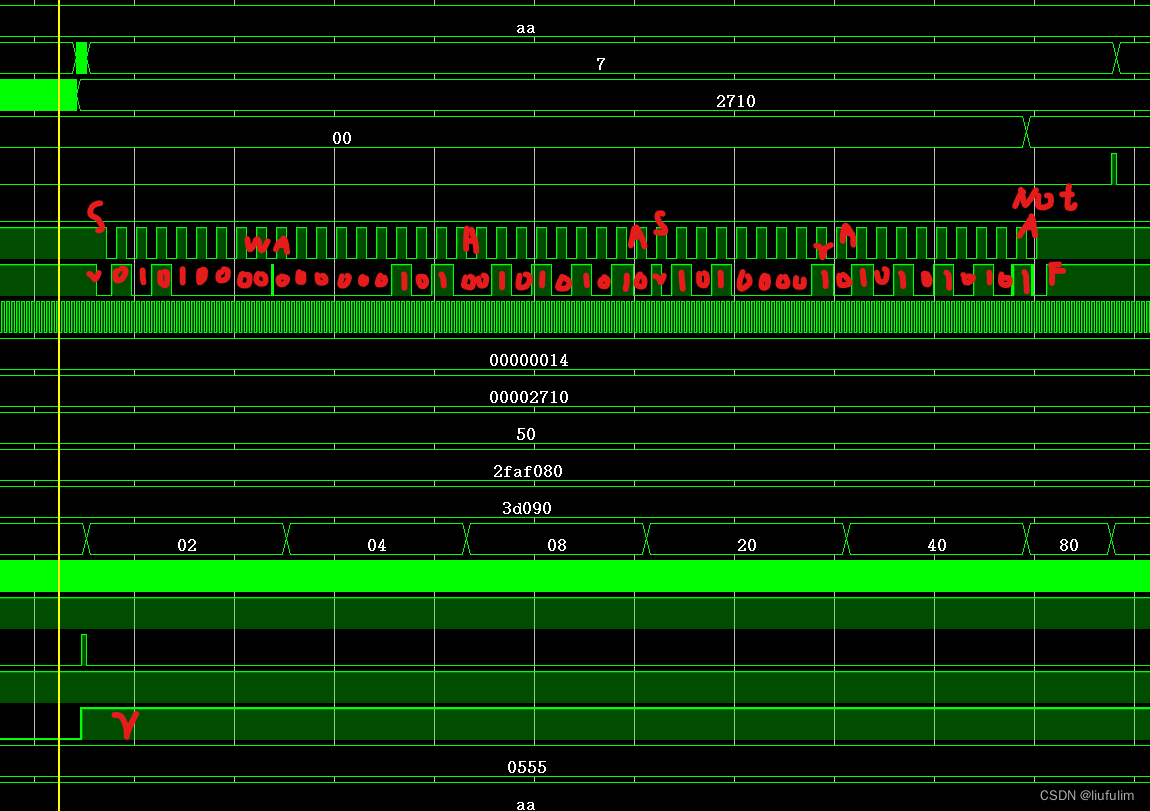

TB设定的地址是0555，写入数据是AA。这里可以注意i2c_rh_wl信号是low。开始结束标志都是在SCL高电平期间由SDA给出。ACK信号也正常。

下图是读操作，由于读写延迟了10MS，仿真时间应该设置为11MS才看的到读操作。

i2c_rh_wl拉高为1.先进行假写操作。然后再重新开始访问器件地址，最后一位拉高为R读操作。然后是读数据AA，但是之后接着的是NOT ACK，主机非应答。然后拉高SDA结束.

仿真是OK的，可以设定错误的divce地址，会得到NOT ACK,即ACK为高。。。即得不到从机的应答.

接下来是本次实验其他部分。

E2PROM_RW部分

由于我们要检验读出的数据和写入的是否一致。用灯来表示。在RW模块需要完成数据检查，正确输出1，否则为0；同时输出测试完成（不同于IIC驱动的一次操作完成）

这个模块还需要负责读出ICC_dri输入的数据，即EEPROM里的，和输出器件内地址（2^13位，这里用16位）以及要写的数据。TB模块设置的在0555[00000]处写aa[]...

讯享网module e2prom_rw( input clk , //时钟信号 是DRI_CLK input rst_n , //复位信号 //i2c interface output reg i2c_rh_wl , //I2C读写控制信号 output reg i2c_exec , //I2C触发执行信号 output reg [15:0] i2c_addr , //I2C器件内地址 output reg [ 7:0] i2c_data_w , //I2C要写的数据 input [ 7:0] i2c_data_r , //I2C读出的数据 input i2c_done , //I2C一次操作完成 input i2c_ack , //I2C应答标志 //user interface output reg rw_done , //E2PROM读写测试完成 output reg rw_result //E2PROM读写测试结果 0:失败 1:成功 ); //parameter define //EEPROM写数据需要添加间隔时间,读数据则不需要 parameter WR_WAIT_TIME = 14'd5000; //写入间隔时间5MS，手册里最大是10MS parameter MAX_BYTE = 16'd256 ; //读写测试的字节个数 8页，一页32字节 //reg define reg [1:0] flow_cnt ; //状态流控制 reg [13:0] wait_cnt ; //延时计数器 //* // main code //* //EEPROM读写测试,先写后读，并比较读出的值与写入的值是否一致 always @(posedge clk or negedge rst_n) begin if(!rst_n) begin flow_cnt <= 2'b0; i2c_rh_wl <= 1'b0; i2c_exec <= 1'b0; i2c_addr <= 16'b0; i2c_data_w <= 8'b0; wait_cnt <= 14'b0; rw_done <= 1'b0; rw_result <= 1'b0; end else begin i2c_exec <= 1'b0; rw_done <= 1'b0; case(flow_cnt) 2'd0 : begin wait_cnt <= wait_cnt + 1'b1; //延时计数 if(wait_cnt == WR_WAIT_TIME - 1'b1) begin //EEPROM写操作延时完成 wait_cnt <= 1'b0; if(i2c_addr == MAX_BYTE) begin //256个字节写入完成 i2c_addr <= 1'b0; i2c_rh_wl <= 1'b1; flow_cnt <= 2'd2; end else begin flow_cnt <= flow_cnt + 1'b1; i2c_exec <= 1'b1; end end end 2'd1 : begin if(i2c_done == 1'b1) begin //EEPROM单次写入完成 flow_cnt <= 2'd0; i2c_addr <= i2c_addr + 1'b1; //地址0~255分别写入 i2c_data_w <= i2c_data_w + 1'b1; //数据0~255 end end 2'd2 : begin flow_cnt <= flow_cnt + 1'b1; i2c_exec <= 1'b1; end 2'd3 : begin if(i2c_done == 1'b1) begin //EEPROM单次读出完成 //读出的值错误或者I2C未应答,读写测试失败 if((i2c_addr[7:0] != i2c_data_r) || (i2c_ack == 1'b1)) begin rw_done <= 1'b1; rw_result <= 1'b0; end else if(i2c_addr == MAX_BYTE - 1'b1) begin //读写测试成功 rw_done <= 1'b1; rw_result <= 1'b1; end else begin flow_cnt <= 2'd2; i2c_addr <= i2c_addr + 1'b1; end end end default : ; endcase end end endmodule

完成数据检查后将结果给LED模块。我们设置当正确时，rw_result=1时，LED常亮否则闪烁。此模块的时钟同样是dri_clk=500khz.. 我们的试验任务是给地址0-255写入0-255. MAX_BYTE就是256.同时这个模块还要负责输出使能IIC_dri模块，还有控制读写。由于写数据是有延迟的（读没有），我们设置MS延迟，每写一个延迟5ms,下面解释状态流。

FOLW0:写延时，每写一个数据都延时一次。wait_cnt计数直到到WR_WAIT_TIME - 1，然后复位0，如果地址计数没到256，拉高i2c_exec状态流+1；如果地址到了256（地址是到255但是要读完，所以计到256结束）地址清零，由写变成读。状态流变成2.

FOLW1：单个写数据。当写完一个数据，状态回到FLOW0，延时计数且地址加一，由于咱们数据是写入0-255，数据同时+1跟随计数就可以。

FOLW2：状态流+1，拉高i2c_exec。

FOLW3：判断读出数据。这里要考虑EEPROM未应答，ack==1.由于读数据没有延迟，所以读完状态回到FLOW2，而不是FLOW0.我们判断也是跟随地址，i2c_done表示一次操作完成，读写都是这个，所以当i2c_done=1时，判断当前地址是否等于从E2PROM读出的数据（由i2c_dri读取并输入给当前模块）i2c_data_r。

if(i2c_done == 1'b1) begin //EEPROM单次读出完成 //读出的值错误或者I2C未应答,读写测试失败 if((i2c_addr[7:0] != i2c_data_r) || (i2c_ack == 1'b1)) begin rw_done <= 1'b1; rw_result <= 1'b0; end else if(i2c_addr == MAX_BYTE - 1'b1) begin //全部读写测试成功 rw_done <= 1'b1; rw_result <= 1'b1; end else begin flow_cnt <= 2'd2; //对比完一个之后继续比较所以要跳到FLOW2 i2c_addr <= i2c_addr + 1'b1; end end

这里是直接一个一个比，读数据读一个比一个。一开始rw_result是0，然后读到错误还是0，读一个对的也是0，直到读到全部都是对才拉高。

关于之前的写操作地址为什么是到256，而这里是到255.：写数据时写完一个地址加一。写完第255个加1，然后判断；读数据则是读完先判断再加地址，所以读完255就已经同时判断好了，所以到255就输出结果。

LED部分，这部分功能就是接收来自RW模块输出的结果rw_result。当读写没完成时LED不亮，读正确常亮，错误闪烁。

讯享网module led_alarm #(parameter L_TIME = 25'd25_000_000 ) ( input clk , //时钟信号 input rst_n , //复位信号 input rw_done , //完成标志 input rw_result , //E2PROM读写测试结果 output reg led //E2PROM读写测试结果表示，用灯来表示常亮就是正确，否则就是错误 ); //reg define reg rw_done_flag; //读写测试完成标志 reg [24:0] led_cnt ; //led计数 //* // main code //* //读写测试完成标志，由于rw_done是一个脉冲信号所以要对他寄存。 always @(posedge clk or negedge rst_n) begin if(!rst_n) rw_done_flag <= 1'b0; else if(rw_done) rw_done_flag <= 1'b1; end //错误标志为1时PL_LED0闪烁，否则PL_LED0常亮 always @(posedge clk or negedge rst_n) begin if(!rst_n) begin led_cnt <= 25'd0; led <= 1'b0; end else begin if(rw_done_flag) begin if(rw_result) //读写测试正确 led <= 1'b1; //led灯常亮 else begin //读写测试错误 led_cnt <= led_cnt + 25'd1; if(led_cnt == L_TIME - 1'b1) begin led_cnt <= 25'd0; led <= ~led; //led灯闪烁 end end end else led <= 1'b0; //读写测试完成之前,led灯熄灭 end end endmodule

在TOP例化中，来控制L_TIME，由于LED模块用的时钟也是1KHZ，因此闪烁计数值应该以这个来设计。顶层中L_TIME=。125ms变一次。（顶层例化的参数才是最终的，所以这里的并不是）
