一、版本信息

1.本文使用SMT32F407为例，使用HAL库，SPI通信。
2.CS5531、CS5532、CS5533、CS55534理论上相通，本文以CS5532为例。

二、参考程序

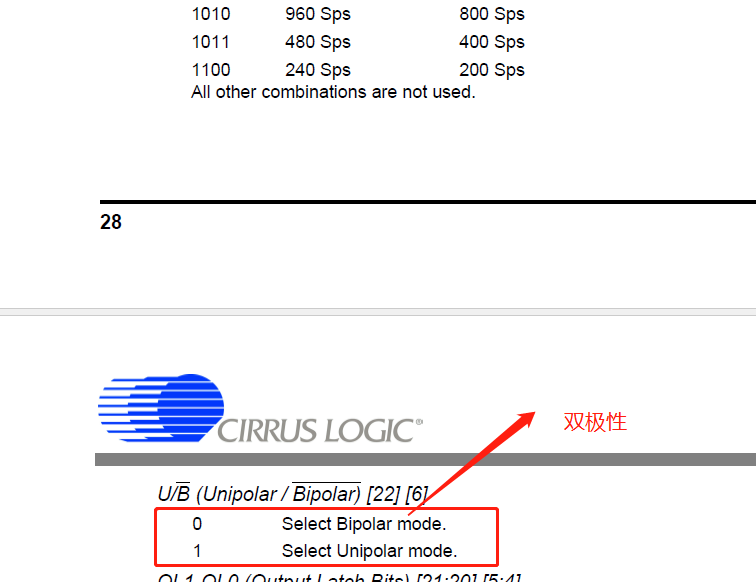

三、CS5532理解注意事项

3.1 波特率

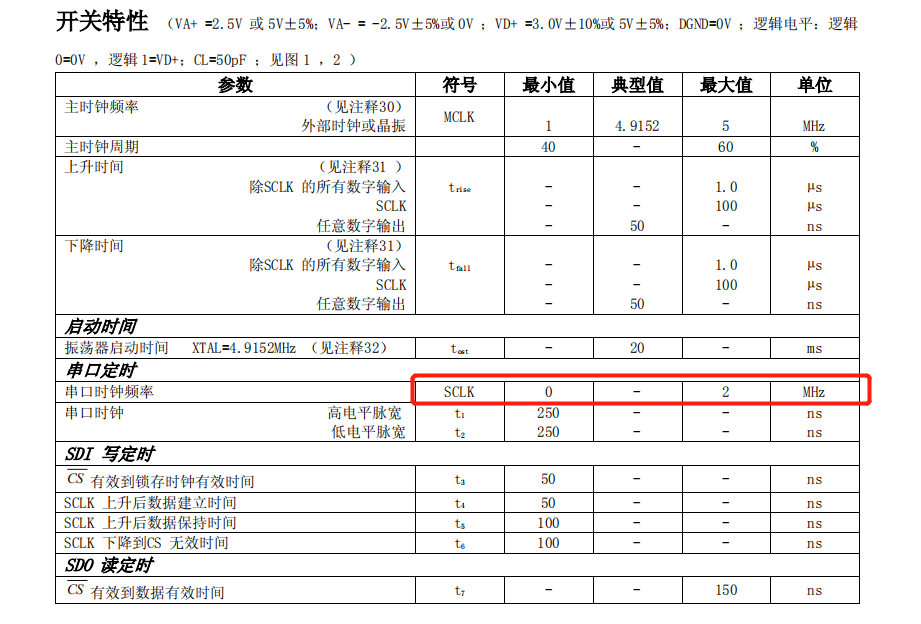

在这里插入图片描述
讯享网
如上图所示，波特率最大为2MHz。

3.2 SPI模式

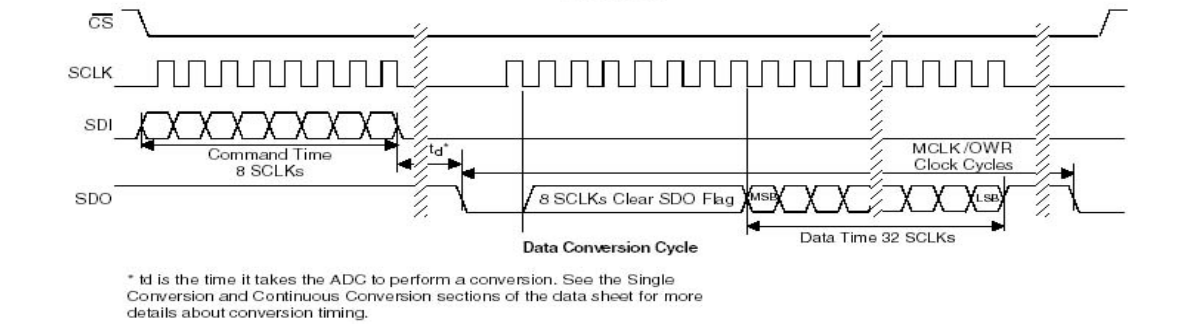

在这里插入图片描述

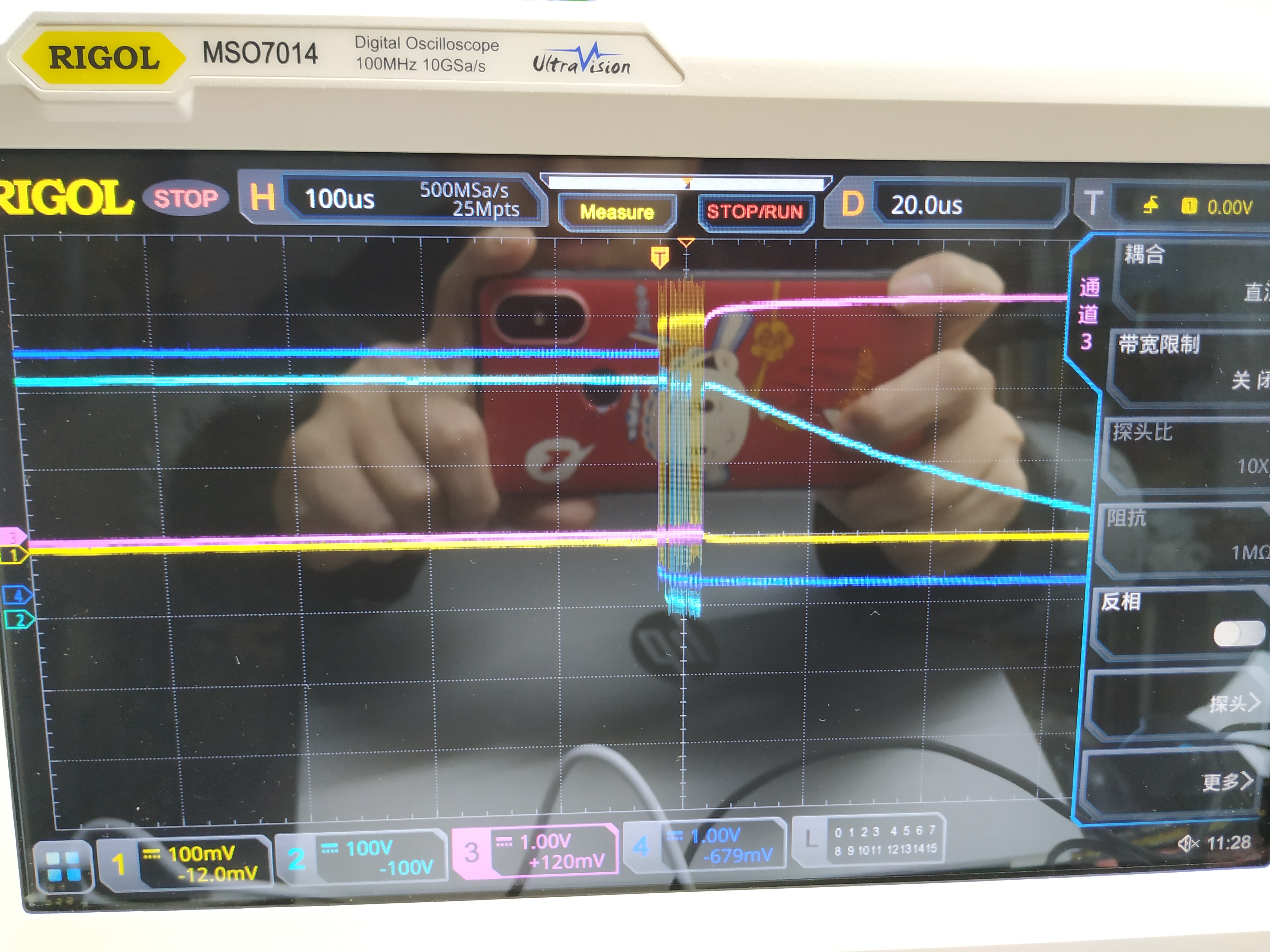

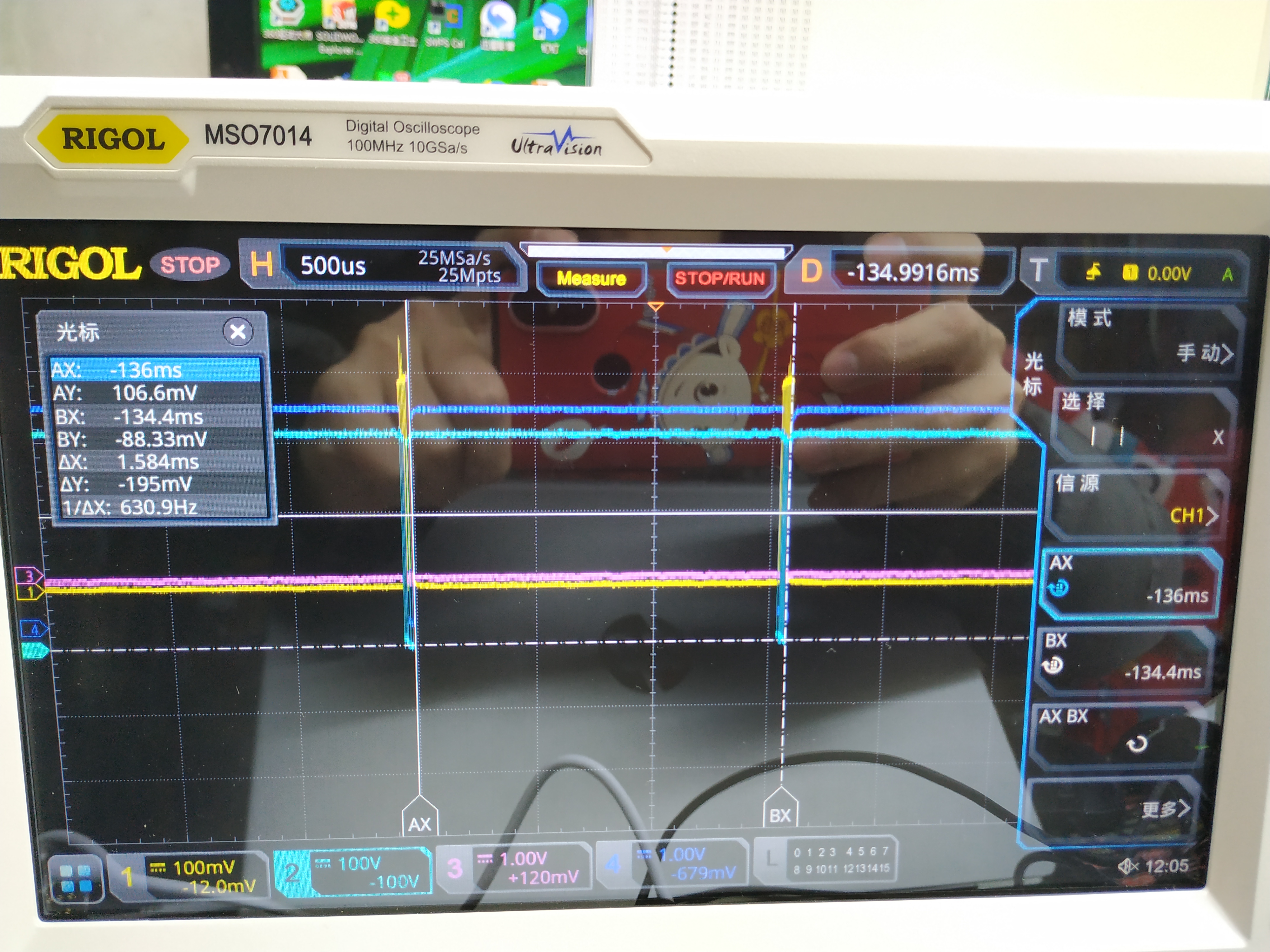

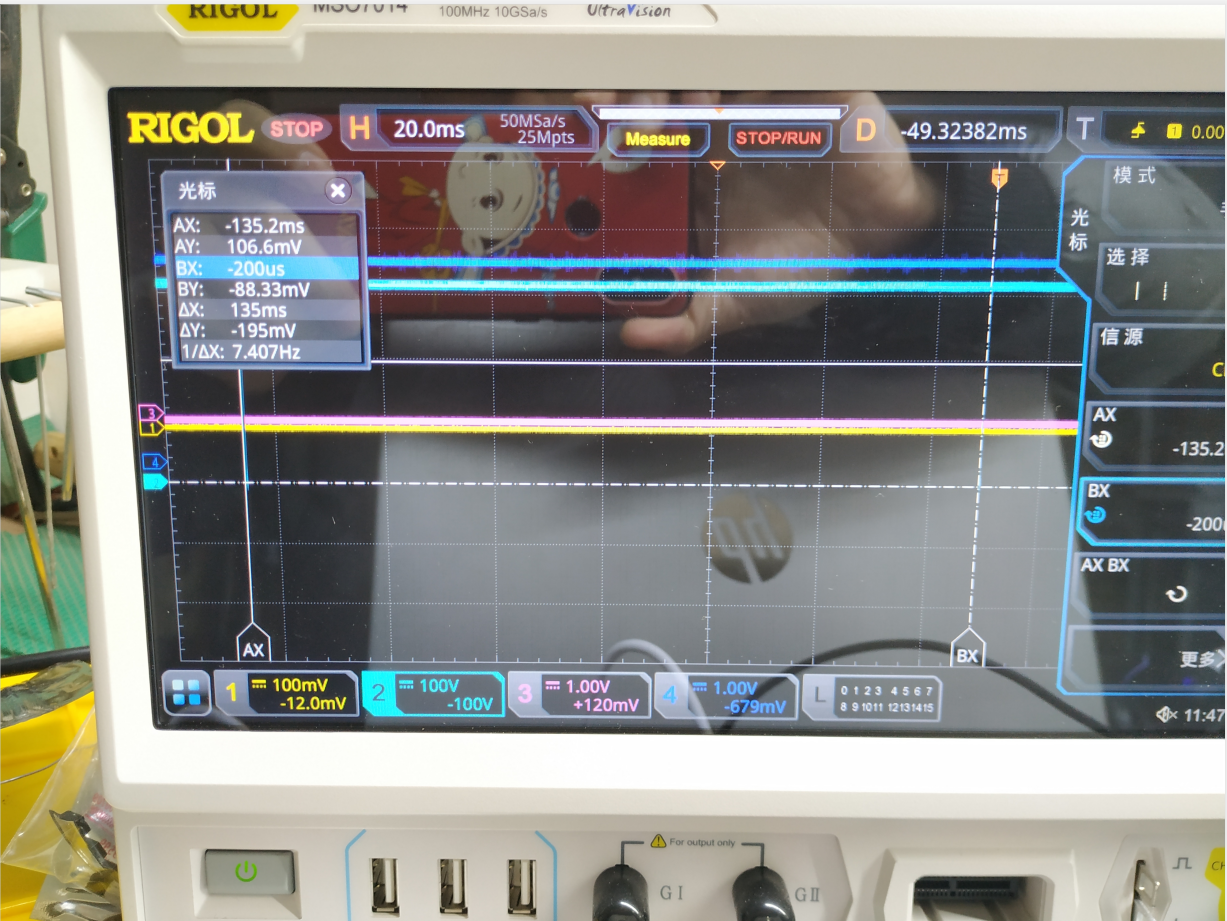

如上图所示，CS片选有效后，SDI、SDO在SCLK的第一个时钟延采集高低电平，第二个时钟转换数据。
对应STM32程序设置如下：

void MX_SPI3_Init(void) {
    hspi3.Instance = SPI3; hspi3.Init.Mode = SPI_MODE_MASTER; hspi3.Init.Direction = SPI_DIRECTION_2LINES; hspi3.Init.DataSize = SPI_DATASIZE_8BIT; hspi3.Init.CLKPolarity = SPI_POLARITY_LOW; hspi3.Init.CLKPhase = SPI_PHASE_1EDGE; hspi3.Init.NSS = SPI_NSS_SOFT; hspi3.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_32; hspi3.Init.FirstBit = SPI_FIRSTBIT_MSB; hspi3.Init.TIMode = SPI_TIMODE_DISABLE; hspi3.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE; hspi3.Init.CRCPolynomial = 10; if (HAL_SPI_Init(&hspi3) != HAL_OK) {
    Error_Handler(); } }

讯享网

3.3 SPI对应GPIO口上下拉设置

讯享网void HAL_SPI_MspInit(SPI_HandleTypeDef* spiHandle) {
    GPIO_InitTypeDef GPIO_InitStruct = {
   0}; if(spiHandle->Instance==SPI3) {
    /* USER CODE BEGIN SPI3_MspInit 0 */ /* USER CODE END SPI3_MspInit 0 */ /* SPI3 clock enable */ __HAL_RCC_SPI3_CLK_ENABLE(); __HAL_RCC_GPIOC_CLK_ENABLE(); /SPI3 GPIO Configuration PC10 ------> SPI3_SCK PC11 ------> SPI3_MISO PC12 ------> SPI3_MOSI */ GPIO_InitStruct.Pin = GPIO_PIN_10|GPIO_PIN_11; GPIO_InitStruct.Mode = GPIO_MODE_AF_PP; GPIO_InitStruct.Pull = GPIO_PULLUP; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH; GPIO_InitStruct.Alternate = GPIO_AF6_SPI3; HAL_GPIO_Init(GPIOC, &GPIO_InitStruct); GPIO_InitStruct.Pin = GPIO_PIN_12; GPIO_InitStruct.Mode = GPIO_MODE_AF_PP; GPIO_InitStruct.Pull = GPIO_PULLDOWN; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH; GPIO_InitStruct.Alternate = GPIO_AF6_SPI3; HAL_GPIO_Init(GPIOC, &GPIO_InitStruct); /* USER CODE BEGIN SPI3_MspInit 1 */ /* USER CODE END SPI3_MspInit 1 */ }
