电压和电流反馈判别及例子，其实也没有那么难，绝对让你通透，一次就看懂！从此终于搞懂了电压反馈和电流反馈！
再假设输出电压Uo为零，或者令负载电阻RL两端电压为0 ，然后看反馈信号是否存在。
若反馈信号不存在了，说明反馈信号与输出电压成比例，是电压反馈。
否则是电流反馈。
总结：
只有同时满足两个条件：反馈直接连到Uo输出端；输出电压为零，或者负载电阻RL两端电压为0时 ，反馈信号不存在了，那就是电压反馈。
其他全都是电流反馈！
点个赞，咱们一起来看例子，保证你能看懂
反馈引出点和输出点不直接相连，电流反馈

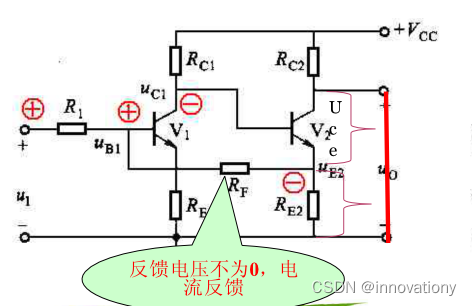

反馈连到Uo输出端，但是令负载电阻RL两端电压为0时，依然有反馈，所以是电流反馈。
注意对比下面这个电路图，有同学可能会把这两个搞混

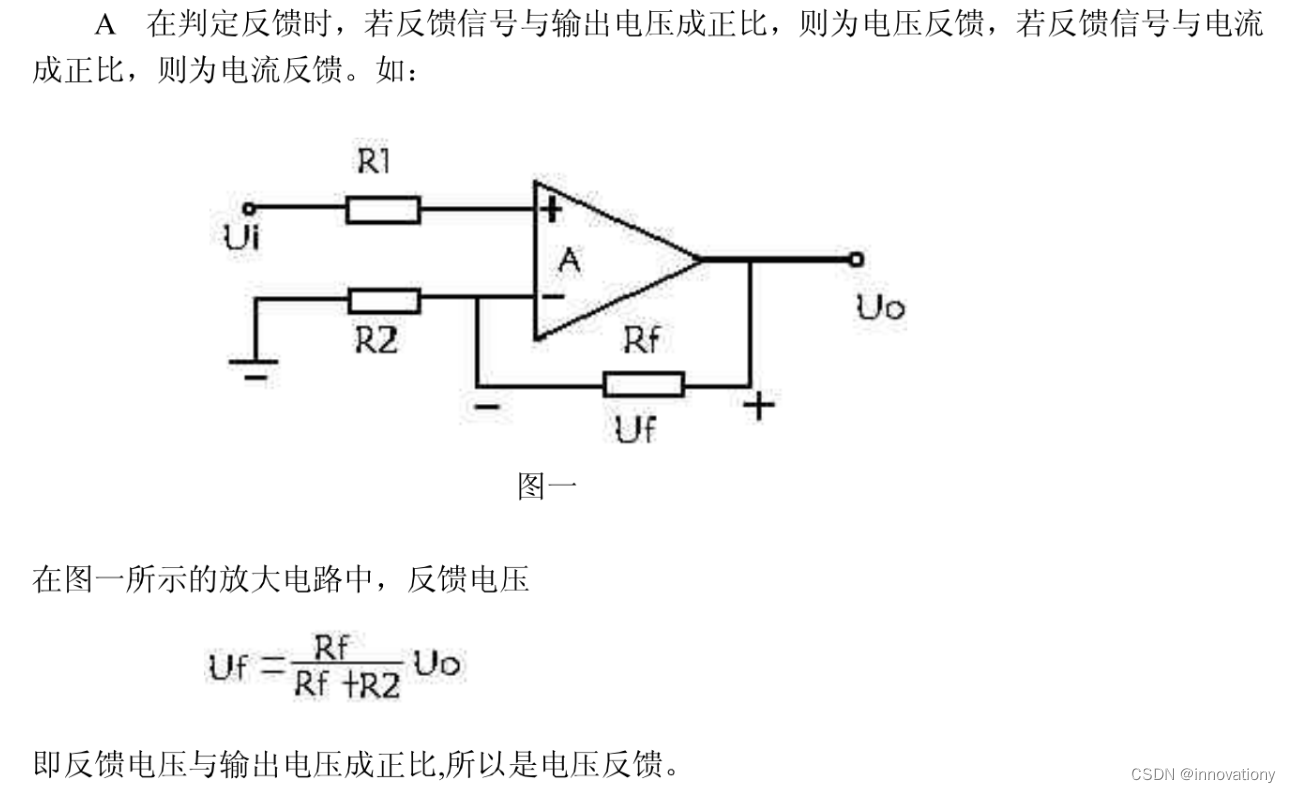

下面这个是电压反馈。
这是电压反馈，因为该电路两个条件均满足：反馈直接连到输出端，并且Uo=0时，反馈也是0

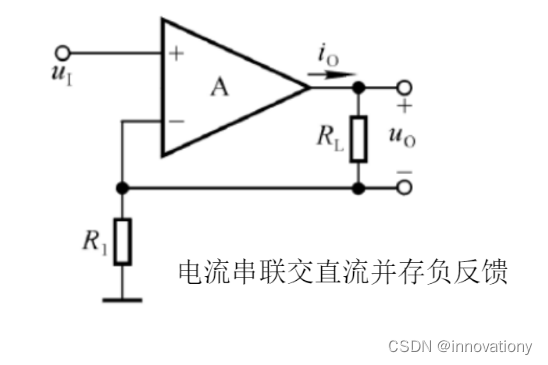

反馈不是直接连到输出端，电流反馈
虽然反馈直接连到输出端（或者你认为Rf反馈电阻构成的电路不是直接连到Uo），但是设令负载电阻RL两端电压为0 ，
反馈信号依然存在，是电流反馈。

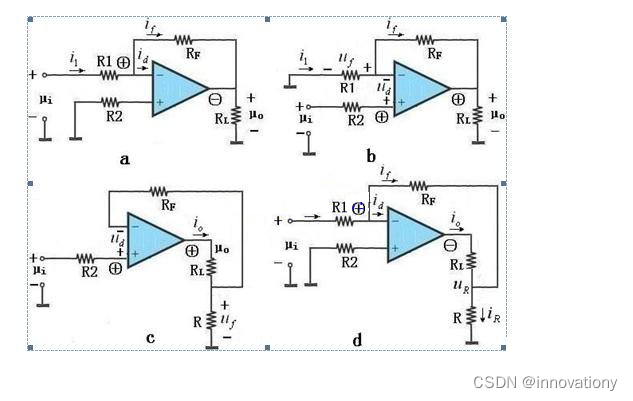

大家先想一想，然后再来对答案哈
- a 并联电压负反馈
- b 串联电压负反馈
- c 串联电流负反馈
- d 并联电流负反馈
总结一下，只有同时满足两个条件：反馈直接连到Uo输出端，输出电压为零，或者负载电阻RL两端电压为0时 ，反馈信号不存在了，那就是电压反馈
其他全部都是电流反馈！
看懂了的点个赞呗，别光收藏啊。
大家赶紧去试试吧，从此终于搞懂了电压反馈和电流反馈！
