——点击上面“ CATIA 小工 ”关注我哦—— Long long ago，我们发过一篇贴文，给大家介绍如何把CATIA总成数据做非参处理，里面介绍了三种较为常用且使用的方法。链接如下： CATIA的三种数据“非参”的方法，你师父都教了吗？

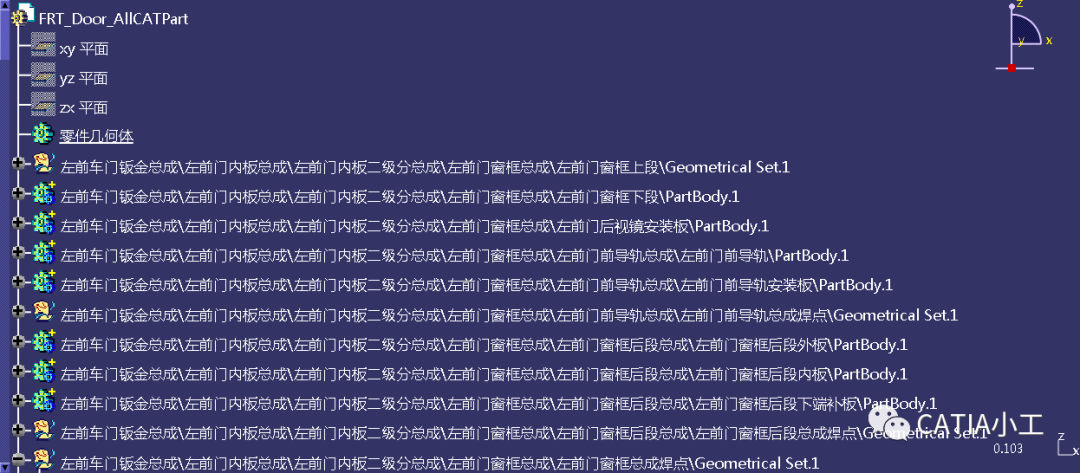

有小伙伴儿反馈，如果总成层级很多，生成的单件CATPart名字会炒鸡长，满屏都是字符，能不能把名字缩短一下？如下图，
本着粉丝是上帝的宗旨，必须为粉丝着想，送佛送到西！
其实都不想说，人家CATIA就是这样设计的程序。咱们只能借助二次开发，达到满意的效果。如下图，
二次开发脚本双手奉上，见下图：
百度云链接：
https://pan.baidu.com/s/1wTD4G_z4nM63OmnlZtu-WQ
提取码：mRj6 脚本最简单的使用方法： 1)电脑只打开一个CATIA窗口； 2)打开非参后的CATPart数据；
3)双击“Rename (Generate CATPart from Product)”运行文件即可。
较正规的操作方法：
1)打开CATIA，Alt+F8调出来宏库；
2)“宏库”对话框的“库类型”下选择“目录”；
3)点击“创建新库…”，在弹出的“创建新的宏目录”对话框的“输入新宏目录名称”下输入“Rename (Generate CATPart from Product)”所在路径，点击确定，然后点击“关闭”。如下图；
4)点击“运行”即可；
静等奇迹发生！
别忘了点赞、收藏加关注哦！右下角的“在看”点起来呦~~0.0
