MOS管AO3401大家都非常熟悉了，今天用一个简单的电路举例说明一下MOS管【AO3401】在电路中的运用，以及【AO3401】为何要选ASEMI的。
【AO3401】参数描述

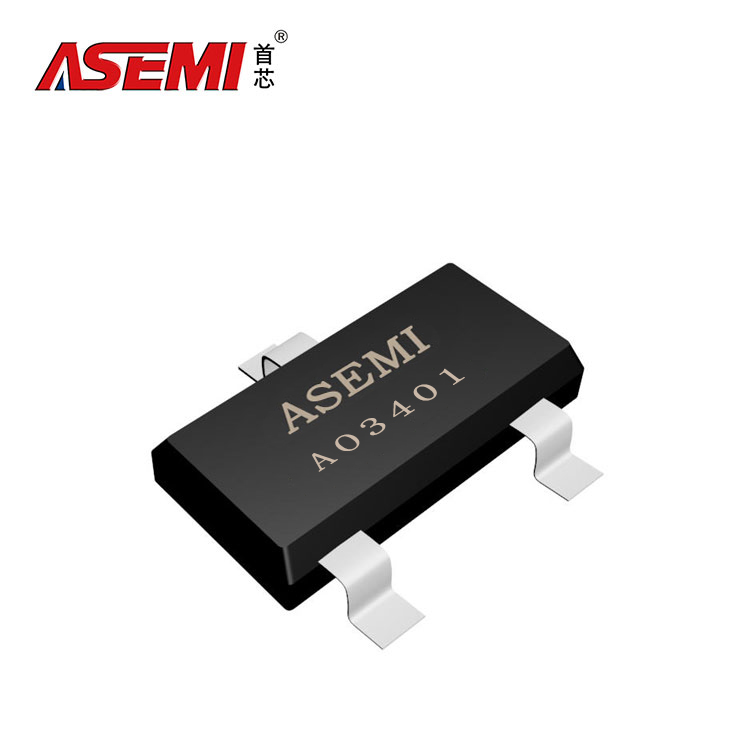

型号：AO3401
封装：SOT-23
特性：低功耗场效应管
电性参数：4.2A 30V
持续漏极电流(ID)：4.2A
脉冲漏极电流(IDM)：30A
漏源电压(VDS)：30V
栅源电压(VGS)：±12V
栅极阈值电压(VGS)：1.3V
零栅极电压漏极电流(IDSS)：1uA
工作温度：-55~+150℃
反向恢复时间(Trr)：20.2NS
引线数量：3
MOS管【AO3401】在电路中的运用：
这是一个控制电源通断的电路，AO3401是增强型PMOS。简单来说，当Vgs（即Q7的1-2之间的电压）为负电压时，Q7就会导通。对于AO3401，完全开启电压在-10V左右，但-3.3V也基本可以开启，只是阻抗稍大（100毫欧左右）。不同Vgs电压下的具体导通阻抗，请参考AO3401手册。对于图中电路，当CMMB_PWRON大于等于3.3V时，AO3401处于关闭状态，后端电路不供电。当CMMB_PWRON为0V时，AO3401导通，后端电路供电。使用此开关时，L12不可焊接，否则此电路无意义。
【AO3401】为何要选ASEMI：
目前ASEMI拥有一支具有高水平研发和制造实践的人才队伍，其中电子、机械、工程管理等专业工程师和高级管理人才27人。他们将自己开发的20多项专利技术应用于第二三极管、桥式整流器和硅晶片生产线，取得了良好的效果。他们生产和销售全系列整流桥堆、汽车整流子、整流二极管、肖特基TO-220/TO-3P/TO-247；单相和三相大功率整流模块和固态继电器等。
