在车床上作非车削加工，是在设备缺少等因素下不得已而为之的做法，然而在这个过程中，聪慧的劳动人民发现，改造后的机床，可以完成很多高效高质的加工。

在车床上进行铣削加工中，旋风铣螺纹就是其中之一。今天我们就来了解一下旋风铣。

什么是旋风铣

因其铣削速度高(速度达到400m/min)，加工效率快，并采用压缩空气进行排屑冷却。加工过程中切削飞溅如旋风而得名。

旋风铣螺纹是旋风铣头来加工螺纹，只需一次切削就能完成螺纹的加工方法。

旋风铣刀具确定过程 01确定零件形状

02根据零件确定刀具形状

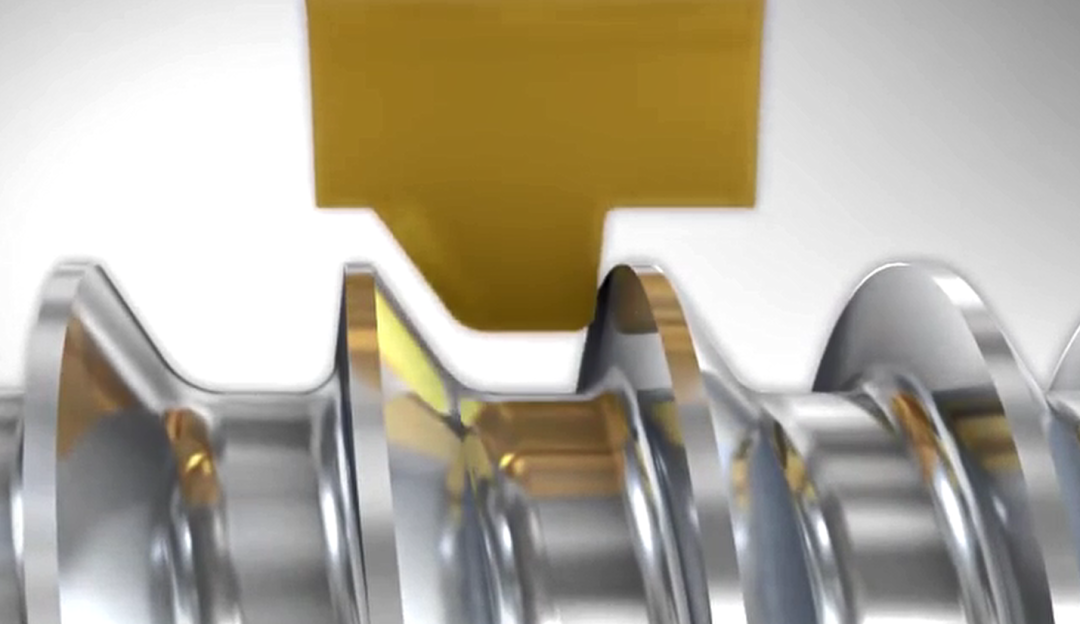

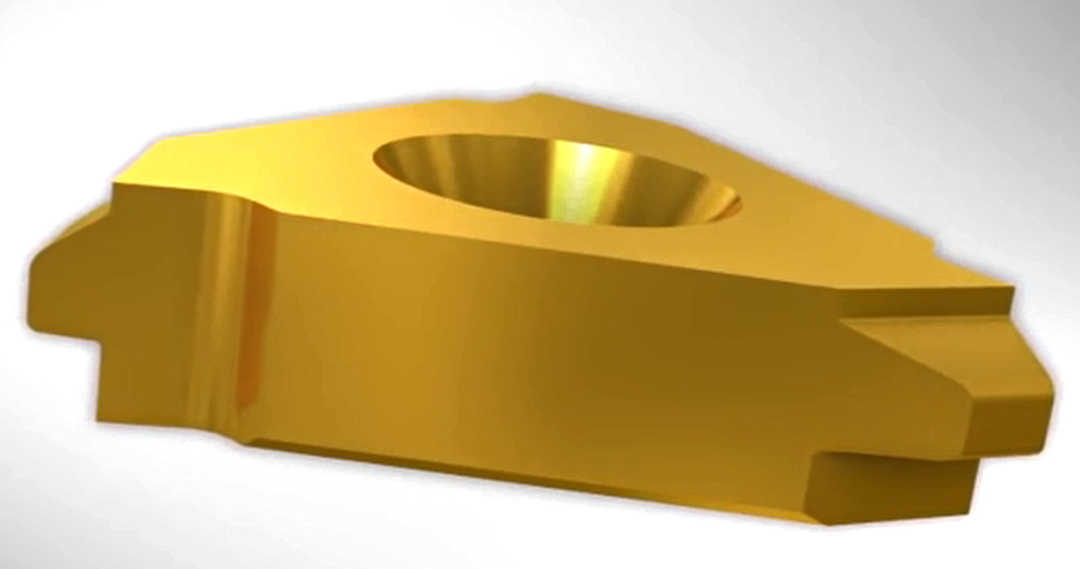

03制作相应的刀片螺纹铣刀片的制作，有几家做的特别专业，比如卡麦斯，NTK，号恩和国产的锋宜，锋宜刀具是国产旋风铣专用设备常用的专业刀片。

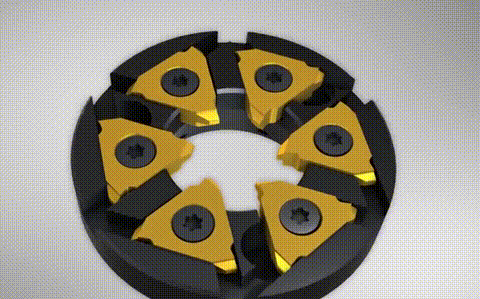

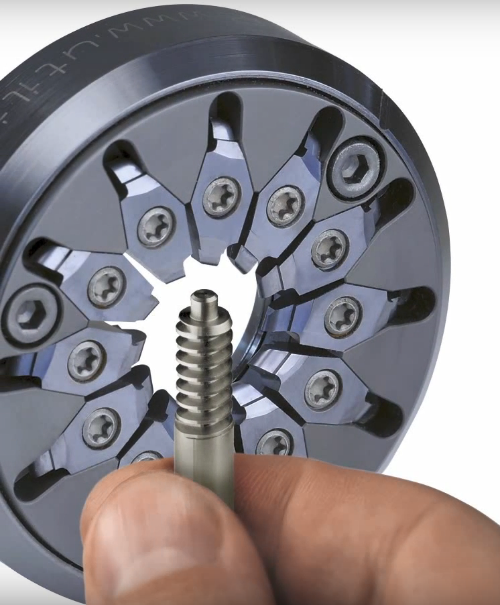

04将刀片装到刀盘上

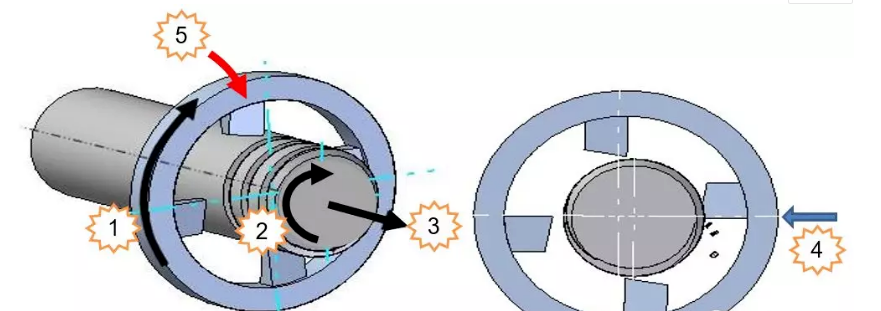

旋风铣的五个运动 旋风铣与车床配套后在加工过程中需要完成五个加工运动：刀盘带动硬质合金成型刀高速旋转(主运动) 车床主轴带动工件慢速旋转(辅助运动) 旋风铣根据工件螺距或导程沿工件轴向运动(进给运动) 旋风铣在车床中拖板带动下进行径向运动(切削运动) 旋风铣在一定角度范围内还有螺旋升角调整的自由度(旋转运动)

旋风铣必要设备 旋风铣的设备结构： 1、医疗行业(植入体)

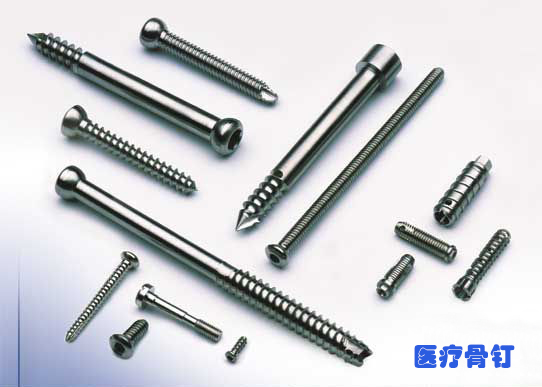

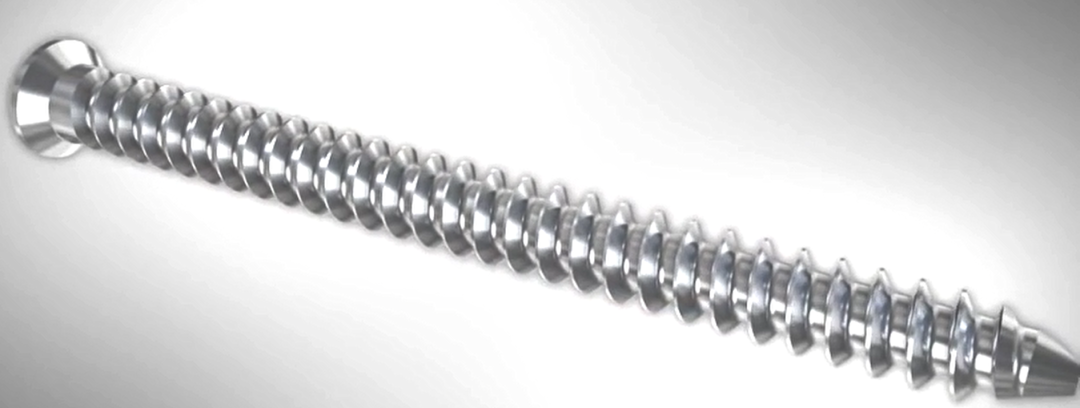

医疗行业医疗骨钉等 2、汽车行业

汽车自动传动轴，如自动座椅上的传动轴等 3、机床行业及其它

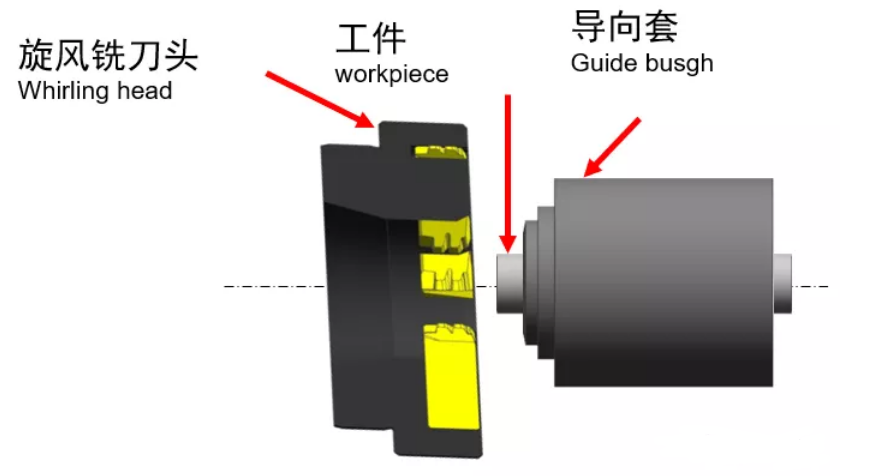

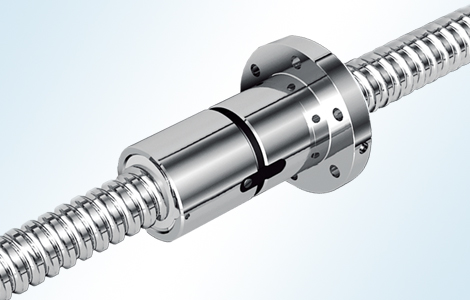

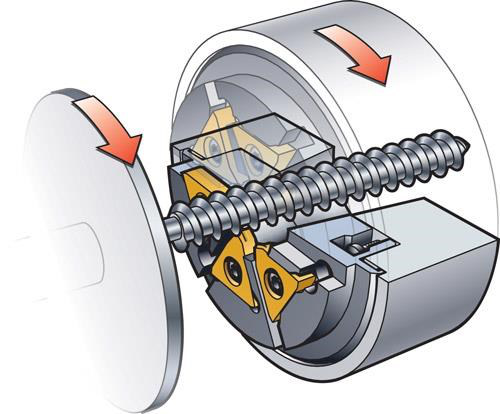

机床丝杠用旋风铣加工，会有很高的效率 旋风铣加工过程 1、由旋风铣刀头、工件、导向套组成。

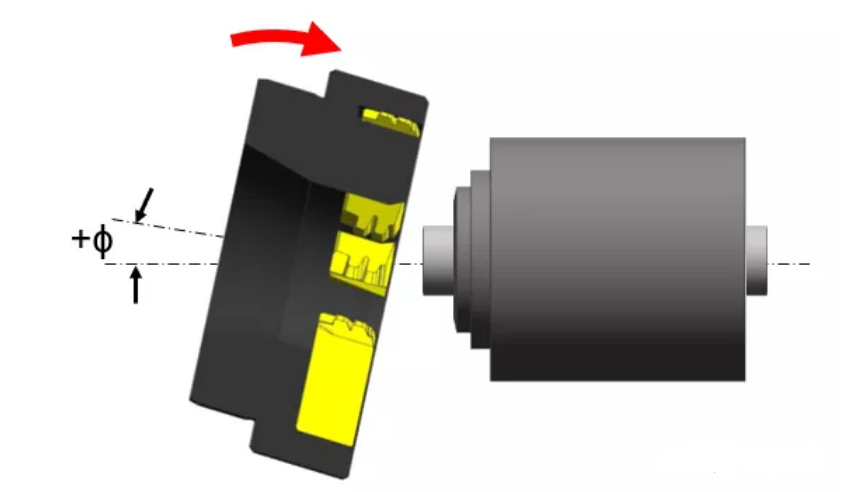

2、根据螺纹的螺旋角ϕ来调节安装偏角。 安装偏角决定了加工螺纹螺距的大小，大安装偏角加工大螺距螺纹。

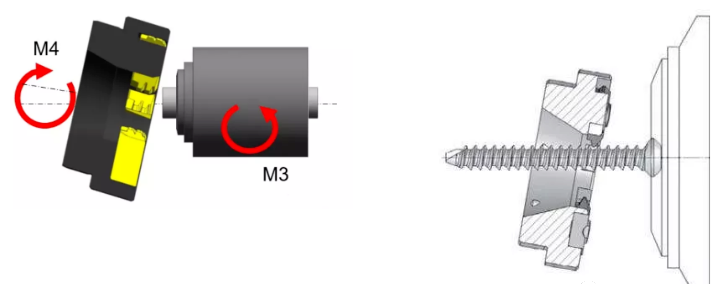

3、顺铣 旋风铣刀盘旋转方向与机床主轴(零件)旋转方向相反为顺铣，这样可以加工出好的表面质量。反之为逆铣，被加工表面质量差。

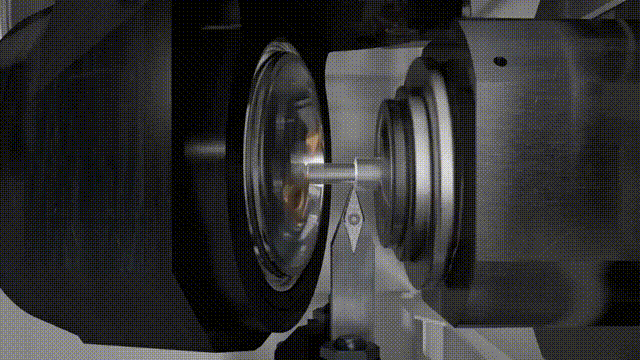

加工过程演示

旋风铣的优点 旋风铣切削螺纹的优点： 1、加工效率高，比传统车削加工效率高！最高可达到10倍以上。 2、产品一刀成形，偏心切削不需退刀。 3、不改动车床结构，螺旋升角可调，安装方便。 4、表面粗糙度可达Ra0.8微米，甚至更高，加工精度可提高2级。 5、编程方式简单快捷，成型刀片，刀片和刀片槽定位精度高，降低工人技术要求。旋风铣可以实现干切削、重载切削、难加工材料和超高速切削，消耗动力小。表面粗糙度能达到Ra0.8μm。车床主轴转速慢，所以机床运动精度高、动态稳定性好，是一种先进的螺纹加工方法。
