STP是用来避免数据链路层出现逻辑环路的协议，使BPDU（网桥协议数据单元）传递网络信息计算出一根无环的树状网络结构，并阻塞特定端口。
在网络出现故障的时候，STP能快速发现链路故障，并尽快找出另外一条路径进行数据传输。
交换机上运行的STP通过BPDU信息的交互，选举根交换机，然后每台非根交换机选择用来与根交换机通信的根端口，之后每个网段选择用来转发数据至根交换机的指定端口，最后剩余端口则被阻塞。
在STP工作过程中，根交换机的选举，根端口、指定端口的选举都非常重要。
跟交换机的选举
根交换机在网络中的位置是非常重要的，如果选择了一台性能较差的交换机，或者是部署在接入层的交换机作为根交换机，会影响到整个网络的通信质量及数据传输。所以确定根交换机的位置极为重要。根交换机选举依据是根交换机ID,值越小越优先，交换机默认的优先级为32768， 当然该值是可以修改的。
跟端口的选举
生成树在选举出根交换机之后，将在每台非根交换机上选举根端口。选举时首先比较该交换机上每个端口到达根交换机的根路径开销,路径开销最小的端口将成为根端口。如果根路径开销值相同，则比较每个端口所在链路上的上行交换机ID,如果该交换机ID也相同，则比较每个端口所在链路.上的上行端口ID。每台交换机上只能拥有一个根端口。
指定端口的选举
生成树协议在每台非根交换机选举出根端口之后，将在每个网段上选举指定端口，选举的比较规则和选举根端口类似。
root端口
alte 替代端口 alternative
desi 指定端口 designation
实验
一.试验环境
公司购置了4台交换机，组建网络。考虑到网络的可靠性，将4台交换机如图所示拓扑搭建。由于默认情况下，交换机之间运行STP后，根交换机、根端口、指定端口的选择将基于交换机的MAC地址的大小，因此带来了不确定性，极可能由此产生隐患。
公司网络规划，需要S1作为主根交换机，S2作为S1的备份根交换机。同时对于S4交换机,E0/0/1接口应该作为根端口。对于S2和S3之间的链路,应该保证S2的E0/0/3接口作为指定端口。

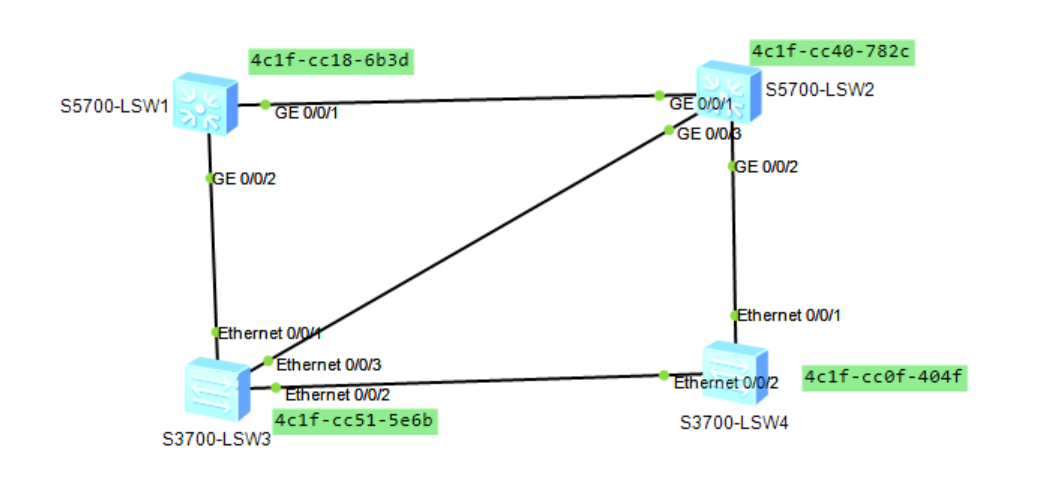

搭建拓扑

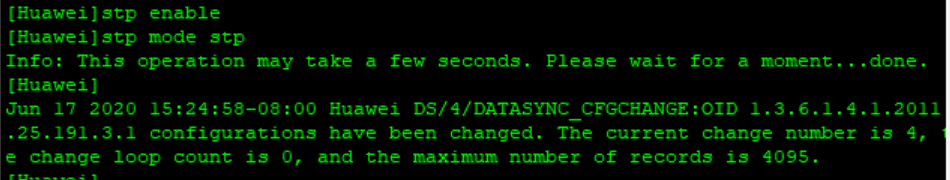

开启交换机的生成树协议
（4个路由器都配置）
过15s后

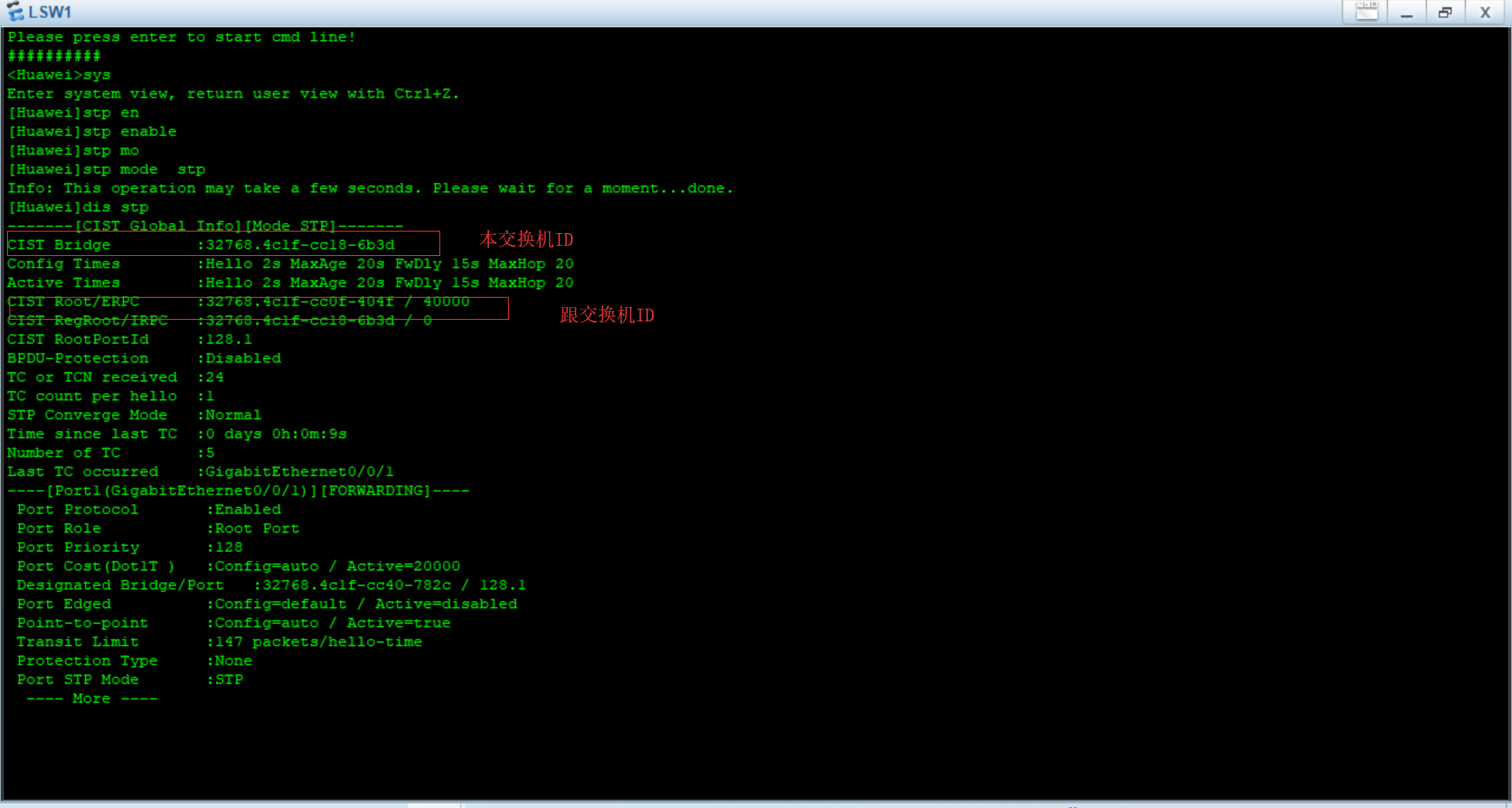

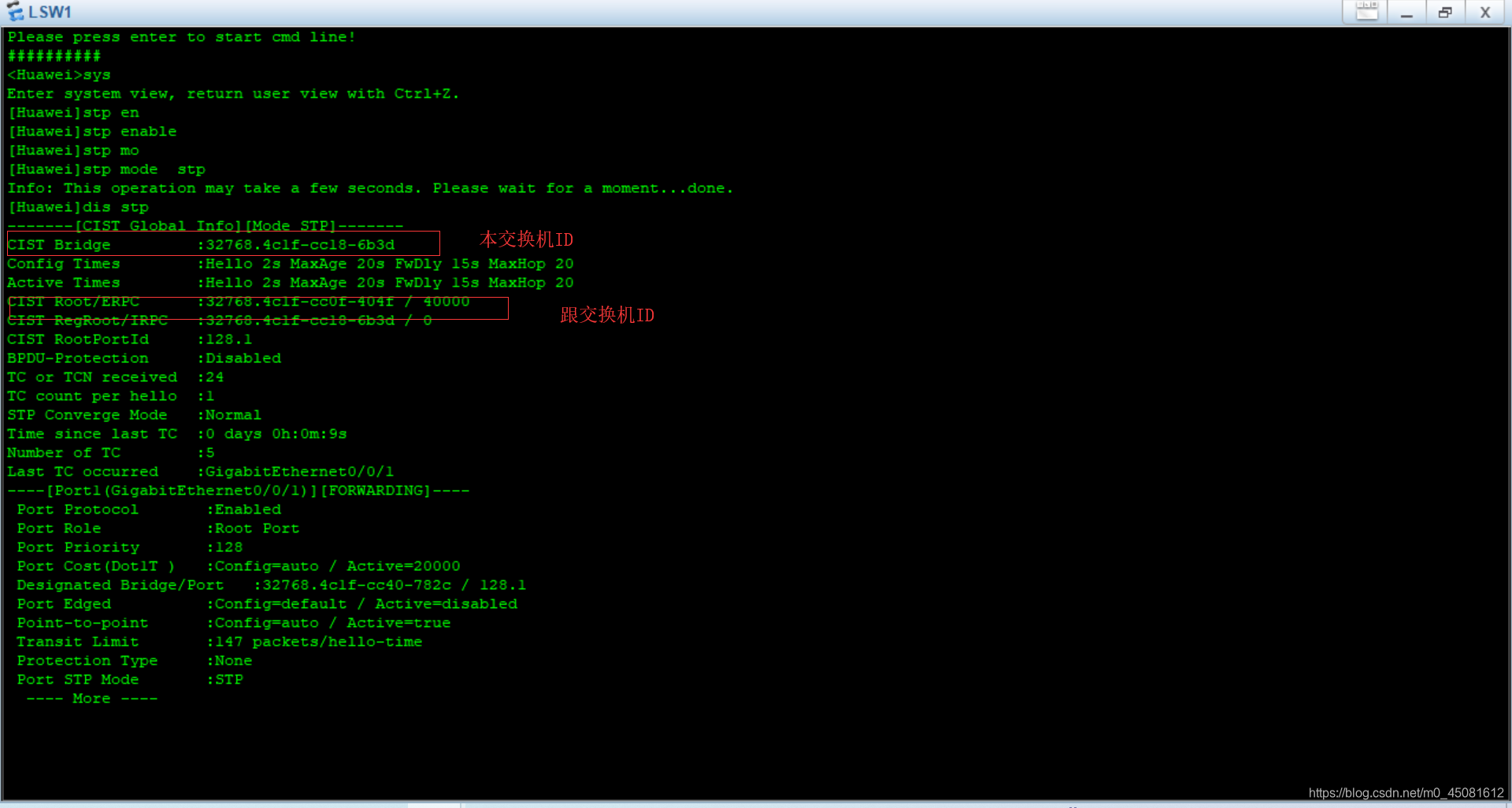

使用dis stp命令查看生成树的信息
或使用dis stp brief命令
非跟交换机
跟交换机

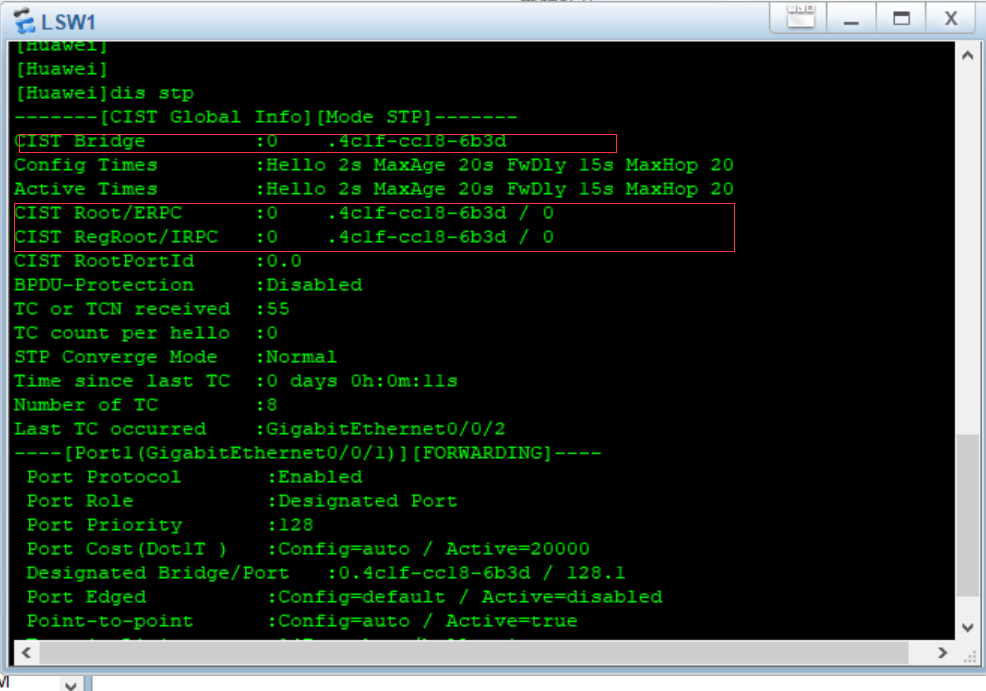

二.改变交换机1的优先级（变小），使其成为跟交换机
