边沿检测、按键消抖的Verilog实现
边沿检测和按键消抖是FPGA设计中比较经常用到的小模块，本篇介绍一下这两个部分的简单实现。
1.边沿检测
边沿检测技术在项目应用中，非常广泛。如要有效捕获信号跳变沿，边沿检测技术的应用是必不可少的。其中有如下几个方面
（1）将时钟边沿使能转换为边沿检测使能，使时钟同步化。
（2）捕获信号的突变（UART，SPI 等信号使能突变）
（3）逻辑分析仪中信号的边沿检测。
（4）按键消抖中也可以使用
在这里插入图片描述
讯享网
就如上图所示，边沿检测就是清楚边沿0和1的变化顺序，时间一般都是从左往右进行，那么对于下降沿会首先检测一个1随后检测到0说明是下降沿，反之首先检测一个0随后检测到1是上升沿。这一点首先要清楚。

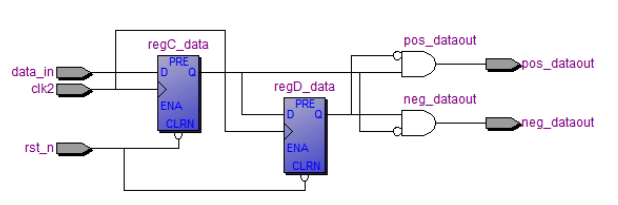

其次如何利用0和1来说明是哪个沿，此时我们先把0和1用寄存器寄存，利用（~0）&&1=1。有时综合后是RTL视图是一个两位的寄存器，实际原理电路如下：
在这里插入图片描述
右边寄存器寄存先来的值，左边的寄存后来的，检测到0的取反与1相与。
module byjc(
clk,
rst,
din,
posedge_d,
negedge_d
);
input clk,rst;
input din;
output posedge_d,negedge_d;

reg reg1,reg2; always@(posedge clk or negedge rst) begin if(!rst) begin reg1<=1'b0; reg2<=1'b0; end else {reg2,reg1}<={reg1,din}; /*reg1<=din; reg2<=reg1;*/ end assign posedge_d=reg1&&(~reg2); assign negedge_d=(~reg1)&&reg2;

讯享网

endmodule
在这里插入图片描述
仿真视图，延后一拍
边沿检测有如下缺陷：
（1）增大 CLK 信号可以增强边沿检测的效率，但不能滤去跳变的杂波。
（2）减少 CLK 可以有效滤去跳变的杂波，但不能及时检测到边沿跳变。
（3）增加 DFF 能更好的滤除杂波，寄存信号，但同时检测延时大。
2.按键消抖

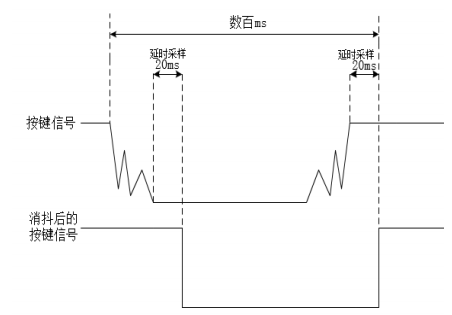

在这里先介绍一下按键消抖的原理。通常我们所使用的开关为机械弹性开关，当我们按下或松开按键时，由于弹片的物理特性，不能立即闭合或断开，往往会在断开或闭合的短时间内产生机械抖动，消除这种抖动的过程即称为按键消抖。按键消抖可分为硬件消抖和软件消抖。硬件消抖主要使用RS触发器或电容等方法实现消抖，一般在按键较少时使用。软件消抖的原理主要为按键按下或松开后延时5ms—20ms采样，也可以在检测到按键状态稳定后采样，即避开抖动区域后再采样，如图所示
在这里插入图片描述
设计思想就是不断对按键输入值比较，如果发生变化开始计数，一般需要20ms，然后取稳定值。对于50M时钟，20ms需要计数次。在代码中为了说明问题暂时用1000.
module debounce(
input wire clk, rst,
input wire key_in,
output reg key_out,
output reg done
);

讯享网// localparam TIME_20MS = 1000; reg [20:0] cnt; reg en_cnt; //按键输入 always @(posedge clk or negedge rst) begin if(rst == 0) key_out <= 0; else key_out <= key_in; end //计数器 always @(posedge clk or negedge rst) begin if(rst == 0) cnt <= 0; else if(en_cnt) cnt <= cnt + 1'b1; else cnt <= 0; end //判断按键值是否变化产生使能计数 always @(posedge clk or negedge rst) begin if(rst == 0) begin en_cnt <= 0; done<=0; end else if(key_in != key_out) begin en_cnt <= 1; done<=0; cnt<=0; end else if(cnt == TIME_20MS - 1) //计数满产生完成标志 begin en_cnt <= 0; cnt<=0; done<=1; end end

endmodule
在这里插入图片描述
仿真结果图
测试：
timescale 1ns/1nsdefine clk_period 20
module debounce_tb;

 reg clk,rst,key_in; wire done; wire key_out; reg [15:0] myrand; debounce u0( .clk(clk), .rst(rst), .key_in(key_in), .done(done), .key_out(key_out)

);

讯享网initial clk=1; always #(`clk_period/2)clk=~clk; task press_key_in; begin repeat(20)begin myrand={$random}%65535; #myrand key_in=~key_in; end key_in=0; #20_000_000; repeat(20)begin myrand={$random}%65535; #myrand key_in=~key_in; end key_in=1; #20_000_000; end endtask initial begin rst=0; key_in=1; #(`clk_period*5)rst=1; press_key_in;#100; press_key_in;#100; $stop; end

endmodule
