方向公差是控制被测要素为线或面的方向误差。
方向公差是指实际关联要素相对基准要素的理想方向的允许变动量。因此，方向公差有基准。
讯享网
平行度公差

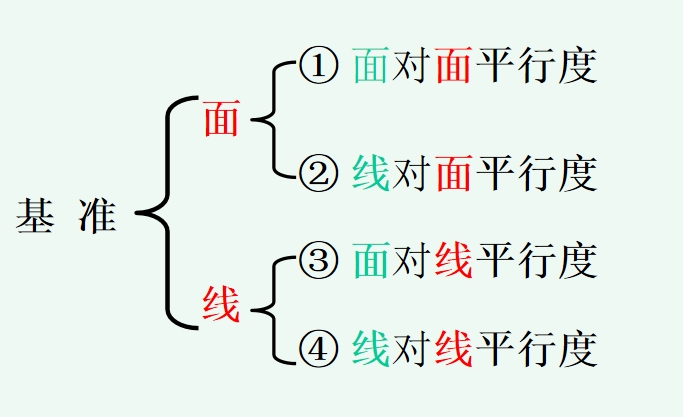

平行度公差是方向公差中的一种，即要求被测要素的方向与基准要素方向平行。
① 被测要素表面对基准面的平行度
标注示例如下右图所示。
标注含义：提取（实际）表面应限定在距离等于 0. 1平行于基准D的两平行平面之间。
公差带为间距等于公差值 t 、平行于基准平面的两平行平面所限定的区域，如下左图所示。
② 线对基准面的平行度
标注示例如下右图所示。
标注含义：提取（实际）中心线应限定在平行于基准平面B、间距等于0.01的两平行平面之间。
公差带为平行于基准平面、间距等于公差值 t 的两平行平面所限定的区域，如下左图所示。
③ 面对基准线的平行度
标注示例如下右图所示。
标注含义：提取（实际）表面应限定在间距等于0. 1、平行于基准轴线C的两平行平面之间。
公差带为是间距等于公差值 t 平行于基准轴线的两平行平面所限定的区域，如下左图所示。
④ 线对基准线平行度
标注示例如下右图所示。
标注含义：提取（实际）中心线应限定在平行基准轴线A 、直径等于Φ0. 03的圆柱面内。
公差带为是平行于基准轴线、直径等于“Φ”t的圆柱面限定的区域，如下左图所示。
