一、VLAN介绍

1、VLAN概述

VLAN叫做虚拟局域网，是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就像在同一网段。逻辑上将网络划分

2、VLAN作用

• 划分广播域
• 控制广播消息传递范围
• 简化网络管理

3、VLAN的好处

• 提供了一定的安全性:默认情况下两个不同的VLAN不允许相互通信
• 节约一定的带宽资源
• 缩小排错的范围

4、静态VLAN

静态VLAN也称基于端口的VLAN，即明确指定交换机的端口属于哪个VLAN，需要网络管理员手动配置。

5、交换机的工作原理

• 交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中
• 交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发
• 如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发。这一过程称为泛洪（flood）
• 广播帧和组播帧向所有的端口转发

二、静态VLAN的配置

1、VLAN的分配情况

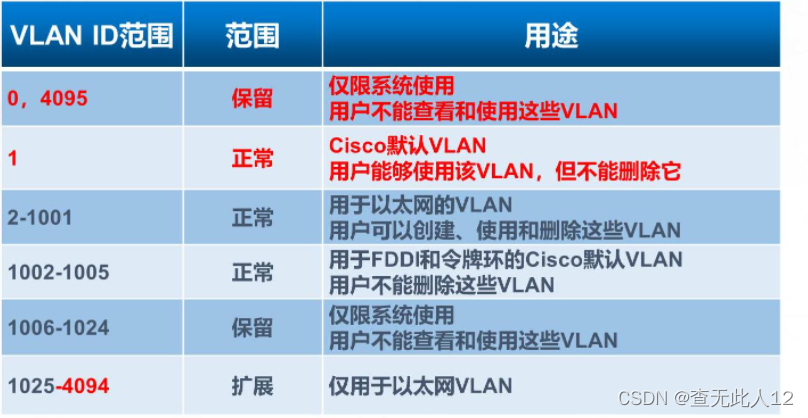

交换机最多支持4096个VLAN，VLAN的分配情况如下图所示。

讯享网

2、 静态VLAN的基本配置

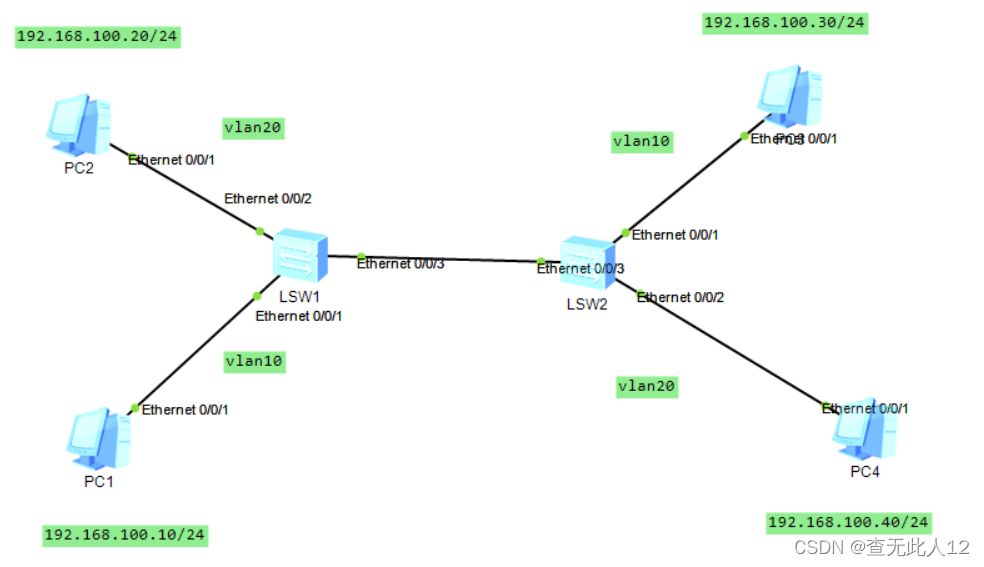

2.1画出拓扑图

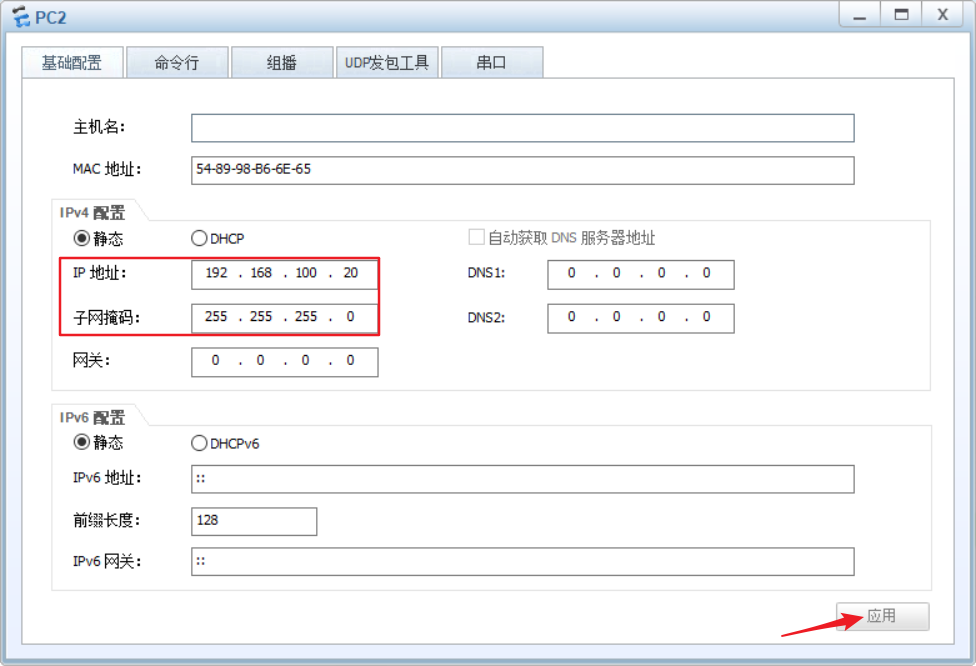

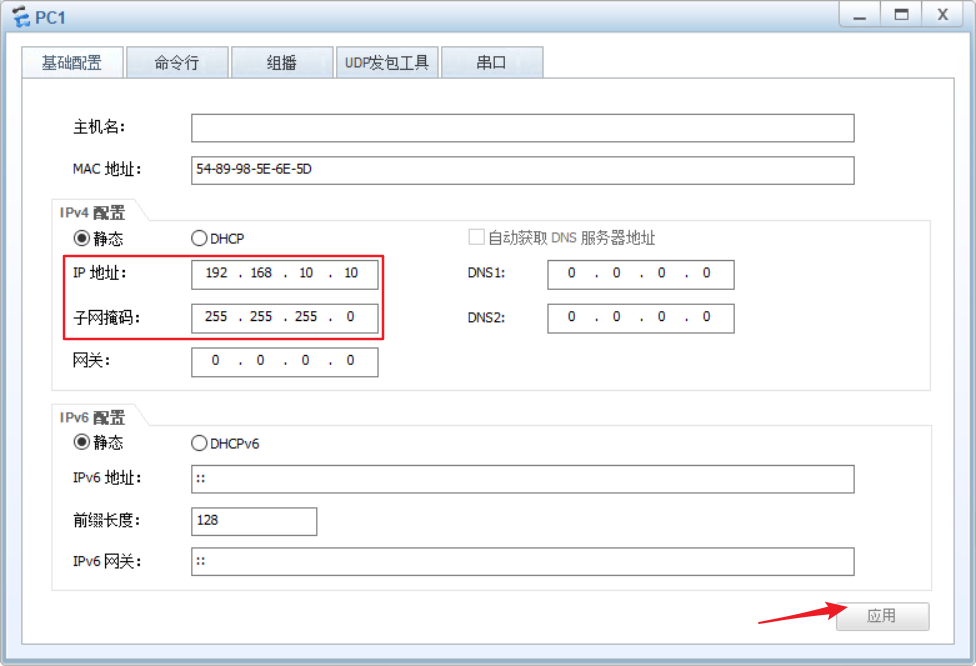

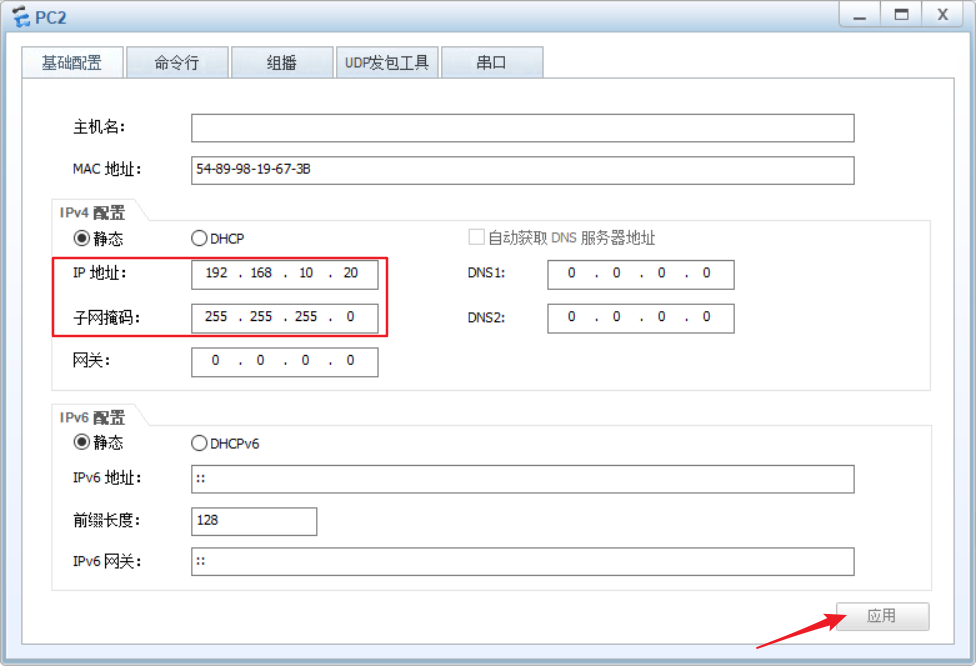

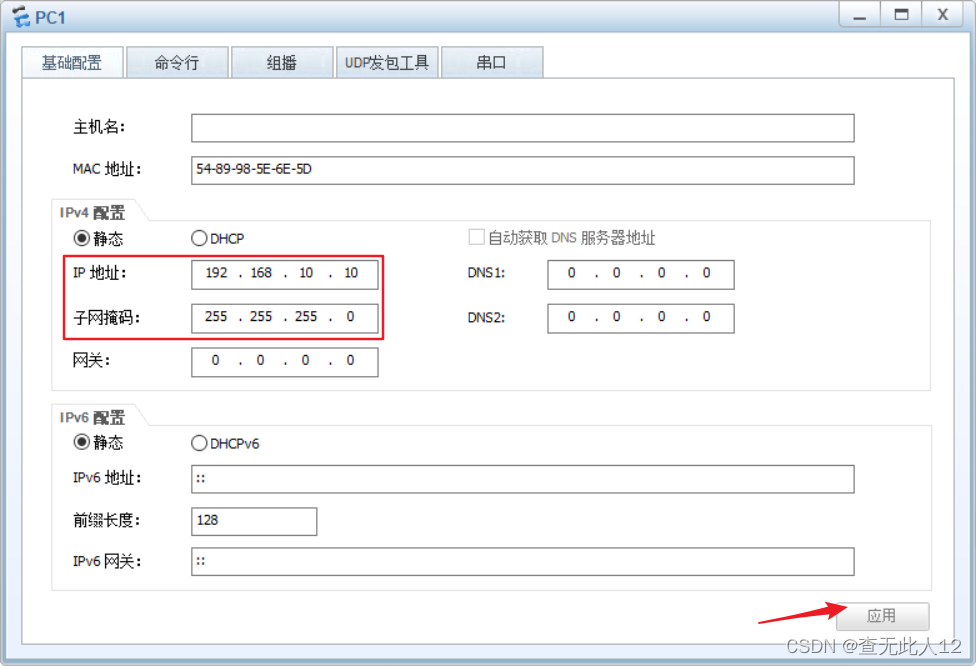

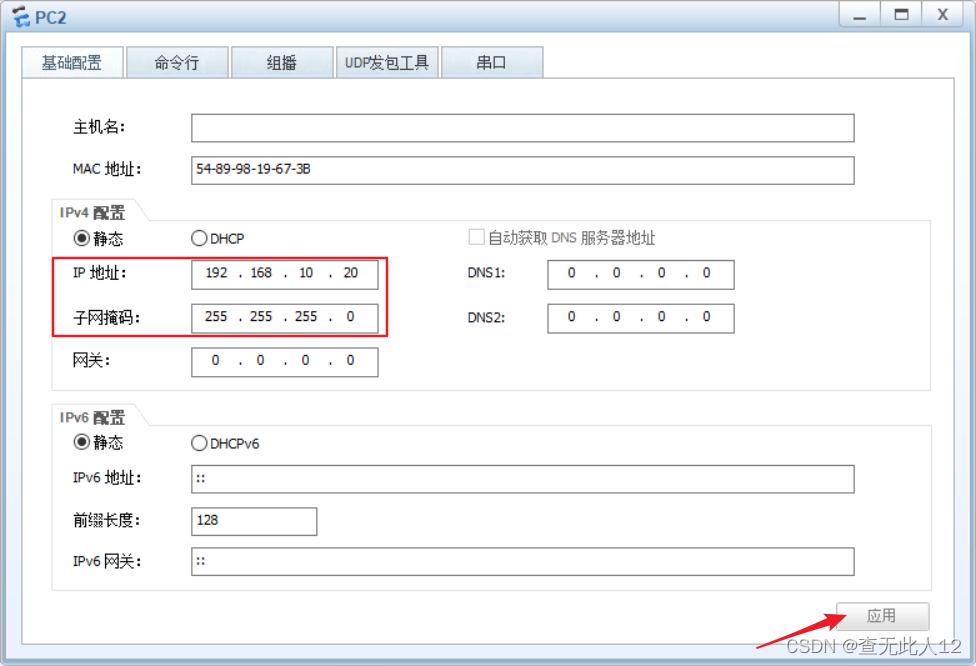

2.2配置PC

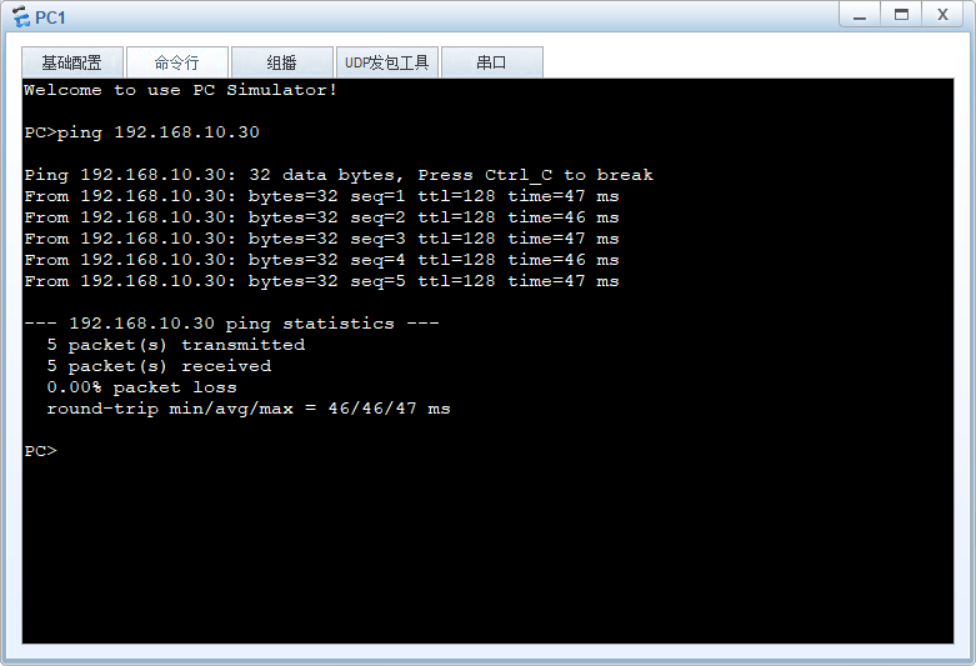

 先测试PC1与PC3的连通性，是可ping通的

2.3创建vlan

2.3.1创建一个vlan

<Huawei>sys                     //进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan 10                //创建VLAN 10
[Huawei-vlan10]q              //退出VLAN 10
[Huawei]dis vlan                //查看vlan信息表

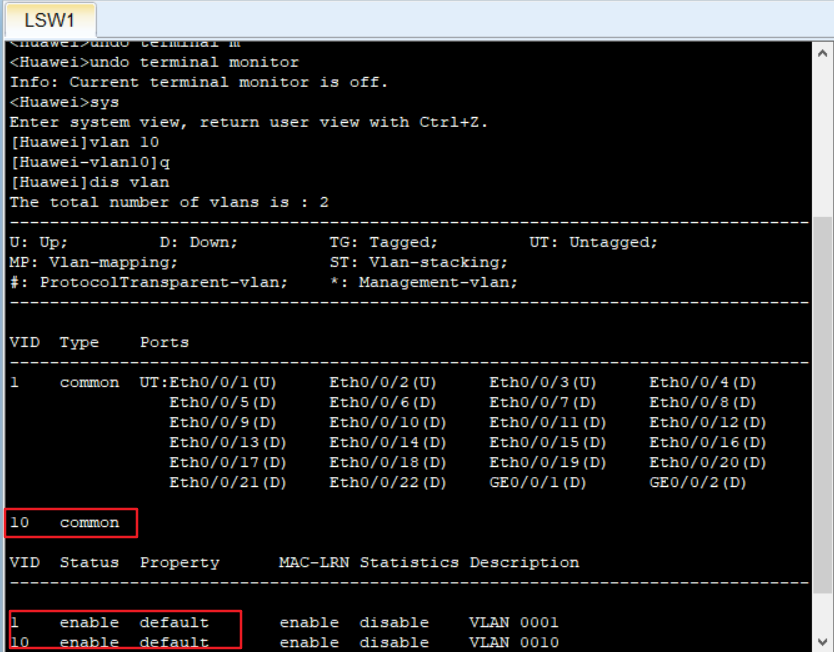

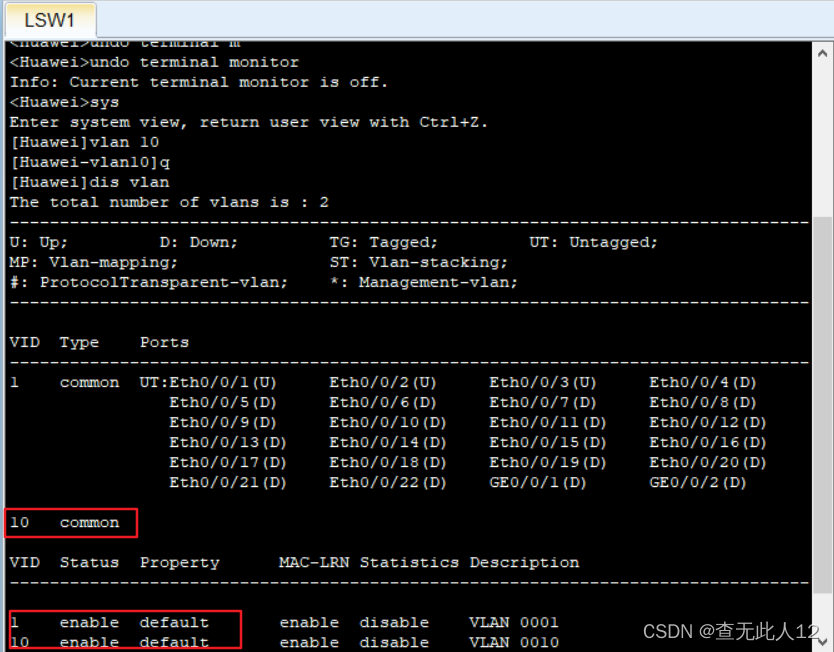

出现下图中情况显示创建成功

2.3.2 删除一个vlan

[Huawei]undo vlan 10            //删除VLAN 10

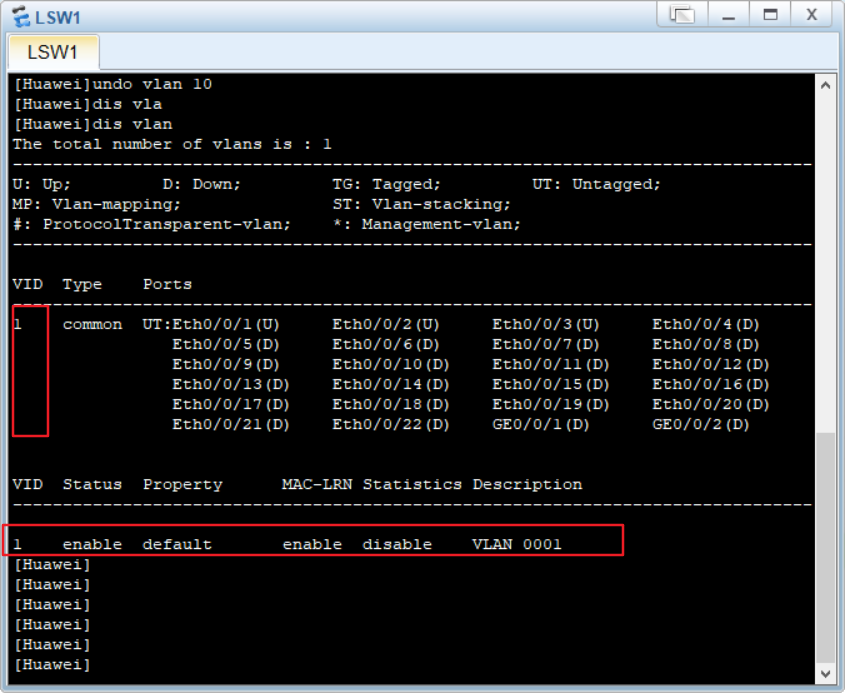

查看信息表出现以下图内容即为删除成功

 2.3.3创建多个vlan

 [Huawei]vlan 1 to 3                   // 连续的多个vlan

 [Huawei]vlan batch 10 20 30     // 非连续的多个vlan

 [Huawei]dis  vlan                      //查看vlan信息表

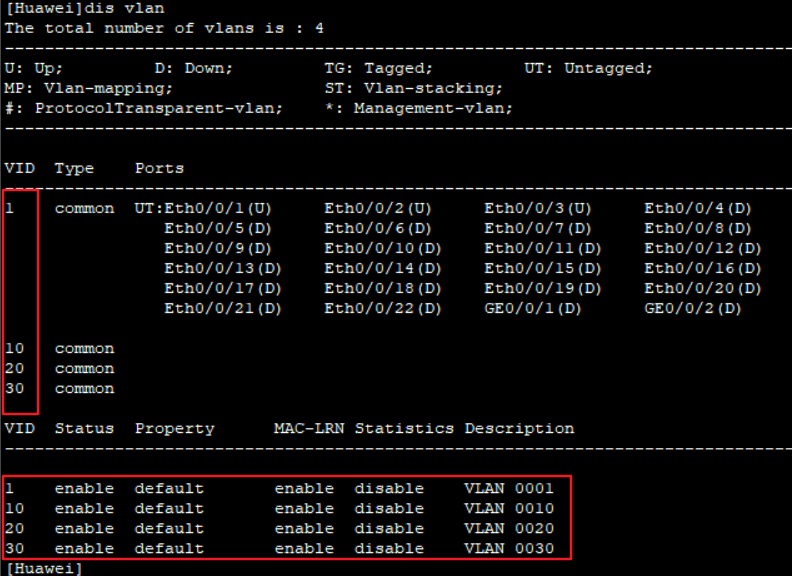

出现以下内容即创建成功

2.4 设置LSW1

[Huawei]sys SW1                                                 //改交换机名字为SW1
[SW1]vlan batch 10 20 30                                     //创建VLAN 10 20 30
[SW1]int e0/0/1                                                      //进入e0/0/1接口
[SW1-Ethernet0/0/1]port link-type access              //配置接口为access类型
[SW1-Ethernet0/0/1]port default vlan 10                //给接口默认划分vlan10，只让vlan10进入
[SW1-Ethernet0/0/1]dis this                                   //显示接口信息
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
return
[SW1-Ethernet0/0/1]undo shutdown                      //开启接口

[SW1-Ethernet0/0/1]int e0/0/2                                //进入e0/0/2接口
[SW1-Ethernet0/0/2]port link-type access              //配置接口为access类型
[SW1-Ethernet0/0/2]port default vlan 20                //给接口默认划分vlan20，只让vlan20进入

[SW1-Ethernet0/0/2]undo shutdown                       //开启接口
[SW1-Ethernet0/0/2]int e0/0/3                                 //进入e0/0/3接口

[SW1-Ethernet0/0/3]port link-type access              //配置接口为access类型
[SW1-Ethernet0/0/3]port default vlan 30                //给接口默认划分vlan30，只让vlan30进入

[SW1-Ethernet0/0/3]undo shutdown                      //开启接口

2.5测试

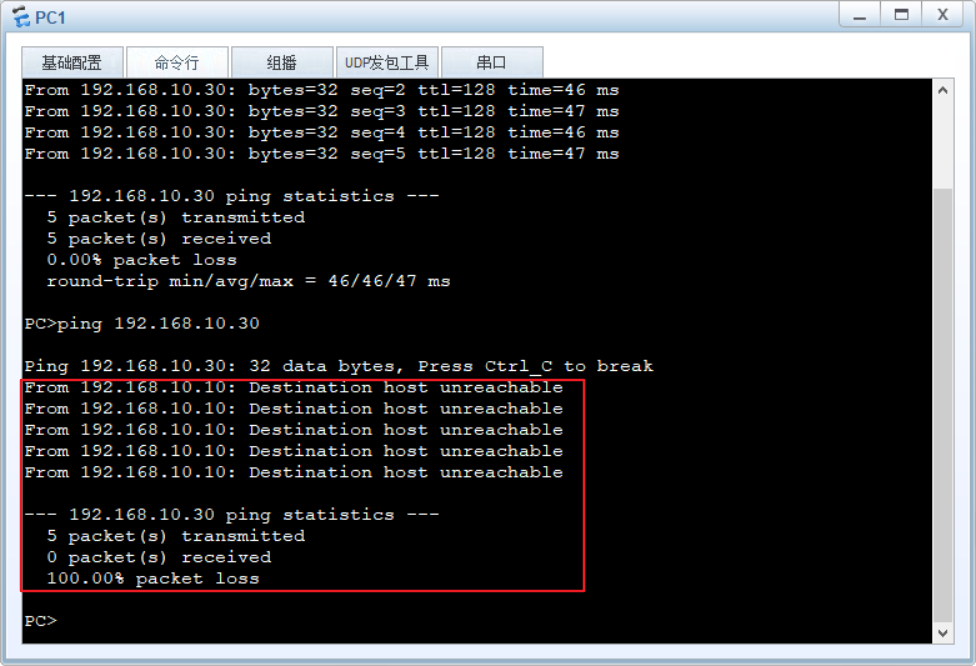

此时PC1与PC2是ping不通的，因为不在同一vlan下

三、VLAN Trunk

1、Trunk作用

Trunk可以使同一个VLAN能够跨交换机通信

2、Trunk的配置

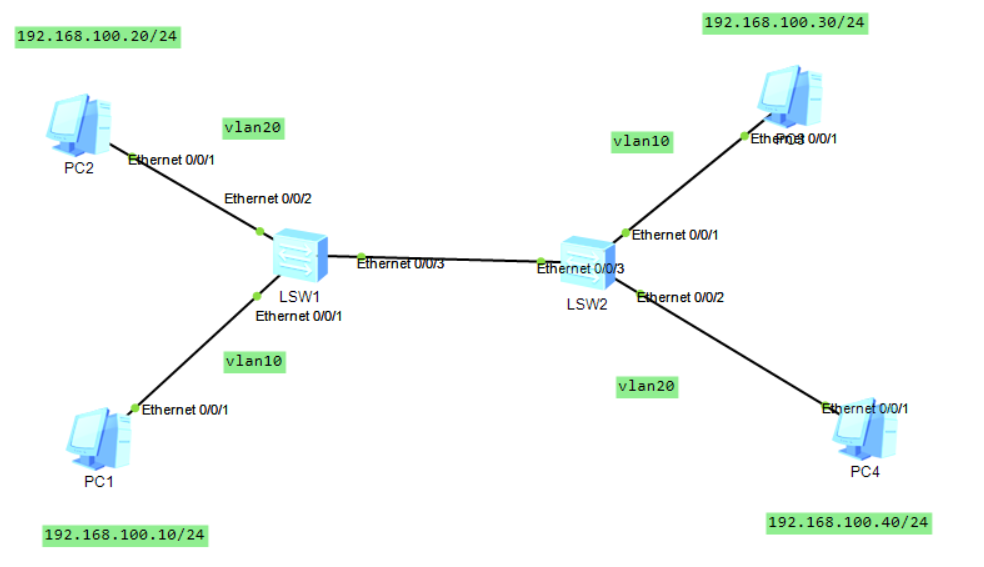

2.1画出拓扑图

2.2配置PC

2.3配置交换机

2.3.1配置LSW1

<Huawei>sys                                                       //进入系统视图
[Huawei]sys SW1                                                 //改交换机名字为SW1
[SW1]vlan batch 10 20 30                                     //创建VLAN 10 20 30
[SW1]int e0/0/1                                                      //进入e0/0/1接口
[SW1-Ethernet0/0/1]port link-type access              //配置接口为access类型
[SW1-Ethernet0/0/1]port default vlan 10                //给接口默认划分vlan10，只让vlan10进入
[SW1-Ethernet0/0/1]dis this                                   //显示接口信息
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
return
[SW1-Ethernet0/0/1]undo shutdown                      //开启接口
[SW1-Ethernet0/0/1]int e0/0/2                                //进入e0/0/2接口
[SW1-Ethernet0/0/2]port link-type access              //配置接口为access类型
[SW1-Ethernet0/0/2]port default vlan 20                //给接口默认划分vlan20，只让vlan20进入

[SW1-Ethernet0/0/2]undo shutdown                       //开启接口
[SW1-Ethernet0/0/2]int e0/0/3                                 //进入e0/0/3接口
[SW1-Ethernet0/0/3]port link-type trunk                   //配置接口为trunk类型
[SW1-Ethernet0/0/3]port trunk allow-pass vlan all   //允许所有vlan通过

[SW1-Ethernet0/0/1]undo shutdown                         //开启接口

2.3.2配置LSW2

<Huawei>sys                                                       //进入系统视图
[Huawei]sys SW2                                                 //改交换机名字为SW2
[SW2]vlan batch 10 20 30                                     //创建VLAN 10 20 30
[SW2]int e0/0/1                                                      //进入e0/0/1接口
[SW2-Ethernet0/0/1]port link-type access              //配置接口为access类型
[SW2-Ethernet0/0/1]port default vlan 10                //给接口默认划分vlan10，只让vlan10进入
[SW2-Ethernet0/0/1]undo shutdown                      //开启接口
[SW2-Ethernet0/0/1]int e0/0/2                                //进入e0/0/2接口
[SW2-Ethernet0/0/2]port link-type access              //配置接口为access类型
[SW2-Ethernet0/0/2]port default vlan 20                //给接口默认划分vlan20，只让vlan20进入

[SW2-Ethernet0/0/2]undo shutdown                       //开启接口
[SW2-Ethernet0/0/2]int e0/0/3                                 //进入e0/0/3接口
[SW2-Ethernet0/0/3]port link-type trunk                   //配置接口为trunk类型
[SW2-Ethernet0/0/3]port trunk allow-pass vlan all   //允许所有vlan通过

[SW2-Ethernet0/0/1]undo shutdown                         //开启接口

3、进行测试

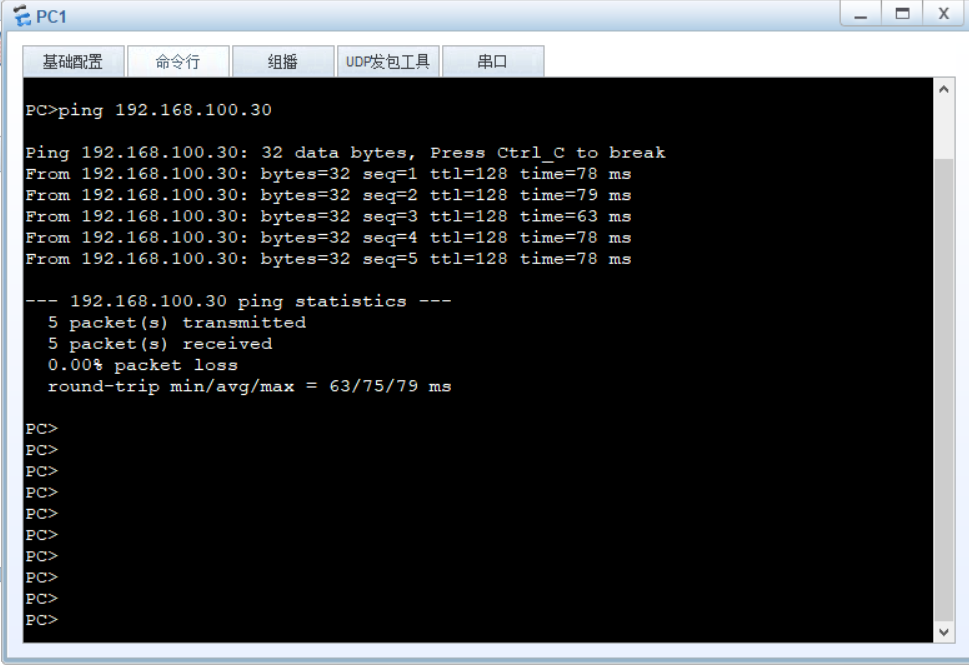

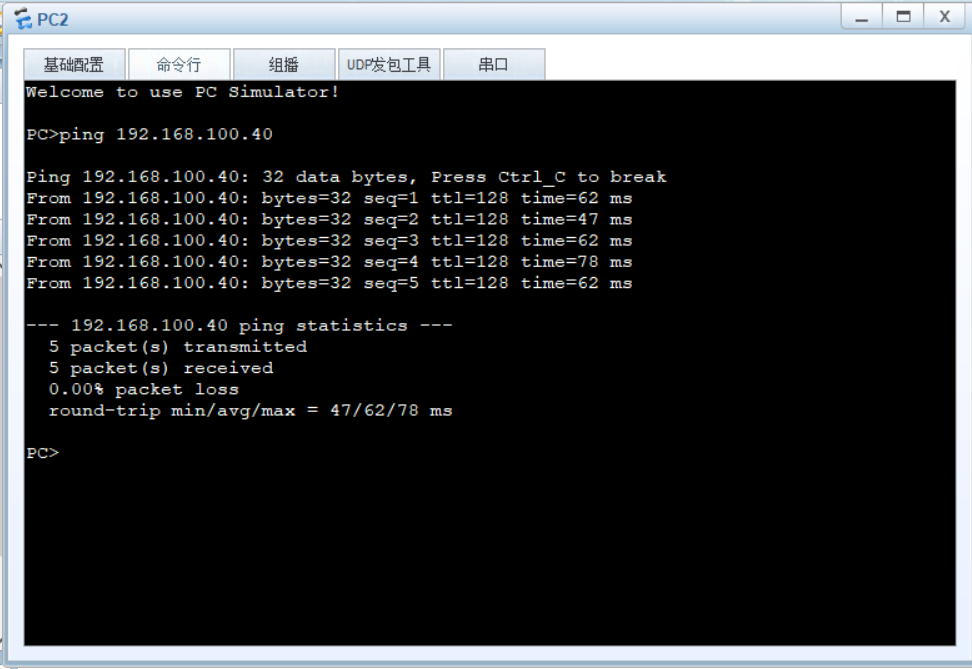

3.1 PC1与PC3ping通

3.2 PC2与PC4ping通
