nRF24L01是一款新型单片射频收发器件，工作于2.4 GHz～2.5 GHz ISM频段。内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。nRF24L01功耗低，在以-6 dBm的功率发射时，工作电流也只有9 mA;接收时，工作电流只有12.3 mA，多种低功率工作模式,工作在100mw时电流为160mA,在数据传输方面实现相对WiFi距离更远，但传输数据量不如WiFi（掉电模式和空闲模式）使节能设计更方便。

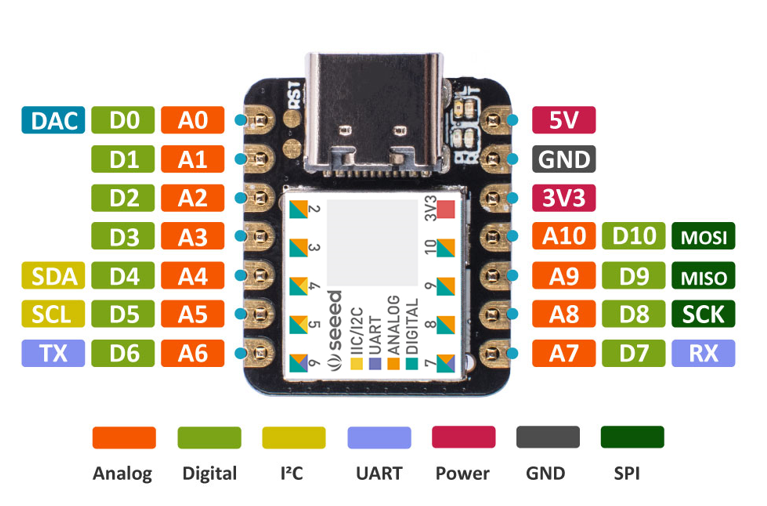

下图为seeed模块 SEEEED模块在这里插入图片描述
讯享网

首先将nRF24L01与seeed模块接线

seeed	nRF24L01
3.3V	VDD
GND	GND
9	MISO
10	MOSI
8	SCK
9	MISO
6	CE
7	CSN
5	IRQ

引脚CSN和CE可以连接到Arduino板的任何数字引脚，它们用于将模块设置为待机或活动模式，以及用于在发送或命令模式之间切换。最后一个引脚IRQ是一个不必使用的中断引脚。

首先，我们需要下载并安装RF24库，这使得编程变得简单。Arduino IDE 的库管理器中搜索nrf24，作者为TMRh20。

发射机代码

/* * Arduino Wireless Communication Tutorial * Example 1 - Transmitter Code * * by Dejan Nedelkovski, www.HowToMechatronics.com * * Library: TMRh20/RF24, https://github.com/tmrh20/RF24/ */ #include <SPI.h> #include <nRF24L01.h> #include <RF24.h> RF24 radio(6, 7); // CE, CSN const byte address[6] = "00001"; void setup() {
    radio.begin(); radio.openWritingPipe(address); radio.setPALevel(RF24_PA_MIN); radio.stopListening(); } void loop() {
    const char text[] = "Hello World"; radio.write(&text, sizeof(text)); delay(1000); }

讯享网

接收机代码

讯享网/* * Arduino Wireless Communication Tutorial * Example 1 - Receiver Code * * by Dejan Nedelkovski, www.HowToMechatronics.com * * Library: TMRh20/RF24, https://github.com/tmrh20/RF24/ */ #include <SPI.h> #include <nRF24L01.h> #include <RF24.h> RF24 radio(6, 7); // CE, CSN const byte address[6] = "00001"; void setup() {
    Serial.begin(9600); radio.begin(); radio.openReadingPipe(0, address); radio.setPALevel(RF24_PA_MIN); radio.startListening(); } void loop() {
    if (radio.available()) {
    char text[32] = ""; radio.read(&text, sizeof(text)); Serial.println(text); } } 分别烧录即可。
