1、变压器同名端，是指变压器绕制的时候，各绕组方向统一，如图4，图5，同名端同时都为进线(起始端）或出线（结束端）。同名端，“·”来表示。

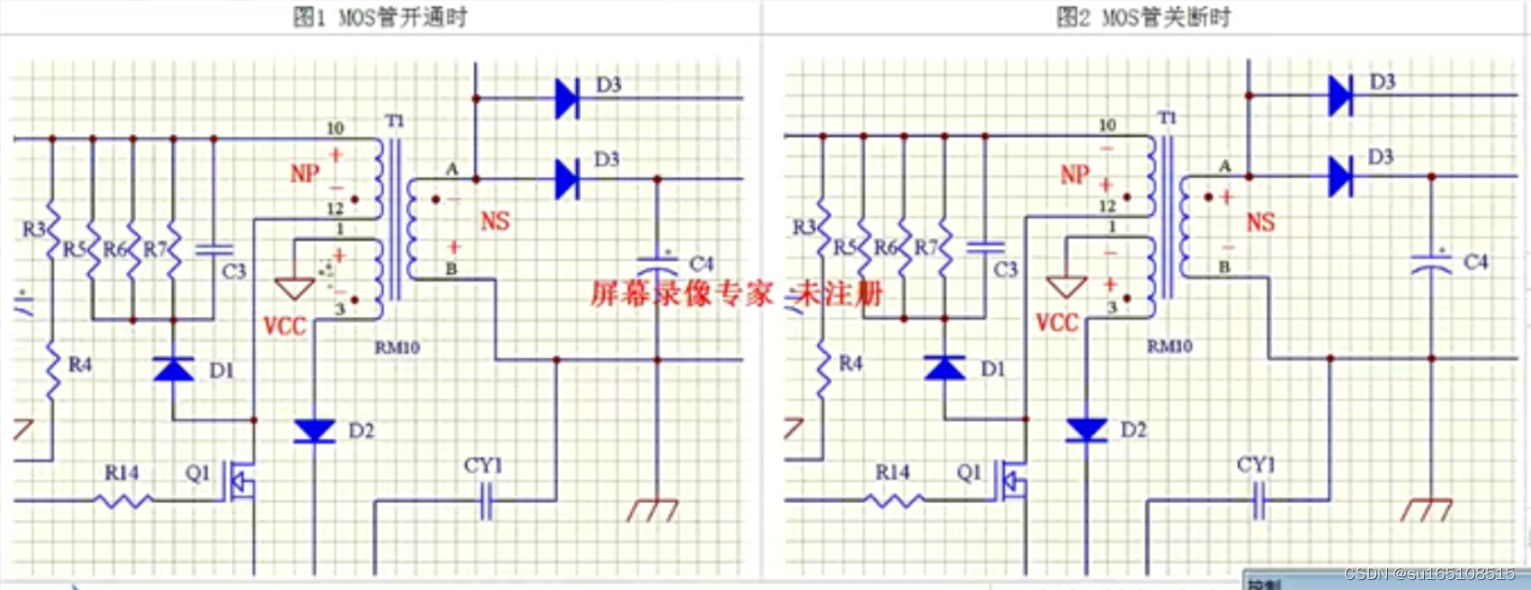

2、 如图1所示: 12、3、A即为同名端，10、1、B即为异名端。这是由反激式电路的工作原理决定的.
如图1，当MOS管开通时，初级绕组NP，次级绕组NS,IC供电绕组VCC，感应电动势方向，10、1、B为＋端，12、3、A为–端，

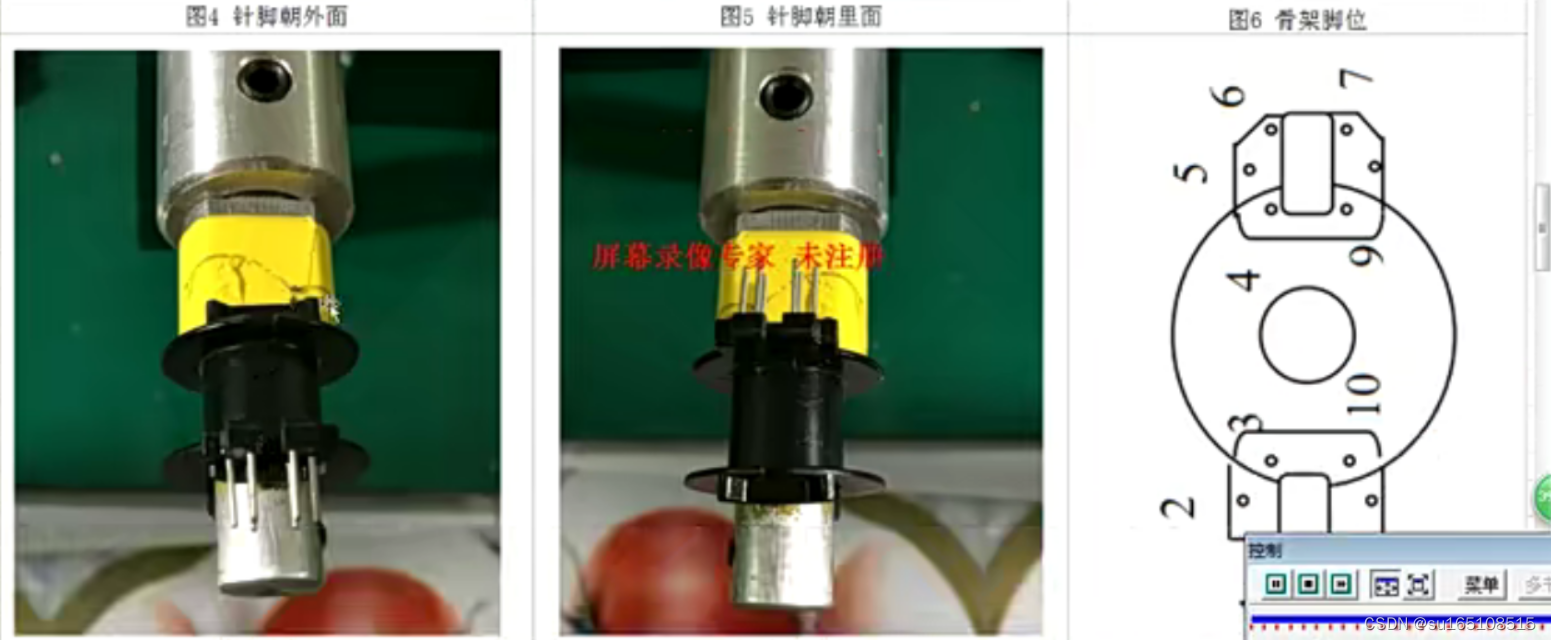

3、变压器绕制时方向为，各绕组方向统一，要么按如图4方向，要么按如图5方向，图6为骨架脚位图
电源常识-变压器同名端
电源常识-变压器同名端1 变压器同名端 是指变压器绕制的时候 各绕组方向统一 如图 4 图 5 同名端同时都为进线 起始端 或出线 结束端 同名端 来表示 2 如图 1 所示 12 3 A 即为同名端 10 1 B 即为异名端 这是由反激式电路的工作原理决定的
