2025年电阻参数_有一种电阻参数稳定到接近“理想电阻”

科技前沿 • 2025-01-07 11:41 • 阅读 47

大家好，我是讯享网，很高兴认识大家。

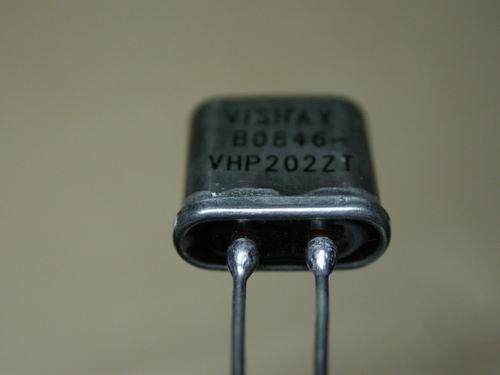

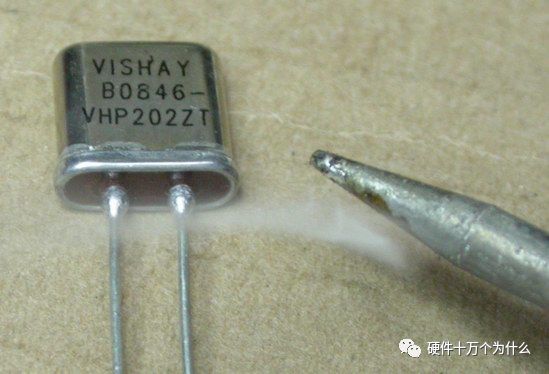

VHP202Z可以说是目前最好的电阻：

1、几乎零温度系数(<0.05ppm/C，0-60℃)

2、高稳定度(10年2ppm)

3、无感

4、低噪音

ppm换算成‰为：1ppm=0.001‰ 即1ppm=10^-6数量级

目前在VISHAY官网已经找不到这个型号。

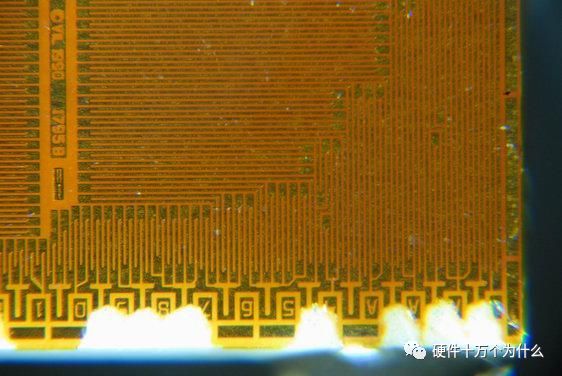

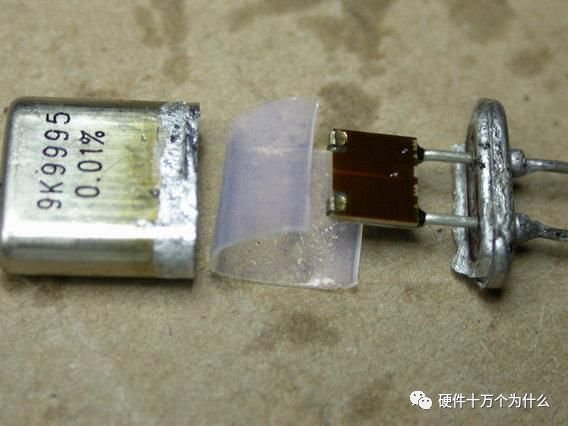

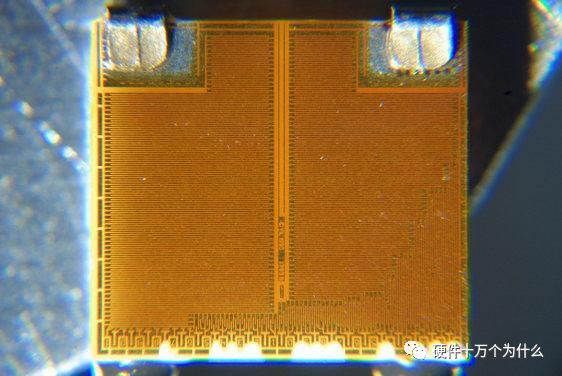

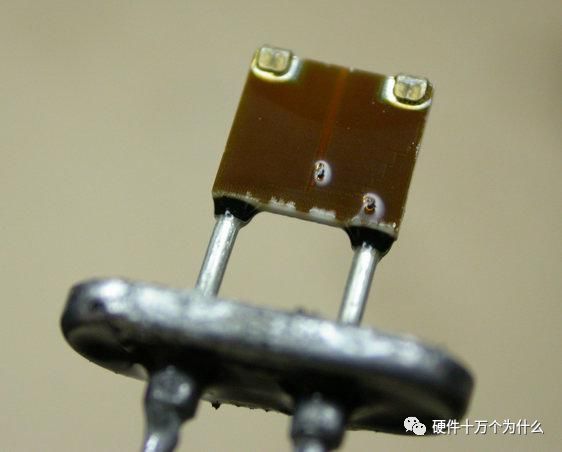

这种电阻的类型叫做：高稳金封金属箔

能把温漂做到0.1ppm/C之内，同时保证10年老化2ppm，即便加速折算下来，第一的老化也不超过0.7ppm，堪称理想电阻。这样的指标，目前只有Vishay一家能做到。电阻的阻值会受到各种“应力”影响而发生改变，离开稳定性的高精度是没有意义的。举个例子，电阻出厂时的精度是±0.01%，为这个精度我们支付了昂贵的费用，但在几个月的存储或者几百小时的负载后阻值可能变化超过±300ppm甚至更多。另一种最常见的情况是电阻在来料检验的时候在标称的精度范围以内，焊接到PCB后就超出了标称的精度范围。还有比如潮湿，静电等都会导致电阻的阻值产生不可逆的变化。我们要强调的是，稳定性应该放在首位来考虑，而不是片面的追求高精度。一个好的精密电阻，必须具备老化小、温漂小、偏差小的特点，同时最好具备可靠性高、功率余量大温升小、噪音低、串联电感分布电容小、电压系数小、焊接、振动及拉伸不容易变化等。当然，与基准相关的最重要的参数，是老化，其次是温度系数。因此，以下这个排名最重要的根据就是老化，其次是温度系数。至于电阻上标的是1%、0.1%、还是0.01%，这个是偏差而已，并不直接代表“精密”程度。“老化”是什么？老化就是长期稳定性，也就是在常温常压下，放在货架子上，经过比较长的时间(比如1年)，电阻的变化。老化因此也常用每年变化多少个ppm来表示。老化因此是一个不可逆的过程，就像人衰老一样，再也回复不到原来的了。“温漂”又是什么？温漂就是电阻的阻值随温度而变化。由于一般的电阻温漂不大，因此常用每度变化多少个ppm来表示，这就是温度系数。假如一个电阻的温度系数是+100ppm/℃，就是温度每升高1度，电阻增大0.01%。同样，负温度系数表示电阻的阻值随温度的升高而减少。说温度系数的时候有的时候省略后面的/℃，例如某电阻的温度系数是8ppm，意思就是8ppm/℃。
