目录

1. 简述

2. 角色定义

3. 可靠性

4. 运维

5. AMQP0.9.1简介

6. 丰富的语言支持

7. 持久化

8. 使用

Q&A

---

1. 简述

RabbitMQ，被广发使用的开源的消息中间件。

2. 角色定义

2.1. 在使用rabbitmq过程中，涉及5种角色。

• producer
• consumer
• exchange
• binding
• queue

2.2. producer

producer，发送消息的用户应用。

可执行声明exchange，发布消息等操作。发布消息调用channel.basicPublish()，提供exchangeName，routingKey，消息内容等。

2.3. consumer

consumer，接受消息的用户应用。

可执行声明exchange和queue、定义binding、订阅队列等操作。

2.4. exchange

RabbitMQ消息模型的一个核心思想：生产者不可能将消息直接放入队列。

exchange位于producer和queue之间，一边接收producer发送的消息，一边将消息推给queue。由exchange type控制处理消息的规则。

exchange type主要种类如下：

• direct
• topic
• fanout

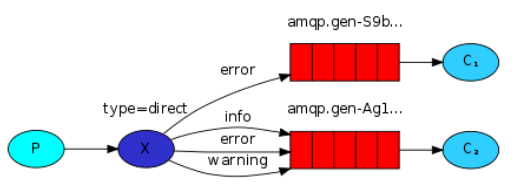

direct类型

为消费者提供了对消息的选择性接收的能力。通过binding key 绝对匹配 消息的routing key，确定消息发送到哪些queue。未匹配到binding key的消息被丢弃。

讯享网

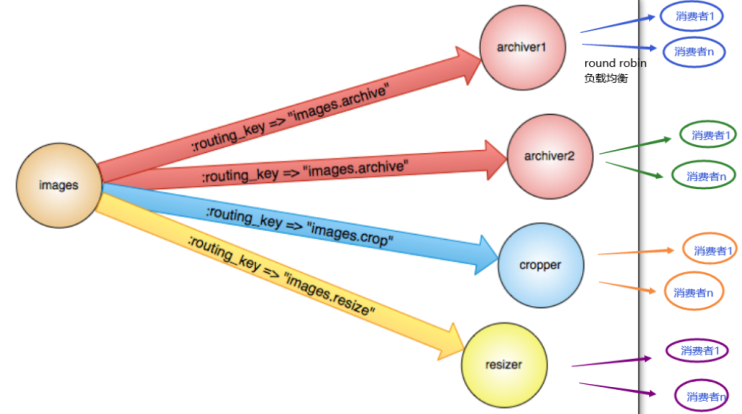

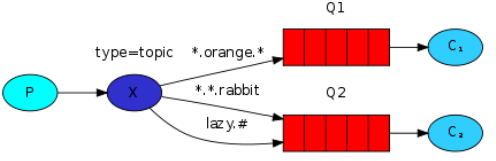

topic类型

为消费者提供了对消息的更灵活的选择性接收的能力。可以更灵活的建立消息到queue的关系。

发布者发布消息时提供的routing-key由多个用.连接的单词构成，可任意单词，但通常具有含义。

消费者定义绑定时提供的bindingkey通过通配符匹配routingkey，决定消息发到哪些queue。未匹配的消息被丢弃。

通配符说明：*代表一个单词，#代表多个单词。

fanout类型

收到的消息广播给所有queue。一个消息被放到多个队列，从而交付给多个消费者。

2.5. binding

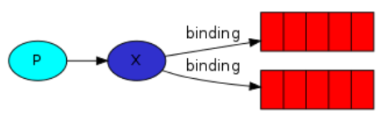

由消费者定义，位于exchange和queue之间，通过binding key(routing_key)标识queue对exchange中哪些消息感兴趣。下图可以清晰的体现binding的位置。

routing_key的具体含义是与exchange-type直接相关的，fanout-type时routing_key无意义。

指令

• 建立queue和exchange之间的绑定 channel.queueBind(queueName, "logs", "");
• rabbitmqctl list_bindings

2.6. queue

存储消息的FIFO队列。使用exchange时，由消费者定义queue和binding。

可不使用exchange，直接作为工作队列，每个消息只交付给一个消费者。生产者将消息直接放于队列，broker采用轮询robin方式，将消息分发给消费者。

声明queue时，可配置的属性：

name
是否持久化
是否排他性	仅供某个连接使用，当这个连接断开后该队列自动删除。
是否自动删除	没有消费者订阅这个队列时，队列自动删除
参数	如消息存活时长TTL、队列长度等

2.7 routingKey和bindingKey

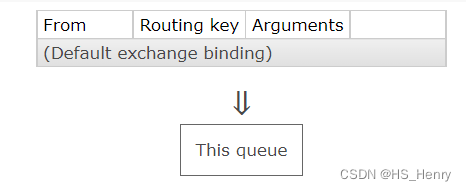

建立queue和exchange间关系时提供bindingKey，发送消息时提供routingKey，当routingKey与bindingKey匹配时，消息进入queue。无论vhost，每个queue都默认与default exchange建立bind关系。

当queue和exchange之间不指定bindingKey时，bingdingKey默认为队列取名。此种情况，发送消息时routingKey设置为queue的完整名即可。

3. 可靠性

3.1. ack回告和确认

当连接失败时，处于传输过程中的msg需要重新传递，此时需要ack确定何时进行重传。

支持两个方向的回告

• consumer向server，告知已经收到或处理消息
• server告知producer，告知已经收到消息

TCP保证网络层的可靠性，ack和确认则保证应用层的可靠性，表示两层含义：接受者已经收到消息，接下来由接受者负责处理消息。

流程简述

1. 消费者收到消息且处理(入库\转发等)
2. 向broker发送ack
3. broker收到ack
4. broker释放消息

ack提供至少一次的交付保证，无ack(消息可能丢失)则提供至多一次的交付。

3.2. 心跳发现中断的TCP连接

AMQP 0-9-1协议要求提供心跳机制，确保应用层能及时发现中断的TCP连接。

3.3. borker

持久化支持：避免broker丢失消息，需要将'持久性exchange\queue\msg'持久到磁盘，以便在处理broker重启\硬件问题\宕机后恢复。

3.4. consumer

consumer应进行幂等处理而不是简单的排重。
broker会对重复消息设置redelivered标签，consumer也可依据该标签。
当订阅的queue被删除后，consumer可收到cancel通知，以进行处理。
consumer可以拒绝收到的消息，使用basic.reject。

3.5. producer

4. 运维

docker 镜像	rabbitmqhttps://registry.hub.docker.com/_/rabbitmq/
management plugin	提供针对RabbitMQ nodes and clusters的管理和监控的能力。
启动容器	docker run -d --hostname my-rabbit --name some-rabbit -p 5672:5672 -p 8080:15672 -e RABBITMQ_DEFAULT_USER=guest -e RABBITMQ_DEFAULT_PASS=guestp rabbitmq:3-management
maven	<dependency>             <groupId>com.rabbitmq</groupId>             <artifactId>amqp-client</artifactId>             <version>xxx</version> </dependency>

5. AMQP0.9.1简介

5.1. what

AMQP 即 Advanced Message Queuing Protocol 高级消息队列协议。AMQP0.9.1是一种消息协议，使得客户端与消息中间件broker可以进行交互。

5.2. message broker

message broker有两个职责，接收由生产者发布的消息，将消息路由给消费者。

5.3. AMQP0.9.1模型概述

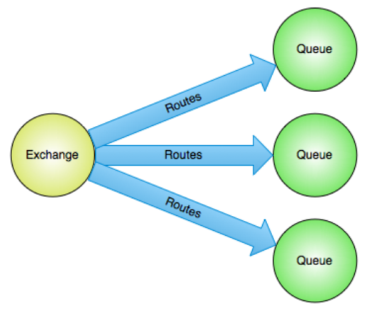

模型图示

模型概述

1. 消息被发布到exchange
2. 依据分发规则binding，exchange将消息的拷贝分分发给queue
3. broker将queue中的消息交付给订阅该queue的消费者(push)，或者消费者从queue进行预先拉取(fetch/pull)

消息确认概念

面对网络问题或消费者处理问题，AMQP0.9.1采取了消息确认概念。当消息交付给消费者后，消费者需告知broker，可以是自动的，也可以是由消费者执行。当broker收到来自消费者的交付确认后，borker将删除对应queue的相应消息。

5.4. exchange和exchangeType

5.4.1. exchange简介

exchange负责接收消息和路由给0或多个队列。路由算法与exchangeType和binding规则有关。

声明时属性

• Name
• Durability 是否持久化
• Auto-delete 无绑定queue时是否自动删除
• Arguments 与插件或特性相关的参数

5.4.2. Direct exchange

默认类型，routing_key与binding_key进行精准匹配，将消息拷贝路由到匹配的queue。

场景举例

• 多worker的分布式task，在消费者之间进行循环robin。

5.4.3. Fanout exchange

忽略routing_key，而是进行广播，即将消息拷贝路由到该exchange连接的所有queue。

场景举例

• 大规模多人在线(MMO)的游戏，通知所有用户某些信息，如选手积分榜更新、其他全局性事件
• 体育新闻网站，实时告知用户比赛分数变化
• 分布式系统，广播变量状态和配置更新

5.4.4. Topic exchange

消息routing_key与binding_key进行通配符匹配，适用于发布订阅模式，消息的多播路由，消费者考虑选择哪些类型的消息。

场景举例

• 与地理位置相关的分布式数据，例如销售地点
• 多worker参与的后台任务处理，要求每批worker负责特定的任务集
• 股票价格更新、其他金融数据更新
• 与类别或标签相关的新闻更新，例如特定的体育项目或团队

5.5.5. Headers exchange

忽略消息routing_key，而是基于消息headers中属性匹配binding数据进行路由。

5.5. queue

存储消息，供用户消费。

5.6. binding

exchange依据binding规则，决定将消息路由到哪些queue。

5.7. consumer

消费消息的方式

• push API，通过订阅方式进行交付，推荐行为
• pull API，大多数情况下低效，不推荐使用

5.8. 消息ack

消息ack用于解决broker何时删除queue中消息的问题。

两种ack方式

• 自动ack模式，broker向消费者发送消息之后
  • channel.basicConsume#autoAck参数传递true
• 明确ack模式，消费者决定发送ack的时机
  • channel.basicAck

5.9. 拒绝消息

消费者收到消息后，无论处理结果如何，都可以拒绝消息，并可以选择是否requeue。

5.10. 预先获取 prefetch

broker每次向消费者channel推送最多多少条未确认消息，若channel中未确认消息数量已达标，则broker停止向该channel推送消息，直到channel中所有消息均确认。0代表无限制。

broker交付消息，消费者确认消息，这些过程都是异步的。无限制的prefetch，可能导致消费者内存堆积，所以应当适当配置prefetch和手动确认。

broker简单的负载均衡，提升prefetch可以提升吞吐量。

配置方式

消费者配置prefetch channel.basicQos(50); broker配置 %% advanced.config file [ {rabbit, [ {default_consumer_prefetch, {false,250}} ] } ].

讯享网

5.11. connection

应用级别的TCP连接，当应用不需要连接时，需要进行关闭。

5.12. channel

建立在同一个TCP连接之上的轻量级连接，在一个connection基础上，可以创建多个channel。connection关闭，则关联的所有channel关闭。
多线程情况下，一个线程对应一个channel，不可以共享channel。

5.13. virtual hosts

多租用系统，使用vhost对实体进行分组，即对connection、exchange、queue、binding、user permission等进行分组。rabbitMQ使用命令行或httpAPI创建vhost。

vhost具有一个名称，默认为"/"。

逻辑隔离还是物理隔离？

virtual host提供了逻辑分组和资源的逻辑隔离。

例如资源权限是与virtual host关联的，一个用户无法具有全局权限，而只能具有一个或多个virtual host的权限。所以谈及资源权限时，必须明确virtual host。

vhost与connection的关系

当AMQP0.9.1客户端连接rabbitmq broker时，需要提供vhost名称，只有用户被授权了，才可以连接成功。连接成功后，只能操作该vhost分组内的实体。

管理vhost的方式

cli方式

讯享网新建vhost rabbitmqctl add_vhost vhostName 删除vhost rabbitmqctl delete_vhost qa1 设置vhost的连接数 0即不接受连接，-1无限制。 rabbitmqctl set_vhost_limits -p vhost_name '{"max-connections": 256}' 设置vhost队列数量，-1无限制。 rabbitmqctl set_vhost_limits -p vhost_name '{"max-queues": 1024}'

httpAPI

curl -u userename:pa$sw0rD -X PUT http://rabbitmq.local:15672/api/vhosts/vh1 curl -u userename:pa$sw0rD -X DELETE http://rabbitmq.local:15672/api/vhosts/vh1

5.14. 访问控制

涉及用户、权限、授权的管理。

用户相关的管理

讯享网新建用户 rabbitmqctl add_user 'username' '2a55f70a841f18b97c3a7db939b7adc9e34a0f1b' 删除用户 rabbitmqctl delete_user 'username' 列举用户 rabbitmqctl list_users 排查用户登录信息 rabbitmqctl authenticate_user username password

授权相关的管理

授权 rabbitmqctl set_permissions -p "vhostName" "username" "配置权限" "写权限" "读权限" 清除授权 rabbitmqctl clear_permissions -p "custom-vhost" "username" 列举授权 rabbitmqctl list_permissions --vhost vhostName 如/

5.15. 内存空间

这个部分可以回答：内存都存储了什么信息 ？

connection

connection和channel会占用内存，主要由tcp buffer使用，分为发送buffer和接收buffer。默认由系统在80至128kb间自动调节。例如100kb，估算1w个连接就占用2g内存。调大buffer，可以提升吞吐量。减小buffer，则降低吞吐量。所以在每个连接内存占用量和吞吐量之间需要找个合理值。发送buffer和接收buffer大小必须一致，且不能低于8kb。

讯享网# rabbitmq配置文件，改为32kb tcp_listen_options.sndbuf = 32768 tcp_listen_options.recbuf = 32768 # 设置每个连接的channel数量上限 channel_max = 16

queue和message

queue、queue索引、queue状态都会占用内存。

message store索引

消息存储，使用所有消息的内存级索引。

插件占用

预先分配的内存

内部数据库

内部数据库表会在内存中维持一份全表备份

management数据库

使用management插件时的数据库，状态数据cache在内存。

二进制数据

运行时被分享的二进制数据，内存大部分存储消息的body和元数据。

5.16. 网络

如何提升吞吐量？

• 增加tcp buffer
• 关闭Nagle's algorithm
• 开启tcp特性

面对大量连接，如何调整？

• 系统文件标识符上限
• 每个连接的内存占用量
• 每个连接的cpu占用量
• 占线进程队列上限

减少指标收集周期频率

周期性收集每个连接的指标数据，通过增大周期间隔，可以减少内存使用。

# 默认5秒，修改为间隔60秒 collect_statistics_interval = 60000

减少每个连接的channel上限

当使用以rabbitmq为基础的某些包时，需要调研每个连接需要的channel数量。

讯享网# 设置每个连接的channel上限为16 channel_max = 16

关闭Nagle's algorithm

可降低延迟、增加吞吐量

配置

rabbitmq.conf tcp_listen_options.backlog = 4096 tcp_listen_options.nodelay = true advanced.config rabbitmq启动时，该配置文件内容会与rabbitmq.conf内容进行合并。 [ {kernel, [ {inet_default_connect_options, [{nodelay, true}]}, {inet_default_listen_options, [{nodelay, true}]} ]}].

占线IO线程池调整

对于没有接收到客户端确认的连接请求，被记录于backlog队列。队列默认长度128，最大65535。调整吞吐量时，推荐4096和8192作为开始值。记录小时维度的连接峰值和尖刺。

讯享网# rabbitmq配置文件 tcp_listen_options.backlog = 4096 tcp_listen_options.nodelay = true

如何处理高频的连接创建与关闭？

高频率的连接创建与关闭，可能导致broker特定资源枯竭，例如文件控制器达到上限、port区间，从而导致broker无法接收新的连接，降低系统可用性。

处理方式

• 心跳配置
• 减小TCP TIME_WAIT
  • 关闭的连接会保持TIME_WAIT状态一段时间，然后才会被清理，这会导致连接积累。所以缩短这个时间，可以避免资源占用。

# net.ipv4.tcp_fin_timeout = 30 # 需配置toc keepalive判断失联，30s空闲后，每隔10s一次，尝试4次，期间无回复，即70s失联。 net.ipv4.tcp_keepalive_time=30 net.ipv4.tcp_keepalive_intvl=10 net.ipv4.tcp_keepalive_probes=4

系统层面调整

与网络、tcp相关的一些配置

讯享网linux使用指令sysctl -w； 永久生效，需配置/etc/sysctl.conf fs.file-max 内核允许创建文件标识符数量的上限 net.ipv4.ip_local_port_range port区间，需要考虑并发连接的峰值 net.ipv4.tcp_tw_reuse 1开启 0关闭，重用即将关闭连接，当连接节点使用NAT时很危险。 net.ipv4.tcp_fin_timeout 15-30s之间，关闭的连接保留时长 net.core.somaxconn 同时处于正在建立连接过程的连接数量，默认128.可以调整到4096或更高，以支持新建连接请求暴增的情况。 net.ipv4.tcp_max_syn_backlog 对于没有接收到客户端确认的连接请求，被记录于backlog队列。 net.ipv4.tcp_keepalive_time net.ipv4.tcp_keepalive_intvl net.ipv4.tcp_keepalive_probes

tcp socket配置

rabbitmq配置文件 tcp_listen_options.nodelay 默认true，推荐配置。 tcp_listen_options.sndbuf 默认由系统自动调解，区间88kb至128kb。增加大小可以提升消费者吞吐量，增加每个连接的内存占用量。 tcp_listen_options.recbuf 默认由系统自动调解，区间88kb至128kb。手动配置的话，要保持sndbuf和recbuf一致。但是它时针对发布者和协议操作，即增加大小可以提升broker接收消息的吞吐量。 tcp_listen_options.backlog 未被接纳的tcp连接队列的最大长度，当queue满时，拒绝新连接。面对上万并发新连接和大量客户端重连的情况，可以设置4096或更高。 tcp_listen_options.keepalive 设置为true，则开启tcp keepalive。

6. 丰富的语言支持

• java
• .net
• ruby
• python
• php
• js node.js
• go
• ios android
• Objective-C and Swift
• c c++
• ...

7. 持久化

rabbitmq的持久层，致力于在大多数情况下提供合理的好的吞吐量。可以对节点的吞吐量、延迟和IO进行配置。 持久层具有两个组件，分别为queue index队列索引和msg store消息存储。

持久化和临时消息都可以被存储到磁盘。

• 当消息到达queue时，持久化消息存到磁盘，持久化消息也尽可能放在磁盘，为了读写效率；
• 内存紧张且消息被驱逐时，临时化消息存到磁盘。

queue index队列索引

索引用于定位消息以及是否交付和ack。每个queue对应一个索引。

意图在于将非常小的消息放到队列索引，其他的消息都存储到message store。默认情况，消息序列化(包括属性和header信息)size小于4096字节时，会放入到队列索引。每个队列索引至少将一个segment文件保留在内存中，而一个segment文件包含16384个消息。所以即使配置项queue_index_embed_msgs_below有少量的增加，也会导致内存的大量占用。

优点	一个操作即可写入磁盘
	写入到队列索引的消息，不需要再次写入message store。
缺点	每个消息索引在内存中保留一定数量的消息记录，可能占用大量内存。
	若消息通过exchange被路由到多个队列，则消息被写入到多个队列索引中，也就多占用了内存和磁盘空间。若消息写入到消息存储，则只需写入一次。
	存储在队列索引的未确认消息，将一直保留在内存中

msg store消息存储

存储是以k-v方式存储消息，且该server中所有queue共享一个存储。

影响持久层的效率

• os的文件控制器，每个网络连接和磁盘访问都对应一个文件句柄，分别需要一个文件控制器。
• 异步线程，vm会创建异步线程池用于处理长时间的IO操作。

8. 使用

spring进行了集成，只需要添加依赖、添加连接配置、使用监听器注解、使用template，即可发送和接收rabbitmq消息。

Spring AMQP

step1：添加maven依赖

讯享网// 根据项目使用spring framework的版本选择amqp的版本 <dependency> <groupId>org.springframework.amqp</groupId> <artifactId>spring-rabbit</artifactId> <version>2.4.8</version> </dependency> <dependency> <groupId>org.springframework.amqp</groupId> <artifactId>spring-amqp</artifactId> <version>2.4.8</version> </dependency> <dependency> <groupId>com.rabbitmq</groupId> <artifactId>amqp-client</artifactId> <version>5.13.1</version> </dependency> <dependency> <groupId>org.springframework</groupId> <artifactId>spring-messaging</artifactId> <version>5.3.24</version> </dependency>

step2：添加配置信息

spring: rabbitmq: addresses: ip/host:port username: xxxxxx password: xxxxxx

step3：添加队列监听

讯享网 // 该方式要求queue必须已经存在，否则报错 @RabbitListener(queues = {"myQueue3"}, group = "${rabbit.customer.group}") // 该方式不要求queue必须存在，但是exchangeName必须有数据 //@RabbitListener(bindings = @QueueBinding(value = @Queue(value = "myQueue3", durable = "true"), exchange = @Exchange(name = "mustUseExchangeName"))) public void listenQueue3(String in) { System.out.println("myQueue3 : " + in); }

step4：使用template发送消息

 @Autowired AmqpTemplate amqpTemplate; / * 明确知晓 exchange 和 routingKey 时使用 * @param exchangeName * @param routingKey * @param msg */ public boolean sendMsg(@NotEmpty String exchangeName, @NotEmpty String routingKey, @NotEmpty String msg) { String uuid = UUID.randomUUID().toString(); Message buildMessage = MessageBuilder.withBody(msg.getBytes(StandardCharsets.UTF_8)) .setContentType(MessageProperties.CONTENT_TYPE_JSON) .setMessageId(uuid) .build(); try { amqpTemplate.send(exchangeName, routingKey, buildMessage); if (log.isInfoEnabled()) { log.info("sendToMq{} success {} {} {}", uuid, exchangeName, routingKey, msg); } return true; } catch (Exception e) { log.warn("sendToMq{} ex", uuid, e); return false; } } / * 使用默认exchange，使用queueName作为routingKey。 * @param queueName * @param msg */ public boolean sendMsg(@NotEmpty String queueName, @NotEmpty String msg) { String uuid = UUID.randomUUID().toString(); Message buildMessage = MessageBuilder.withBody(msg.getBytes(StandardCharsets.UTF_8)) .setContentType(MessageProperties.CONTENT_TYPE_JSON) .setMessageId(uuid) .build(); try { amqpTemplate.send(queueName, buildMessage); if (log.isInfoEnabled()) { log.info("sendToMq{} success {} {}", uuid, queueName, msg); } return true; } catch (Exception e) { log.warn("sendToMq{} ex", uuid, e); return false; } }

 至此，咱们已经走完从概念原理理解到具体使用的过程。

Q&A

Q1:Cannot convert from [[B] to [xx] for GenericMessage

MessageConversionException: Cannot convert from [[B] to [com.creditease.openapi.zma.SIAMessage] for GenericMessage [payload=byte[883], headers={amqp_receivedDeliveryMode=PERSISTENT, amqp_receivedRoutingKey=xxxxxxx, amqp_deliveryTag=1, amqp_consumerQueue=xxxxx, amqp_redelivered=false, id=38a8f84c-214d-3b2d-a145-1290ff0d95a3, amqp_consumerTag=amq.ctag-ybguNgI74bd7GDEqIyMNTw, amqp_lastInBatch=false, contentType=text/plain, timestamp=48}]

原因：
converter 支持的contentType与接收到消息的contentType不匹配
Jackson2JsonMessageConverter默认supportedContentType=application/json，与上述contentType=text/plain不匹配。

解决方式：

确定发送方和接收方contentType一致的情况下，修改converter配置

讯享网@Bean public MessageConverter jsonMessageConverter() { Jackson2JsonMessageConverter jsonConverter = new Jackson2JsonMessageConverter(); jsonConverter.setSupportedContentType(MimeTypeUtils.parseMimeType("确定一致的类型，如text/plain")); return jsonConverter; }
