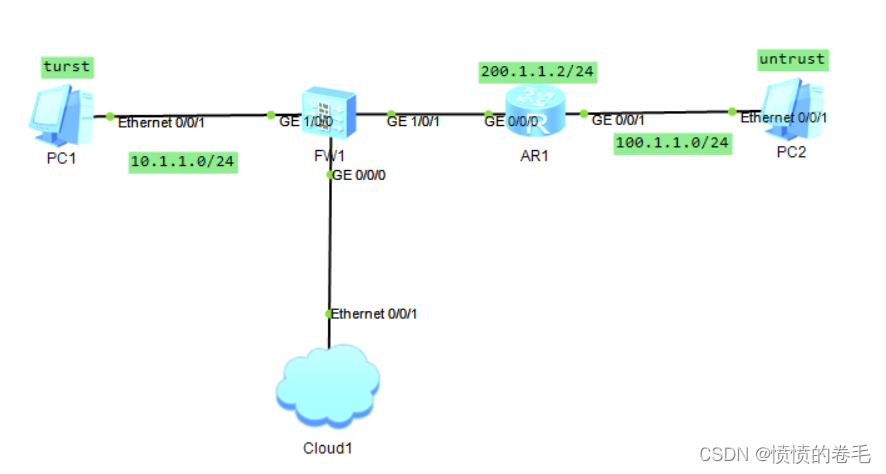

1：拓扑环境搭建：
讯享网
2：完成cloud，pc1，pc2，ar1的配置搭建：

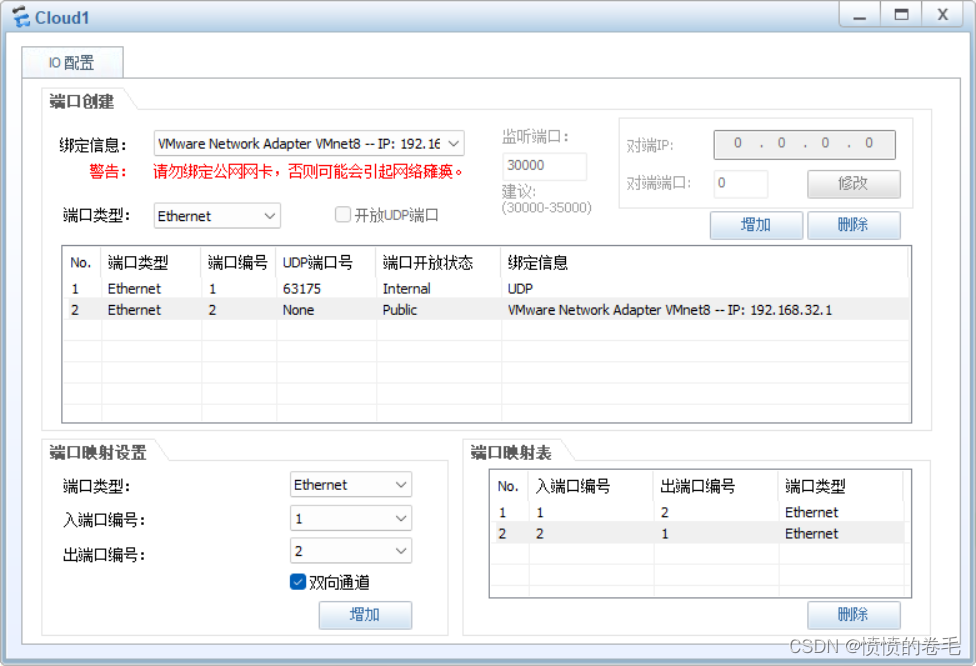

cloud:

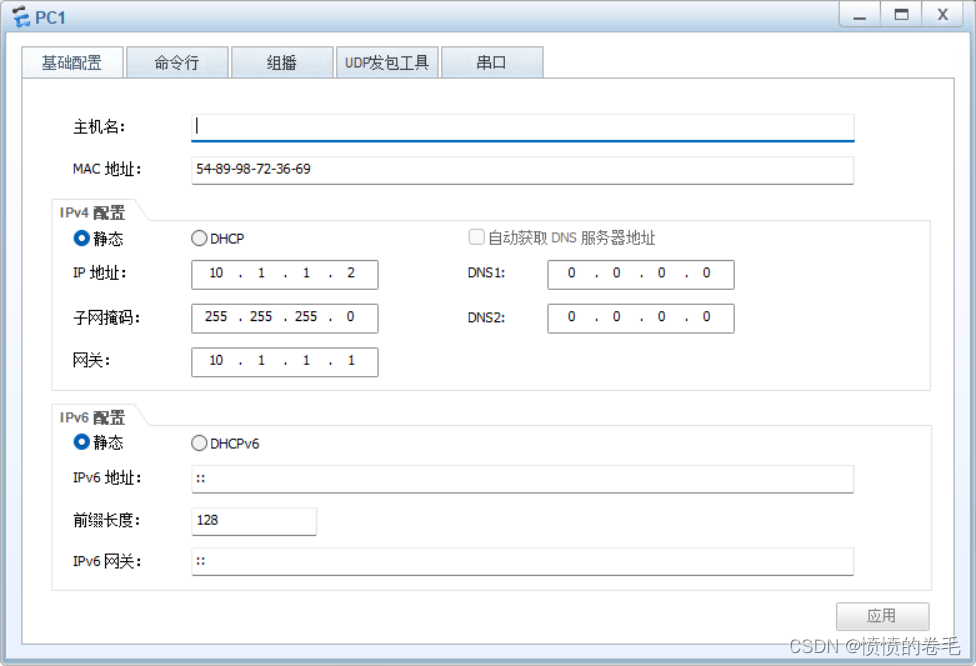

pc1:

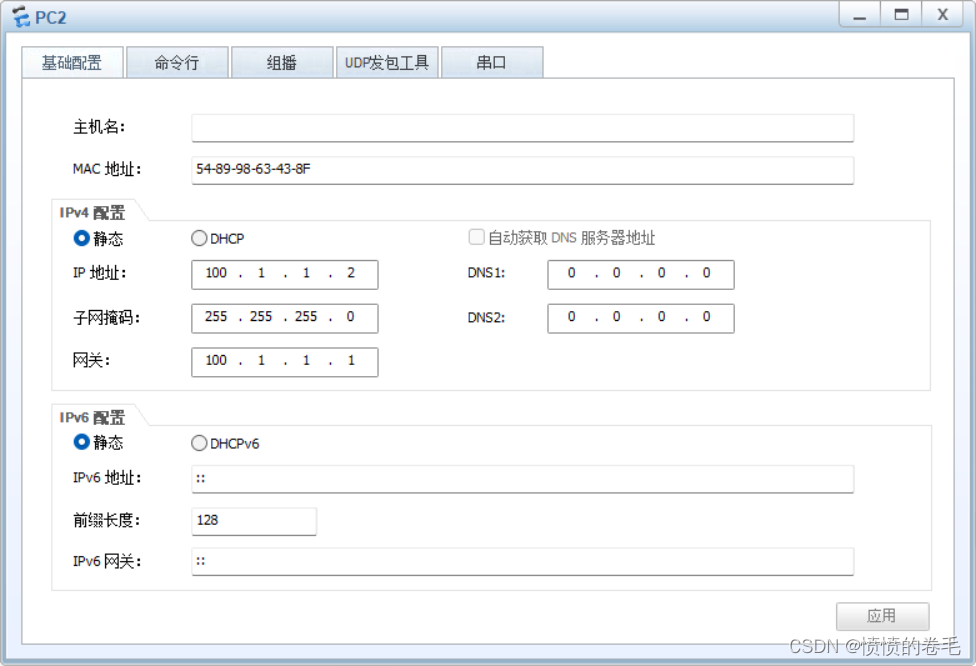

pc2:
ar1:
在r1的两个接口配置各自的IP一个为200.1.1.1外网ip 和unturst区域100.1.1.1 的IP 写出r1到10.1.1.0网段的静态路由。

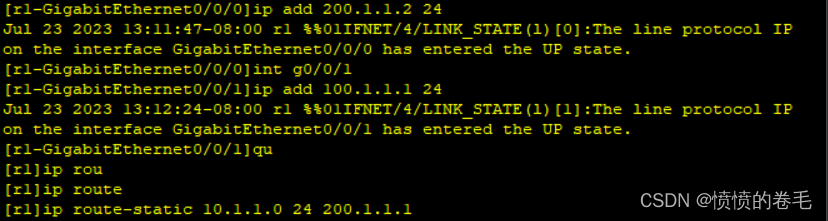

r1：配置
3.防火墙配置：
(1)首先我们进入g/0/0/0使用账号：admin密码：Admin@123登入防火墙修改密码

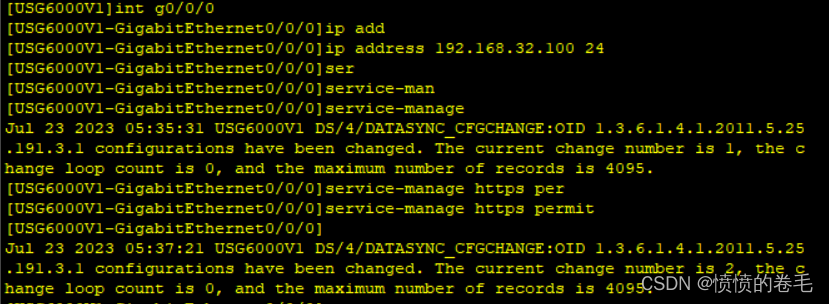

(2)我们开启防火墙的hhpt服务并设置g0/0/0的ip地址为我们cloud的虚拟网卡的同网段IP地址

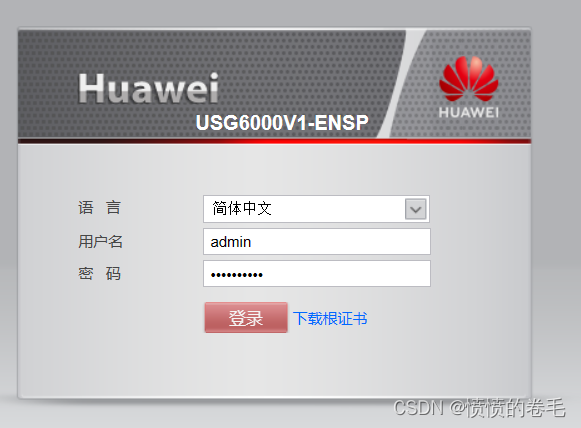

(3)web登录防火墙

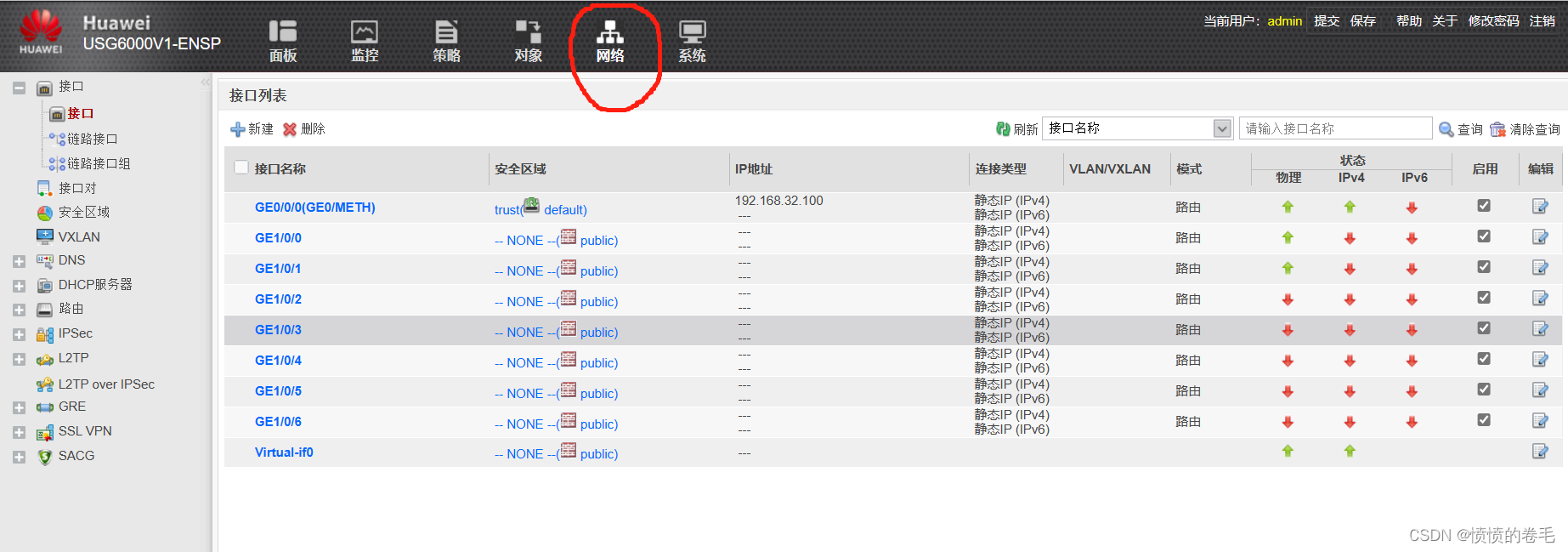

(4)进入网络管理界面进行防火墙配置：

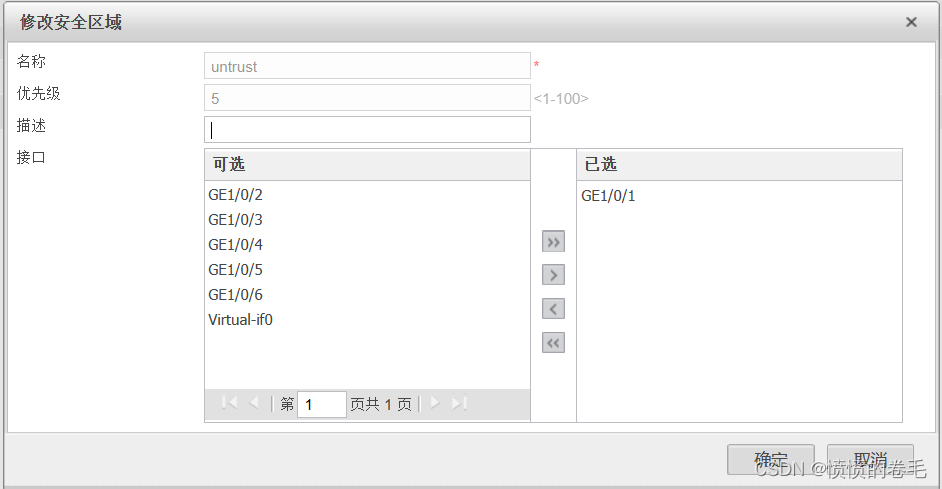

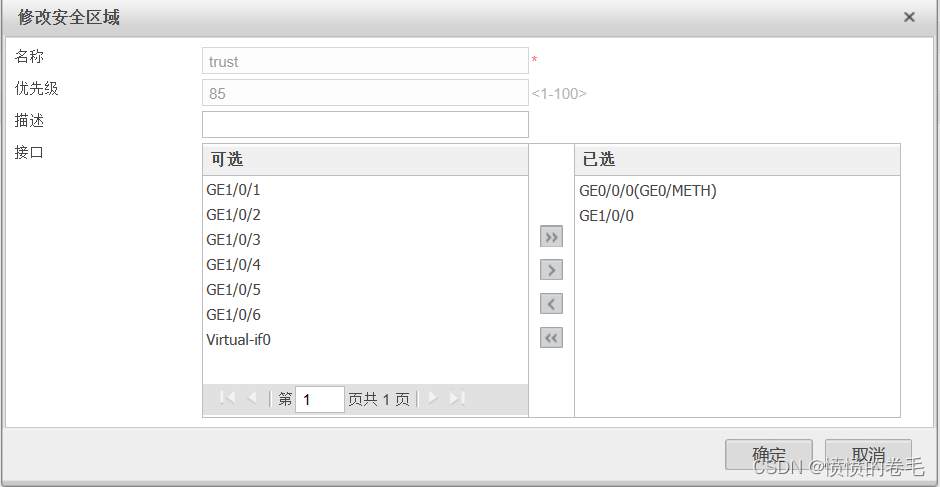

turst，unturst区域配置接口划入区域：

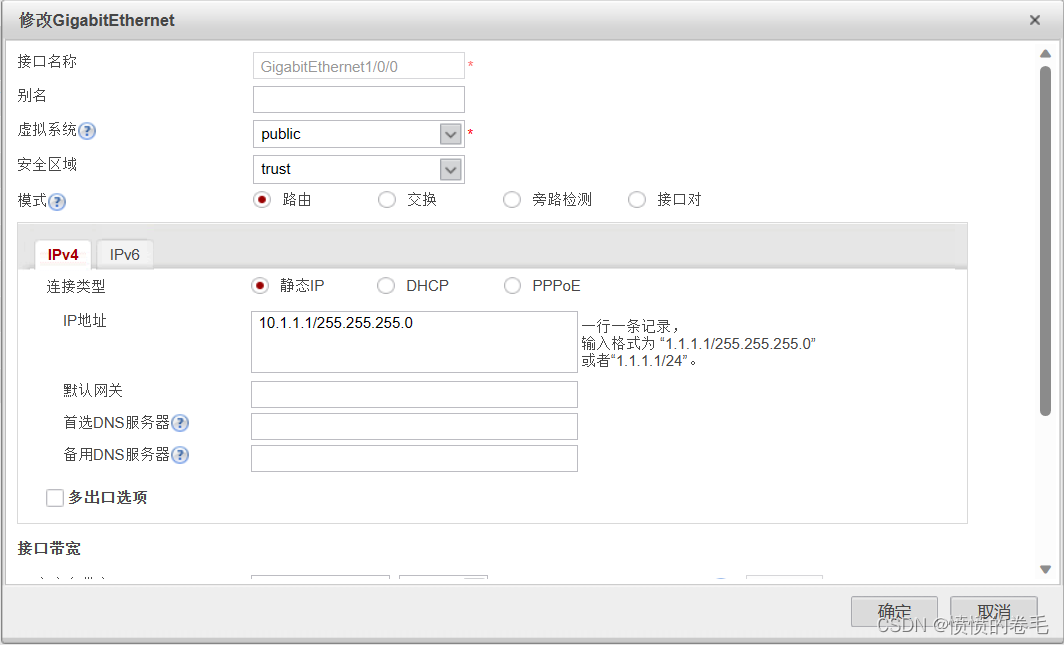

turst：
unturst：

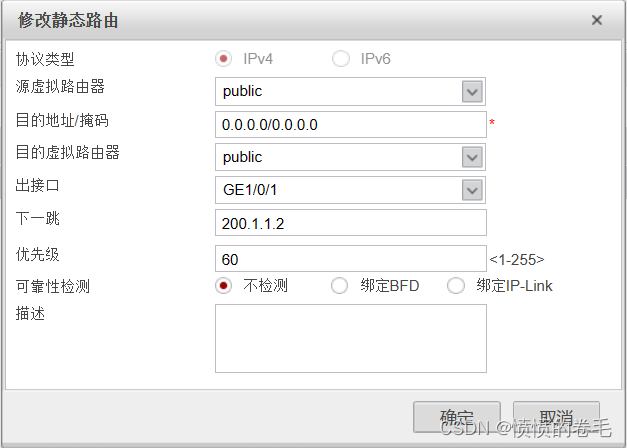

配置缺省路由完成pc1到100.1.1.0网段的通信：

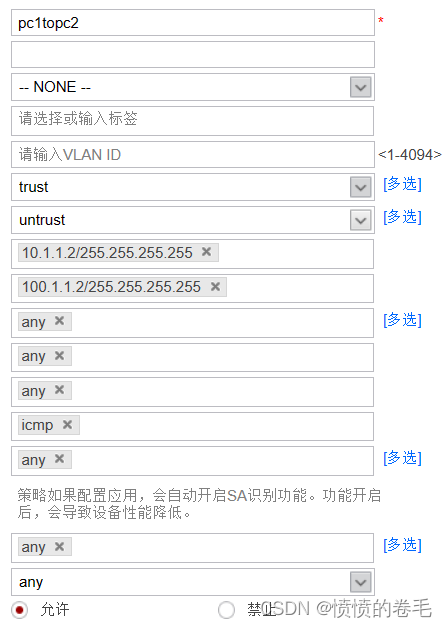

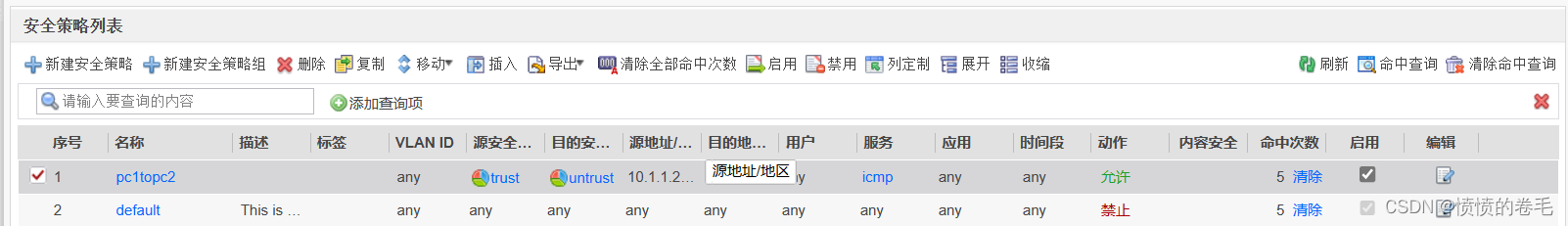

安全策略的配置：
测试：
因为我们只配置了pc1 到 pc2 的安全策略并放行 所以我们只能从pc1ping通pc2而不能从pc2ping通pc1。

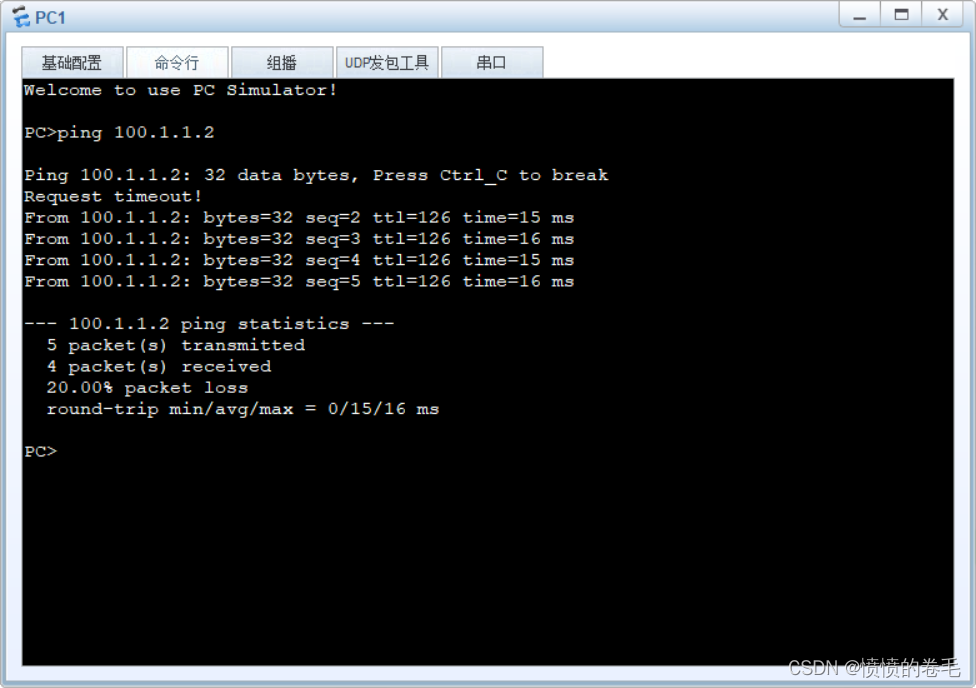

pc1 to pc2

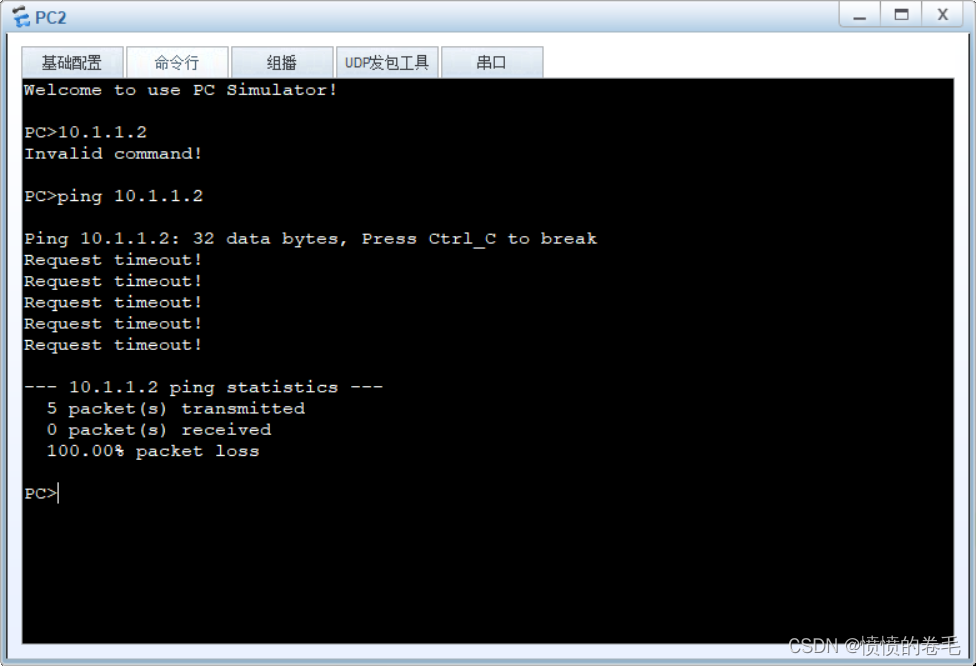

pc2 to pc1
观看防火墙的安全策略可知我们的第一条策略为pc1 ping pc2 全部成功 我们的第二条策略为pc2 ping pc1 全部失败。
