贴片电阻电容常见封装有 9 种，一般采用英制表示方法，是指采用 4 位数字表示，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
贴片电阻电容常见封装有 9 种，一般采用英制表示方法，是指采用 4 位数字表示，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

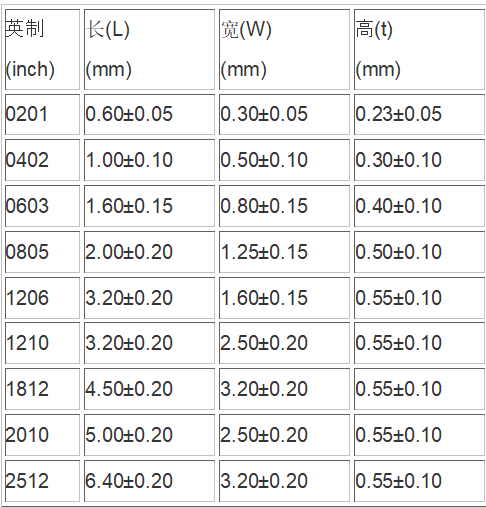

我们常说的 0805 封装就是指英制代码，封装尺寸规格对应关系如下表：

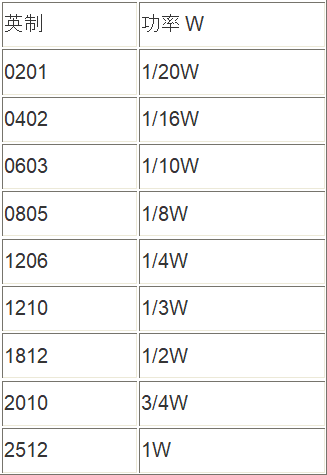

功率规格如下表：
关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有 RAD 类型，例如：“RAD-0.1”“RAD-0.2” 等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
有极的电解电容的封装模型为 RB 类型，例如：从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
作者：卫Sir，公众号：简一商业
本文由 @简一商业 原创发布于CSDN，未经作者许可，禁止转载
