电磁干扰EMI(Electro magnetic Interference)，有传导干扰和辐射干扰两种。
传导干扰
是指通过导电介质把一个电网络上的信号耦合（干扰）到另一个电网络。
辐射干扰
是指干扰源通过空间把其信号耦合（干扰）到另一个电网络。
在高速PCB及系统设计中，高频信号线、集成电路的引脚、各类接插件等都可能成为具有天线特性的辐射干扰源，能发射电磁波并影响其他系统或本系统内其他子系统的正常工作。
一、主要的EMI 测试参考标准：
欧盟：EN55022（EMI 参考测试标准）；EN55024（EMS 参考测试标准）；
美国：FCC Part 15B（EMI 参考测试标准）；
台湾：CNS 13438 （EMI 参考测试标准）
二、测试
EMI 测试定义：测试待测物EUT 产生的辐射干扰强度，分为RE 测试和CE 测试两种。（EUT与DUT并没有本质区别，都是指被测设备）
1）、RE 测试：
量测EUT 产生的辐射干扰，其测试频率范围：30MHZ~1GHZ。
测试方法：参考相关测试标准 EN55022 或者其他测试标准；
测试距离及场合：10 米量测，在开放式场合；
测试方式：量测 EUT 产生的电磁波辐射（30MHZ~1GHZ）。
2）、CE 测试：
量测EUT 产生的传导辐射干扰，其测试频率范围：150K~30MHZ.
测试方法：参考相关测试标准EN55022 或者其他测试标准；
测试方式1：量测电磁波杂讯出现在EUT 的DA 和AC 电源端（150K~30MHZ）；
测试方式 2：量测电信端口端出现的辐射干扰值（150K~30MHZ）。
注意：由于RE 测试是采用开放式的测试场合，易受空中的广播FM（88MHZ~108MHZ），手机（900MHZ）杂讯的干扰！！！
三、测试要求
通过测试 EUT，检测其辐射干扰数值
1）、FCC 测试要求：

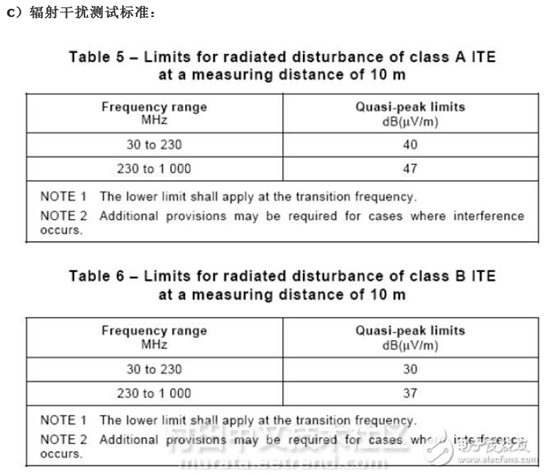

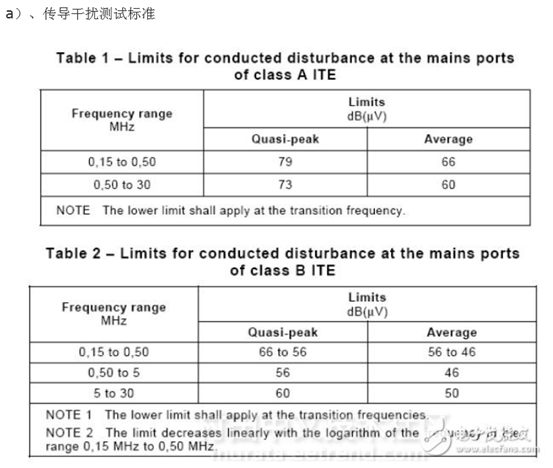

2）、EN55022 测试要求：
