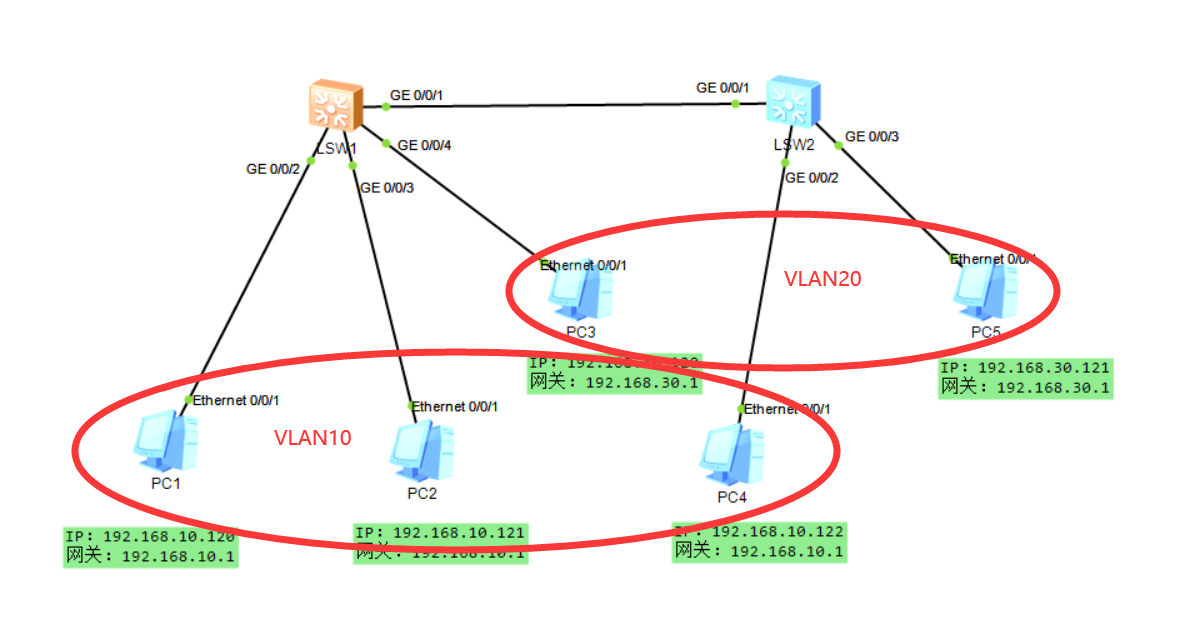

一、实验组网图
本实验所需的实验组网图如图:
三、实验实现
按照上图所示的实验组网图完成PC1-PC5的IP地址、子网掩码、网关配置。进入LSW1交换机,创建VLAN10和VLAN20。
vlan batch 10 20
讯享网
进入GigabitEthernet 0/0/2接口,配置接口的链路类型,然后配置Access类型接口加入VLAN10。GigabitEthernet 0/0/3接口的配置同GigabitEthernet 0/0/2接口。
讯享网interface GigabitEthernet 0/0/2 port link-type access port default vlan 10 quit
interface GigabitEthernet 0/0/3 port link-type access port default vlan 10 quit
进入GigabitEthernet 0/0/4接口,配置接口的链路类型,然后配置Access类型接口加入VLAN20。
讯享网interface GigabitEthernet 0/0/4 port link-type access port default vlan 20 quit
进入GigabitEthernet 0/0/1接口,配置接口的链路类型,然后配置Trunk类型接口加入VLAN10和VLAN20。
interface GigabitEthernet 0/0/1 port link-type trunk port trunk allow-pass vlan 10 20 quit
LSW2交换机的配置与LSW1交换机配置类似。
进入GigabitEthernet 0/0/2接口,配置接口的链路类型,然后配置Access类型接口加入VLAN10。
讯享网interface GigabitEthernet 0/0/2 port link-type access port default vlan 10 quit
进入GigabitEthernet 0/0/3接口,配置接口的链路类型,然后配置Access类型接口加入VLAN20。

interface GigabitEthernet 0/0/3 port link-type access port default vlan 20 quit
进入GigabitEthernet 0/0/1接口,配置接口的链路类型,然后配置Trunk类型接口加入VLAN10和VLAN20。
讯享网interface GigabitEthernet 0/0/1 port link-type trunk port trunk allow-pass vlan 10 20 quit

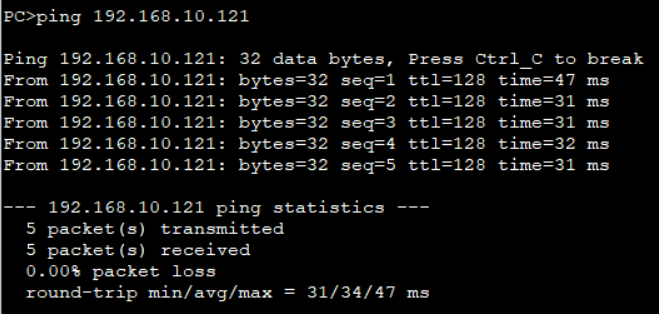

LSW2交换机配置完成后,此时同一VLAN下的主机能互相ping通,不同VLAN下的主机不能ping通。PC1pingPC4的结果如图:

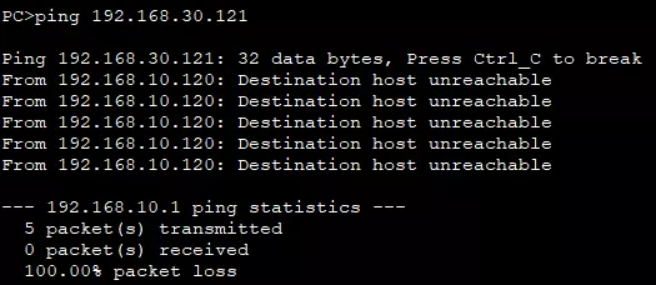

PC1pingPC5的结果如图:

三层交换机可以充当路由器的作用,在LSW2交换机上配置VLAN10和VLAN20的IP地址(网关),实现两台交换机上的VLAN间能够通信。
interface Vlanif 10 ip address 192.168.10.1 24 quit interface Vlanif 20 ip address 192.168.30.1 24 quit
LSW2交换机配置完成后,PC1pingPC5的结果如图:
