TI目前有两款采集卡TSW1400和DCA1000，可以为xWR1243/1443和1642毫米波雷达进行回波数据采集。本文将主要介绍几款雷达分别用2款采集卡数据采集的回波数据格式以及MATLAB数据解析程序。

详情可参考文档 “xWR1xxx ADC Raw Data Capture” （SWRA581A）

1、xWR1243/xWR1443—DCA1000

（1）1243/1443雷达使用DCA1000采集卡回波数据格式（复数形式）

讯享网

      原始回波数据adc_data.bin中的数据格式即按照上图所示排列。

      排列方式为 Rx1Ik, Rx2Ik, Rx3Ik, Rx4Ik, Rx1Qk,Rx2Qk,Rx3Qk,Rx4Qk，为先4路I路后4路Q路的交叠模式。

（2）MATLAB回波数据解析程序：

%%%%%% 1243/1443+DCA1000 数据解析 %%%%%%% fname='adc_data.bin'; %bin文件位置 fid = fopen(fname,'r'); %读取第一帧数据&数据解析 sdata = fread(fid,n_samples*n_chirps*n_TX*n_RX*2,'uint16'); %16bits,复数(I/Q两路) sdata = reshape(sdata,8,[]); %分成8路，Rx1Ik,Rx2Ik,Rx3Ik,Rx4Ik,Rx1Qk,Rx2Qk,Rx3Qk,Rx4Qk cdata = sdata(1:4,:)+1i*sdata(5:8,:); %4RX数据的实虚部合并 fclose(fid); %4RX数据，n_chirps列，每i列为Chirp i的回波数据 RX1data = reshape(cdata(1,:),n_samples,n_chirps); %RX1 RX2data = reshape(cdata(2,:),n_samples,n_chirps); %RX2 RX3data = reshape(cdata(3,:),n_samples,n_chirps); %RX3 RX4data = reshape(cdata(4,:),n_samples,n_chirps); %RX4

2、xWR1642—DCA1000

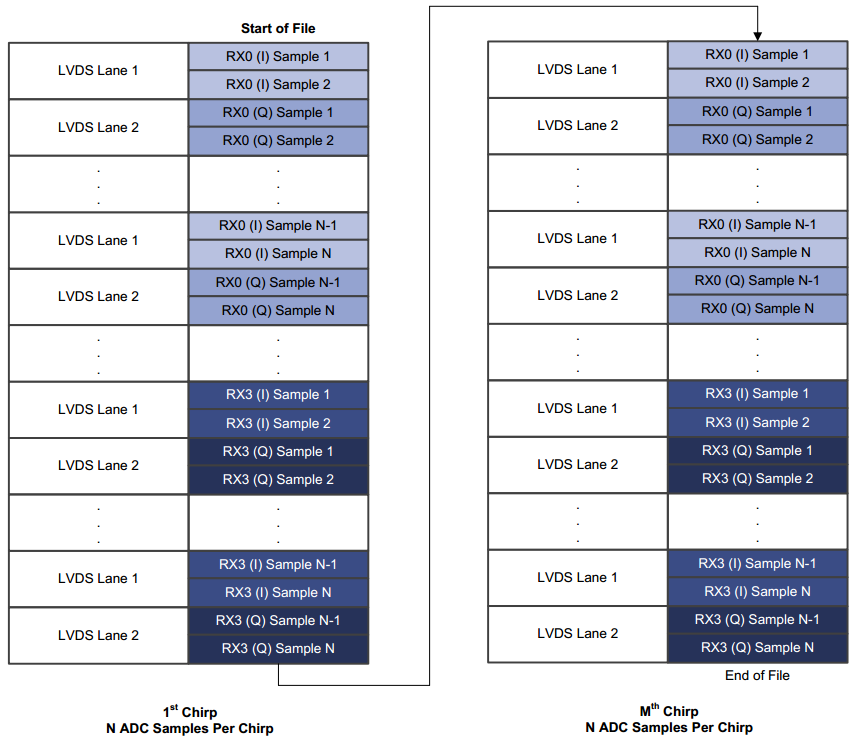

（1）1642雷达使用DCA1000采集卡回波数据格式（复数形式）

原始回波数据adc_data.bin中的数据格式即按照上图所示排列。

其中，RX0(I)Sample1 代表接收天线1的第1个采样点的实部；

         RX0(I)Sample2 代表接收天线1的第2个采样点的实部；

         RX0(Q)Sample1 代表接收天线1的第1个采样点的虚部；

         RX0(Q)Sample2 代表接收天线1的第2个采样点的虚部；……依次类推。

第1个chirp的4RX数据后面是第2个chirp的4RX数据，……，第M个chirp数据；再到下一帧数据，依次类推。

（2）MATLAB回波数据解析程序：

讯享网%%%%%% 1642+DCA1000 数据解析 %%%%%%% fname='adc_data.bin'; %bin文件位置 fid = fopen(fname,'rb'); %读取第一帧数据 %n_samples为每个chirp的采样点数，n_chirps为每帧chirp数 sdata = fread(fid,n_samples*n_chirps*n_Rx*n_Tx*2,'int16'); %通道解析 fileSize = size(sdata, 1); lvds_data = zeros(1, fileSize/2); count = 1; for i=1:4:fileSize-5 lvds_data(1,count) = sdata(i) + 1i*sdata(i+2); lvds_data(1,count+1) = sdata(i+1)+1i*sdata(i+3); %IQ数据合并成复数 count = count + 2; end lvds_data = reshape(lvds_data, n_samples*n_RX, n_chirps); lvds_data = lvds_data.'; cdata = zeros(n_RX,n_chirps*n_samples); for row = 1:n_RX %天线个数 for i = 1: n_chirps %一帧的chirp个数 cdata(row,(i-1)*n_samples+1:i*n_samples) = lvds_data(i,(row-1)*n_samples+1:row*n_samples); end end fclose(fid); %4RX数据，n_chirps列，每i列为Chirp i的回波数据 RX1data = reshape(cdata(1,:),n_samples,n_chirps); %RX1数据 RX2data = reshape(cdata(2,:),n_samples,n_chirps); %RX2 RX3data = reshape(cdata(3,:),n_samples,n_chirps); %RX3 RX4data = reshape(cdata(4,:),n_samples,n_chirps); %RX4

对RX1data进行2DFFT即可测距、测速；对4RX的2DFFT结果作角度FFT处理即可测角。

3、xWR1243/xWR1443—TSW1400

（1）1243/1443雷达使用TSW1400采集卡回波数据格式（复数形式）

      原始回波数据adc_data.bin中的数据格式即按照上图所示排列。

排列方式为Rx1Ik,Rx1Qk,Rx2Ik,Rx2Qk,Rx3Ik,Rx3Qk,Rx4Ik,Rx4Qk，为IQ交叠模式。

（2）MATLAB回波数据解析程序：

%%%%%% 1243/1443+TSW1400 数据解析 %%%%%%% fname='adc_data.bin'; %bin文件位置 fid = fopen(fname,'r'); %读取第一帧数据&数据解析 sdata = fread(fid,n_samples*n_chirps*n_TX*n_RX*2,'uint16'); %16bits,复数(I/Q两路) sdata = sdata-2^15; %减去32768直流偏置 sdata = reshape(sdata,8,[]); %分成8路，Rx1Ik,Rx1Qk,Rx2Ik,Rx2Qk,Rx3Ik,Rx3Qk,Rx4Ik,Rx4Qk, sdata = sdata([1,3,5,7,2,4,6,8],:); cdata = sdata(1:4,:)+1i*sdata(5:8,:); %4RX数据的实虚部合并 fclose(fid); %4RX数据，n_chirps列，每i列为Chirp i的回波数据 RX1data = reshape(cdata(1,:),n_samples,n_chirps); %RX1 RX2data = reshape(cdata(2,:),n_samples,n_chirps); %RX2 RX3data = reshape(cdata(3,:),n_samples,n_chirps); %RX3 RX4data = reshape(cdata(4,:),n_samples,n_chirps); %RX4

4、xWR1642—TSW1400
