简介

PL2303SA（SOP3Package）是一款单片USB转UART的控制器。可以从其官方网站下载到相关的资料和WINDOWS驱动程序。

▲ LOGO
讯享网

^{▲ LOGO}

参考设计电路

比较奇怪的是，在其官方网站上并没有能够说明该芯片功能的DATASHEET，有的只是一个非常简单的手册，给出了基本特性和内部的功能图，对于芯片的各个管脚的定义一产出参考电路并没有说明。

通过一些其他的资料间接的找到该芯片的相关的设计参考电路。

STC下载电路： 这是从STC程序下载电路上找到的参考设计电路。
▲ STC单片机下载原理图

^{▲ STC单片机下载原理图}

参考设计电路： 这是从其他网站找到的参考设计电路。相比前面的的STC的参考下载电路，他们是一致的。

▲ PL2303应用电路图

^{▲ PL2303应用电路图}

制作测试电路板

1. 建立AD元器件封装

库文件： SCH.SCHLI
元器件名称：PL2303SA
封装：SOP8
^{▲ AD PL2303SA 封装}

2. 建立测试电路模块

文件：AD\Test\2020\PL2303\PL2303SA_TEST

▲ 测试原理图

^{▲ 测试原理图}

▲ 测试PCB图

^{▲ 测试PCB图}

3. 焊接测试电路模块

通过快速制版，得到测试电路板。下面是焊接制作的测试电路模块。

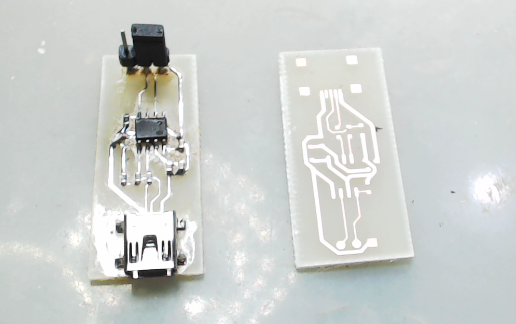

▲ 测试电路模块

^{▲ 测试电路模块}

下载驱动程序

▲ PL2303SA的Windows驱动程序

^{▲ PL2303SA的Windows驱动程序}

测试时序信号

1. 输出信号

在安装完毕PL2303的驱动程序之后，将实验板接入囧穿及的USB，在计算机的设备管理中，会出现在端口中如下的端口：

Prolific USB-to-Serial Comm Port(COM7)

其中COM7会根据不同的计算机所剩余的可用串口端口号而改变。

▲ 实验板接入计算机USB

^{▲ 实验板接入计算机USB}

通过python编程，打开串口。使用波特率，如果不是该波特率，那么串口打开失败。这说明PL2303SA在缺省的情况下，只支持bps的波特率。

并发送0x55(b’U’)，使用示波器测试实验模块TXD输出波形，如下图所示：

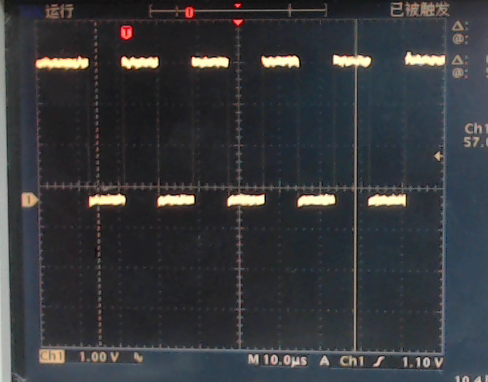

▲TXD 输出信号波形

^{▲ TXD输出信号波形}

可以测量出TXD信号：

幅值：0~3.3V
信号脉宽：约10us，符合波特率bps；
信号的编码：RS232

2. 测试输入输出

使用PYTHON编程串口的读写程序，可以将写出的程序重新读回进行比对。结果是一样的。

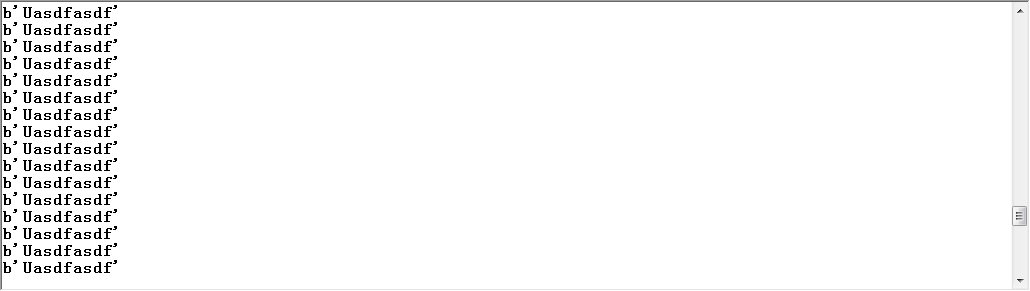

▲ 从PL2303读回的数据

^{▲ 从PL2303读回的数据}

下面是测试的python程序。

#!/usr/local/bin/python # -*- coding: gbk -*- #============================================================ # TEST2.PY -- by Dr. ZhuoQing 2020-04-10 # # Note: #============================================================ from headm import * from tsmodule.tshardware import * testSerial = serial.Serial(port = 'COM7', baudrate=, timeout =0.05) while True: if tspread()[7] != 0: break; testSerial.write(b'Uasdfasdf') time.sleep(.1) num = testSerial.inWaiting() if num > 0: printf(testSerial.read(num)) printf('\a') #------------------------------------------------------------ # END OF FILE : TEST2.PY #============================================================

讯享网

遗留问题：

根据数据手册，该芯片可以配置串口的多种波特率，数据格式，那么如何来配置呢？
Product Applications:

Full Compliant with USB Specification v2.0 (Full-Speed)
On-chip USB 1.1 transceiver and 5V to 3.3V regulator
On-chip 96MHz Clock Generator
Full-duplex transmitter and receiver (TXD and RXD)
5, 6, 7,or 8data bits
Odd, Even, Mark, Space, or None parity mode
1, 1.5,or 2 stop bits
Parity error, frame error, and serial break detection
Programmable baud rate from 75bps to 115kbps
Independent power source for serial interface
Works with existing PC COM Port software applications(TXD and RXD)
