Erh-Trunk 链路聚合【使用手动负载分担模式
或lacp协议来实现】
#将多条以太网的物理链路捆绑到一起成为一条逻辑链路，从而实现链路带宽，捆绑在一起的链路通过相互动态备份提高链路的可靠性。
优势：
• 增加带宽
• 提高可靠性
• 负载分担
链路聚合的基本概念：
• 链路聚合组和链路聚合接口
#每一个聚合组对应着一个逻辑接口称之为链路聚合接口或Eth-trunk口，
• 成员接口和成员链路
活动接口数上限阈值 *手工负载分担模式链路聚合不支持活动接口数上限阈值
技术原理：手动模式（不支持链路聚合控制协议，使用手工的方式来添加，强制指定Eth-trunk内的所有接口都要进行流量转发并且每条链路的流量负载均衡）
实验【手动模式】

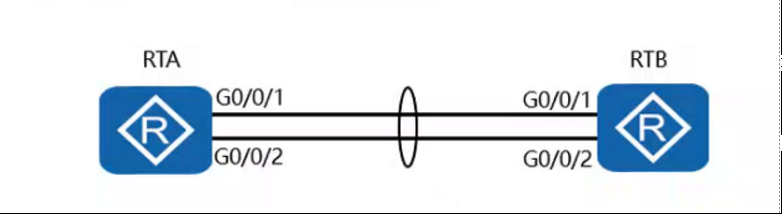

在这里插入图片描述
讯享网interface Eth-Trunk 1
mode manual load-balance #指定手动配置的静态模式
interface GigabitEthernet0/0/1
eth-trunk 1
interface GigabitEthernet0/0/2
eth-trunk 1

lacp协议的形式：on , active ,passive , off
实验【lacp链路聚合控制协议】

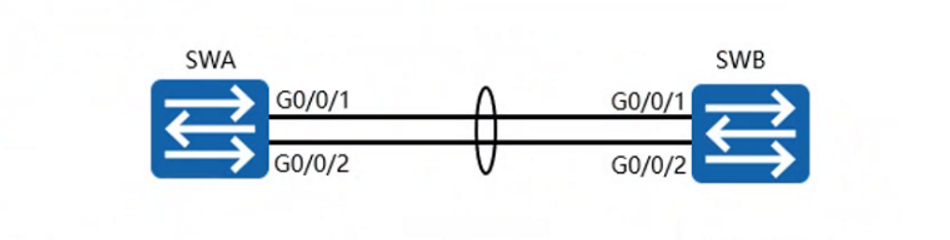

在这里插入图片描述 interface Eth-Trunk2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
mode lacp-static #指定动态lacp模式(相当于lacp的on模式)
trunkport GigabitEthernet 0/0/1 0/0/2 #将物理接口加入逻辑接口
max active-linknumber 2 #最大激活链路数量
lacp preempt enable #lacp抢占启用（如果开启抢占功能，比较端口值，端口值越小越优先，越成为活跃端口。如果抢占功能没有开启，端口值再小再优先也不会抢占。）
lacp timeout slow #周期30s
lacp timeout fast #周期1s
lacp priority 4096

三层链路聚合配置——路由器
实验：

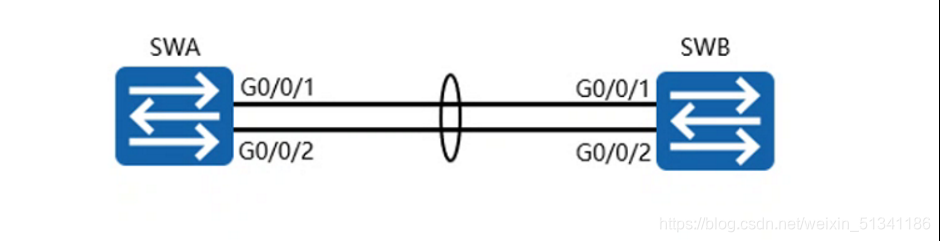

在这里插入图片描述 interface Eth-Trunk 1
undo portswitch
ip address 100.1.1.1 24
quit
interface GigabitEthernet0/0/1
eth-trunk 1
quit
interface GigabitEthernet0/0/2
eth-trunk 1

实施要点：
①只能删除不包含任何成员端口的Eth-Trunk端口。
②二层的Eth-Trunk端口的成员端口必须是二层的接口;三层的Eth-Trunk端口的成员端口必须是三层的接口。三层接口就是路由器的接口，能配IP地址的接口，不能加到vlan里也不能做trunk
③一个Eth-Trunk端口最多可以加入8个成员端口。
④加入Eth-Trunk端口的接口类型必须是Hybrid接口(Access与Trunk类型的端口无法加入)。要假如eth-trunk的接口不能做成access或者trunk，需要在eth-trunk接口配置完后，再对eth-trunk 进行access或者trunk的配置
⑤Eth-Trunk端口不能作为其他Eth-Trunk端口的成员端口。
⑥同一个以太网接口只能属于一个Eth-Trunk端口。
⑦同一个Eth-Trunk端口下的成员端口的类型必须一致。
⑧如果本端设备接口加入了Eth-Trunk端口，与该接口直连的对端接口也必须加入Eth-Trunk端口，两端才能正常通信。
⑨如果成员端口的速率不同，速率低的接口可能会发送拥塞，造成报文的丢失。配置eth-trunk的两端的接口速率要一致(速率: Ethernet 0/0/1 10M / fastEthernet 100M / GO/0/1千兆)
⑩接口加入Eth-Trunk端口后，成员端口不再学习MAC地址，Eth-Trunk端口进行MAC地址的学习。
