连接不上屏幕？

用的什么usb转ttl芯片,如果是ch340请更换为ft232或者cp2102。

(为什么要换ch340？ 因为ch340有很多假货)

TX、RX是否连接正确

串口屏和电脑或者单片机是否共地

检查串口驱动是否正确安装

串口号是否选对/手动选择串口

尝试拔插串口工具

尝试重启电脑

尝试更换一个串口工具试试

使用串口软件调试时，不要加回车换行

尝试更换屏幕

波特率是否匹配

检测连接方式是否正确，是用TTL电平还是用232电平

检查电源是否稳定，电压有没有被拉低，电源不稳定可能会造成任何异常



如何检查串口驱动是否正确安装

右键我的电脑-管理-设备管理器-端口，应有正确的端口号并且无感叹号



如何安装串口驱动？

将串口转ttl工具插到USB接口上，安装驱动人生/360驱动大师/驱动精灵软件后进行自动安装

推荐使用CP2102、FT232芯片的串口工具，不推荐使用ch340芯片的工具



在定时器0里面加入使能定时器1的语句为什么系统不执行

每次使能定时器后,时间都会重头算

比如timer0是1秒1次,timer1是10秒一次,每次timer0里赋值timer1.en=1时,timer1都会从0开始计时,那么timer1就永远执行不了,应该在timer0中使能timer1时先判断timer1d的状态

If(timer1.en==0)

{

timer1.en=1

}



结构兼容性

K050和T050结构兼容。T050和X350,X550结构不兼容。

5寸是唯一一款X系列改变结构的型号



一编译然后软件就失去响应了

1、电脑配置如果不是很低。就考虑是不是有流氓软件拦截了我们软件操作硬盘。



用串口下载程序，成功 但 显示 Update failed check error

出现这个问题是因为，串口传输数据产生误码了。可以从以下方面着手解决。

1,尝试降低串口波特率。

2，缩短串口延长线距离

3，换一个USB转串口模块



使用串口下载工程慢怎么办？

1、手动选择自己的串口，可以节省搜索串口的时间

2、下载波特率和通讯波特率是分开的,下载波特率可以使用最快的,通讯的波特率需要单片机和屏幕匹配,如果是cp2102和ft232的串口芯片，建议直接选择的最高波特率进行下载

3、使用sd卡进行下载，下载完成后断电，拔出sd卡重新上电即可



printf()重定向之后，发送命令和结束符

printf("n0.val=666"); //发送命令 printf("\xff\xff\xff"); //发送结束符 printf("n0.val=666\xff\xff\xff"); printf("n0.val=%d\xff\xff\xff",MyData); //一次性发完命令和结束符 printf("t0.txt=\"%d\"\xff\xff\xff",MyTxt); //一次性发完命令和结束符

讯享网



Arduino发送



其他发送方法

讯享网HMISends("t0.txt=\""); HMISends(Str); HMISends("\""); HMISendb(0xff);

单片机如何控制屏幕(文本控件)

1、在上位机工程新建一个文本控件，假设为t0，将程序下载到串口屏上，

2、串口屏串口与单片机串口连接，两者波特率应一致，单片机RX接串口屏TX，单片机TX接串口屏RX。

3、发送指令：单片机串口通过字符串模式发送t0.txt="六六六"

4、发送结束符：单片机通过HEX模式发送0xff 0xff 0xff

5、此时屏幕上的t0控件内的文字变为“六六六”



单片机如何控制屏幕(数字控件)

1、在上位机工程新建一个数字控件，假设为n0，将程序下载到串口屏上，

2、串口屏串口与单片机串口连接，两者波特率应一致，单片机RX接串口屏TX，单片机TX接串口屏RX。

3、发送指令：单片机串口通过字符串模式发送n0.val=666

4、发送结束符：单片机通过HEX模式发送0xff 0xff 0xff

5、此时屏幕上的n0控件内的文字变为“666”



串口屏如何显示小数

方法1：使用虚拟浮点数控件

1、在上位机工程新建一个数字控件，假设为x0，设置虚拟浮点数控件的小数点位数2位，将程序下载到串口屏上，

2、串口屏串口与单片机串口连接，两者波特率应一致，单片机RX接串口屏TX，单片机TX接串口屏RX。

3、发送指令：单片机串口通过字符串模式发送x0.val=314

4、发送结束符：单片机通过HEX模式发送0xff 0xff 0xff

5、此时屏幕上的x0控件内的文字变为“3.14”



方法2：使用文本控件

1、在上位机工程新建一个文本控件，假设为t0，将程序下载到串口屏上，

2、串口屏串口与单片机串口连接，两者波特率应一致，单片机RX接串口屏TX，单片机TX接串口屏RX。

3、发送指令：单片机串口通过字符串模式发送t0.txt="3.14"

4、发送结束符：单片机通过HEX模式发送0xff 0xff 0xff

5、此时屏幕上的t0控件内的文字变为“3.14”



调试时可以正常显示，但是下载进屏幕就无法使用

这种情况是因为没有配置波特率导致的，串口屏默认是9600的波特率，但是如果你是用了其他波特率，却没有在串口屏初始化时配置的话，就会导致这种情况，在调试时可用，是因为选择用户mcu输入时选择了正确的波特率时，串口屏的波特率会自动改变



单片机解析串口屏发来的数据

比如屏幕printh aa 01 0d 0a代表开灯，printh aa 02 0d 0a代表关灯

单片机判断（其中aa是开始位，odoa是结束位）

if(uartRxMsg[0]==0xaa&&uartRxMsg[2]==0x0d&&uartRxMsg[3]==0x0a) { switch(uartRxMsg[1]) { case 0x01://开灯操作 break; case 0x02://关灯操作 break; } }

单片机解析串口屏发来的多个数据,假设发送rtc的值

假设有这么一串数据 55 01 02 03 04 05 06 0d 0a（其中55是开始位，0d0a是结束位）

讯享网if(uartRxMsg[0]==0x55&&uartRxMsg[7]==0x0d&&uartRxMsg[8]==0x0a) { int year = uartRxMsg[1]; int mon = uartRxMsg[2]; int day = uartRxMsg[3]; int hh = uartRxMsg[4]; int mm = uartRxMsg[5]; int ss= uartRxMsg[6]; }

串口屏上怎么发呢

printh 55 va0.val=rtc0-2000 prints va0.val,1 prints rtc1,1 prints rtc2,1 prints rtc3,1 prints rtc4,1 prints rtc5,1 printh 0d 0a

虚拟sd卡文件夹如何打开

左上角文件-虚拟sd卡文件夹



文本控件如何换行

如果是上位机软件中直接使用多行编辑,直接按回车可以换行.

在控件的事件中给文本赋值时用\r   t0.txt=”123\r456”

串口发送给屏幕时用\r\n



串口屏主动解析模式

1、在页面初始化使用recmod=1，进入主动解析模式，退出主动解析模式方法。

2、设置一个50ms的定时器，en=1.

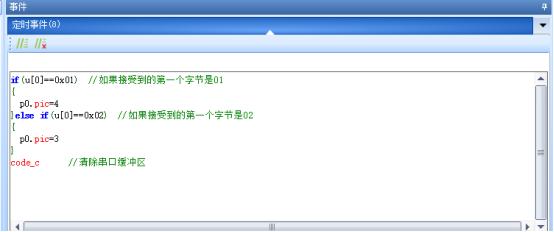

3、定时器事件如下

4、当接收到0x01时，p0切换到id=4的图片，当接收到0x02时，p0切换到id=3的图片



退出主动解析模式方法

常规的退出主动解析模式方法是在事件中写入recmod=0的固件指令，如果想通过串口数据来退出，串口发送recmod=0是肯定没有用的，可以通过发送一串退出密码来实现退出主动解析模式,退出密码为一串24字节的字符串+3字节的结束符。

24字节的字符串:

DRAKJHSUYDGBNCJHGJKSHBDN  (字符串数据，必须大写)

3字节的结束符(Hex数据)：

0xff 0xff 0xff

合计27字节



运算逻辑

所有运算不支持乘除法优先，也不支持括号优先级，统一从左到右的顺序，请特别注意。



错误：视频IDO文件方向与当前工程显示方向不一致

更改了屏的现实方向以后，需要重新用视频转换工具转换导入视频。并在导入的时候选择方向。

更改了屏的现实方向以后，需要重新用视频转换工具转换导入视频。并在导入的时候选择方向。

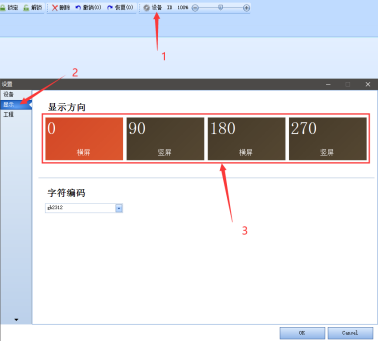

界面旋转/翻转



SD卡下载工程

1、输出生产文件

2、拷贝你编译后产生的.tft文件到SD卡根目录(文件名中英文均可)

3、屏幕断电，插入SD卡

4.屏幕上电，自动进入工程升级界面

5、等待升级完成

6、断电，拔出sd卡

7、重新上电



提示语句错误：无前括号

大括号要要单独放一行



下拉框动态添加

cb0.path+="\raaa"

就会添加一个aaa的选项



下拉框添加数值

cb0.path=cb0.path+"123\r"+"456\r"





拓展IO 按键板问题 fpc线



FPC 座是10P  1.0MM

fpc是1.0x10pin

支持的型号：x5系列  8路（其中2路PWM），k0系列8路（其中4路PWM）

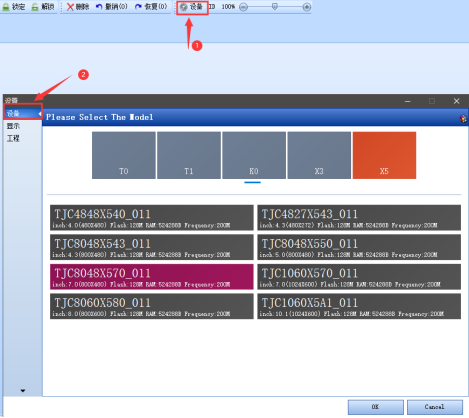

如何修改设备型号



串口屏如何制作弹窗

提示：建议使用x3系列或者x5系列进行制作，以为t0和k0不支持透明png

方法一：

新建一个页面，页面背景用一张全屏的png图片，如下图，分辨率为800*480，必须要全屏的，但是周围是镂空的（灰色和白色格子部分），然后保存为PNG格式，如果是其他格式的话，空白部分会被填充成白色。

当需要弹窗时，page到这个页面就可以了。

方法二：

添加一个图片控件，用的是方法1中制作的这个图片

平时不需要弹窗时，用vis隐藏这张图片，需要弹窗时，用vis显示这张图片



如何手动为文本控件/数字控件输入字符

设置文本控件/数字控件的vscope属性为全局，并且设置key属性，选择相应的键盘即可

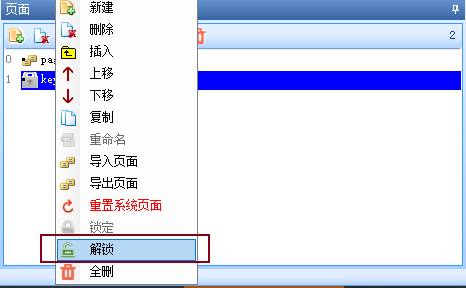

如何修改官方自带的键盘

点击解锁之后，点击是，就可以对页面进行编辑了，如果最后感觉不满意，可以选择重置系统页面



自定义键盘

基于官方的键盘进行更改

调用键盘页之前，先对键盘页的loadpageid.val和loadcmpid.val赋值就可以了，其他的逻辑会自动实现,loadpageid.val表示调用页的页面ID,loadcmpid.val表示调用页的控件ID



提示转义字符使用错误

这种情况发生在输入“\”时，只需要换成“\\”就行了



数据记录控件删除

data0.delete(param1,param2)

param1:要删除记录的起始位置

Param2:要删除的条数

eg:

data0.delete(data0.val,1) //删除当前选中的记录



数据记录控件变黑报错

1.File configuration data does not match Component configuration data. It is recommended to delete this file. The system will recreate the correct data file:

sd0/ xxx.data

因为记录的字段和所指定的.data文件中的字段数量不符导致的，只需把存储卡或者虚拟sd卡文件夹中的原本的.data文件删除即可

2、提示file lost ：没插micro sd(tf)卡



数据记录控件存储在内存中的方法(重启会丢失)

1、将数据记录的位置指定到ram中

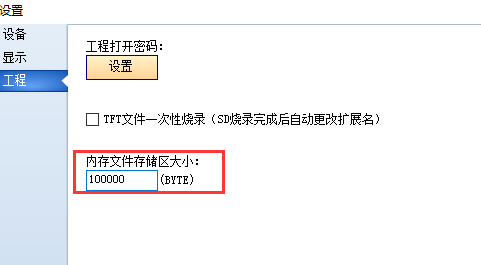

2.设备-工程-内存文件存储区大小设置为Byte(至少大于65kB=65560Byte)



屏幕通电后不断的闪烁/不断重启

这种现象一般出现在4.3寸及以上的屏，因为供电不足导致的，请检查你的电源带载能力，在通电情况下检测屏幕电源座子上的电压是否正常。务必亲自动手检测带载能力，不要看电源标签上的标称值，多数电源的标称值都是假的。



用数字键盘给数字框输入数字后，怎么又回到默认值了，好像屏复位了。

因为你在当前屏幕的初始化里给这个控件赋值了

每次关闭键盘的时候，会重新载入当前页面，控件的值就会被初始化了

解决方法是在跳转到这一页之前给控件赋值，避免每次进入当前页面时被初始化

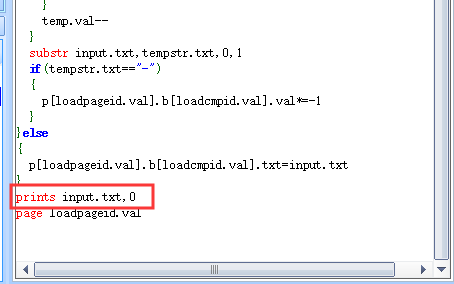

在键盘页面按下ok时,直接发送编辑好的文本

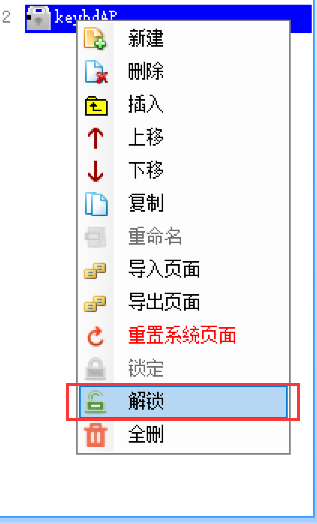

1、解锁键盘页面

2、编辑ok按钮的弹起事件,在page命令前加上prints input.txt,0语句(注意,page之后的指令是不会被执行的,因为已经跳转到别的页面了)



如何导入.page文件



vis命令

使用了vis命令将控件隐藏了之后，按键就看不到也摸不到了，但是可以使用click命令触发



使用数组操作

必须知道相关控件的id，不能直接使用objectname，比如t[0],这样子的，必须要p[页面数字].b[控件id]



现主界面长时间没有触摸事件时启动屏保界面，屏保界面有触摸事件时回到主界面

1，在页面上新建一个定时器

2，如果有任何按键操作，那么给这个定时器定时清零

3，如果一定时间没操作。跳转到屏保页面

4，屏保页面有操作，返回主页面

如果是在主动解析模式下,有省电的需求,可以在屏保页面的初始化中将dim设置为0,在退出界面中将dim设置为100



编译时提示变量名称无效



检查是否存在这个变量

检查变量是否添加了.val或者.txt

如果是跨页面调用，需要设置该变量为全局，并且调用时在前面加上页面的名称

检查运算符号两遍是否存在空格

检查是否添加了分号



编译时提示无效指令



检查关键字是否拼写正确

检查运算符两边是否有多余的空格

检查语句结束是否多添加了分号



二维码控件是gb2312还是utf8编码

单片机发什么格式给二维码，二维码就是什么格式，二维码控件自己并不知道什么格式，他只管显示hex数值

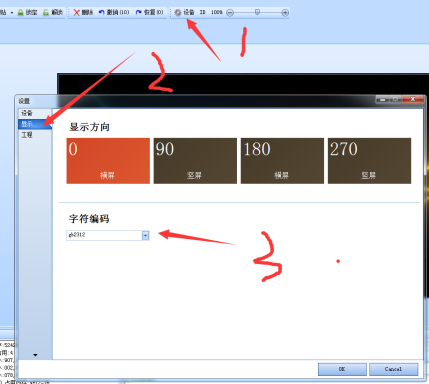

修改编码为utf8

1、修改工程的编码

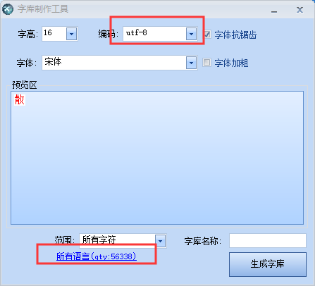

2、删除原有的字库,修改为utf8字库(需要勾选自己所需要的语言,如果添加了所有语言,字库会相当大)



文本数据显示不完全

文本数据长度不够或者字库中没有某些字

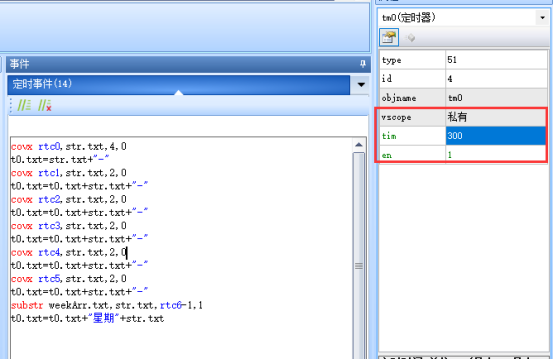

使用rtc功能，并且将星期由数字转化为汉字（仅x5，k0支持）

covx rtc0,str.txt,4,0 t0.txt=str.txt+"-" covx rtc1,str.txt,2,0 t0.txt=t0.txt+str.txt+"-" covx rtc2,str.txt,2,0 t0.txt=t0.txt+str.txt+"-" covx rtc3,str.txt,2,0 t0.txt=t0.txt+str.txt+"-" covx rtc4,str.txt,2,0 t0.txt=t0.txt+str.txt+"-" covx rtc5,str.txt,2,0 t0.txt=t0.txt+str.txt+"-" substr weekArr.txt,str.txt,rtc6-1,1 t0.txt=t0.txt+"星期"+str.txt

如何同步校正校准时钟时间rtc



rtc电池型号

CR1220

备注:如果要使用rtc功能,必须装上电池,否则断电后屏幕的时间就会变化



常用开发工具

http://wiki.tjc1688.com/doku.php?id=2.%E4%B8%8A%E4%BD%8D%E8%BD%AF%E4%BB%B6%E4%B8%8B%E8%BD%BD:4.%E5%B8%B8%E7%94%A8%E5%BC%80%E5%8F%91%E5%B7%A5%E5%85%B7



EEPROM如何使用，如何关机保存数据

T0系列没有EEPROM，不能关机保存数据，其他系列的串口屏可以关机保存数据

写入：

http://wiki.tjc1688.com/doku.php?id=6.%E6%8C%87%E4%BB%A4%E9%9B%86:1.%E5%9F%BA%E6%9C%AC%E6%8C%87%E4%BB%A4%E9%9B%86,wepo



读取：

http://wiki.tjc1688.com/doku.php?id=6.%E6%8C%87%E4%BB%A4%E9%9B%86:1.%E5%9F%BA%E6%9C%AC%E6%8C%87%E4%BB%A4%E9%9B%86,repo



写入一个变量到用户存储区(EEPROM)

(支持X3、X5、K0系列)

wepo att,add

att:变量/常量

add: 用户存储区位置(从0开始，到1023结束，总共1024个)

实例1:wepo t0.txt,10 (将t0.txt的内容写入用户存储区的第10位置,在储存区中的占用空间为t0.txt的最大设置值+1，即t0的txt-maxl属性表示的大小+1,假如txt-maxl=20,那么最多可以放下10个汉字或者20个英文字母,实际占用的控件为10-30,共21个位置,下个存储地址应从31开始)

实例2:wepo “abcd”,20   (将字符串“abcd”写入用户存储区的第20位置，在储存区中占用大小为5字节,一个英文字母1个字节,共四个字节,因为是字符串,多加1个字节,最后为5个字节,实际存储地址为20-24,注意:由双引号括起来的或者xx.txt的就是字符串)

实例3:wepo 125,10   (将数值125写入用户存储区的第10位置, 在储存区中占用大小为4字节,即10-13位置)

实例4:wepo “一二三四五”,100 (将”一二三四五”字符串写入用户存储区的第100位置,每个汉字占用2字节,5个汉字共10字节,因为是字符串,加1字节,共11字节,实际存储地址100-110,下个存储地址应该从111开始)

备注:

1.写入内容为变量字符串的时候，在储存区中的占用空间为此变量的最大字符数+1；写入内容为常量字符串的时候，在储存区中的占用空间为此常量字符串的实际字符数+1。

2.写入内容为变量数值或常量数值的时候，在储存区中的占用空间统一为4字节。

3.使用用户存储区读写操作过程中请切记规划好数据区位置，以免位置交错引起数据覆盖错乱。



从用户存储区(EEPRO)读数据到一个变量

(支持X3、X5、K0系列)

repo att,add

att:目标变量

add: 用户存储区位置(从0开始)

实例1:repo t0.txt,10   (从用户存储区的10位置读数据到t0.txt变量中,在储存区中的读取数据量为t0.txt的最大设置值+1，即t0的txt-maxl属性表示的大小+1)

实例2.repo n0.val,10   (从用户存储区的10位置读数据到n0.val,在存储区中的读取数据量为4字节)

备注:

1.读入内容为变量字符串的时候，在储存区中的读取数据量为此变量的最大字符数+1。

2.读入内容为变量数值时候，在储存区中的读取数据量统一为4字节。

3.使用用户存储区读写操作过程中请切记规划好数据区位置，以免位置交错引起数据覆盖错乱。



如何切换按键显示状态

比如我一个按键，按一下，按钮上显示正在检测，再按一下按钮，按钮切换显示停止检测



if(b0.txt==”检测”)

{

b0.txt="停止检测"

}else

{

b0.txt=”检测”

}



控件无法显示文字

未制作字库或者选错字库（该字库中没有你要的字）————字库制作方法

制作完成后，应检查控件的font属性是否为你所需要的字库



如何查看字库中包含了哪些文字

双击该字库，即可查看到字库包含了哪些文字



字库制作方法

http://wiki.tjc1688.com/doku.php?id=4.%E5%BC%80%E5%8F%91%E7%8E%AF%E5%A2%83%E8%AF%A6%E8%A7%A3:2.%E5%AD%97%E5%BA%93&s[]=%E5%AD%97%E5%BA%93



初始值无效：图片/字库ID无效

字库资源或者图片资源中没有你指定ID的图片，导入字库或者图片即可



哪些控件属性可以运行中修改，哪些不能运行中修改

如下图所示：属性栏中显示为绿色的属性都可以在运行中修改，黑色的属性只能在编辑时修改，不能在运行中修改。



txt属性和val属性有什么区别，为什么有些属性赋值要加双引号，有些不用加双引号

txt属性，即字符串属性。在给字符串做常量赋值时，需要添加双引号(与C语言相同)。



例如：

t0.txt="abcd"

t0.txt="\"hello\""         使用C语言标准转义字符，结果为屏幕上显示内容为"hello"（包括双引号）

t0.txt=t0.txt+"123"      t0.txt在原来字符串的尾部在追加"123"这三个ASCII字符



val属性，即数值型属性。所有数值型操作时，不需要不需要使用双引号。



例如：

n0.val=1234

n0.val=0xabcd

n0.val=1234+0xabcd



双态按钮判断当前状态

if(bt0. val==1) { }else { }

运行中控件属性被修改后，离开页面再回来，不希望属性回到初始值怎么操作

将对应控件的vscope属性由默认的“私有”修改为“全局”即可。

    注1:将控件设置为全局以后，只有在设备复位后会对所有全局控件做一次赋值操作。其他任何设备不会主动去修改全局控件属性值。

    注2:每次进入页面时设备会执行页面的“前初始化事件”或者“后初始化事件”中的代码。如果用户在这里增加了任何操作属性的代码，则会按照用户代码操作去修改对应变量属性值。



如何操作其他页面的控件属性\跨页面操作控件属性

多数情况下，我们都是在操作当面页面的控件属性，如果需要操作其他页面的控件属性请按如下书写方式:

[页面].[控件].[属性]=XXX

实例:

main.t0.txt="123"            给main页面的t0.txt属性赋值"123"

main.t0.txt=set.t3.txt       把set页面的t3.txt赋值给main页面的t0.txt

set.t4.txt="abc"             给set页面的t4.txt赋值"abc"

特别注意：跨页面操作控件属性的时候，不管是读取还是赋值，**作控件的vscope属性必须设置为全局（默认是私有），否则操作会失败。

http://wiki.tjc1688.com/doku.php?id=6.%E6%8C%87%E4%BB%A4%E9%9B%86:2.%E4%B9%A6%E5%86%99%E8%AF%AD%E6%B3%95&s[]=%E8%B7%A8%E9%A1%B5%E9%9D%A2,kuayemian



如何批量修改控件属性

请参阅文档：指令集->名称组使用说明



如何实现按键长按功能

1.新建一个定时器tm0，en属性设置为0，其他属性不用管；此时定时器处于默认关闭状态。

2.在按钮的按下事件中写上如下代码：

tm0.tim=2000     2秒后进入长按功能
tm0.en=1         打开定时器

3.在按钮的弹起事件中写上如下代码：

tm0.en=0        已经松手了，所以定时器立即停止工作

4.在定时器tm0的定时事件中写上如下代码:

tm0.tim=100      按钮刚按下的时候，定时时间是2秒，这里修改为100ms,就意味着如果不松手，每100ms会来执行一次后面的代码
此处写上您想操作的长按事件代码，比如:n0.val++
…..



使用EEPROM存储数据，开机后数据异常

1，每次修改eeprom以后，要等1秒才能断电。eeprom有缓冲机制。如果小于1秒断电，可能导致写入失败

2，升级最新的公测版试试看是否有改善



官方例程

http://wiki.tjc1688.com/doku.php?id=7.%E5%B7%A5%E7%A8%8B%E6%A0%B7%E4%BE%8B:2.%E5%AE%98%E6%96%B9%E5%8F%91%E5%B8%83%E5%BA%94%E7%94%A8%E6%A0%B7%E4%BE%8B



发送汉字相关问题

建议使用printf或者sprintf进行字符串拼接

发送符号时，需要进行转义



keil编译的程序 “汉字显示不全、串口发送汉字接收后乱码缺失”问题

https://blog.csdn.net/_/article/details/

解决方法是在出现问题的字体后面加上\xFD

如 ：unsignedchar code s[]="数学"; 改为 unsignedchar code s[]="数\xFD学"; 即可正常显示。

下面是从GB2312中挑出来的相关汉字：

褒 饼 昌 除 待 谍 洱俘庚过

糊 积 箭 烬 君 魁 例笼慢谬

凝 琵 讫 驱 三 升 数她听妄

锡 淆 旋 妖 引 育札正铸

佚 冽 邶 埤 荦 蔟 摭啐帻猃

恺 泯 潺 妪 纨 琮 椠辇挲臊

忑 睚 铨 稞 瘕 颀 螨簖酏觚

鳊鼾

替代方法：

比如我做一个触摸热区，按下事件里写“电机异常”，弹起事件里写“电机正常”，把这个触摸热区屏幕外（避免被误触发），然后用单片机发送click去触发他



多国语言设置

最好是在第一页里面选择语言，然后存到一个全局变量里，然后在每一页的初始化里刷就好了

串口屏：

新建一个变量chooseLang，用于选择语言

在页面初始化中写：

if(chooseLang.val==1)

{

t0.txt=”中文”

}else if(chooseLang.val==2)

{

t0.txt=”English”

}else if(chooseLang.val==3)

{

t0.txt="태양"

}else if(chooseLang.val==4)

{

t0.txt="真実はいつもひとつ"

}

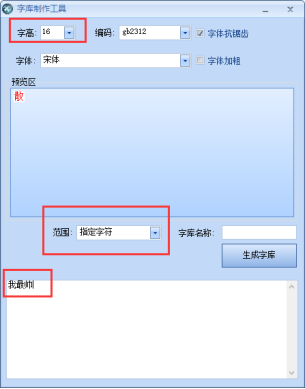

字库占用的体积太大怎么办？

创建字库时，范围选择指定字符，只添加需要的字符

字高数值越大，每个字占用的体积越大，尽量选择比较小的字高



如何修改控件ID号

控件的id相当于控件所在的图层，越底层id越小，所以页面的id号是0，最顶层的id号是最大的，修改id号可以通过置顶，置底的操作来完成



变量控件名和页面名称可以一样吗

不可以和控件所在页面名称相同（报错：名称重复），但是可以和其他页面名称相同一样。



主动解析

缓冲区大小：1K

主动解析时缓冲区需要自己清空

规格书写的是1K。用最新版上位机，x系列是4k串口缓冲区,t0和k0还是1k



注意事项：

1、如果当前页面有需要进行键盘输入的控件，那么不要在当前页面的初始化中给页面赋值，否则每次离开键盘时，都会执行初始化中的赋值操作





































】
