PCB打样步骤

PCB打样步骤目录 1 PCB 文件制作 1 1 下载嘉立创 EDA 1 2 新建工程 1 3 生成 PCB 1 4 布局 1 5 布线 1 6 优化布线 1 7 增加固定孔 1 8 覆铜 2 器件下单 2 1 元件清单生成 2 2 元件下单 3 PCB 打样下单 3 1 导出 PCB 文件 3 2PCB 下单 此次以嘉立创 EDA 打样进行演示

大家好,我是讯享网,很高兴认识大家。

目录

1.PCB文件制作

1.1下载嘉立创EDA

1.2新建工程

1.3生成PCB

1.4布局

1.5布线

1.6优化布线

1.7增加固定孔

1.8覆铜

 2.器件下单

2.1元件清单生成

2.2元件下单

3.PCB打样下单

3.1导出PCB文件

 3.2PCB下单

此次以嘉立创EDA打样进行演示

1.PCB文件制作

1.1下载嘉立创EDA

国产软件,开源免费,确实好用。

直接取官网下载即可。


讯享网

1.2新建工程

在工程里面搭建自己的电路图,旁边常用库是一些基本器件,如果没有需要的,可以在下面的库点击,然后搜索需要的,比如STM32F103C8T6,然后就可以找到对应的器件,点击放置即可,以可以鼠标右键,加入到常用库中,方便下次使用。

1.3生成PCB

点击设计,转为PCB。

1.4布局

对器件进行摆放,本着好看,方便布线为原则。

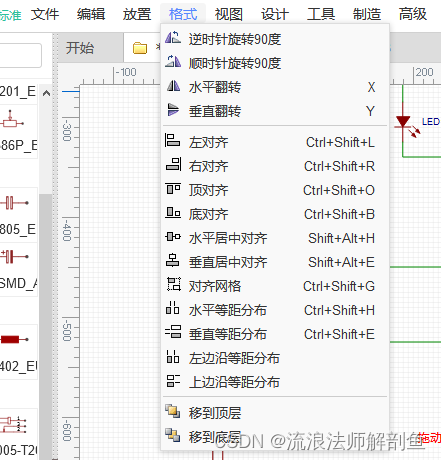

布局技巧:

先顶对齐,然后底对齐,然后等距分布。

1.5布线

点击布线里面的自动布线,会完成大部分布线,如果还有飞线,则手动进行布线。布线原则,尽量顶层横向走线,底层竖向走线,可以避免信号干扰。,通过过孔进行上下层切换,完成布线。

1.6优化布线

对线路进行优化,检查布线是否合理可靠,然后在工具里面选择泪滴,确定使用,好处是会将接线处变为漏斗形式,提高线路稳定性。

1.7增加固定孔

添加过孔代替即可,将过孔尺寸修改为180mil,和160mil。

1.8覆铜

先框选范围,然后点击覆铜,对正反面进行覆铜,如果想写字,则在丝印层增加,不要在顶层或底层增加。



 至此,PCB制作完成,可以打开3D查看效果。



 2.器件下单

2.1元件清单生成

点击下单,元件下单,会提示标准化器件检查,目的是检查器件是否有货,如果提示需要替换或找不到的,最好替换为能够找的到的,这样下单方便。

2.2元件下单

 然后重新点击下单,就会跳转到下单界面,这里会再次检查器件是否有货,同时价格也会提示,可以选择进行器件替换。都完成后点击下单即可。

3.PCB打样下单

3.1导出PCB文件

要打样的PCB必须导出为Gerber文件,生成是个压缩包,直接上传即可。

 3.2PCB下单

先下载嘉立创下单助手,这里面下单会便宜很多,而且可以白嫖板子。

在里面选择前面生成的PCB压缩包,然后下单,后面的按照要求填写即可。

最后要在下单界面点击确认,否则后台不会下单的。

 最后下单完成,坐等收获,焊接板子。
