doublet在模拟IC设计中一般指频率比较接近的一组零极点。经典文章Relationship between frequency response and settling time of operational amplifiers（doi:10.1109/JSSC.1974.）对doublet进行了详细的分析。
讯享网

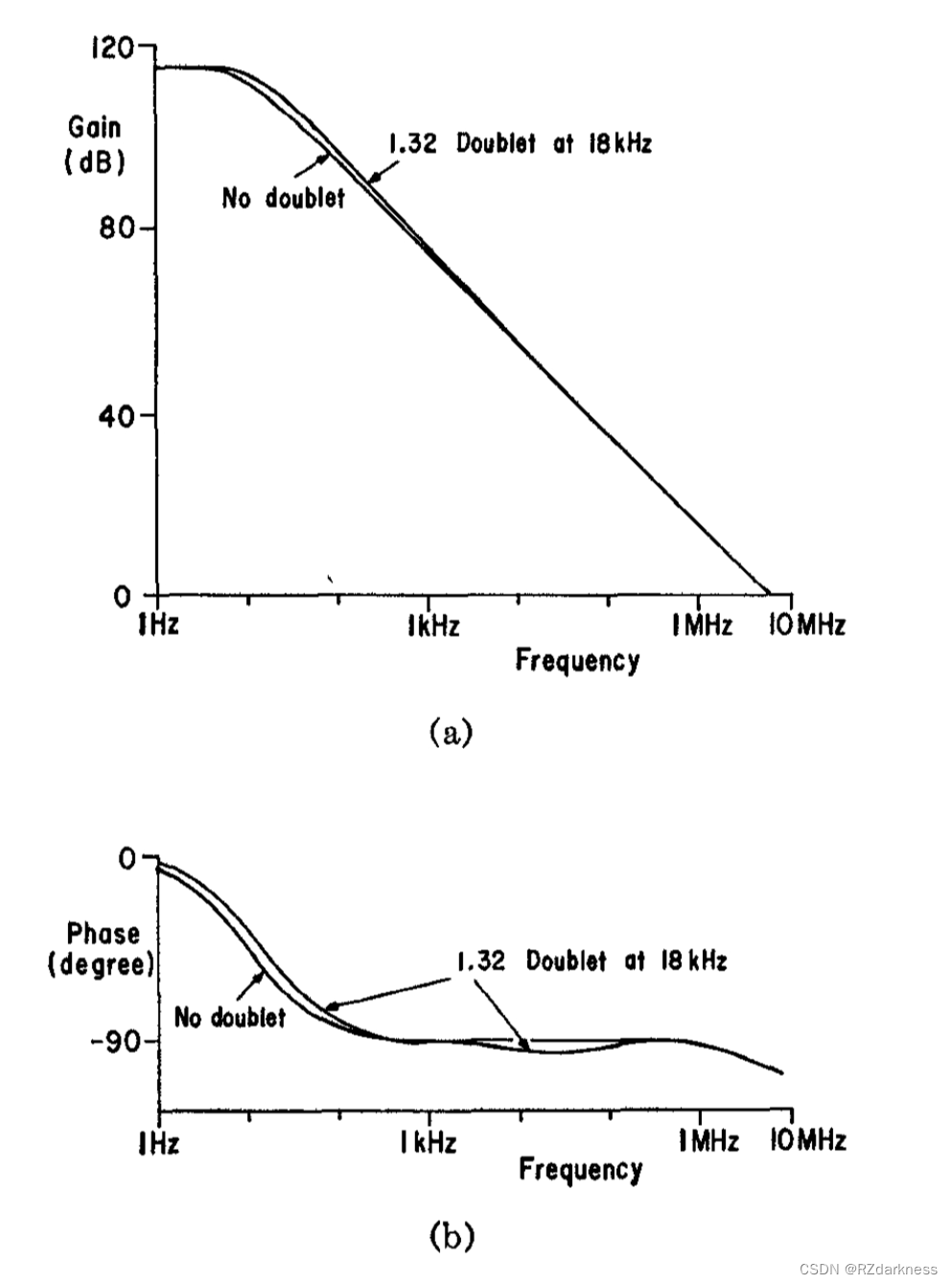

由左半平面零极点特性可知，当一对零极点的频率相同时，两者对电路的影响可以相互抵消，但实际两者的频率很难做到相同。当零点频率是极点频率的1.32倍时，系统的波特图如上所示，doublet并不会影响系统的稳定性。

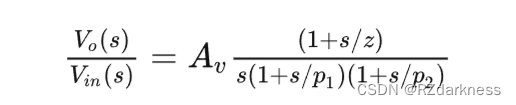

对于一个含有doublet的开环单极点系统：

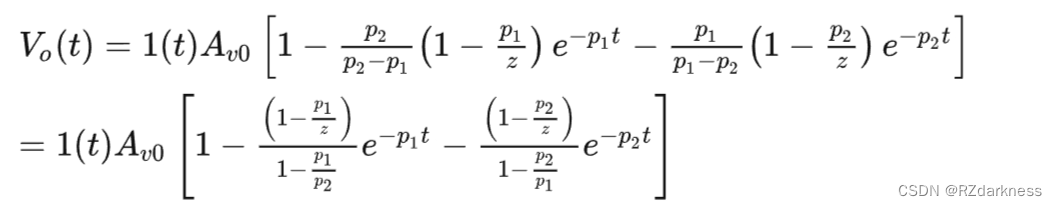

对其进行拉普拉斯反变换可得时域函数
可以发现在开环系统中doublet又引入了一个衰减项，doublet的频率越高，或者doulet越接近对系统的影响越小。

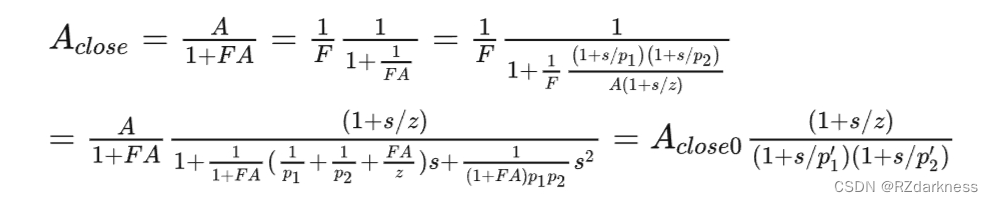

将此系统接成单位负反馈的环路，即

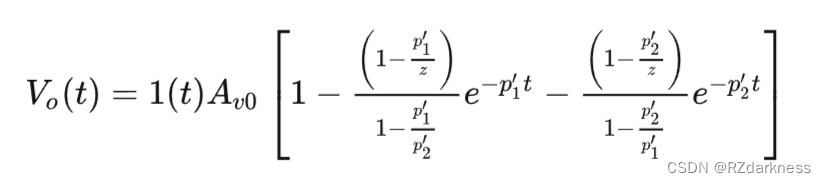

参照开环的时域函数，可以写出闭环的时域函数

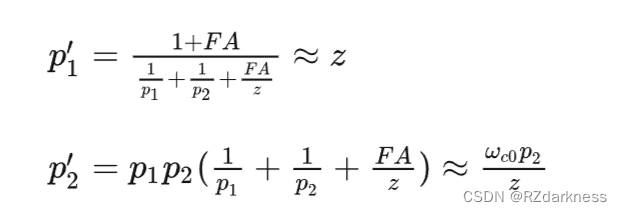

若令p2≈z>>p1,闭环函数的新极点分别为

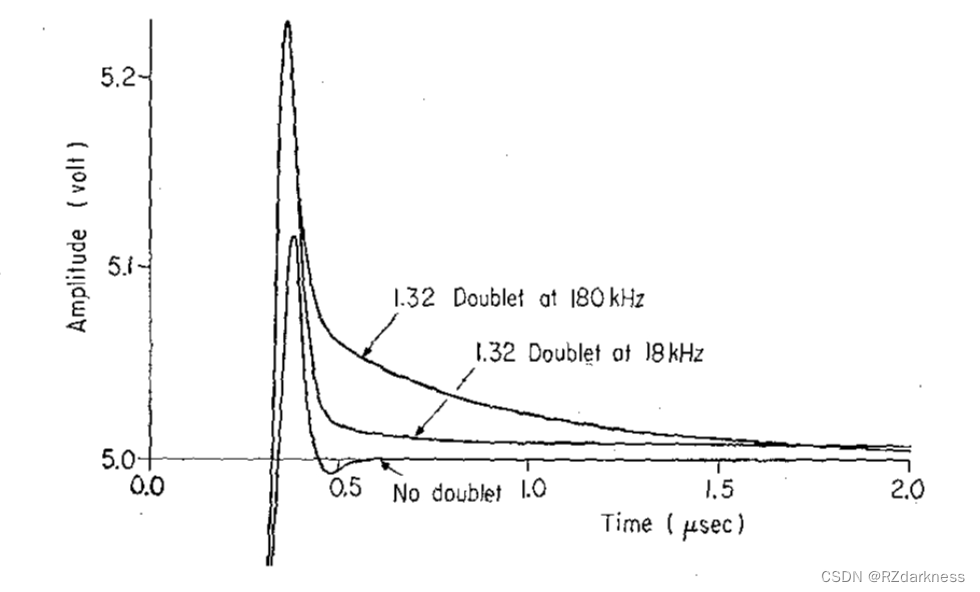

由此时域函数可知，当doublet频率较低时，系统的响应慢，但glitch大；doublet频率较高时，系统响应快，glitch大。

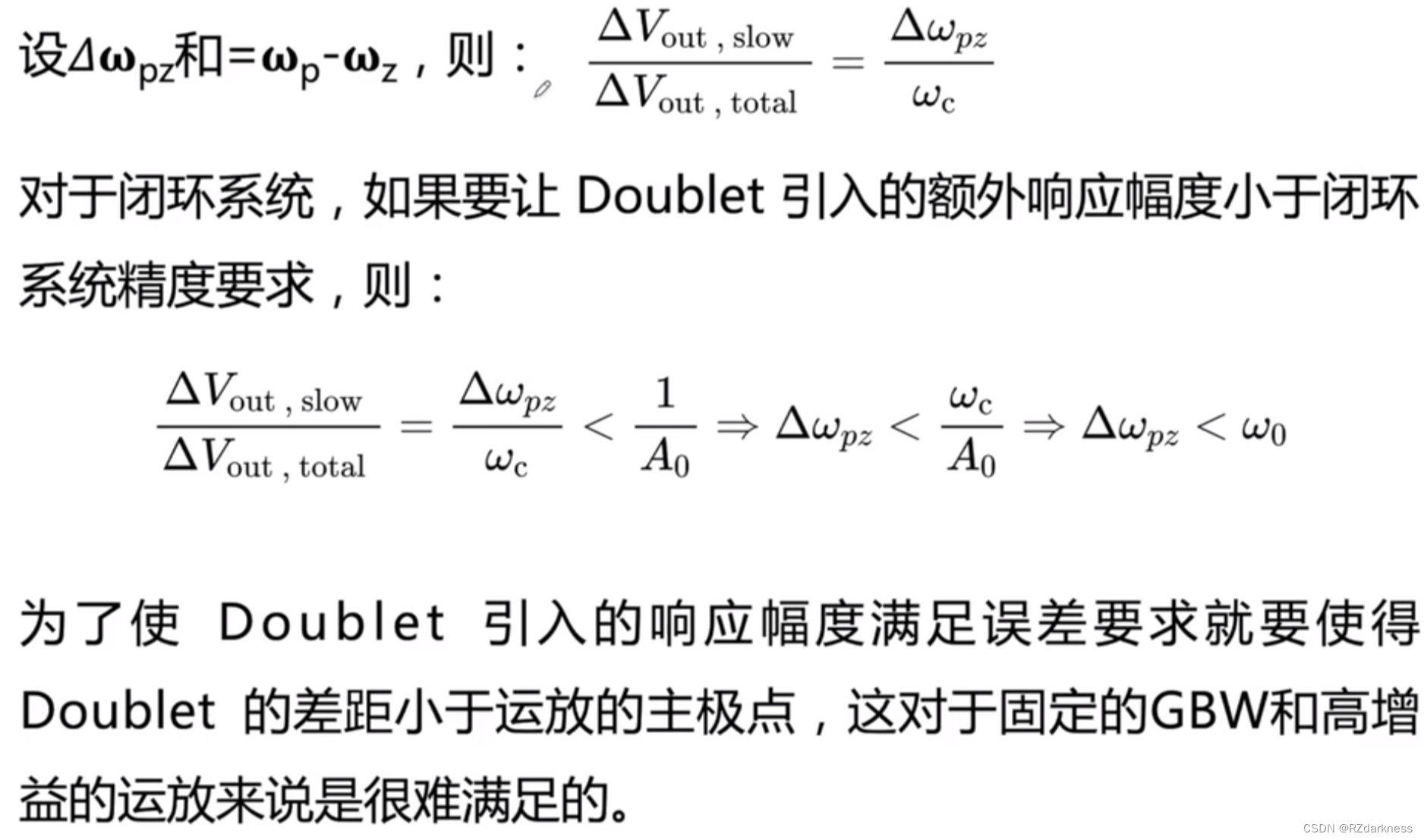

解决措施：
因此一般考虑提升p2`以减少响应时间。
