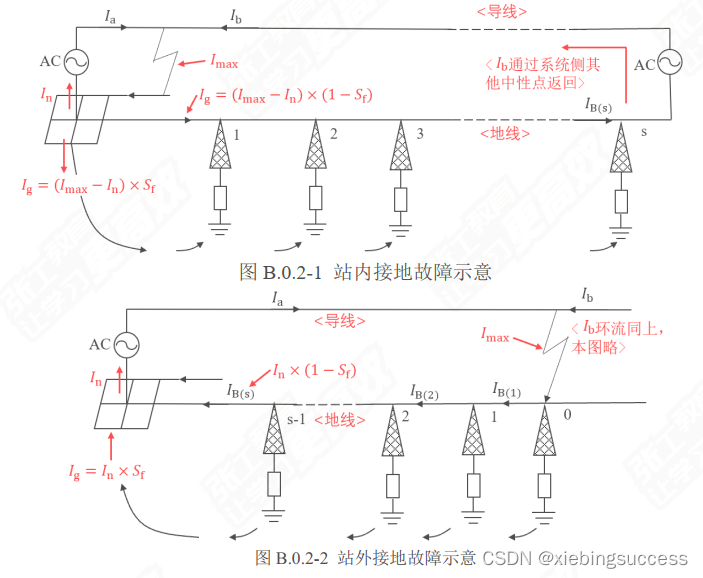

如图所示：
发生站内短路时：Imax=Ia+Ib;最大短路电流Imax分为三个部分，一部分是通过设备中性点的电流In;一部分通过分流系数Sf，通过接地网入地，也就是Ig=(Imax-In)*Sf，注意这个部分比较特殊的是通过接地网进入大地，然后通过大地返回达到系统；第三部分是通过地线返回系统，这部分电流没有通过接地网，所以不叫入地电流，为Ig=(Imax-In)*(1-Sf)。所以这种情况在计算接地网电阻的时候应该使用的电流是第二部分电流即：Ig=(Imax-In)*Sf，如果在计算的时候要考虑直流分量的衰减，则需要乘以直流分量衰减系数Df，也就是使用IG=Df*Ig。
发生站外短路是：Imax=Ia+Ib;从图中可以看出In即短路电流最终通过设备中心点，对其进行分流，由站外分流系数Sf得通过接地网进入的短路电流为Ig=In*Sf，通过地线进入的短路电流为Ig=In*(1-Sf)，在进行接地网电阻计算的时候用Ig=In*Sf，考虑直流分量衰减的时候用IG=Ig*Df。
综上所述：在进行接地网电阻计算的时候，如果提供了厂（站）内外分流系数，就需要比较厂（站）内外的短路电流，用大的一个电流来进行计算。
