芯片数据训练和晶圆识别，一直是困扰我们的两大痛点。尤其是对于非算法岗的技术从业者来说，每天要面对海量的芯片数据，人工标注不仅耗时费力，还容易因为疲劳出现误差，而晶圆上的超微弱标识、复杂涂层，更是让人工识别难上加难，严重拖慢项目进度。更关键的是，半导体行业对精度的要求近乎苛刻，一丝疏忽就可能造成高昂损失，而人工处理的准确率始终难以稳定在行业要求的99.5%以上，这也是很多企业一直面临的困境。
偶然间尝试用Openclaw落地芯片数据训练和晶圆识别，才发现原来可以彻底摆脱这种低效内耗。和市面上其他工具不同，Openclaw最打动我的，是它的实用性和低门槛——不需要我们掌握复杂的算法知识，也不用投入大量时间学习操作，依托其四层架构，就能自主完成任务调度、数据处理和识别标注，真正做到“拿来就用”。而且它的本地算力调用和数据本地化处理，刚好契合半导体行业对数据安全的高要求，核心数据不上传云端，不用担心泄露问题。

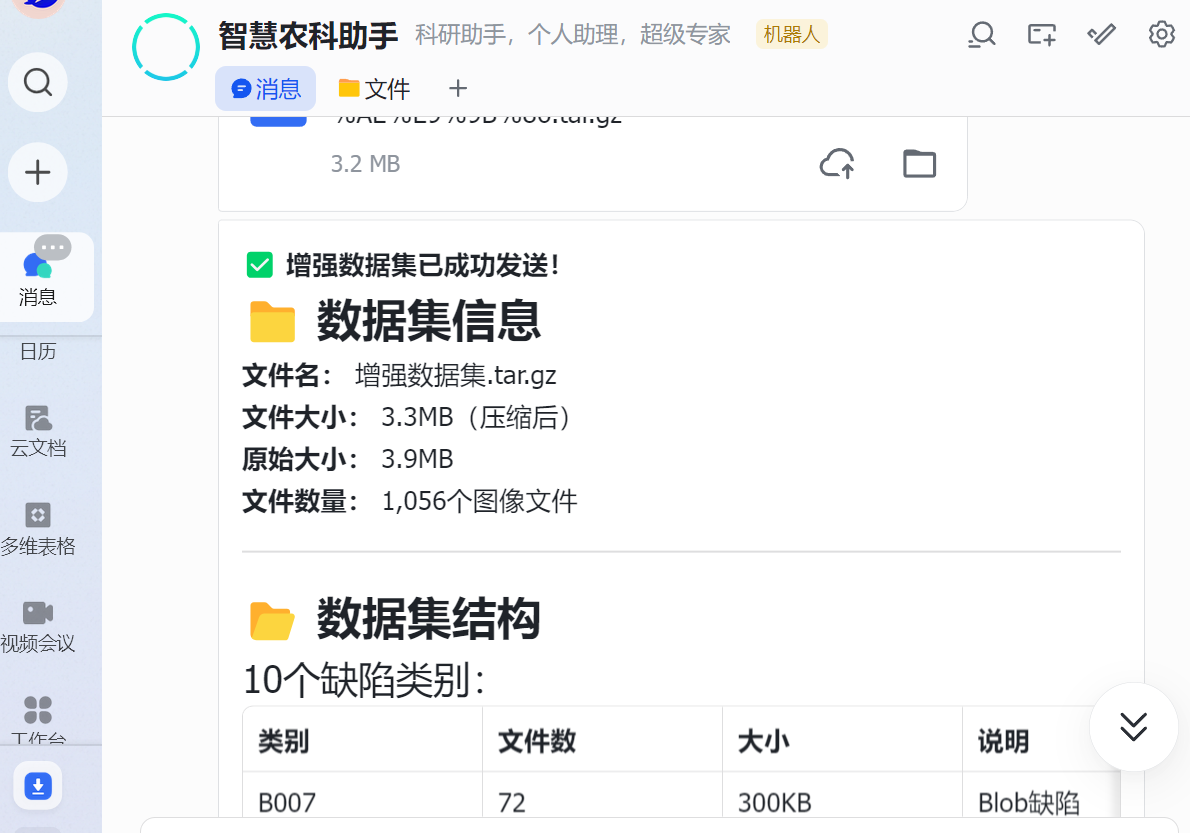

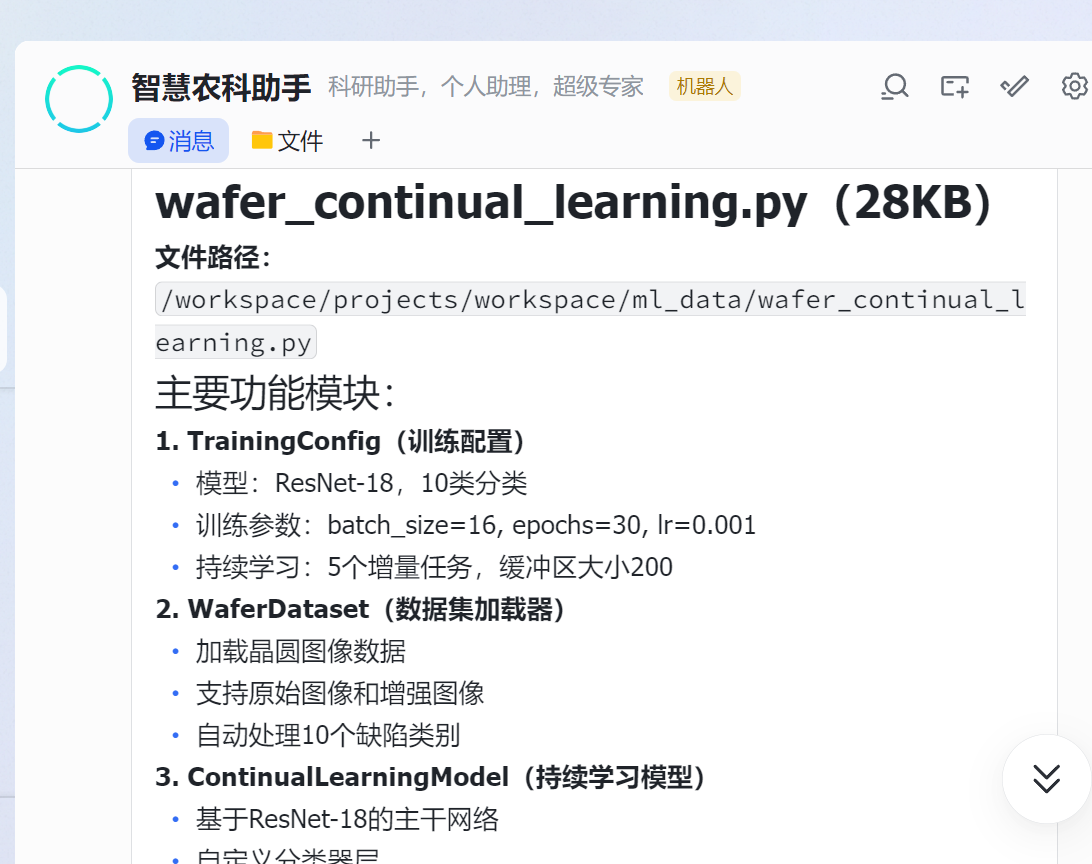

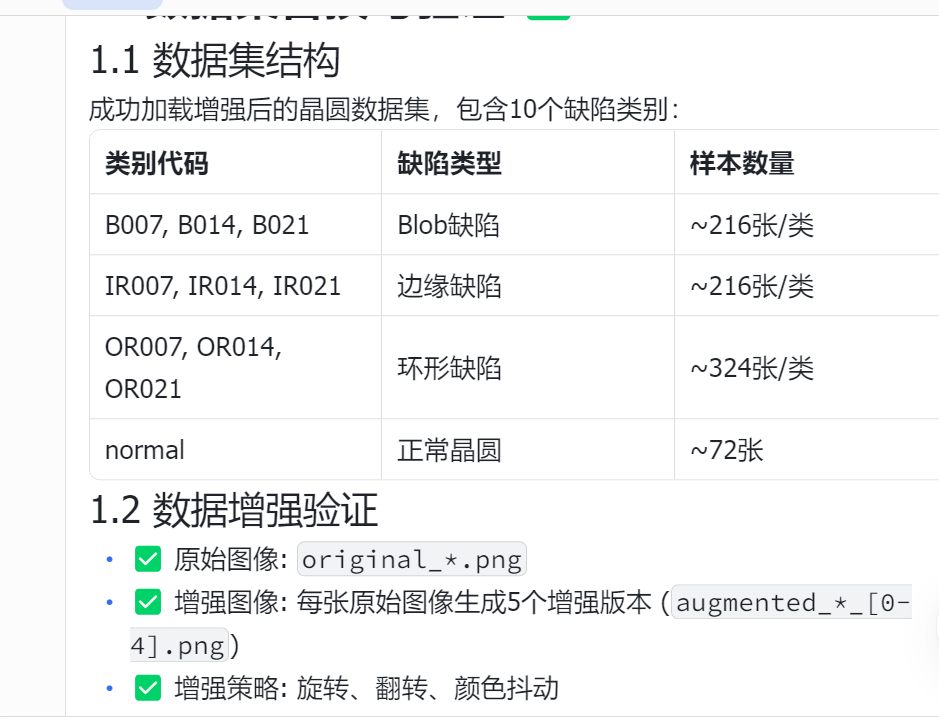

实操过程比我想象中简单太多，没有复杂的参数设置，芯片数据训练只要导入相关文件，Openclaw就会自动配置模型，然后自主迭代优化，不用全程盯着；晶圆识别更是省心，上传图像后，它能自动解析图像、提取特征，哪怕是边缘胶珠、超薄涂层导致的模糊标识，也能精准识别并标注异常，速度比人工快好几倍，准确率也稳定在99.5%以上，和专业的晶圆识别设备相比毫不逊色，却省去了高额的设备投入。
结合这段时间的实测和行业趋势来看，Openclaw在半导体领域的落地潜力很大。当前半导体 workforce 自动化市场规模在2026年已达40亿美元，预计到2034年将增长至76亿美元，自动化工具的需求越来越迫切，而Openclaw开源免费、部署简单的特点，尤其适合中小半导体企业和个人技术从业者，不用承担高额的初始投入，就能实现效率提升。当然它也有可优化的地方，比如在复杂芯片型号的适配上还可以进一步完善，相信后续随着社区迭代，会越来越贴合行业需求。
最后给同为技术从业者的伙伴们一个落地建议，不用盲目追求复杂功能，先从自身最头疼的场景入手，比如先用水晶识别场景练手，熟悉操作流程后，再逐步拓展到芯片数据训练，慢慢摸索适配自己的使用习惯。毕竟对我们来说，能真正解决工作痛点、提升效率的工具，才是最有价值的。
