流体的流量是指单位时间内流过管道某一截面的流体数量的多少，流体数量以体积表示称为体积流量，以质量表示称为质量流量，流体检测在现代化生产生活中显得十分重要。
讯享网
用来测量液体、气体、蒸汽等流体流量的自动化仪表称为流量计。
流量计的种类繁多，根据测量原理不同，可以将其划分为多种类型。以下是一些常见的流量计种类及其特点：

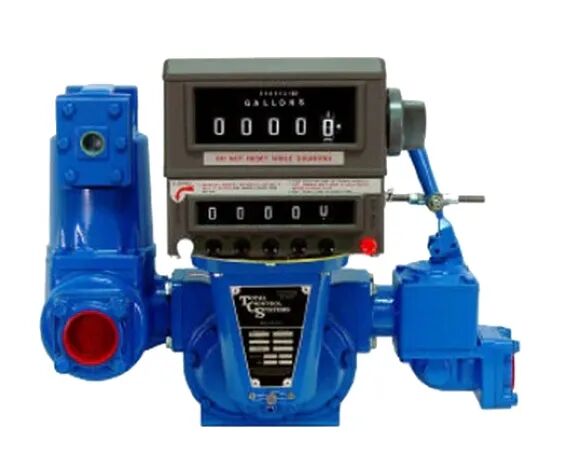

定义：椭圆齿轮流量计（又称排量流量计、齿轮流量计），属于容积式流量计的一种，具有高精度。
工作原理：利用一对椭圆齿轮在流量计内部旋转，将被测流体连续不断地分割成单个已知的体积部分，并通过计量这些体积部分的次数来测量流量。
特点：计量精度高，特别适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体。
定义：腰轮流量计又称罗茨流量计，是容积式流量计的一种，用于高精度测量管道中的流量。
工作原理：通过一对或两对可相切旋转的腰轮（实际上是模数为2的齿轮）在流量计内部旋转，将被测流体分割成单个体积部分，并通过计量这些部分的次数来计算流量。
特点：常用于大口径气体、液体、蒸汽介质流量的测量。
定义：活塞式流量计是一种通过活塞在流体中的运动来测量流量的仪器。
工作原理：机械式活塞式流量计利用活塞在容积管中的运动，通过测量活塞所需的压力差来计算流体的流速和流量。
特点：可测量微小至大范围的流量，具有较高的测量准确度。
定义：刮板式流量计是一种通过刮板和转子旋转来测量流量的仪器。
工作原理：被计量的液体推动刮板和转子旋转，形成容积固定的计量空间，通过计量空间的液体量来计算流量。
特点：结构独特，测量精度较高。
定义：皮膜式流量计利用皮膜的运动来测量流体的流量。
工作原理：燃气被引入容积一定的计量室，通过皮膜的反复运动将燃气排出，通过计数皮膜的运动次数来计算流量。
特点：适用于燃气等气体的测量。
定义：节流式流量计通过测量流体流经节流装置时产生的差压来计算流量。
工作原理：在管道中安装节流装置（如孔板），流体流经时产生差压，差压与流量成一定比例关系。
特点：结构简单，广泛应用于各种流体测量。
定义：弯管流量计是一种差压式流量计，利用流体流经弯管时产生的离心力来测量流量。
工作原理：流体在弯管内作圆周运动产生离心力，通过测量弯管内外侧的压力差来计算流量。
特点：量程比大，适应性强，适用于大流量、大管径的测量。
定义：均速管流量计是一种测量仪器，采用皮托管测量原理，通过测量挡体上游的动压力与下游的静压力之间形成的压差，从而达到测量流量的目的。阿牛巴流量计（又称笛形均速管流量计和托巴管流量计）属于此类。
特点：安装简便、压损小、强度高、不受磨损影响、无泄漏，是替代孔板流量计的理想产品。
定义：当流体流经靶式流量计时，流体冲击靶板并产生一个与流速成正比的力。随着流量的增加，靶板受到的冲击力增大，从而产生更大的信号输出。通过测量这个信号的大小，可以计算出流体的流量。
特点：适用于测量各种流体介质（包括液体、气体和蒸汽）的流量，且能适应不同的温度和压力条件。结构相对简单，易于安装和维护。
定义：转子流量计是一种基于节流原理测量流体流量的仪器，也被称为浮子流量计或变流通面积恒差压流量计。通过改变流体的流通面积来保持转子上下的差压恒定，从而实现对流体流量的测量。
特点：结构简单，直观易读，压力损失小，适用范围广，维护方便。
定义：浮子流量计是一种常见的流量测量设备，用于测量液体或气体的流速或流量。其工作原理基于浮力平衡原理和阻力平衡原理。
特点：利用浮子在流体中受到的浮力和阻力之间的平衡关系来测量流速或流量，工作原理简单直观，适用于一般的流量监测和控制需求。
定义：孔板流量计是一种常见的流量计量仪器，基于伯努利定理，通过测量管道内压差来确定流体的流量。
特点：结构简单、精确和可靠，广泛应用于各种工业流体管道的流量计量中。
定义：文丘里流量计是一种常用的测量有压管道流量的装置，属压差式流量计，包括“收缩段”、“喉道”和“扩散段”3部分。
特点：结构简单、适用工况范围广、易于实时监控，耐磨损、寿命长，维护量少。
定义：涡轮流量计是速度式流量计中的主要种类，采用多叶片的转子（涡轮）感受流体平均流速，从而推导出流量或总量的仪表。
特点：高精度，在所有流量计中属于最精确的流量计；重复性好；结构紧凑。
概述：涡街流量计是基于卡门涡街原理而研制成功的一种新型流量计，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。
其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

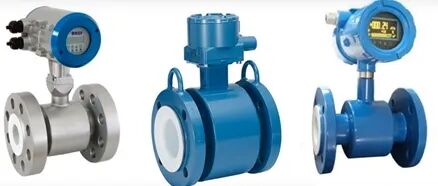

定义：电磁流量计是基于法拉第电磁感应定律的流量计，用于测量导电液体的体积流量。
特点：测量准确度高，不受流体密度、粘度、温度、压力和电导率变化的影响；测量范围大，量程比可达1:100；无机械可动部件，无阻碍流体流动的节流部件，因此无压力损失，也无磨损、堵塞等问题。

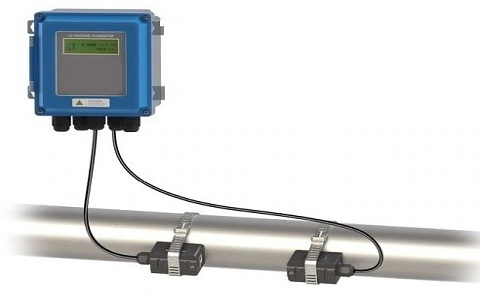

定义：超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。
特点：非接触式测量，可测量不易接触和观察的流体以及大管径流量；测量准确度很高，几乎不受被测流体温度、压力、粘度、密度等参数的影响；可测量双向流体，也可测量脉动流体。
定义：科里奥利质量流量计是一种直接测量流体质量流量的仪表，基于科里奥利力原理。
特点：测量准确度高，可测量气体、液体等多种流体；无需温度、压力补偿，直接测量质量流量；适用于高粘度、低流速的流体测量。
定义：热式气体质量流量计是基于热扩散原理测量气体流量的仪表。
特点：测量准确度高，响应速度快；可测量微小流量和腐蚀性气体；无需温度、压力补偿。
概述：冲量式流量计（又称水锤式流量计）是利用流体在管道中流动时产生的冲量（动量）来测量流量的仪表。其工作原理类似于水锤效应，通过测量流体对某一固定物体的冲击力来推算流量。
定义：气体罗茨流量计是一种容积式流量计，通过测量流体通过固定容积的次数来计算流量。
特点：测量准确度高，适用于气体流量测量；结构简单，维护方便。
定义：楔形流量计是一种差压式流量计，通过测量流体在楔形节流件前后产生的压差来计算流量。
特点：测量范围宽，对流体的适应性强；安装方便，维护简单。

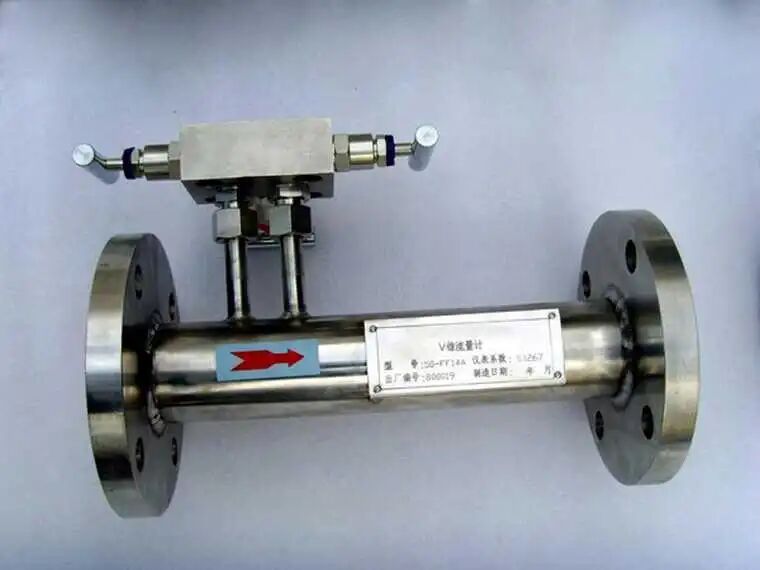

定义：V锥流量计是一种高精度差压式流量计，通过测量流体在V锥节流件前后产生的压差来计算流量。
特点：测量准确度高，重复性好；压损小，节能效果显著；适用于多种流体和工况的测量。
以上是对各种流量计的简要介绍，每种流量计都有其独特的工作原理和适用范围。在实际应用中，应根据被测流体的性质、测量要求和环境条件等因素选择合适的流量计。
