ICMP（Internet Control Message Protocol，互联网控制消息协议）是一个支持IP层数据完整性的协议，主要用于在IP主机、路由器之间传递控制消息。这些控制消息用于报告IP数据报在传输过程中的错误，或者用于诊断网络问题。

错误报告：当IP数据报在传输过程中发生错误时（如目标不可达、超时、参数问题等），ICMP会发送一个错误报告给发送方。这有助于发送方了解问题所在，并采取相应的措施。

诊断工具：ICMP提供了一些诊断工具，如ping命令和traceroute命令。ping命令通过发送ICMP回显请求报文并等待回显应答报文来测试两台主机之间的连通性。traceroute命令则通过发送具有递增TTL（Time To Live）值的IP数据报来跟踪数据包从源主机到目标主机所经过的路由。

ICMP报文主要分为两大类：ICMP差错报文和ICMP查询报文。根据ICMP报文中的字段类型和编码字段值的不同，将ICMP报文细分许多不同的类型。如下图：

常见类型：

终点不可达报文(类型3)：IP数据报无法到达目的地时，路由器或主机向源主机发送终点不可达报文。

源站抑制报文(类型4)：当路由器由于拥塞而丢弃IP数据报时，就发送源站抑制报文，通知源主机降低数据发送速率。

重定向报文(类型5)：当有到达目的网络更好的路由时，路由器通过发送重定向报文通知源主机。

超时报文(类型 11)：当IP数据报的TTL值减为0时，路由器会向主机发送超时报文；当分片丢失造成主机无法完成IP数据报的重组时，主机会向源主机发送超时报文。

参数出错报文(类型12)：当路由器发现IP数据报首部的参数有问题，无法完成对数据报的处理时，就向源主机发送参数出错报文。

回声请求(类型8)和回声应答(类型0)报文：这两个报文成对出现，用来验证两台主机之间的可达性。

时间戳请求(类型13)和时间戳应答(类型14)报文：它们用来向一个主机查询当前的时间。

地址掩码请求(类型17)和地址掩码应答(类型18）报文：它们用来帮助一个主机获得子网掩码。

ICMP协议的报文格式很简单，只有几个字段．

类型（Type）：

占8位，用于指示ICMP报文的类型。

例如，类型8代表Echo Request（回声请求），用于测试网络中的数据包是否能够正确传输；类型0代表Echo Reply（回声应答），是Echo Request的响应。

代码（Code）：

占8位，为ICMP消息类型提供额外的细分信息。

例如，当Type字段为“Destination Unreachable”（目标不可达）时，Code字段可以进一步指示具体的原因，如网络不可达、主机不可达等。

校验和（Checksum）：

占16位，用于检测报文中的错误。

校验和字段对整个ICMP报文进行校验，以确保报文在传输过程中没有被损坏。

其他字段：

根据不同类型的ICMP报文，可能会包含其他字段。

例如，Echo Request和Echo Reply报文包含标识符（Identifier）和序列号（Sequence Number）字段，用于匹配请求和应答。

2.1.1、步骤一

打开wiresahrk抓包工具，选择WLAN接口并开始抓包

讯享网

2.1.2、步骤二

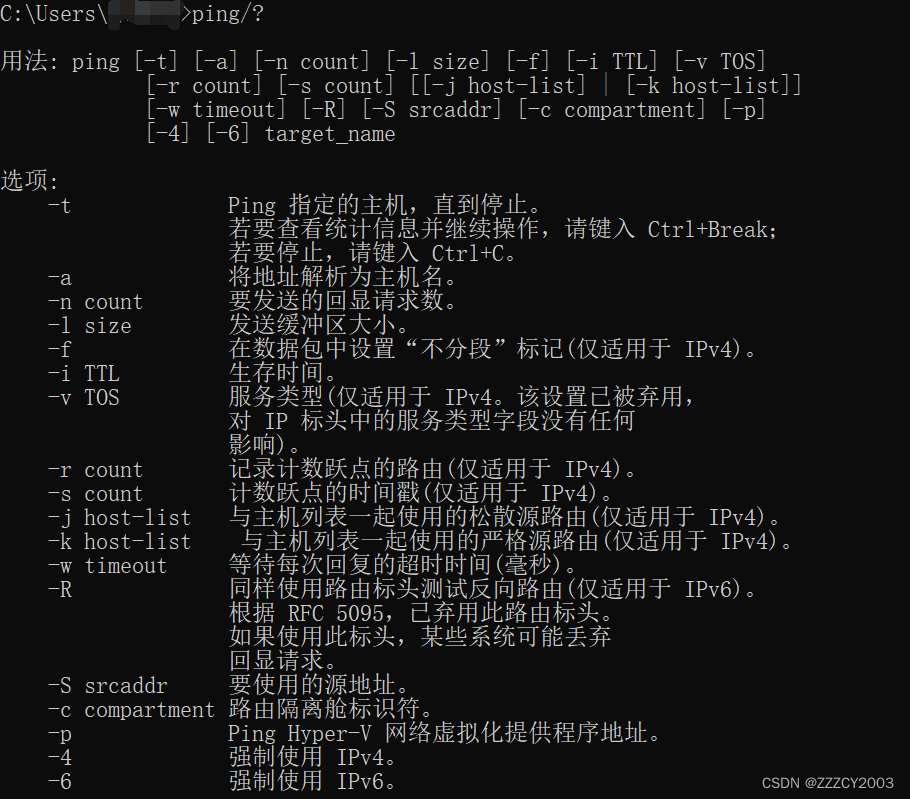

win+R调出命令行界面，并输入ping baidu.com（我这里是ping百度，你可以ping其他网站）

2.1.3、步骤三

返回wireshark工具，停止抓包并以ICMP为筛选字段

第一个报文的序列号为256的某一个倍数，以后的每个报文的序列号在这个基础上增加256。

ping回声请求报文

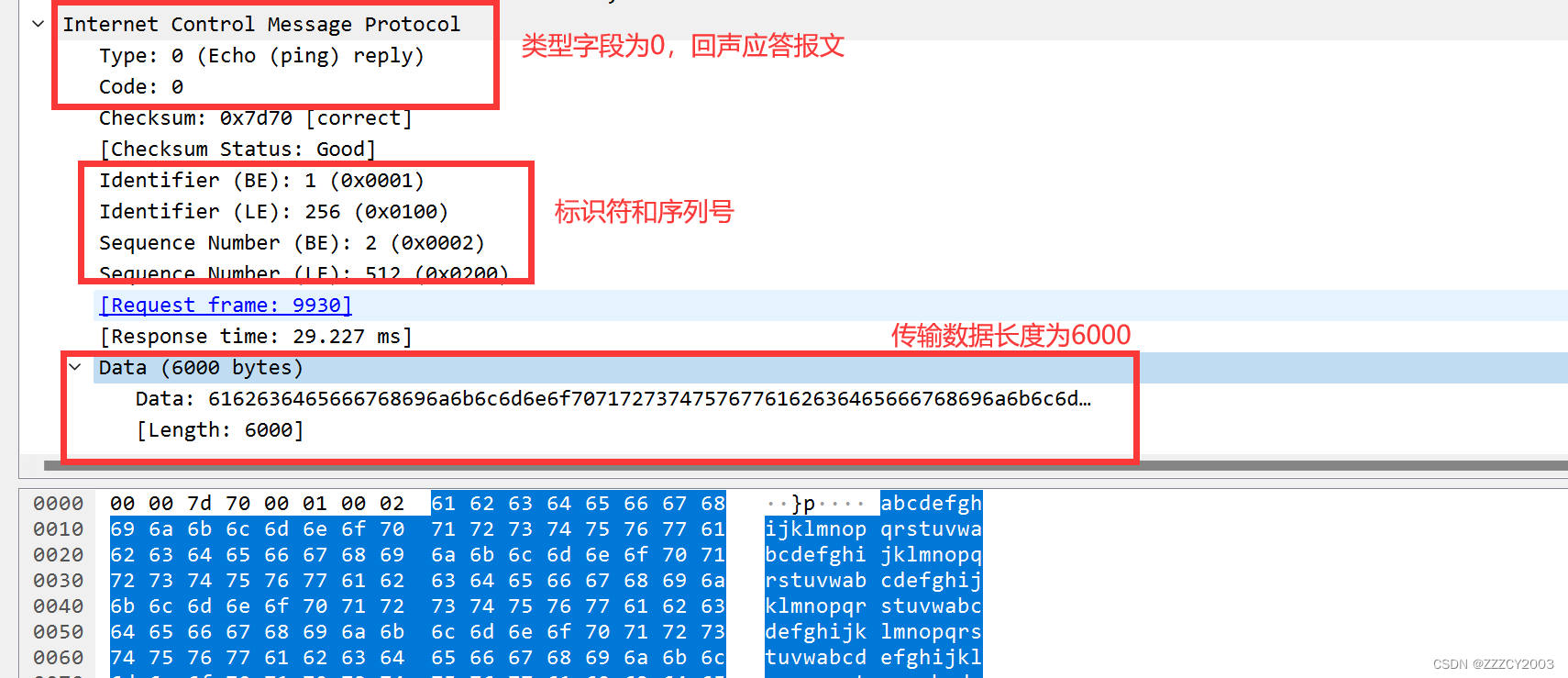

ping回声应答报文

总结

Ping测试是一种网络诊断工具，它利用ICMP协议来检测网络连通性。Ping命令会向目标主机发送一个ICMP Echo请求报文，然后等待目标主机的响应。如果目标主机可以接收到这个请求并回复，那么就可以认为目标主机与源主机之间存在一条可达的网络路径。

1）测试网络的连通性：通过向目标主机发送小数据包，Ping可以判断网络是否连通。如果目标主机能够接收并响应Ping请求，那么网络连接就是正常的；反之，如果无法收到响应，就说明网络存在问题，需要进一步诊断和排除。

2）测试网络延迟：Ping工具会记录从发送数据包到接收响应的时间，根据这个时间可以衡量网络的延迟情况。延迟越低，网络的响应速度就越快。对于实时性要求高的应用，如在线游戏和视频会议，低延迟是非常重要的。

3）排除网络故障：当网络出现故障时，Ping可以帮助系统管理员进行故障诊断和排除。通过比较电脑和目标主机之间的Ping延迟，可以判断网络中存在的问题，如网络阻塞、丢包等。这样可以快速确定故障点，并采取相应的措施来修复网络故障。

4）确定TCP/IP参数设置：Ping测试可以验证TCP/IP参数是否设置正确，以及网络是否正常运行。通过发送ICMP回显数据包并侦听回显回复数据包，可以验证与一台或多台远程计算机的连接。

5）测试网络带宽：虽然Ping本身并不直接测试网络带宽，但通过向目标计算机发送大量数据包，可以间接地评估网络的带宽。如果发送的数据包数量足够大，网络带宽就会被占用，从而限制其他网络活动。

与ping步骤操作相同，将ping baidu.com 改为tracert 39.156.66.10（这个ip地址为ping百度时的百度地址）

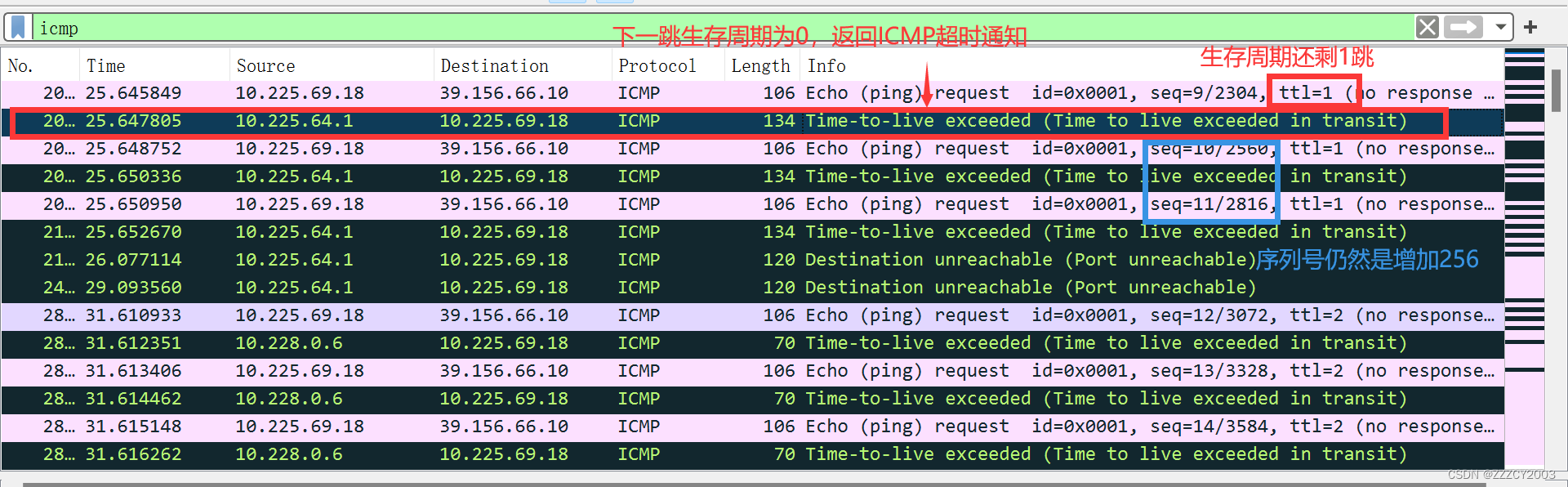

序列号和生存周期

请求和应答报文

总结

Tracert测试和ping 一样，都是一种网络诊断工具，主要用于测试数据包从发送方到目的地的路径，并显示消息在转发时所经过的路由器和网络节点。Tracert基于ICMP（Internet控制消息协议）实现，其工作原理：

1、首先，Tracert会向目标主机发送一个ICMP回显请求数据包，该数据包包含一个时间戳。

2、当数据包到达第一个路由器时，该路由器会将数据包的时间戳记录下来，并将数据包向下一个节点转发。

3、下一个节点收到数据包后，同样会记录时间戳并继续向目标主机转发。

4、此过程会一直持续下去，直到数据包最终到达目标主机。

5、当目标主机收到数据包后，它会发送一个ICMP回显应答数据包回源主机。

6、源主机收到应答数据包后，Tracert会显示每个路由器/节点的IP地址和数据包往返时长（即延迟）。

通过分析显示的路由器IP和延迟信息，可以确定从源主机到目标主机的网络路径及每个节点的性能。同时，Tracert还提供了一些命令行参数，如设置最大跳数、使用特定的数据包大小等，可以更有效地诊断网络问题。

IP数据报是TCP/IP协议族中用于在因特网上传输的数据包，是互联网协议（IP）的核心组成部分。它基于无连接的服务模式，屏蔽了下层各种物理子网的差异，向上层提供统一格式的IP数据报。IP数据报采用数据报分组传输的方式，提供的服务是无连接、不可靠的，即不保证数据报能成功到达目的地，任何可靠性必须由上层（例如TCP）提供。

当要传输的IP报文的大小超过目标网络的最大传输单元（MTU）时，就需要进行IP分片。MTU是指数据链路层所能传输的最大数据单元，不同网络环境的MTU可能不同。例如，在以太网环境中，MTU通常为1500字节。如果要传输的数据帧大小超过1500字节，即IP数据报负载长度大于1472字节（1500字节减去IP头部和UDP头部的大小），就需要进行分片。

IP分片发生在IP层，不仅源端主机会进行分片，中间的路由器也可能对IP数据报进行再次分片。因为不同的网络的MTU是不一样的，如果传输路径上的某个网络的MTU比源端网络的MTU要小，路由器就可能对IP数据报再次进行分片。而分片数据的重组只会发生在目的端的IP层。

在IP数据报的首部，有特定的字段用于标识和处理分片。其中，16位的标识字段用于唯一记录一个IP包的ID，具有相同ID的IP分片将被重新组装。13位的片偏移字段记录了某IP片相对整个包的位置。3位的标志字段用于表示该分片后面是否还有新的分片，以及是否禁止分片。
